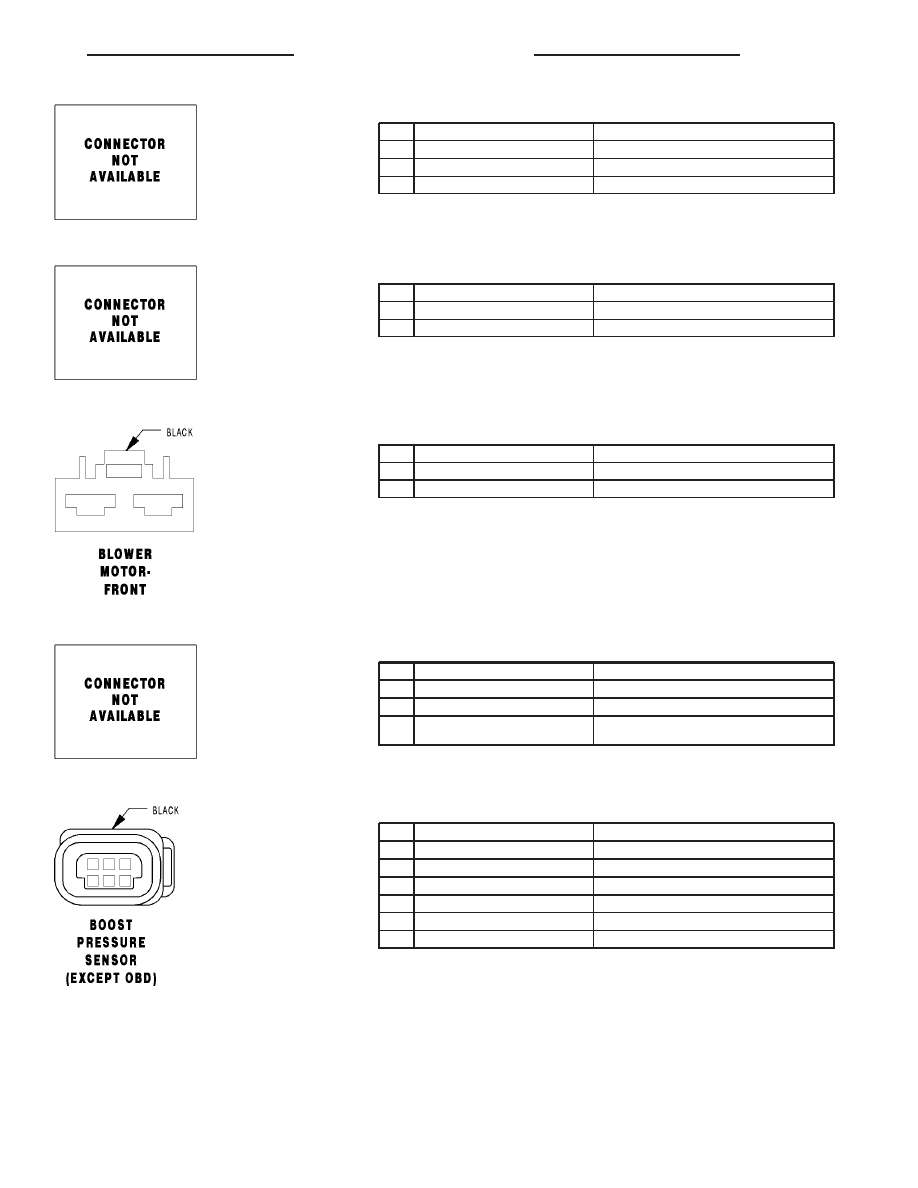

BLOWER MOTOR RESISTOR BLOCK C2

CAV

CIRCUIT

FUNCTION

1

12YL/BK

BLOWER MOTOR (+) SELECT 3

2

12YL

BLOWER MOTOR (+) SELECT 1

3

12WT/BK

BLOWER MOTOR (+) SELECT 2

BLOWER MOTOR RESISTOR BLOCK C3

CAV

CIRCUIT

FUNCTION

1

12RD

FUSED B(+)

2

12RD/BL

BLOWER MOTOR (+)

BLOWER MOTOR-FRONT - BLACK

CAV

CIRCUIT

FUNCTION

1

12RD/BL

BLOWER MOTOR (+)

2

12BK

GROUND

BODY PLUG CONNECTOR

CAV

CIRCUIT

FUNCTION

1

14BL/YL

D(+) RELAY NO. 2 OUTPUT

2

14RD

FUSED B(+)

3

14BK/YL

FUSED IGNITION SWITCH RUN-START RELAY OUT-
PUT

BOOST PRESSURE SENSOR (EXCEPT OBD) - BLACK

CAV

CIRCUIT

FUNCTION

1

18BR/WT

BOOST PRESSURE SENSOR GROUND

2

18WT/DG

BOOST PRESSURE SENSOR SIGNAL

3

18WT/RD

BOOST PRESSURE SENSOR 5 VOLT SUPPLY

4

-

-

5

-

-

6

-

-

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

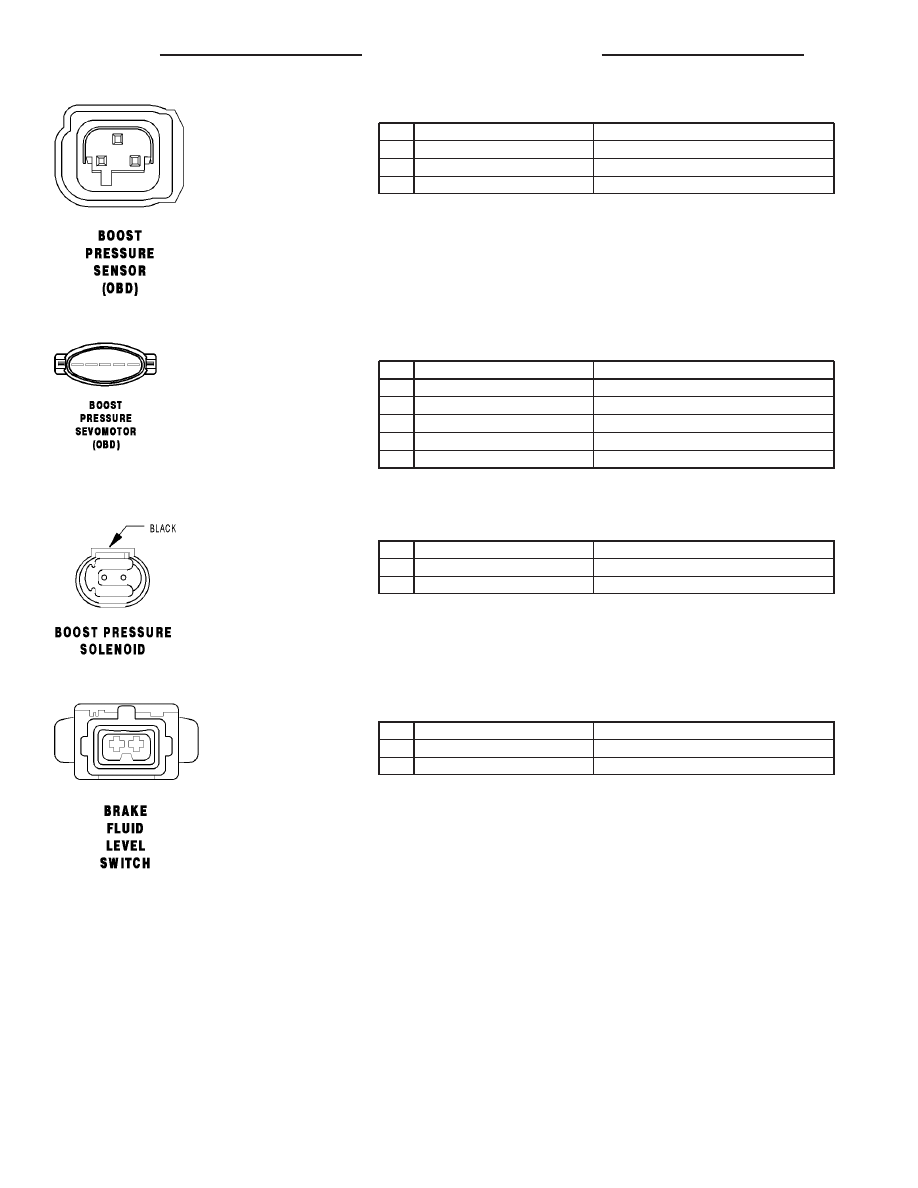

BOOST PRESSURE SENSOR (OBD)

CAV

CIRCUIT

FUNCTION

1

18BR/WT

SENSOR GROUND

2

18WT/DG

BOOST PRESSURE SENSOR SIGNAL

3

18WT/RD

BOOST PRESSURE SENSOR 5 VOLT SUPPLY

BOOST PRESSURE SERVOMOTOR (OBD)

CAV

CIRCUIT

FUNCTION

1

16YL/BK

FUSED ENGINE CONTROL RELAY OUTPUT

2

16YL/WT

GROUND

3

-

-

4

16YL/DG

BOOST PRESSURE SERVOMOTOR CONTROL

5

-

-

BOOST PRESSURE SOLENOID - BLACK

CAV

CIRCUIT

FUNCTION

1

20WT

BOOST PRESSURE SOLENOID CONTROL

2

20BR

BOOST PRESSURE SOLENOID 12 VOLT SUPPLY

BRAKE FLUID LEVEL SWITCH

CAV

CIRCUIT

FUNCTION

1

20BR/YL

BRAKE FLUID LEVEL INDICATOR SIGNAL

2

16BR

GROUND

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

VA

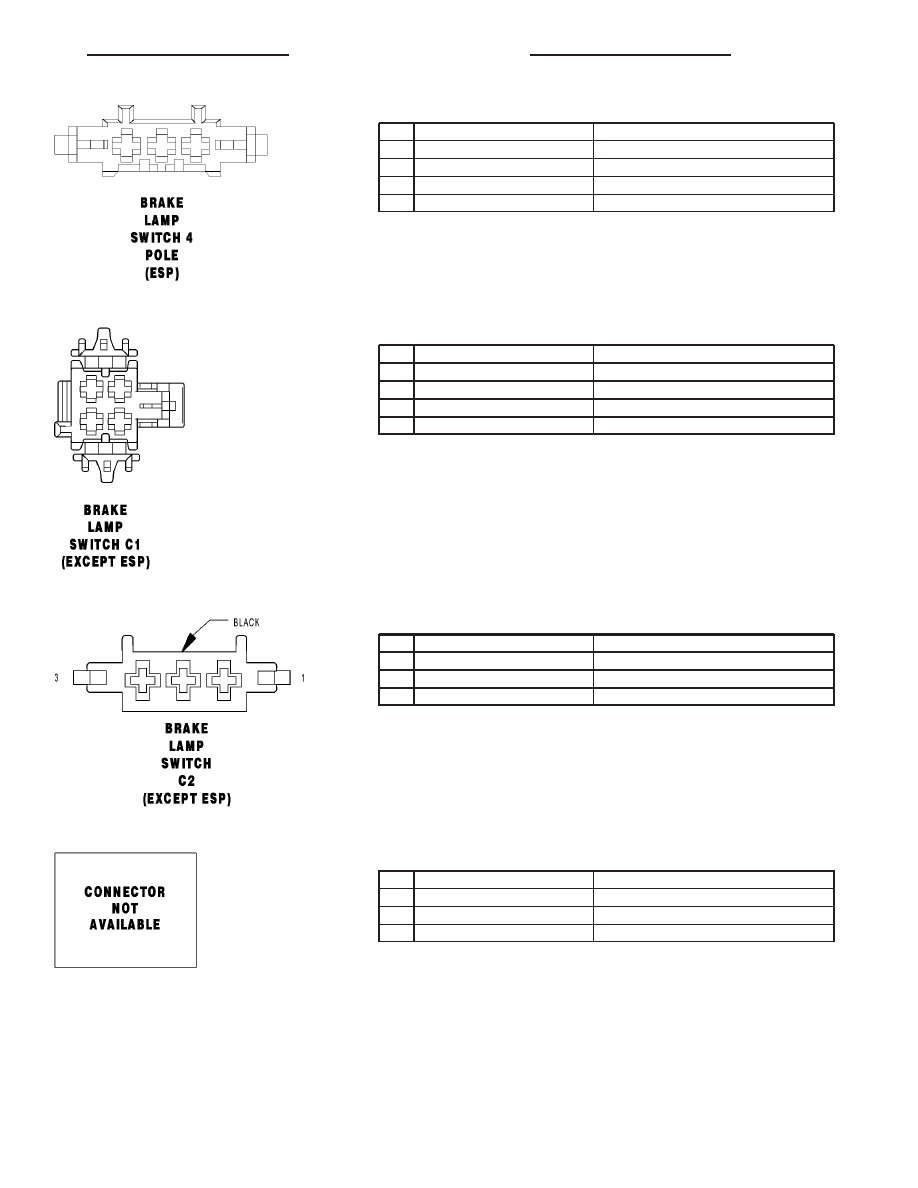

BRAKE LAMP SWITCH 4 POLE (ESP)

CAV

CIRCUIT

FUNCTION

1

16RD/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

20WT

BRAKE SWITCH OUTPUT

3

16BK/BL/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

16BK/RD

BRAKE LAMP SWITCH OUTPUT

BRAKE LAMP SWITCH C1 (EXCEPT ESP)

CAV

CIRCUIT

FUNCTION

1

20WT

BRAKE SWITCH OUTPUT

2

16RD/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

20BK/BL/RD

BRAKE LAMP SWITCH

4

-

-

BRAKE LAMP SWITCH C2 (EXCEPT ESP) - BLACK

CAV

CIRCUIT

FUNCTION

1

16BK/BL/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

16BK/RD

BRAKE LAMP SWITCH OUTPUT

3

-

-

BRAKE PRESSURE SENSOR

CAV

CIRCUIT

FUNCTION

1

20BR

SENSOR GROUND

2

20WT/GY

BRAKE PRESSURE SENSOR SIGNAL

3

20WT/RD

5 VOLT SUPPLY

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11

BRAKE WEAR SENSOR-LEFT FRONT

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16BR/WT

BRAKE WEAR SENSOR SIGNAL

BRAKE WEAR SENSOR-LEFT REAR

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16BR/WT

BRAKE WEAR SENSOR SIGNAL

BRAKE WEAR SENSOR-RIGHT FRONT

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16BR/WT

BRAKE WEAR SENSOR SIGNAL

BRAKE WEAR SENSOR-RIGHT REAR

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16BR/WT

BRAKE WEAR SENSOR SIGNAL

C100 - (MAIN BODY SIDE)

CAV

CIRCUIT

1

18BK/BL

2

18RD/DG

3

16WT/BL/RD

4

-

5

16RD

6

16BK

7

16BK/BL

8

14BK/VT

9

-

10

-

8W - 80 - 12

8W-80 CONNECTOR PIN-OUTS

VA
