8W-42 AIR CONDITIONING-HEATER
Component
Page

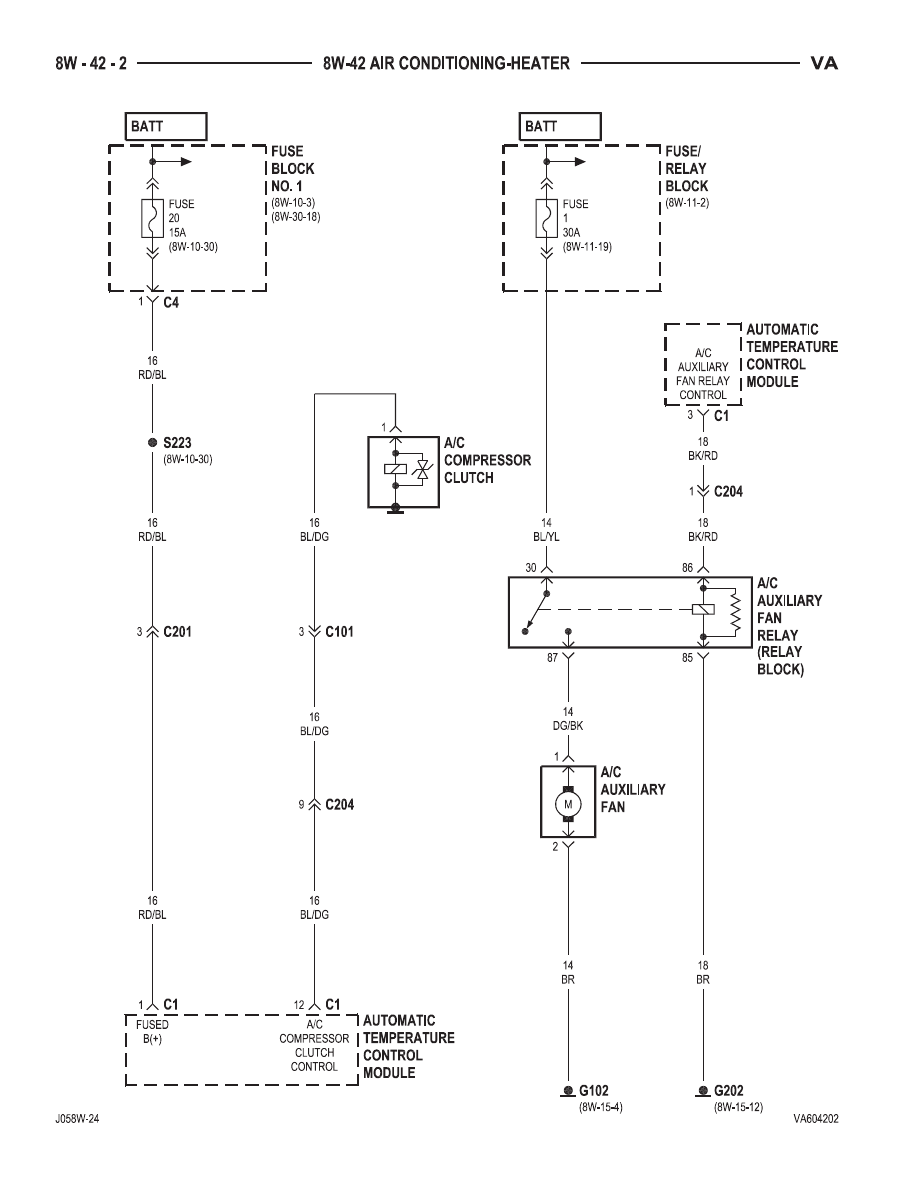

A/C Auxiliary Fan . . . . . . . . . . . . . . . . . . . 8W-42-2
A/C Auxiliary Fan Relay . . . . . . . . . . . . . . . 8W-42-2
A/C Compressor Clutch . . . . . . . . . . . . 8W-42-2, 23
A/C Compressor Clutch Relay . . . . . . . . . 8W-42-23
A/C Roof Auxiliary Fan . . . . . . . . . . . . . . . 8W-42-23
A/C Roof Auxiliary Fan Relay . . . . . . . . . . 8W-42-23
Additional Heat Exchanger . . . . . . 8W-42-15, 16, 17
Additional Heat Exchanger Relay . . . . 8W-42-15, 16
Additional Heat Exchanger Switch . . . 8W-42-16, 17

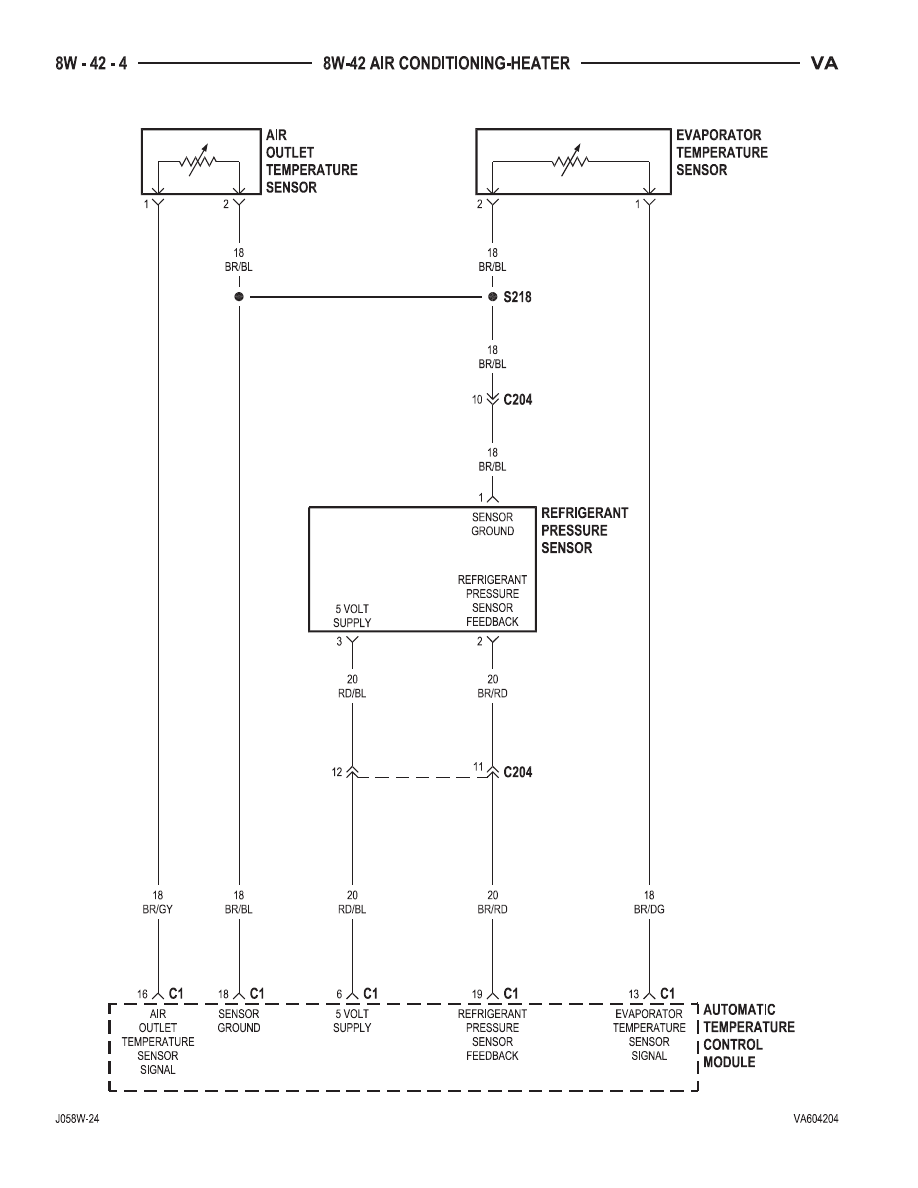

Air Outlet Temperature Sensor . . . . . . . . . 8W-42-4

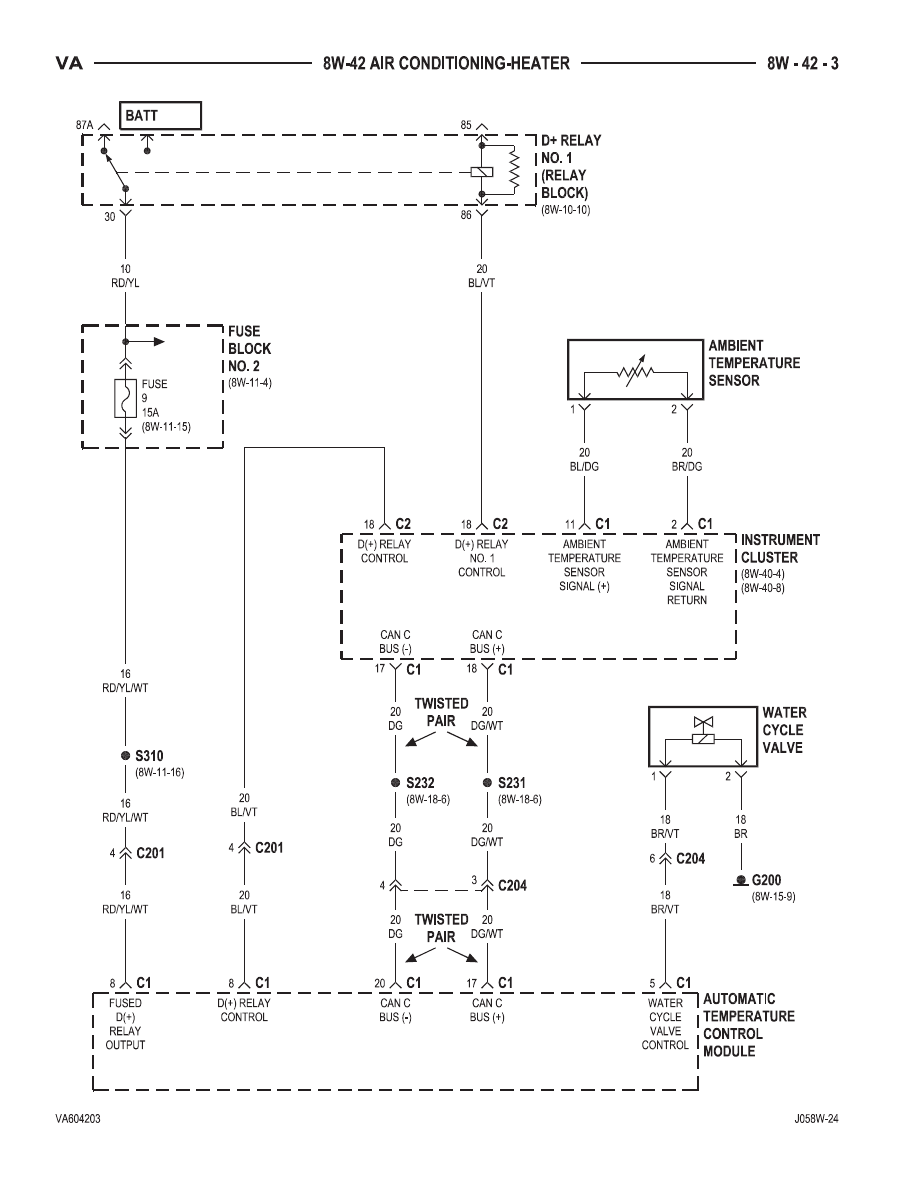

Ambient Temperature Sensor . . . . . . . . . . . 8W-42-3
Anti Icing Switch . . . . . . . . . . . . . . . . . . . 8W-42-23
Automatic Temperature Control
Module . 8W-42-2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 17, 19
Auxiliary Heater Control . . . . . . . . . . 8W-42-10, 18
Blower Motor Resistor Block . . . . . . . 8W-42-5, 6, 7
Blower Motor-Front . . . . . . . . . . . . . . . . . . 8W-42-5
Blower Stage I Diode . . . . . . . . . . . . . . . . 8W-42-24
Cabin Heater Assembly . . . . . . . . . . . . . . . 8W-42-9
Cabin Heater Module . . . 8W-42-8, 10, 11, 15, 18, 22
Circulation Pump . . . . . . . . . . . . . . . . . . . . 8W-42-9
Circulation Pump Diode . . . . . . . . . . . . 8W-42-9, 11
Circulation Pump Relay-Cabin Heater
Module . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-9
Controller Antilock Brake . . . . . . . . . . . . . 8W-42-17
D+ Relay No. 1 . . . . . . . . . . . . . . . . . . . . . . 8W-42-3
Data Link Connector . . . . . . . . . . . 8W-42-5, 10, 20
Daytime Running Lamps
Relay . . . . . . . . . . . . 8W-42-12, 13, 14, 17, 18, 19
Dosing Pump . . . . . . . . . . . . . . . . . . . . . . 8W-42-11
Evaporator Temperature Sensor . . . . . . . . . 8W-42-4
Fan Stage 1 Relay . . . . . . . . . . . . . . . . . . . 8W-42-8
Fuse 1 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-2, 22
Fuse 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-15
Fuse 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-11
Fuse 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-9
Fuse 8 . . . . . . . . . . . . . . . . . . . . . . . 8W-42-8, 12, 18
Fuse 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-3
Fuse 11 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-20
Fuse 20 . . . . . . . . . . . . . . . . . . . . . . . 8W-42-2, 9, 14
Fuse 21 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-6, 7
Fuse 201 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-24
Fuse 202 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-24
Fuse 203 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-23
Fuse 204 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-23
Fuse Block No. 1 . . . . . . . . . . . . 8W-42-2, 6, 7, 9, 18
Fuse Block No. 2 . . . . . . . . . . . . . . . . . . . . 8W-42-3
Fuse Block No. 3 . . . . . . 8W-42-8, 11, 14, 15, 20, 22
Component
Page
Fuse/Relay Block . . . . . . . . . . . . . . . . . 8W-42-2, 12
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-11
G102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-2
G200 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-3, 5, 9
G202 . . . . . . . . . . . . . . . . . 8W-42-2, 8, 9, 15, 16, 20
G203 . . . . . . . . . . . . . 8W-42-6, 7, 12, 14, 17, 18, 19
G301 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-12
G305 . . . . . . . . . . . . . . . . . . . . . . . 8W-42-23, 24, 25
Heater Timer-Auxiliary . . . . . . . . . . 8W-42-6, 7, 10,
17, 19, 21, 22
High Pressure Switch . . . . . . . . . . . . . . . . 8W-42-23
Instrument Cluster . . . . . . . . . . . . . . . . . . . 8W-42-3
Interference Suppression Capacitor . . . . . 8W-42-24
Low Pressure Switch . . . . . . . . . . . . . . . . 8W-42-23
Metering Pump . . . . . . . . . . . . . . . . . . . . . 8W-42-20
Optional Equipment Relay . . . . . . . . . . . . 8W-42-14
Power Distribution Center . . . . . . . . . 8W-42-23, 24
Recirculated Air Solenoid Valve . . . . . . . . . 8W-42-5
Refrigerant Pressure Sensor . . . . . . . . . . . . 8W-42-4
Rollover Switch . . . . . . . . . . . . . . . . . . . . . 8W-42-11
Rollover Switch Assembly . . . . . . . . . . 8W-42-11, 15
Roof A/C Blower . . . . . . . . . . . . . . . . . . . . 8W-42-24
Roof A/C Blower I . . . . . . . . . . . . . . . . . . . 8W-42-24
Roof A/C Blower I Fuse . . . . . . . . . . . . . . 8W-42-24
Roof A/C Blower Ii . . . . . . . . . . . . . . . . . . 8W-42-24
Roof A/C Blower Ii Fuse . . . . . . . . . . . . . . 8W-42-24
Roof A/C Blower Stage I And Ii Relay . . . . 8W-42-24
Roof A/C Blower Stage I Relay . . . . . . 8W-42-24, 25
Roof A/C Blower Stage Ii Relay . . . . . . 8W-42-12, 24
Roof A/C Compressor Fuse . . . . . . . . . . . . 8W-42-23
Roof A/C Control Module . . . . . . . . . . 8W-42-12, 13
Roof A/C Fan Fuse . . . . . . . . . . . . . . . . . . 8W-42-23
Roof A/C Switch . . . . . . . . . . . . . . . . . 8W-42-10, 12
Roof A/C Temperature
Setting Control . . . . . . . . . . . . . 8W-42-10, 13, 25
Roof Fan Motor . . . . . . . . . . . . . . . . . . . . . 8W-42-14
Roof Fan Switch . . . . . . . . . . . . . . . . . 8W-42-10, 14
Roof Thermotronic Control
Module . . . . . . . . . . . . . . 8W-42-12, 13, 23, 24, 25
Security System Module . . . . . . . . . . . . . . 8W-42-20
TCS Switch . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-17
Temperature Sensor . . . . . . . . . . . . . . . . . 8W-42-25
Thermotronic Diode . . . . . . . . . . . . . . . . . 8W-42-23
Warm Air Auxiliary Control Module . . 8W-42-20, 21
Warm Air Auxiliary Heater
Assembly . . . . . . . . . . . . . . . . . . . . 8W-42-20, 21
Water Cycle Valve . . . . . . . . . . . . . . . . . . . 8W-42-3
VA
8W-42 AIR CONDITIONING-HEATER
8W - 42 - 1
