8W-39 VEHICLE THEFT SECURITY SYSTEM

Component

Page

Central Timer Module . . . . . . . . . . . . . 8W-39-6, 12
Cylinder Lock Switch-Driver . . . . . . . . . . . 8W-39-6
D+ Relay No. 1 . . . . . . . . . . . . . . . . . . . . . 8W-39-14
Data Link Connector . . . . . . . . . . . . . . 8W-39-7, 10
Door Jamb Switch-Left Sliding . . . . . . . . . 8W-39-14
Door Jamb Switch-Rear . . . . . . . . . . . . . . 8W-39-14
Door Jamb Switch-Right Sliding . . . . . . . 8W-39-14
Fuse 2 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-3, 13
Fuse 5 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-4, 11
Fuse 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-10
Fuse 8 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-4, 5
Fuse 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-14
Fuse 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-13
Fuse 14 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-13
Fuse Block No. 1 . . . . . . . . . . . . . . . . 8W-39-4, 5, 10
Fuse Block No. 2 . . . . . . . . . . . . . . . . . . . 8W-39-14
Fuse Block No. 3 . . . . . . . . . . . . . . . . . . 8W-39-3, 13
Fuse/Relay Block . . . . . . . . . . . . . . . 8W-39-4, 11, 13
G101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-6
G200 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-3, 6, 10
G202 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-13
G203 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-7
Headlamp Assembly-Left . . . . . . . . . . . . . . 8W-39-8
Headlamp Assembly-Right . . . . . . . . . . . . . 8W-39-9
Hood Ajar Switch . . . . . . . . . . . . . . . . . . . . 8W-39-6
Instrument Cluster . . . . . . . . . . . 8W-39-8, 9, 10, 14
Interior Lamp-Right . . . . . . . . . . . . . . . . . 8W-39-14

Component

Page

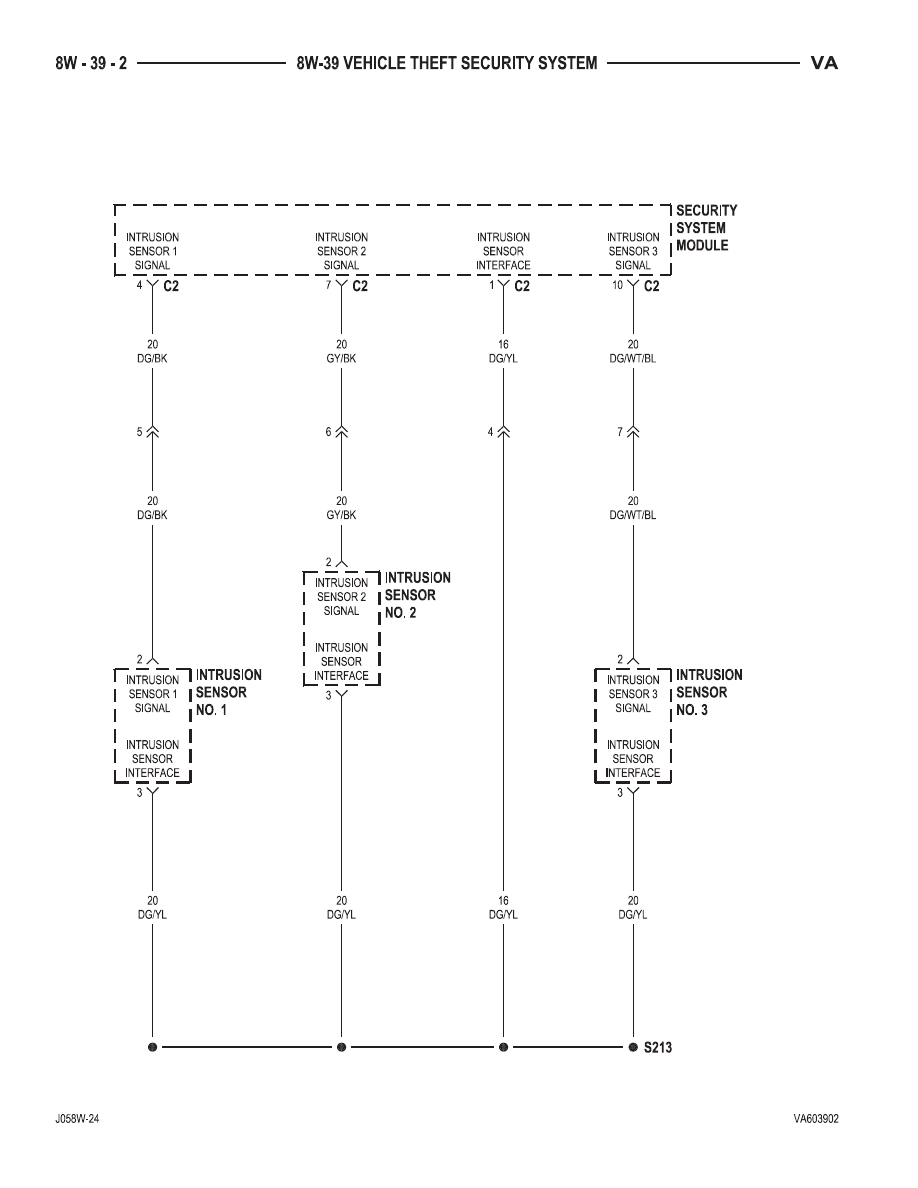

Intrusion Sensor No. 1 . . . . . . . . . . . . . . 8W-39-2, 3
Intrusion Sensor No. 2 . . . . . . . . . . . . . . 8W-39-2, 3
Intrusion Sensor No. 3 . . . . . . . . . . . . . . 8W-39-2, 3
Optional Equipment Relay . . . . . . . . . . . . 8W-39-13
Panic Alarm Switch . . . . . . . . . . . . . . . . . . 8W-39-7
Rear Window Defogger Relay . . . . . . . . . . 8W-39-13
Relay Block . . . . . . . . . . . . . . . . . . . . . . . 8W-39-13
SKREEM Antenna . . . . . . . . . . . . . . . . . . 8W-39-12
SKREEM Transponder . . . . . . . . . . . . . . . 8W-39-12
Security System

Module . . . . . . . . 8W-39-2, 3, 6, 7, 8, 9, 12, 13, 14

Sentry Key Remote

Entry Module . . . . . . 8W-39-4, 5, 6, 8, 10, 11, 12

Siren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-3
Tail Lamp Assembly-Left . . . . . . . . . . . . . . 8W-39-8
Tail Lamp Assembly-Right . . . . . . . . . . . . . 8W-39-9
Towing/Intrusion Sensor On/Off Switch . . . 8W-39-7
Trailer Tow Control Module . . . . . . . . . . 8W-39-8, 9
Turn Signal No. 1-Left Front . . . . . . . . . . . 8W-39-8
Turn Signal No. 1-Right Front . . . . . . . . . . 8W-39-9
Turn Signal/Anti-Theft Alarm

Relay-Left . . . . . . . . . . . . . . . . . 8W-39-4, 5, 8, 11

Turn Signal/Anti-Theft Alarm Relay-

Right . . . . . . . . . . . . . . . . . . . . . 8W-39-4, 5, 9, 11

Warm Air Auxiliary Heater Assembly . . . . 8W-39-14
Window Defogger Module-Rear . . . . . . . . . 8W-39-14

VA

8W-39 VEHICLE THEFT SECURITY SYSTEM

8W - 39 - 1
