8W-30 FUEL/IGNITION SYSTEM
Component
Page
Accelerator Pedal Position Sensor . . . . 8W-30-10, 21
Airbag Control Module . . . . . . . . . . . . . . . . 8W-30-9
Boost Pressure Sensor . . . . . . . . . . . . . 8W-30-9, 25
Boost Pressure Servomotor . . . . . . . . . . . . 8W-30-24
Boost Pressure Solenoid . . . . . . . . . . . . . . 8W-30-14
Camshaft Position Sensor . . . . . . . . . . . . . . 8W-30-6
Central Timer Module . . . . . . . . . . . . . . . . 8W-30-9
Crankcase Heater . . . . . . . . . . . . . . . . 8W-30-17, 24
Crankshaft Position Sensor . . . . . . . . . . . . 8W-30-7

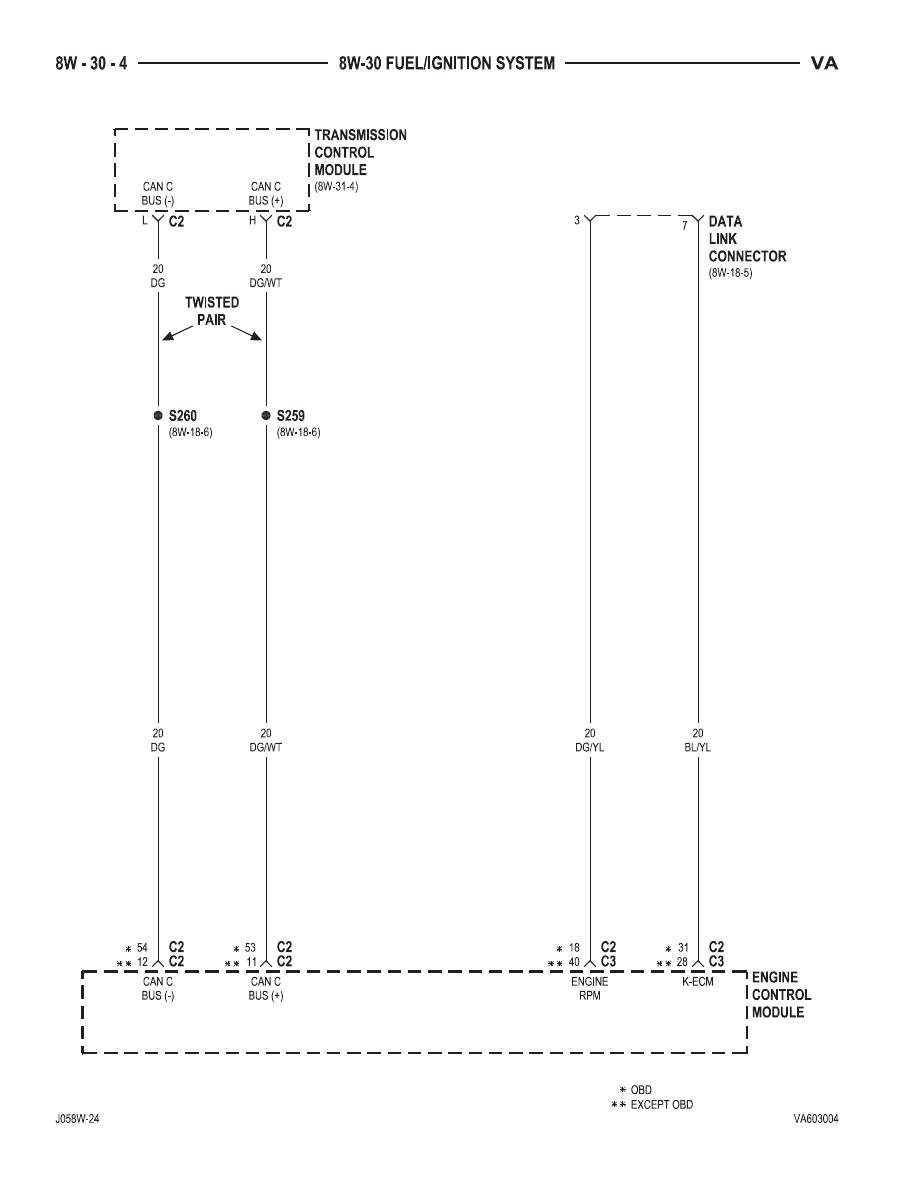

Data Link Connector . . . . . . . . . . . . . . . . . 8W-30-4
Daytime Running Lamps Relay . . . . . . . . . 8W-30-2
EGR Valve . . . . . . . . . . . . . . . . . . . . . 8W-30-17, 24
Engine Control Module . . . 8W-30-2, 4, 5, 6, 7, 8, 9,
10, 11, 12, 13, 14, 15, 16, 17,
18, 19, 20, 21, 22, 23, 24, 25
Engine Control Relay . . . . . . . . . . . 8W-30-8, 17, 24
Engine Coolant Level Switch . . . . . . . . . . . 8W-30-3
Engine Coolant Temperature Sensor . . . . . 8W-30-6
Engine Oil Sensor . . . . . . . . . . . . . . . . . . . 8W-30-17
Fuel Injector No. 1 . . . . . . . . . . . . . . . 8W-30-15, 22
Fuel Injector No. 2 . . . . . . . . . . . . . . . 8W-30-16, 23
Fuel Injector No. 3 . . . . . . . . . . . . . . . 8W-30-15, 22
Fuel Injector No. 4 . . . . . . . . . . . . . . . 8W-30-15, 22
Fuel Injector No. 5 . . . . . . . . . . . . . . . 8W-30-16, 23

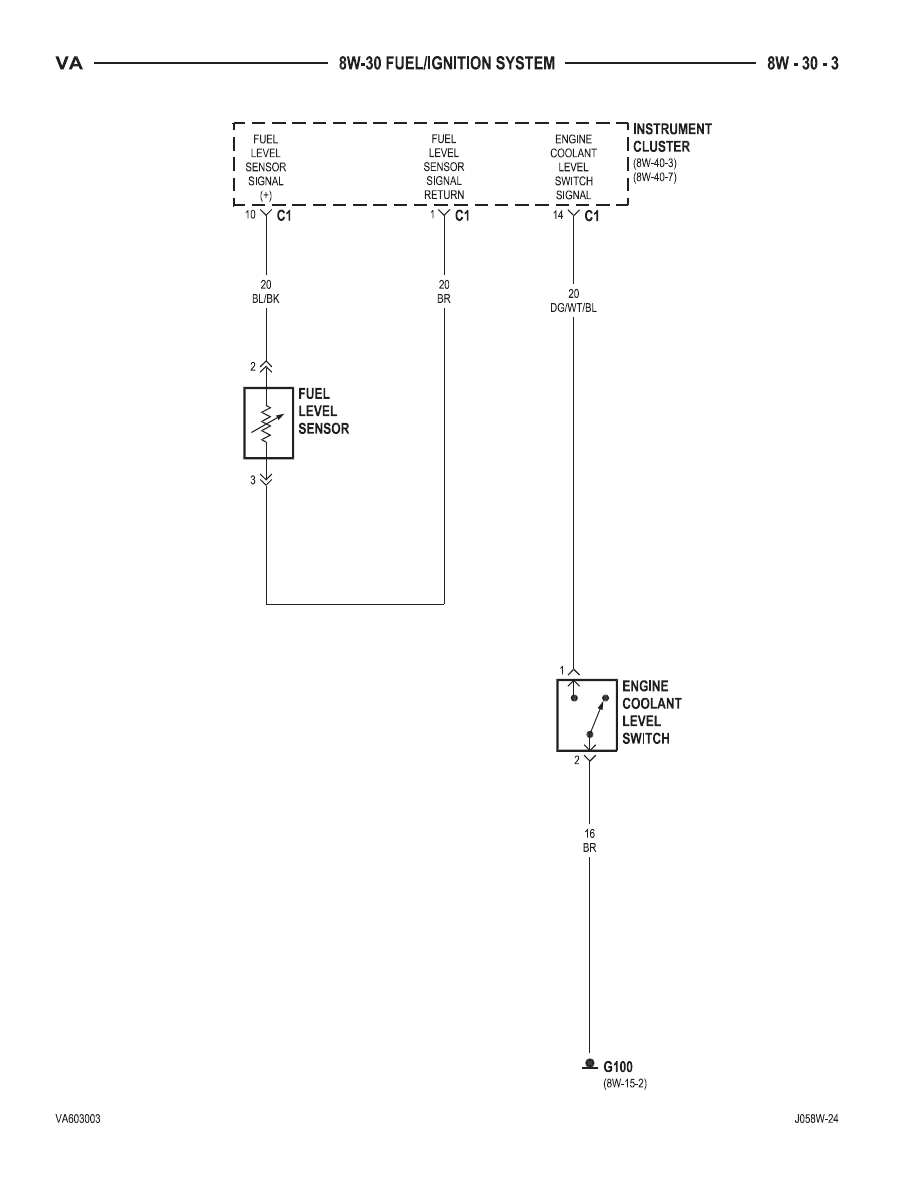

Fuel Level Sensor . . . . . . . . . . . . . . . . . . . . 8W-30-3
Fuel Pressure Sensor . . . . . . . . . . . . . . . . . 8W-30-5
Fuel Pressure Solenoid . . . . . . . . . . . . . . . . 8W-30-7
Fuel Pump . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-18
Fuel Pump Relay . . . . . . . . . . . . . . . . . . . 8W-30-18
Fuel Quantity Control Valve . . . . . . . . . . . 8W-30-7
Fuel Shutdown Solenoid . . . . . . . . . . . . . . . 8W-30-7
Fuel Temperature Sensor . . . . . . . . . . . . . . 8W-30-5
Fuse 5 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-13, 19
Fuse 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-20
Fuse 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2
Component
Page
Fuse 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-8
Fuse 17 . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-17, 24
Fuse 18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-9
Fuse 19 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-18
Fuse Block No. 1 . . . . . . . 8W-30-8, 9, 17, 18, 20, 24
Fuse Block No. 3 . . . . . . . . . . . . . . . . . . . . 8W-30-2
G100 . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-3, 13, 19
G103 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-17
G200 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-8, 12
G202 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-18
G203 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2
Glow Plug Control Module . . . . . . . . . 8W-30-13, 19
Glow Plug No. 1 . . . . . . . . . . . . . . . . . 8W-30-13, 19
Glow Plug No. 2 . . . . . . . . . . . . . . . . . 8W-30-13, 19
Glow Plug No. 3 . . . . . . . . . . . . . . . . . 8W-30-13, 19
Glow Plug No. 4 . . . . . . . . . . . . . . . . . 8W-30-13, 19
Glow Plug No. 5 . . . . . . . . . . . . . . . . . 8W-30-13, 19

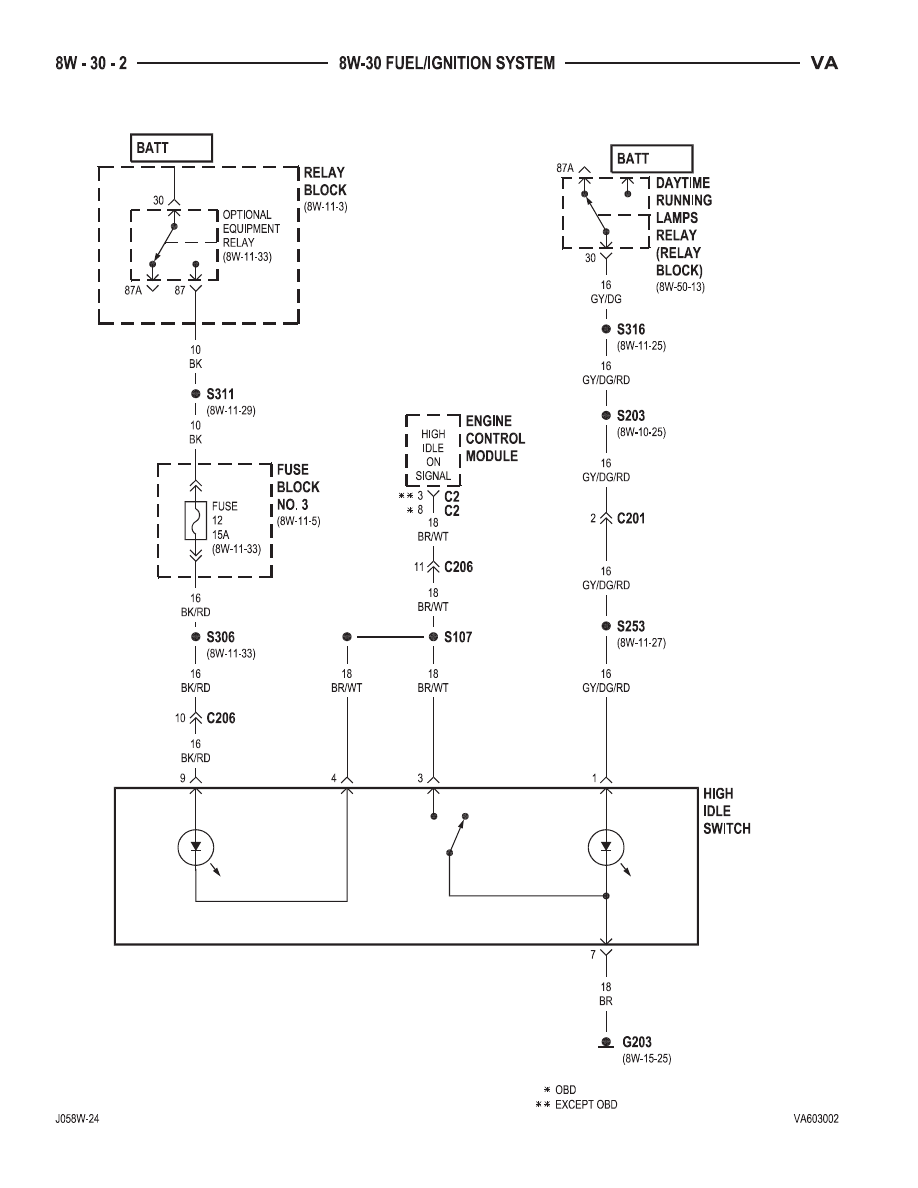

High Idle Switch . . . . . . . . . . . . . . . . . . . . 8W-30-2
Instrument Cluster . . . . . . . . . . . . . . . . . . . 8W-30-3
Intake Air Pressure Sensor . . . . . . . . . . . . 8W-30-20
Intake Air Temperature Sensor . . . . . . 8W-30-10, 21
Kickdown Switch . . . . . . . . . . . . . . . . . . . 8W-30-12
Low Fuel Pressure Sensor . . . . . . . . . . . . 8W-30-11
Mass Air Flow Sensor . . . . . . . . . . . . . 8W-30-14, 20
Optional Equipment Relay . . . . . . . . . . . . . 8W-30-2
Oxygen Sensor . . . . . . . . . . . . . . . . . . . . . 8W-30-24
Power Distribution Center . . . . . . . . . 8W-30-13, 19
Relay Block . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2
Speed Control Switch . . . . . . . . . . . . . . . . 8W-30-12
Starter Motor Relay . . . . . . . . . . . . . . 8W-30-11, 18
Transmission Control Module . . . . . . . . . . . 8W-30-4
Water In Fuel Sensor . . . . . . . . . . . . . 8W-30-11, 25
Wiper/Turn Signal/Engine Start Control
Module . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-8
VA
8W-30 FUEL/IGNITION SYSTEM
8W - 30 - 1
