Mercedes-Benz Sprinter / Dodge Sprinter. Manual - part 218

HEATED MIRRORS

TABLE OF CONTENTS

page

page

HEATED MIRRORS

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 9

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

HEATED MIRRORS

DESCRIPTION

The available heated outside rear view mirror sys-

tem is operational anytime the ignition switch is in
the Run position (Fig. 1). When energized, each of
these heater grids produce heat to help clear the out-
side mirrors of ice, snow, or fog.

OPERATION

The electric heater grid located behind the glass of

each of the outside rear view mirrors is energized
when the ignition switch is turned to the Run posi-
tion. The heater grids heat the glass surface of the
outside rear view mirrors.

If the outside mirror heating grids are inoperative,

refer to 8W - WIRING DIAGRAM INFORMATION.

The heating grid behind each outside mirror glass

cannot be repaired and, if faulty or damaged, the
mirror glass must be replaced (Refer to 23 - BODY/
EXTERIOR/MIRROR-SIDE

VIEW

-

GLASS

-

REMOVAL).

Fig. 1 SIDE VIEW MIRROR - GLASS

1 - MIRROR GLASS
2 - ELECTRICAL CONNECTORS
3 - GUIDES

VA

HEATED MIRRORS

8G - 9

HEATED SEATS

TABLE OF CONTENTS

page

page

HEATED SEATS

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 10

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 10

DIAGNOSIS AND TESTING - HEATED SEATS

. 11

DRIVER HEATED SEAT SWITCH

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 11

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 11

DIAGNOSIS AND TESTING - DRIVER HEATED

SEAT SWITCH

. . . . . . . . . . . . . . . . . . . . . . . . 11

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 12

HEATED SEAT ELEMENT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 12

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 12

DIAGNOSIS AND TESTING - HEATED SEAT

ELEMENT

. . . . . . . . . . . . . . . . . . . . . . . . . . . 12

HEATED SEAT RELAY

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 12

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 13

DIAGNOSIS AND TESTING - HEATED SEAT

RELAY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 13

HEATED SEAT SENSOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 13

DIAGNOSIS AND TESTING - HEATED SEAT

SENSOR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

PASSENGER HEATED SEAT SWITCH

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 13

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 13

DIAGNOSIS AND TESTING - PASSENGER

HEATED SEAT SWITCH

. . . . . . . . . . . . . . . . . 14

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 14

HEATED SEATS

DESCRIPTION

Individually controlled, electrically heated front

seats are available factory-installed optional equip-
ment on this model. Vehicles with this option can be
visually identified by the two separate heated seat
switches mounted in the instrument panel. The
heated seat system allows the front seat driver and
passenger to select from two different levels of sup-
plemental electrical seat heating, or no seat heating
to suit their individual comfort requirements. The
heated seat system for this vehicle includes the fol-
lowing major components, which are described in fur-
ther detail later in this section:

• Heated Seat Elements - Four heated seat ele-

ments are used per vehicle, two for each front seat.
One heating element in the seat back and one in the
seat cushion. The heated seat sensor is integral to
the seat cushion heating element. The heated seat
elements are integral to the front seat and seat back
cushions. Refer to heated seat elements later in this
section for additional information.

• Heated Seat Relay - One heated seat relay is

used per vehicle. The relay is located in the fuse
block and is responsible for distributing the voltage
(B+) to the heated seat elements.

• Heated Seat Sensors - Two heated seat sen-

sors are used per vehicle, one for each front seat. The
heated seat sensors are integral to each of the heated

seat element assemblies. Refer to heated seat sensor
later in this section for additional information.

• Heated Seat Switches - Two heated seat

switches are used per vehicle, one for each front seat.
The switches are mounted in the instrument panel.
Refer to heated seat switches later in this section for
additional information.

Hard wired circuitry connects the heated seat sys-

tem components to each other through the electrical
system of the vehicle. Refer to Wiring for additional
information. The wiring information includes wiring
diagrams, proper wire and connector repair proce-
dures, further details on wire harness routing and
retention, as well as pin-out and location views for
the various wire harness connectors, splices and
grounds.

OPERATION

The heated seat system is designed to provide indi-

vidually controlled, supplemental heat to the seat
cushion and seat back surfaces of both front seats.
Because this system converts electrical current to
heat, the heated seat system can provide a measure
of warm comfort almost immediately upon entering a
cold vehicle, rather than having to wait for the
engine coolant to reach sufficient temperature to
deliver heat through the conventional heater system.
This system allows each front seat occupant to indi-
vidually select one of two comfort levels, Hi or Lo, or
to turn the heater for their seat off.

8G - 10

HEATED SEATS

VA

The heated seat system components operate on

battery current received through a fuse in the Fuse
Block on a fused ignition switch output (run-acc) cir-
cuit so that the system will only operate when the
ignition switch is in the On or Accessory positions.
The heated seat system will be turned Off automati-
cally whenever the ignition switch is turned to any
position except On or Accessory. Also, the heated seat
system will not operate when the surface tempera-
ture of the seat cushion cover at either heated seat
sensor is above the designed temperature set points
of the system.

DIAGNOSIS AND TESTING - HEATED SEATS

Refer to Wiring for the appropriate wiring infor-

mation. The wiring information includes wiring dia-
grams, proper wire and connector repair procedures,
further details on wire harness routing and reten-
tion, as well as pin-out and location views for the
various wire harness connectors, splices and grounds.

HEATED SEAT SYSTEM DIAGNOSIS

CONDITION

POSSIBLE CAUSES

CORRECTION

NO HEATED SEAT SWITCH
ILLUMINATION WITH IGNI-
TION ON

1. Faulty fuse.

1. Check heated seat fuse in Fuse Block. Re-
place fuse, if required.

2. Wiring faulty.

2. Check fused ignition switch output (run-acc)
circuit from heated seat switch connector to igni-
tion switch. Repair, if required.

3. Ground faulty.

3. Check for ground at heated seat switch con-
nector. Repair, if required.

4. Faulty switch.

4. Refer to Heated Seat Switch for the proper
switch diagnosis and testing procedures.

DRIVER HEATED SEAT
SWITCH

DESCRIPTION

The heated seat switches are located on the instru-

ment panel, in the accessory switch bezel. The two,
momentary rocker type switches provide a signal to
the Heated Seat Relay through separate hard wired
circuits. Each switch contains two light emitting
diodes (LED), one for each High and Low setting to
let the occupant know that the seat heater system is
on.

The heated seat switches and their LED’s cannot

be repaired. If either switch is faulty or damaged the
entire switch must be replaced.

OPERATION

There are three modes that can be selected with

each of the heated seat switches: Off, Low, and High.
When the top of the switch rocker is depressed, the
low mode is selected and the low mode LED indicator
illuminates. Depressing the top of the switch rocker a
second time will turn the heated seat to Off. This
same process is repeated for High heat setting. The
heated seats will automatically return to the Off
mode anytime the vehicle ignition switch is turned
Off.

Both switches provide separate hard wire inputs to

the Heated Seat Relay to indicate the selected mode.
The Heated Seat Relay responds to the heated seat
switch messages by controlling the output to the seat
heater elements of the selected seat.

DIAGNOSIS AND TESTING - DRIVER HEATED
SEAT SWITCH

For circuit description and diagrams, refer to Wir-

ing.

(1) Inspect the Heated Seat Switches for apparent

damage or sticking/binding and replace if required.
Refer to Heated Seat Switch Removal and Installa-
tion in this section.

(2) Replace the heated seat switch with a known

good unit and retest the heated seat system.

REMOVAL

(1) Disconnect and isolate the negative battery

cable.

(2) Remove the gear selector bezel trim. Refer to

the Body section for the procedure.

(3) Remove the storage bin. Refer to the Body sec-

tion for the procedure.

(4) Remove the switch bezel retaining screw and

remove the switch bezel from the instrument panel.
Refer to the Body section for the procedure.

(5) Disconnect electrical connections.

VA

HEATED SEATS

8G - 11

(6) Working from the underside of the switch, gen-

tly rock the switch back and forth out of its mounting
location in the switch bezel.

INSTALLATION

(1) Install the heated seat switch in its mounting

location in the switch bezel.

(2) Connect electrical connections.
(3) Position the switch bezel and install the retain-

ing screw. Refer to the Body section for the proce-
dure.

(4) Install the storage bin. Refer to the Body sec-

tion for the procedure.

(5) Install the gear selector bezel trim. Refer to the

Body section for the procedure.

(6) Connect the negative battery cable.

HEATED SEAT ELEMENT

DESCRIPTION

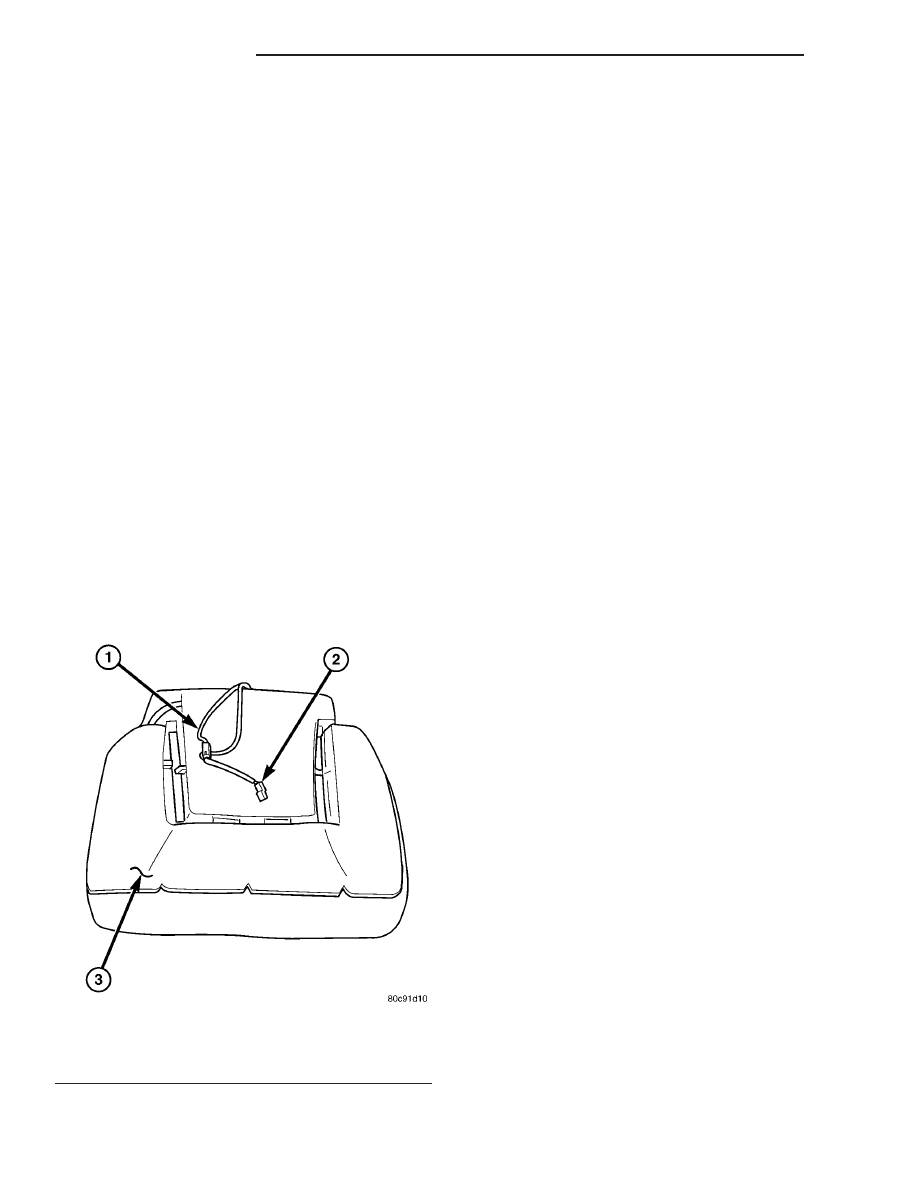

The heated seat system includes two seat heating

elements in each front seat, one for the seat cushion
(Fig. 1) and the other for the seat back. All models
use two resistor wire heating elements for each seat
that are connected in series with the Heated Seat
Relay. The temperature sensor is a Negative Temper-
ature Coefficient (NTC) thermistor. One temperature
sensor is used for each seat, and it is located in the
seat cushion heating element for all models.

The seat heating elements are glued onto the seat

and seat back cushions. The heated seat elements
and the temperature sensor cannot be adjusted or
repaired and, if faulty or damaged a new seat assem-
bly must be installed.

OPERATION

The heated seat elements resist the flow of electri-

cal current. When battery current is passed through
the elements, the energy lost by the resistance of the
elements is released in the form of heat. The heated
seat temperature sensor is a NTC thermistor. When
the temperature of the seat cushion cover rises, the
resistance of the sensor decreases. The heated seat
relay uses this temperature sensor input to monitor
the temperature of the seat, and regulates the cur-
rent flow to the seat heating elements accordingly.

DIAGNOSIS AND TESTING - HEATED SEAT
ELEMENT

For complete circuit diagrams, refer to Wiring.

NOTE: When checking heated seat elements for
continuity, be certain to move the heating element
being checked. Moving the element, such as sitting
in the seat will eliminate the possibility of an inter-
mittent open in the element which would only be
evident if the element was in a certain position.
Failure to check the element in various positions
could result in an incomplete test.

(1) Disconnect and isolate the battery negative

cable. Disconnect the heated seat element wire har-
ness connector from under the seat cushion. Check
for continuity between the seat heater driver circuit
and ground. There should be continuity, less than 7
ohms. If OK, go to Step 2. If not OK, replace the seat
assembly.

(2) Check for continuity between the seat heater

B+ driver circuit cavity and the seat back frame.
There should be no continuity. If OK, heating ele-
ment is OK at this time. If not OK, replace the seat
assembly.

HEATED SEAT RELAY

DESCRIPTION

The heated seat relay is an electromechanical

device that switches 12v battery current to the
heated seat elements when the relay control coil is
energized. The heated seat relay is located in the
Fuse Block, under the drivers seat. The heated seat
relay is a International Standards Organization
(ISO) relay. Relays conforming to the ISO specifica-
tions have common physical dimensions, current
capacities, terminal patterns, and terminal functions.

Fig. 1 Heated Seat Element - Typical

1 - Seat Back Wire Harness
2 - Heated Seat Wire Harness Connector
3 - Heated Seat Cushion Element

8G - 12

HEATED SEATS

VA
