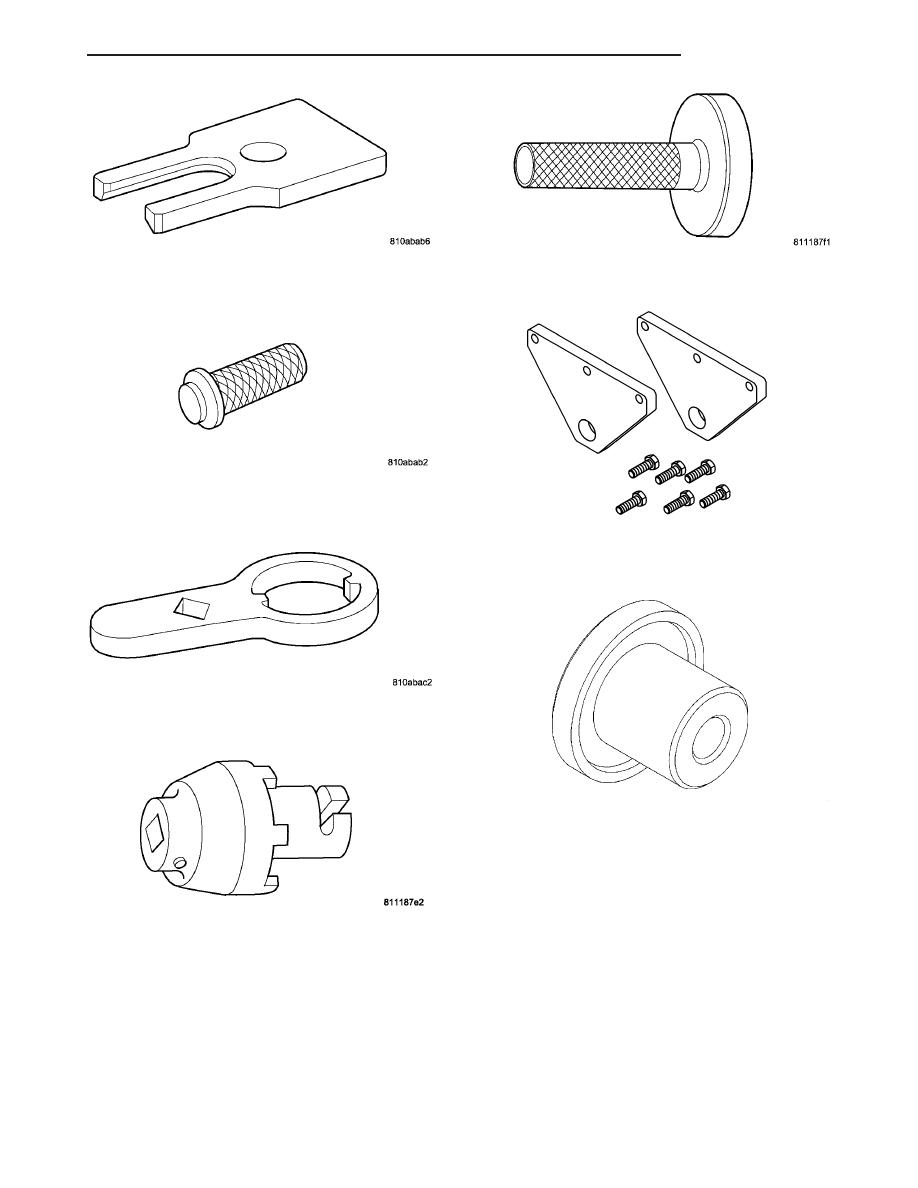

PLATE 9277

INSTALLER 9278

WRENCH 9279

WRENCH 9290

INSTALLER 9291

SPREADER ADAPTERS 9317

INSTALLER 9523

VA

REAR AXLE

3 - 21

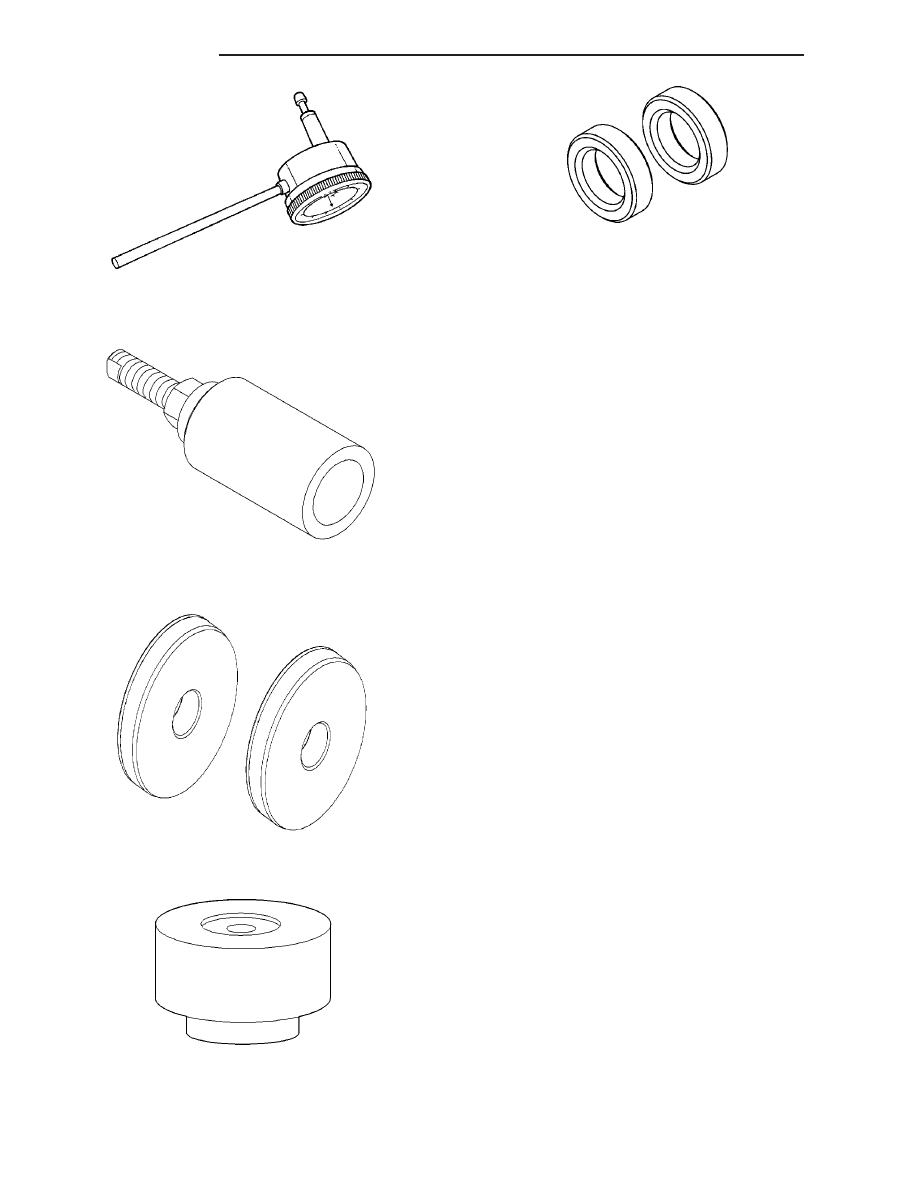

DIAL INDICATOR 9524

INSTALLER 9548

ARBOR DISC 9571

PINION BLOCK 9572

DUMMY BEARING 9573

3 - 22

REAR AXLE

VA

SHAFT - AXLE SINGLE REAR WHEEL

REMOVAL-SINGLE REAR WHEEL

(1) Remove wheels.
(2) Detach front brake cable.
(3) Pull ABS sensor (18) together with clamp bush-

ing (19) out of bearing cap (Fig. 6).

(4) Remove brake caliper (16) and disk (10) at rear

axle (14). Attach brake caliper with lines connected
in wheel house.

(5) Remove brake shoes (2) of parking brake.
(6) Remove brake control cable lock.
(7) Remove bearing cap bolts (17) and pull axle

shaft out of axle tube (1) (Fig. 6).

(8) Remove seal/gasket.

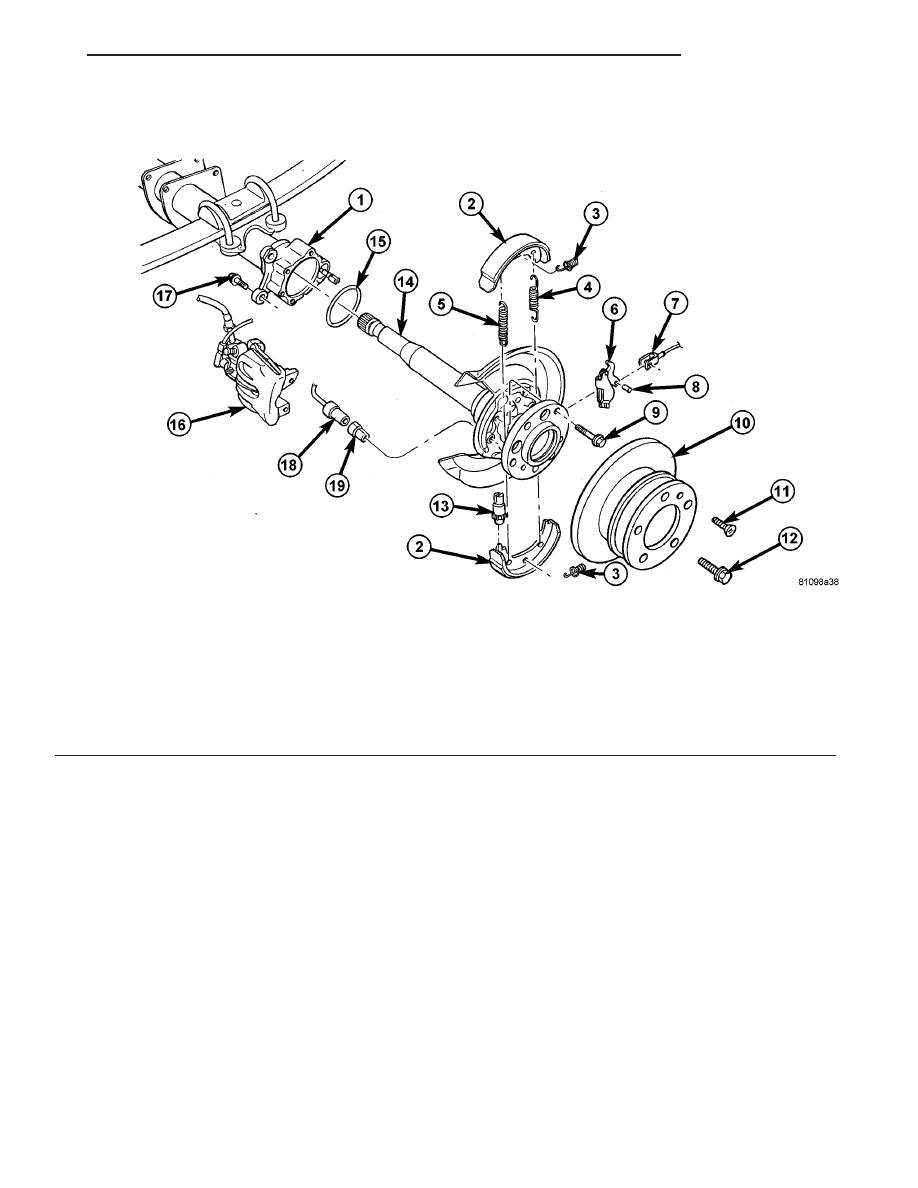

Fig. 6 AXLE SHAFT

1 - REAR AXLE

11 - BOLT

2 - BRAKE SHOE

12 - WHEEL BOLT

3 - PRESSURE SPRING

13 - BRAKE ADJUSTER

4 - RETURN SPRING

14 - REAR AXLE SHAFT

5 - RETURN SPRING

15 - GASKET

6 - CABLE LOCK

16 - BRAKE CABLE

7 - PARK BRAKE CABLE

17 - BOLT

8 - LOCKING PIN

18 - ABS SENSOR

9 - BOLT

19 - SENSOR BUSHING

10 - BRAKE DISC

VA

REAR AXLE

3 - 23

INSTALLATION - SINGLE REAR WHEEL

(1) Install sealing ring.
(2) Install axle shaft (1) in the axle tube (2) (Fig.

7).

(3) Install new bearing cap (2) bolts (1) and

tighten to 72 N·m (53 ft. lbs.) (Fig. 8).

NOTE: Tighten bolts diagonally across.

(4) Install brake control cable lock.
(5) Install parking brake shoes.
(6) Install brake disk and calipers.
(7) Coat clamping bush with acid-free grease.

Insert ABS sensor with clamping bush fully into the
mounting hole.

(8) Install front brake cable.

(9) Operate brake pedal several times until brake

pads contact brake discs (brake pressure built up).

(10) Install wheels.

BEARING / SEAL - AXLE

REMOVAL

(1) Remove rear axle shaft.
(2) With a punch (2) and hammer straighten bear-

ing (4) nut (1) locking ring (3) (Fig. 9).

(3) Install two wheel mounting bolts into the axle

shaft (1) and clamp in vise. Loosen bearing (4) nut
(2) with Wrench 9279 (3) (Fig. 10).

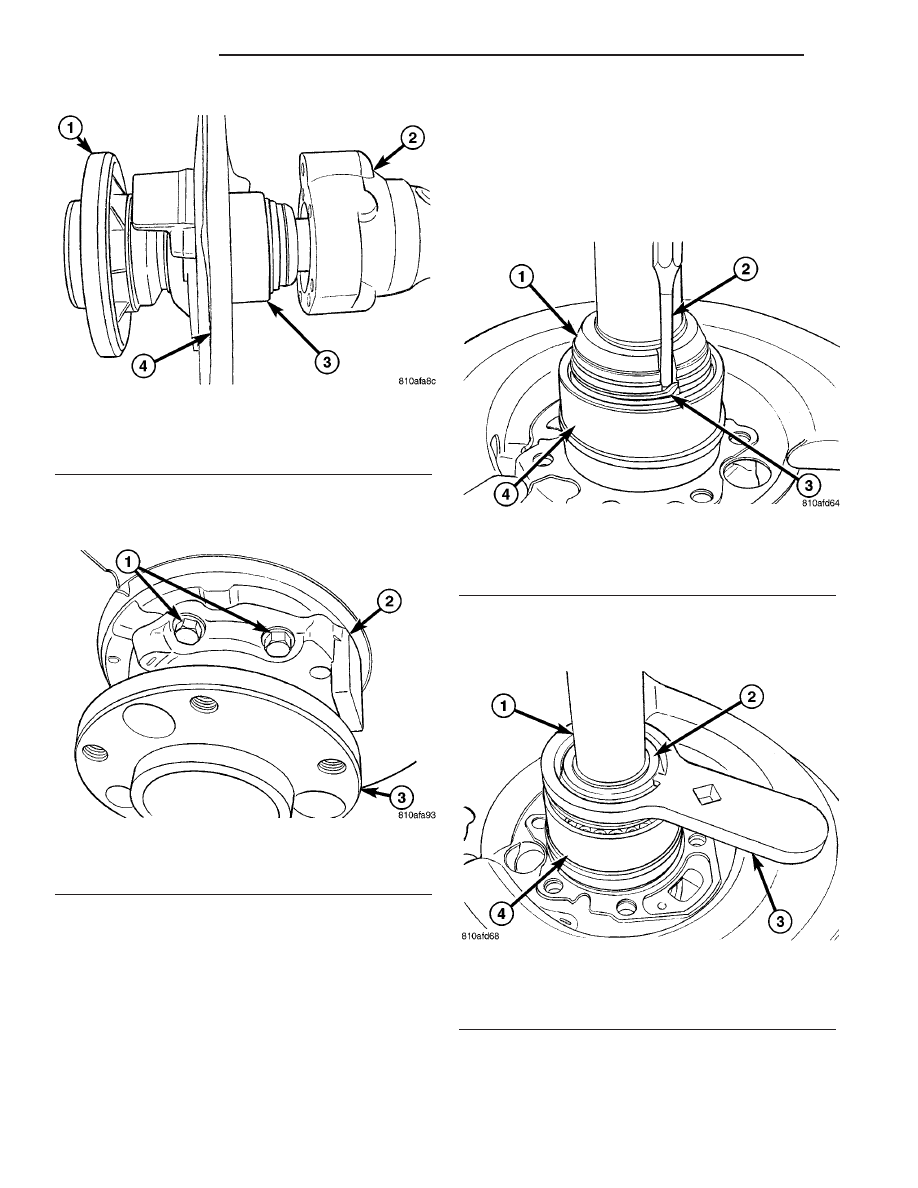

Fig. 7 AXLE SHAFT AND TUBE

1 - AXLE SHAFT
2 - AXLE TUBE
3 - AXLE BEARINGS
4 - DUST SHIELD

Fig. 8 BEARING CAP BOLTS

1 - BEARING CAP BOLTS
2 - BEARING CAP
3 - AXLE SHAFT FLANGE

Fig. 9 LOCKING RING

1 - BEARING NUT
2 - PUNCH
3 - LOCKING RING
4 - BEARING

Fig. 10 BEARING NUT WRENCH

1 - AXLE SHAFT
2 - BEARING NUT
3 - WRENCH
4 - BEARING
