CONNECTOR PINOUTS

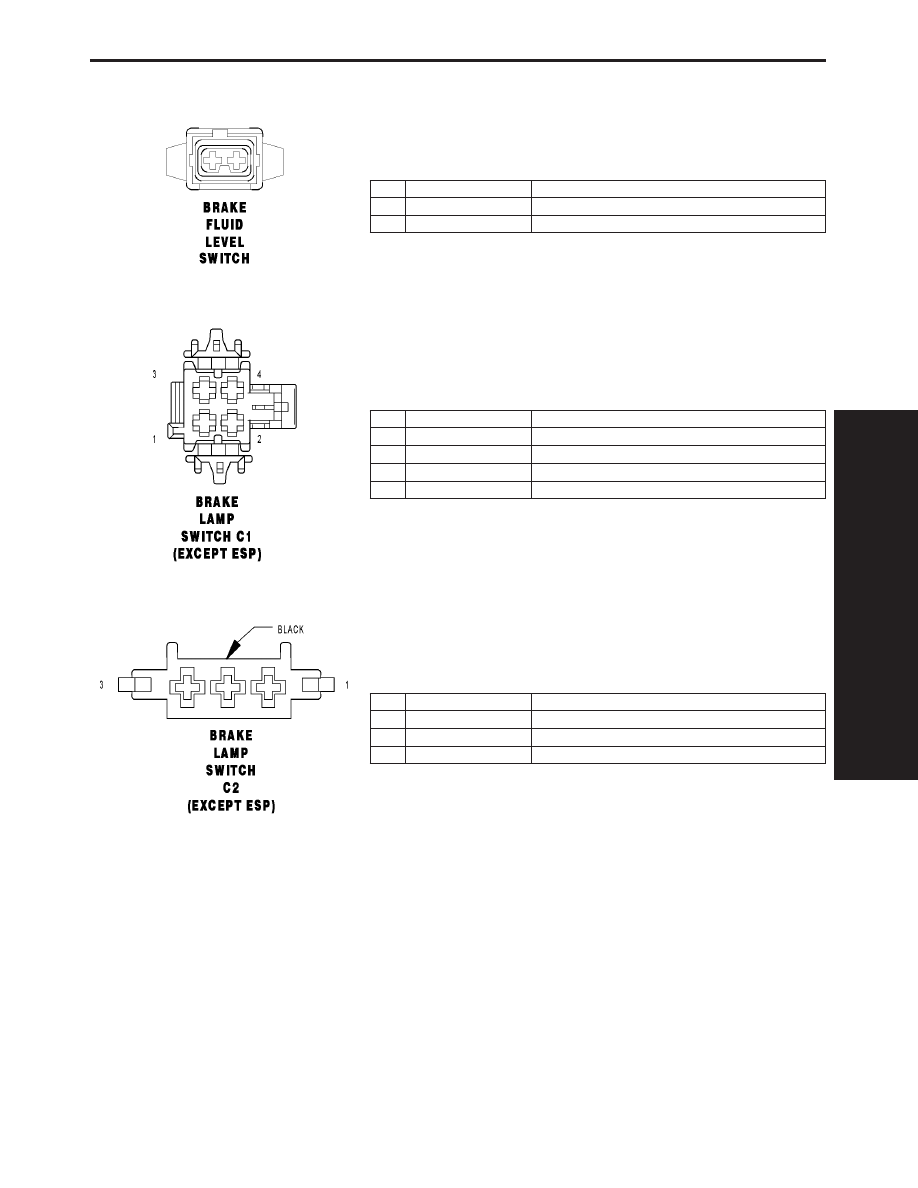

BRAKE FLUID LEVEL SWITCH

CAV

CIRCUIT

FUNCTION

1

20BR/YL

BRAKE FLUID LEVEL INDICATOR SIGNAL

2

16BR

GROUND

BRAKE LAMP SWITCH C1 (EXCEPT ESP)

CAV

CIRCUIT

FUNCTION

1

20WT

BRAKE SWITCH OUTPUT

2

16RD/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

20BK/BL/RD

BRAKE LAMP SWITCH

4

-

-

BRAKE LAMP SWITCH C2 (EXCEPT ESP) - BLACK

CAV

CIRCUIT

FUNCTION

1

16BK/BL/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

16BK/RD

BRAKE LAMP SWITCH OUTPUT

3

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

83

CONNECTOR PINOUTS

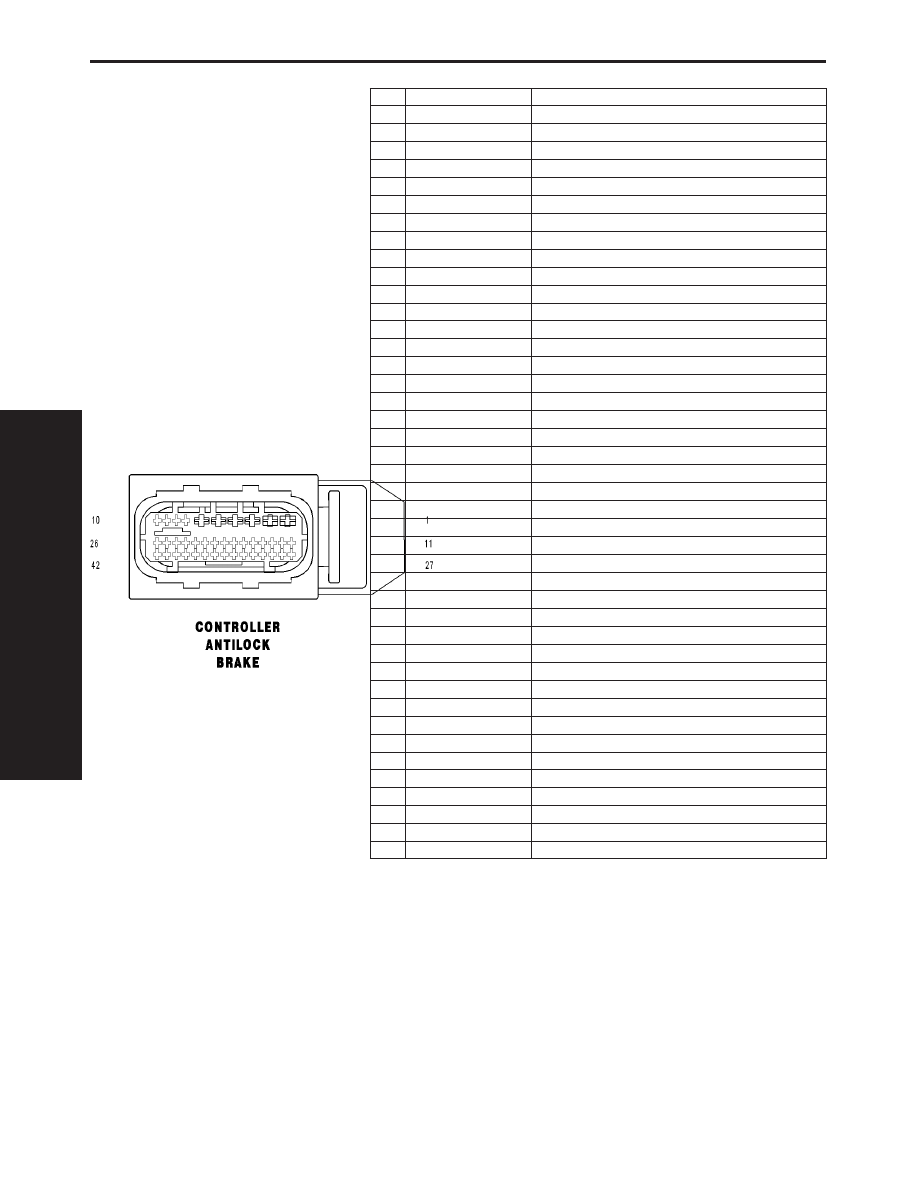

CONTROLLER ANTILOCK BRAKE

CAV

CIRCUIT

FUNCTION

1

12BR

GROUND

2

12RD

FUSED B(+)

3

-

-

4

-

-

5

14BR

GROUND

6

14RD

FUSED B(+)

7

-

-

8

20BK/DG

SENSOR SIGNAL

9

20YL/WT

SENSOR SIGNAL

10

20YL/RD

SENSOR SIGNAL

11

18BL/BK

K-ABS/SHIFTER ASSEMBLY

12

18BK

LEFT FRONT WHEEL SPEED SENSOR (+)

13

-

-

14

20WT

LEFT REAR WHEEL SPEED SENSOR (+)

15

18BR

RIGHT FRONT WHEEL SPEED SENSOR (-)

16

18BK

RIGHT FRONT WHEEL SPEED SENSOR (+)

17

-

-

18

-

-

19

-

-

20

20WT

BRAKE SWITCH OUTPUT

21

20BR

GROUND

22

-

-

23

18BK/RD

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

24

20DG/WT

CAN C BUS (+)

25

20BR

SENSOR GROUND

26

20WT/GY

BRAKE PRESSURE SENSOR SIGNAL

27

18BK/BL

TCS SWITCH (ASR) SENSE

28

18BR

LEFT FRONT WHEEL SPEED SENSOR (-)

29

20BR

LEFT REAR WHEEL SPEED SENSOR (-)

30

20BR

RIGHT REAR WHEEL SPEED SENSOR (-)

31

20YL

RIGHT REAR WHEEL SPEED SENSOR (+)

32

18BK/RD

BRAKE LAMP SWITCH OUTPUT

33

-

-

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

20RD/BL

POWER INPUT

40

20DG

CAN C BUS (-)

41

20DG/YL

SENSOR SIGNAL

42

20WT/RD

5 VOLT SUPPLY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

84

CONNECTOR PINOUTS

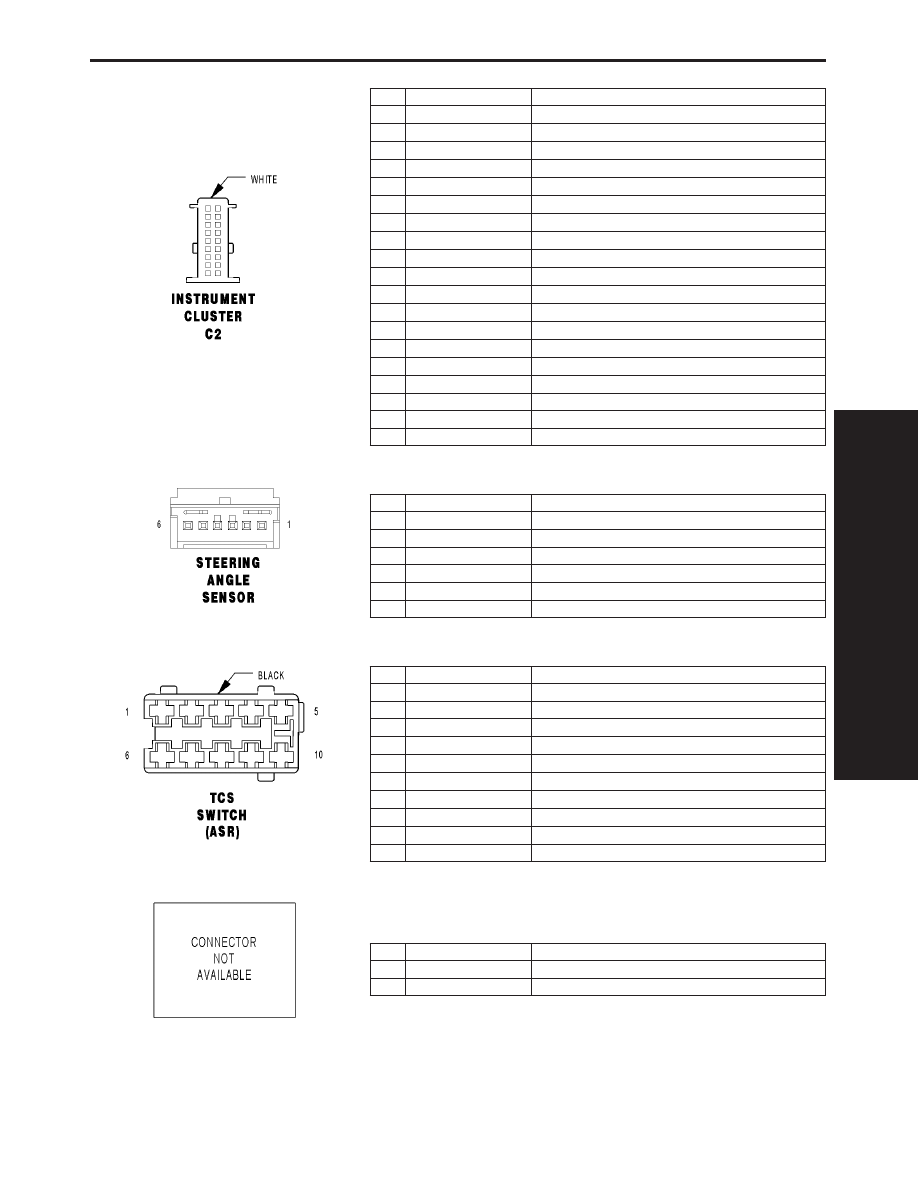

INSTRUMENT CLUSTER C2 - WHITE

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

20RD/YL

FUSED B(+)

4

20BR/WT

BRAKE WEAR SENSOR SIGNAL

5

-

-

6

18BR

GROUND

7

20GY/DG/RD

LAMP DRIVER

8

20BL/WT

FUSED HIGH BEAM SWITCH OUTPUT

9

20BL/RD/WT

VEHICLE SPEED SENSOR OUTPUT

10

20BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

20BL/BK

KEY-IN IGNITION SWITCH SIGNAL

12

-

-

13

20BK/WT

LEFT TURN SIGNAL

14

20BR/YL

BRAKE FLUID LEVEL INDICATOR SIGNAL

15

20BL

GENERATOR FIELD DRIVER

16

20YL

AIRBAG WARNING INDICATOR DRIVER

17

-

-

18

20BL/VT

D(+) RELAY NO. 1 CONTROL

18

20BL/VT

D(+) RELAY NO. 1 CONTROL

STEERING ANGLE SENSOR

CAV

CIRCUIT

FUNCTION

1

20DG/WT

CAN C BUS (-)

2

-

-

3

20DG

CAN C BUS (+)

4

-

-

5

20BK/RD

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

6

20BR

GROUND

TCS SWITCH (ASR) - BLACK

CAV

CIRCUIT

FUNCTION

1

16GY/DG/RD

LAMP DRIVER

2

-

-

3

18BK/BL

TCS SWITCH (ASR) SENSE

4

-

-

5

-

-

6

-

-

7

16BK/BL/DG

FUSED IGNITION SWITCH OUTPUT

8

-

-

9

-

-

10

16BR

GROUND

WHEEL SPEED SENSOR-LEFT FRONT

CAV

CIRCUIT

FUNCTION

1

18BK

LEFT FRONT WHEEL SPEED SENSOR (+)

2

18BR

LEFT FRONT WHEEL SPEED SENSOR (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

85

CONNECTOR PINOUTS

WHEEL SPEED SENSOR-LEFT REAR

CAV

CIRCUIT

FUNCTION

1

18WT

LEFT REAR WHEEL SPEED SENSOR (+)

2

18BR

LEFT REAR WHEEL SPEED SENSOR (-)

WHEEL SPEED SENSOR-RIGHT FRONT

CAV

CIRCUIT

FUNCTION

1

18BK

RIGHT FRONT WHEEL SPEED SENSOR (+)

2

18BR

RIGHT FRONT WHEEL SPEED SENSOR (-)

WHEEL SPEED SENSOR-RIGHT REAR

CAV

CIRCUIT

FUNCTION

1

18BK

RIGHT REAR WHEEL SPEED SENSOR (+)

2

18BR

RIGHT REAR WHEEL SPEED SENSOR (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

86

CONNECTOR PINOUTS
