Mercedes-Benz Sprinter / Dodge Sprinter. Manual - part 69

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

273

CONNECTOR PINOUTS

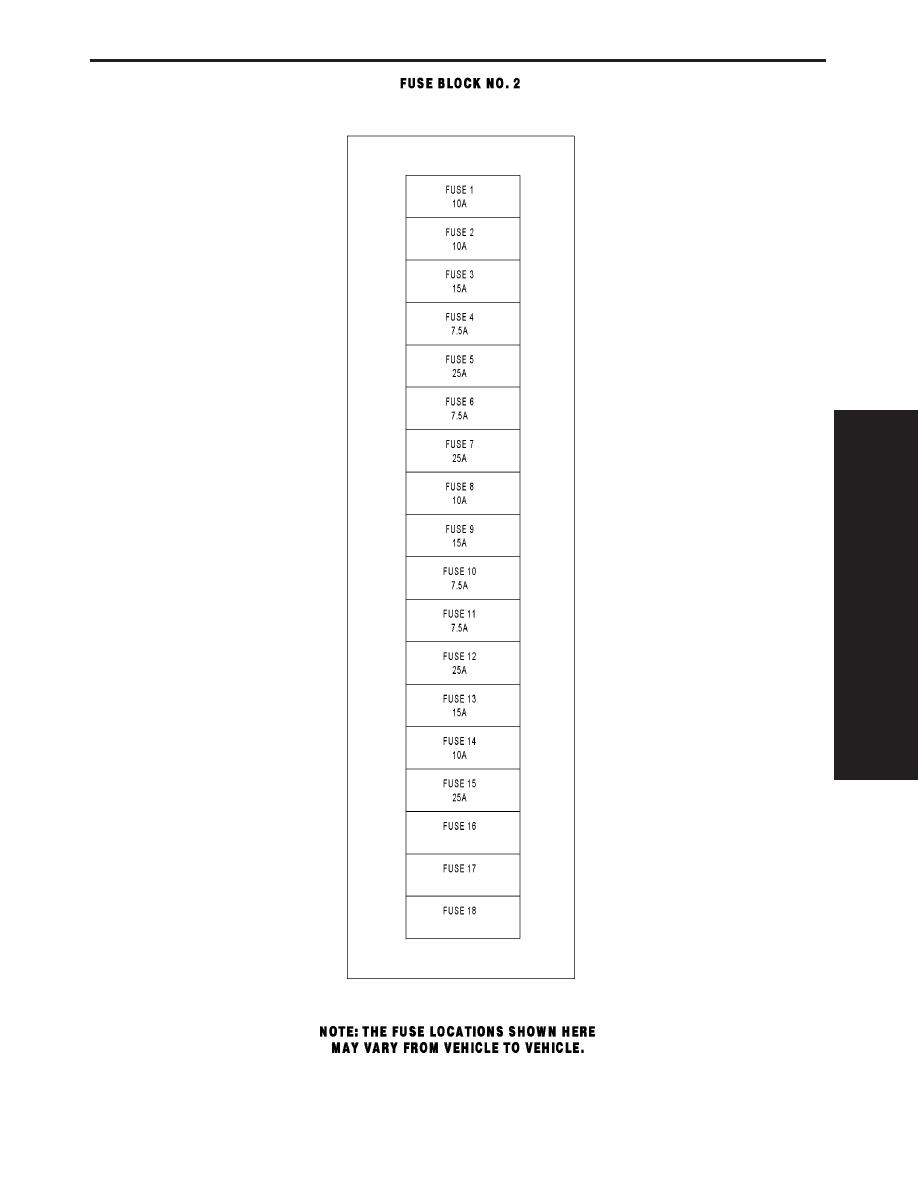

FUSES (FUSE BLOCK NO. 2)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

10A

16RD/GY

FUSED B(+)

2

10A

16RD

FUSED B(+)

3

15A

16RD

FUSED B(+)

4

7.5A

16RD/YL

FUSED B(+)

5

25A

14RD/WT

FUSED B(+)

6

7.5A

18RD/YL

FUSED B(+)

7

25A

16BK/YL

OPTIONAL EQUIPMENT RELAY OUTPUT

8

10A

16BK/RD

OPTIONAL EQUIPMENT RELAY OUTPUT

9

15A

16RD/YL/WT

FUSED D+ RELAY NO. 1 OUTPUT

10

7.5A

16RD/YL/WT

FUSED D+ RELAY NO. 1 OUTPUT

11

7.5A

16RD/YL/WT

FUSED D+ RELAY NO. 1 OUTPUT

12

25A

14RD

FUSED B(+)

13

15A

14RD

FUSED B(+)

14

10A

14RD

FUSED B(+)

15

25A

16BK/YL/DG

OPTIONAL EQUIPMENT RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

274

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

275

CONNECTOR PINOUTS

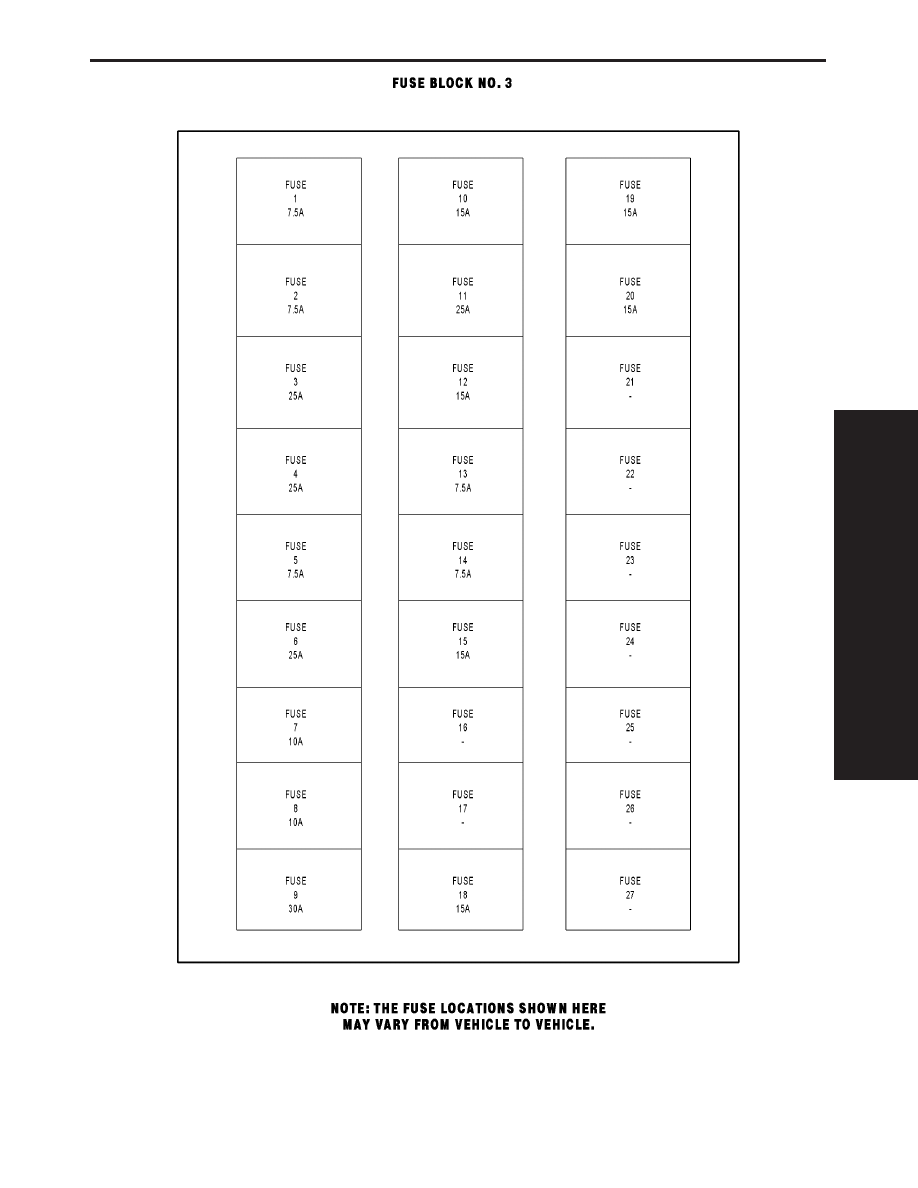

FUSES (FUSE BLOCK NO. 3)

CAV

CIRCUIT

FUNCTION

1

16RD

FUSED B(+)

2

16RD/DG

FUSED B(+)

3

12RD/DG

FUSED B(+)

4

14RD

FUSED B(+)

5

16RD

FUSED B(+)

6

14RD

FUSED B(+)

7

16BK

OPTIONAL EQUIPMENT RELAY OUTPUT

8

12RD/WT

FUSED B(+)

9

16RD/BK/WT

FUSED B(+)

10

16RD/GY

FUSED B(+)

11

14RD

FUSED B(+)

12

16BK/RD

OPTIONAL EQUIPMENT RELAY OUTPUT

13

18BK/BL

OPTIONAL EQUIPMENT RELAY OUTPUT

14

16BK/GY

OPTIONAL EQUIPMENT RELAY OUTPUT

15

16VT/YL

OPTIONAL EQUIPMENT RELAY OUTPUT

16

-

-

17

-

-

18

16RD/YL

FUSED B(+)

19

16RD/DG/VT

FUSED D+ RELAY NO. 1 OUTPUT

20

16BK/BL/WT

OPTIONAL EQUIPMENT RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

276

CONNECTOR PINOUTS
