Mercedes-Benz ML320. Manual - part 865



2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me

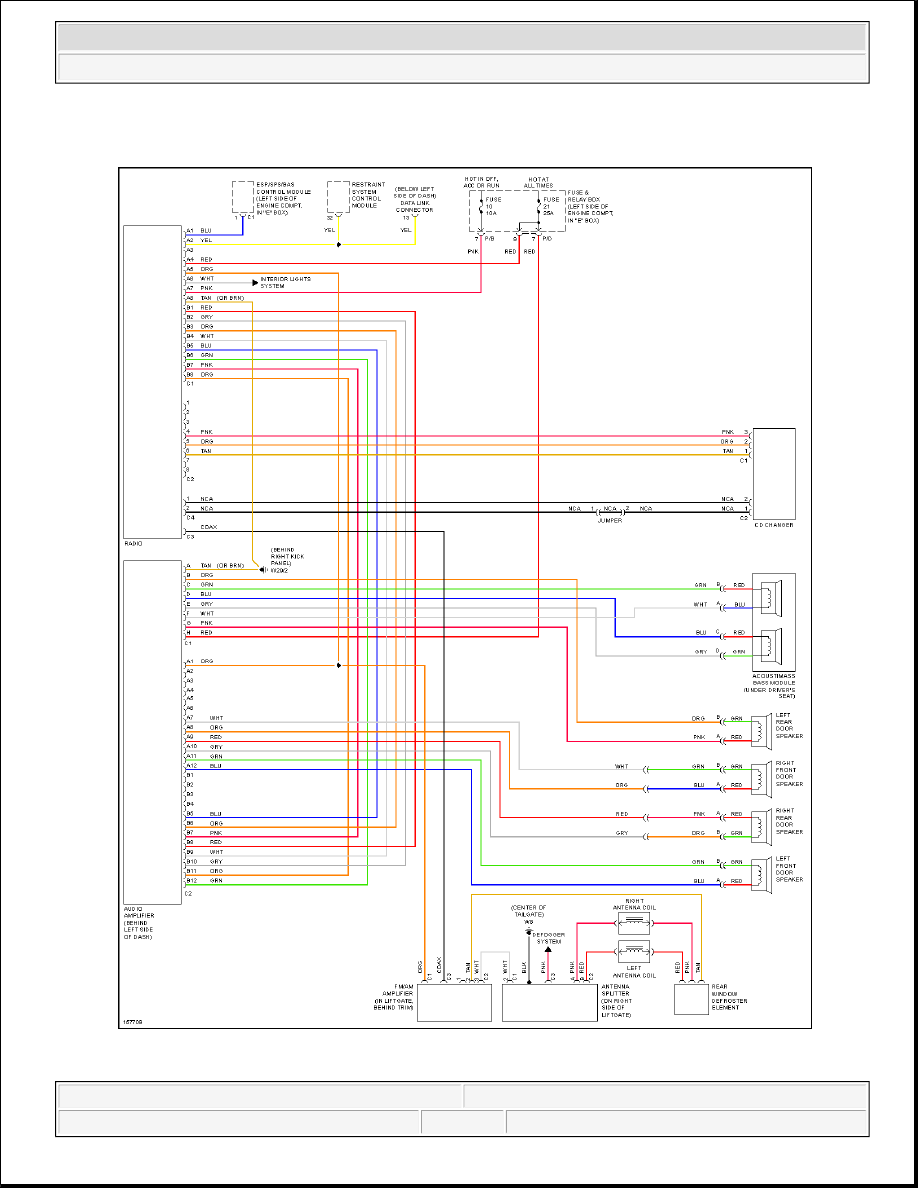

Fig. 55: Premium Sound Radio Circuit, W/O Emergency Call System

SHIFT INTERLOCK



2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me





2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me

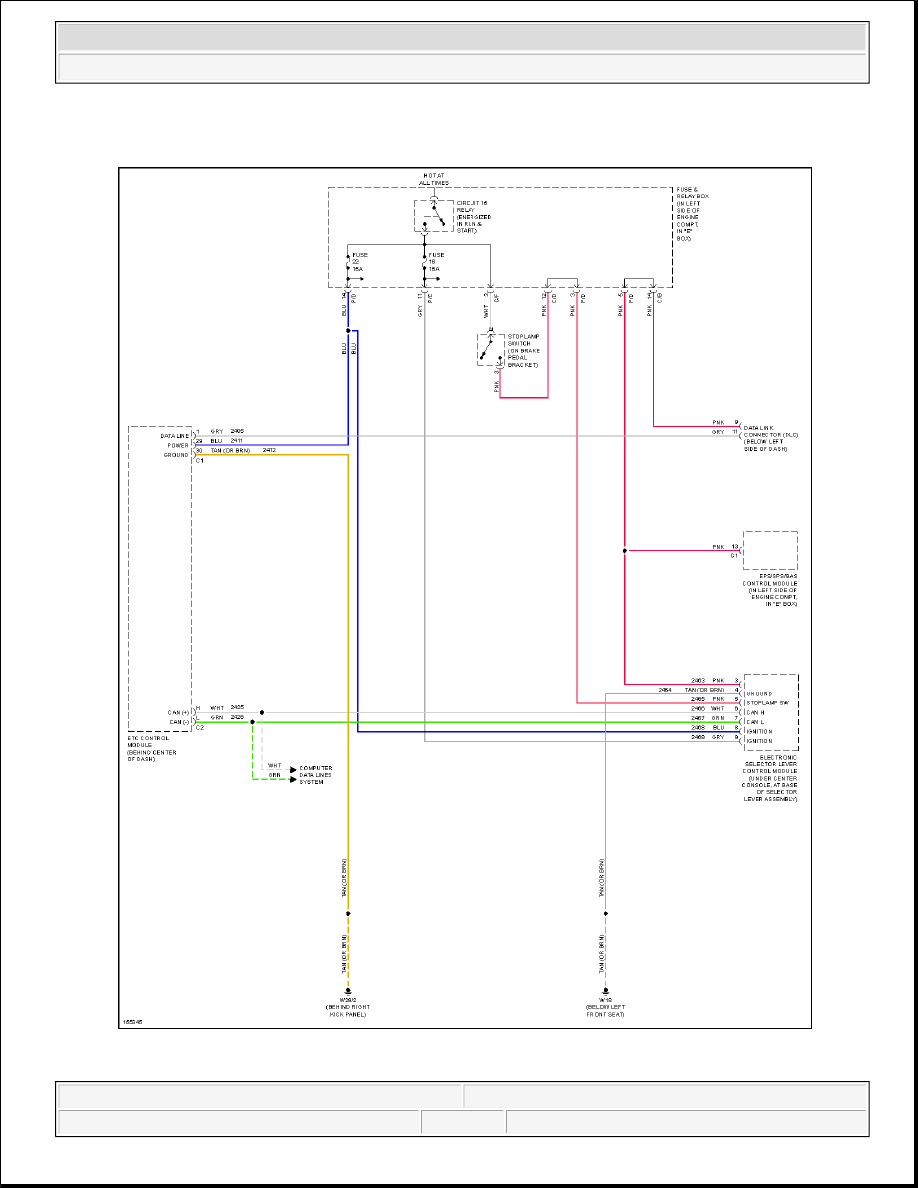

Fig. 56: Shift Interlock Circuit

STARTING/CHARGING



2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me
