2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me



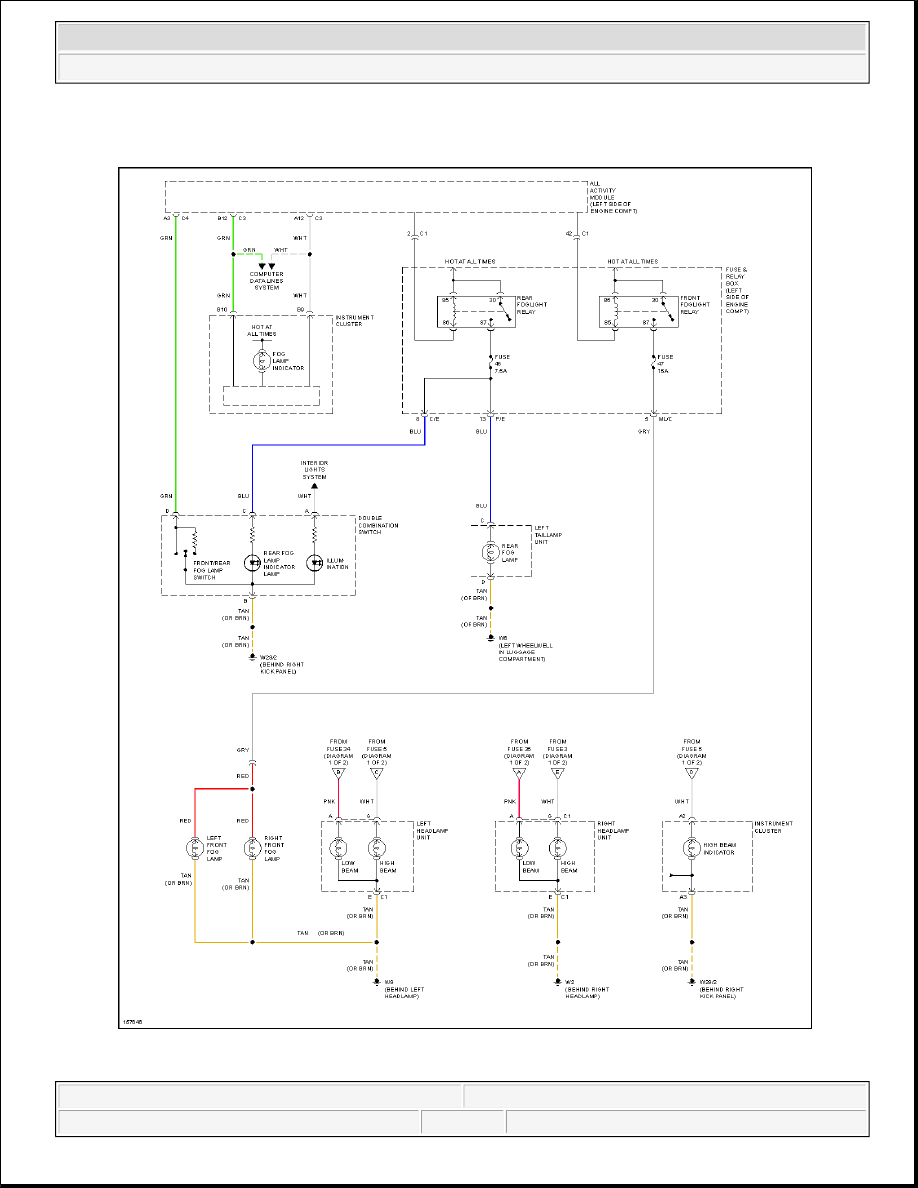

Fig. 29: Headlights Circuit, W/O Xenon Lamps (2 of 2)

HORN



2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me





2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me

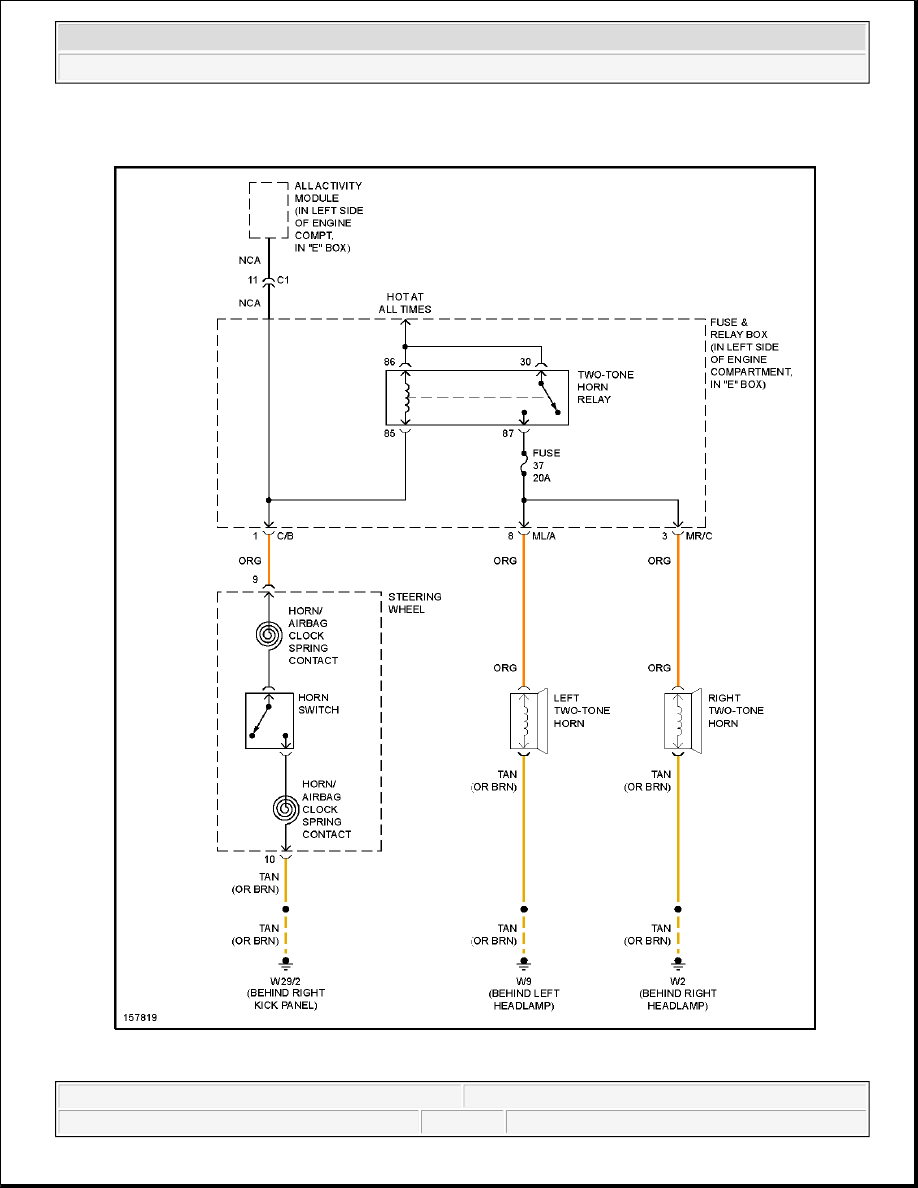

Fig. 30: Horn Circuit

INSTRUMENT CLUSTER



2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me
