2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me

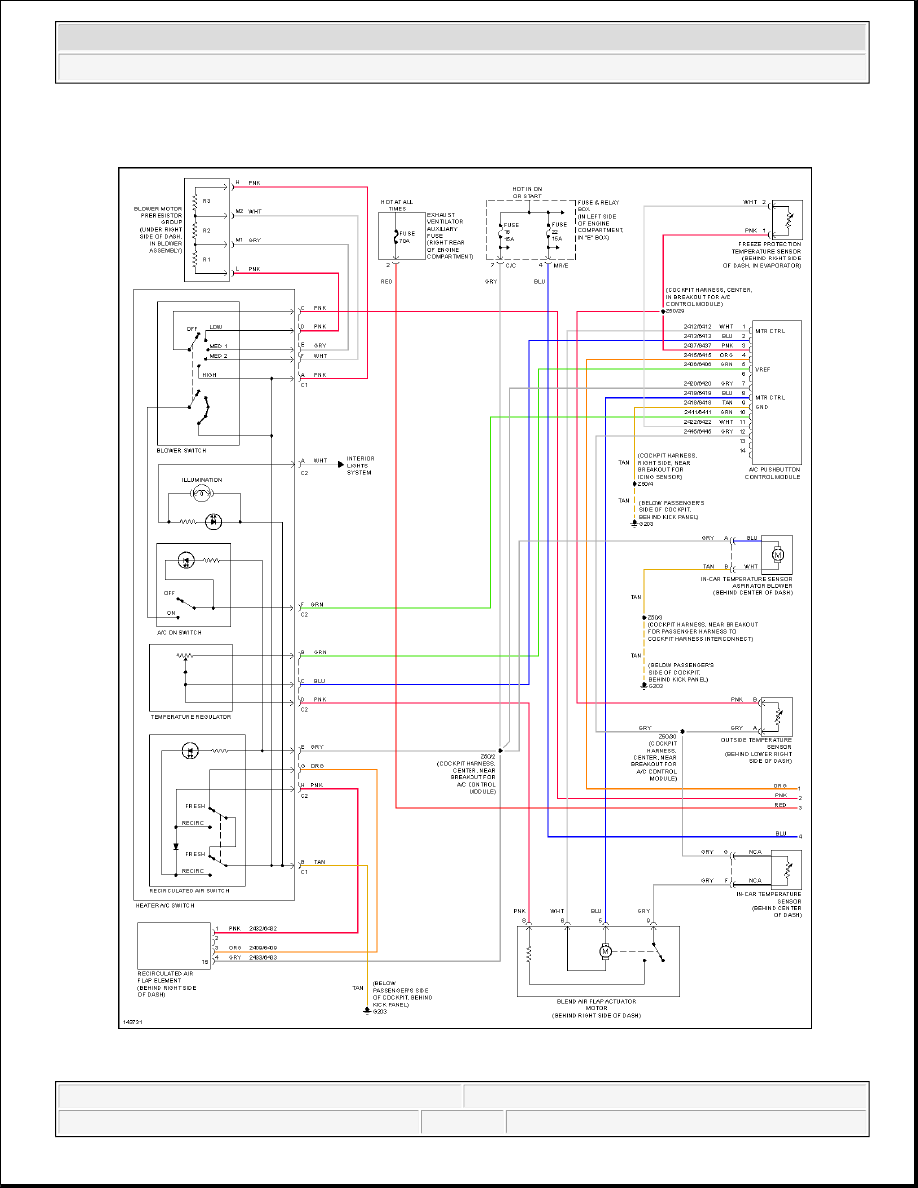

Fig. 1: Manual A/C Circuit, W/ Coolant Fan Control Module (1 of 2)



2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me





2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320



me

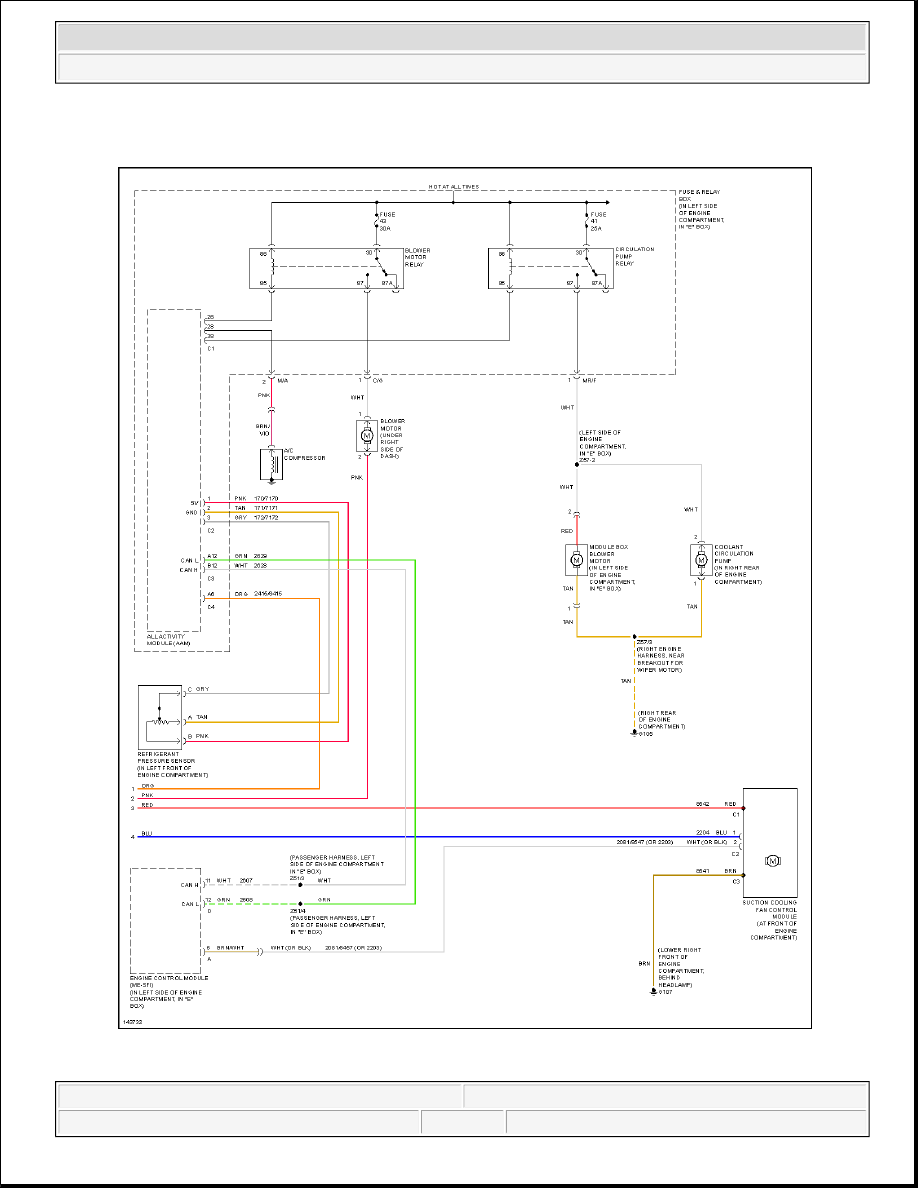

Fig. 2: Manual A/C Circuit, W/ Coolant Fan Control Module (2 of 2)



2001 Mercedes-Benz ML320

2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
