Общие указания

Придерживайтесь рекомендованных установок, приведенных на следующих страницах. В противном случае стекла могут запотеть.

Во избежание запотевания стекол:

• выключайте систему кондиционирования воздуха лишь на короткое время,
• включайте режим рециркуляции воздуха лишь на короткое время,
• включайте функцию "Охлаждение с осушением воздуха",
• при необходимости кратковременно включите функцию "Оттаивание ветрового стекла".

Система кондиционирования воздуха регулирует температуру и влажность воздуха в салоне автомобиля и фильтрует нежелательные вещества из воздуха.

Система кондиционирования воздуха функционирует только при работающем двигателе. Ее оптимальное функционирование обеспечивается только при закрытых боковых стеклах и закрытом верхнем люке.

Информация

В жаркую погоду коротко проветрите автомобиль. Благодаря этому ускоряется процесс охлаждения салона и быстрее устанавливается требуемая температура.

Встроенный фильтр в значительной степени улавливает частицы пыли и сажу и полностью – цветочную пыльцу. Дополнительно в воздухе снижается содержание газообразных вредных веществ и запахов. Загрязненный фильтр ограничивает подачу свежего воздуха в автомобиль. Поэтому учитывайте интервал замены фильтра, приведенный в "Сервисной книжке". Интервал замены фильтра зависит от воздействий окружающей среды, например от сильного загрязнения воздуха, и поэтому может быть короче, чем указано в "Сервисной книжке".

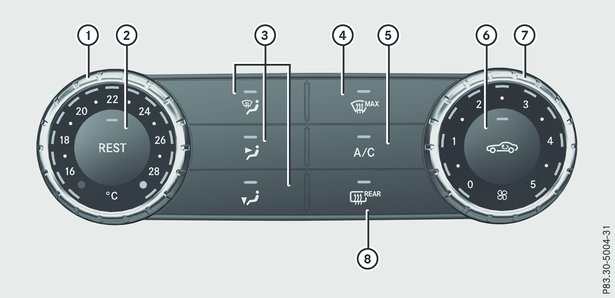

Панель управления системой кондиционирования воздуха

	Установка температуры подробнее
	Включение или выключение режима использования остаточного тепла двигателя подробнее
	Установка распределения воздуха подробнее
	Оттаивание ветрового стекла подробнее
	Включение или выключение охлаждения с осушением воздуха подробнее
	Включение или выключение режима рециркуляции воздуха подробнее
	Установка подачи воздуха подробнее
	Включение или выключение системы обогрева заднего стекла подробнее

Информация об использовании системы кондиционирования воздуха

Система кондиционирования воздуха

Функция пуска / выключения двигателя ECO

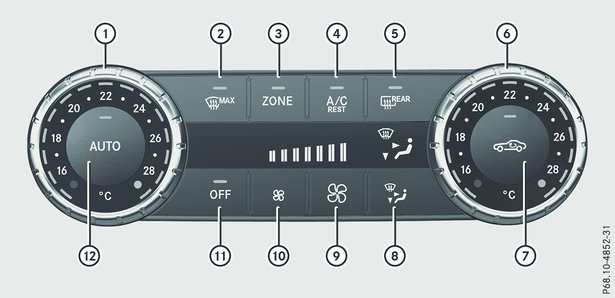

Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК" (2-зональной)

	Установка температуры слева подробнее
	Оттаивание ветрового стекла подробнее
	Включение или выключение функции ZONE подробнее
	Включение или выключение охлаждения с осушением воздуха подробнее
	Включение или выключение режима использования остаточного тепла двигателя подробнее
	Включение или выключение системы обогрева заднего стекла подробнее
	Установка температуры справа подробнее
	Включение или выключение режима рециркуляции воздуха подробнее
	Установка распределения воздуха подробнее
	Увеличение подачи воздуха подробнее
	Уменьшение подачи воздуха подробнее
	Включение или выключение системы кондиционирования воздуха подробнее
	Автоматический режим работы системы кондиционирования воздуха подробнее

Информация об использовании автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК"

Автоматизированная система кондиционирования воздуха

Функция пуска / выключения двигателя ECO

Включение или выключение системы кондиционирования воздуха

Общие указания

При выключенной системе кондиционирования воздуха подача и циркуляция воздуха отключены. Стекла могут запотеть. Поэтому выключайте систему кондиционирования воздуха лишь на короткое время.

Информация

Включайте систему кондиционирования воздуха преимущественно с помощью кнопки   подробнее.



Система кондиционирования воздуха



Поверните ключ в замке зажигания в положение   подробнее.



Включение: поверните регулятор подачи воздуха   вправо в требуемое положение – за исключением положения 0 подробнее.



Выключение: поверните регулятор подачи воздуха   влево в положение 0 подробнее.

Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"



Поверните ключ в замке зажигания в положение   подробнее.



Включение: нажмите на кнопку  .

Контрольная лампа на кнопке   загорается. Подача и распределение воздуха регулируются автоматически.

Или:



Нажмите кнопку  .

Контрольная лампа на кнопке   гаснет. Снова восстанавливаются выбранные ранее установки.



Выключение: нажмите на кнопку  .

Контрольная лампа на кнопке   загорается.

Включение или выключение охлаждения с осушением воздуха

Общие указания

Включение или выключение



Включение: нажмите на кнопку   или  .

Контрольная лампа на кнопке   или  загорается.



Выключение: нажмите на кнопку   или .

Контрольная лампа на кнопке   или  гаснет. Охлаждение с осушением воздуха выключается с задержкой.

Проблемы с функцией "Охлаждение с осушением воздуха"



Проблема	Возможные причины и последствия  Решения
Контрольная лампа на кнопке  или  мигает три раза или остается выключенной. Охлаждение с осушением воздуха больше не поддается включению.	Охлаждение с осушением воздуха отключено из-за неисправности.   Обратитесь в специализированную мастерскую с квалифицированным персоналом.

Автоматический режим работы системы кондиционирования воздуха

Общие указания

Автоматическая регулировка



Поверните ключ в замке зажигания в положение   подробнее.



Произведите установку требуемой температуры.



Включение: нажмите на кнопку  .

Контрольная лампа на кнопке   загорается. Автоматический режим подачи и распределения воздуха включается.



Переключение на ручной режим: нажмите на кнопку  .

Или:



Нажмите на кнопку   или .

Контрольная лампа на кнопке   гаснет.

Установка температуры

Система кондиционирования воздуха



Поверните ключ в замке зажигания в положение   подробнее.



Увеличение или уменьшение: поверните регулятор   вправо или влево подробнее.



Изменяйте температуру только небольшими шагами. Начинайте с 22  .



Информация

Если Вы поворачиваете регулятор   влево до самой низкой установки температуры, то в зависимости от температуры наружного воздуха возможно автоматическое включение режима рециркуляции воздуха.



Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"

Вы можете устанавливать температуру отдельно для сторон водителя и переднего пассажира.



Поверните ключ в замке зажигания в положение   подробнее.



Повышение или понижение: поверните регуляторы   или  вправо или влево подробнее.



Изменяйте температуру только небольшими шагами. Начинайте с 22  .



Информация

Если Вы поворачиваете регуляторы   и  влево до самой низкой установки температуры, то в зависимости от температуры наружного воздуха возможно автоматическое включение режима рециркуляции воздуха.



Установка распределения воздуха

Система кондиционирования воздуха



Поверните ключ в замке зажигания в положение   подробнее.



Нажмите на одну или несколько кнопок  , .

Соответствующая контрольная лампа загорается.

	Вы можете установить следующие положения распределения воздуха:
	Воздух направляется через дефлекторы оттаивания стекол.
	Воздух направляется через дефлекторы в пространстве для ног.
	Воздух направляется через средние и боковые дефлекторы.

Информация

Возможно одновременное активирование нескольких положений распределения воздуха. Для этого нажмите на несколько кнопок распределения воздуха. В таком случае воздух направляется через различные вентиляционные дефлекторы.



Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"



Поверните ключ в замке зажигания в положение   подробнее.



Нажимайте на кнопку   до тех пор, пока на дисплее не появится требуемый символ.

	Вы можете установить следующие положения распределения воздуха:
	Воздух направляется через средние и боковые дефлекторы.
	Воздух направляется через дефлекторы в пространстве для ног.
	Воздух направляется через средние и боковые дефлекторы и дефлекторы в пространстве для ног.
	Воздух направляется через дефлекторы оттаивания стекол.
	Воздух направляется через дефлекторы оттаивания стекол, средние и боковые дефлекторы.
	Воздух направляется через дефлекторы оттаивания стекол и дефлекторы в пространстве для ног.
	Воздух направляется через дефлекторы оттаивания стекол, средние и боковые дефлекторы и дефлекторы в пространстве для ног.

Информация

Независимо от выбранного распределения воздуха воздух всегда направляется через боковые дефлекторы. Закрывание боковых дефлекторов возможно только путем полного закрывания регулируемых крестовидных сопел в боковых дефлекторах подробнее.



Установка подачи воздуха

Система кондиционирования воздуха



Поверните ключ в замке зажигания в положение   подробнее.



Увеличение или уменьшение: поверните регулятор   вправо или влево подробнее.

Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"



Поверните ключ в замке зажигания в положение   подробнее.



Увеличение или уменьшение: нажмите на кнопку   или .

Включение или выключение функции ZONE

Эта функция имеется только в автоматизированной системе кондиционирования воздуха "ТЕРМОТРОНИК".



Включение: нажмите на кнопку  .

Контрольная лампа на кнопке   загорается. Установка температуры, произведенная для стороны водителя, не перенимается для стороны переднего пассажира.



Выключение: нажмите на кнопку  .

Контрольная лампа на кнопке   гаснет. Установка температуры, произведенная для стороны водителя, перенимается для стороны переднего пассажира.

Оттаивание ветрового стекла

Общие указания

Включение или выключение функции "Оттаивание ветрового стекла"



Поверните ключ в замке зажигания в положение   подробнее.



Включение: нажмите на кнопку  .

Контрольная лампа на кнопке   загорается.

Система кондиционирования воздуха включает следующие функции:

• увеличение подачи воздуха,
• повышение температуры,
• распределение воздуха на ветровое стекло и передние боковые стекла,
• выключение режима рециркуляции воздуха.



Выключение: нажмите на кнопку  .

Контрольная лампа на кнопке   гаснет. Снова восстанавливаются выбранные ранее установки. Режим рециркуляции воздуха остается выключенным.

Или:



Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК": нажмите на кнопку  .

Контрольная лампа на кнопке   гаснет. Подача и распределение воздуха регулируются автоматически.

Устранение запотевания стекол

Запотевание стекол изнутри



Включите функцию "Охлаждение с осушением воздуха"   или .



Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК": включите автоматический режим  .



Если запотевание стекол не исчезает: включите функцию "Оттаивание ветрового стекла"  .

Информация

Пользуйтесь этой функцией только короткое время, пока не исчезнет запотевание ветрового стекла.



Запотевание стекол снаружи



Включите стеклоочистители.



Система кондиционирования воздуха: нажмите на кнопку   или .



Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК": нажмите на кнопку   и держите ее нажатой до тех пор, пока на дисплее не появится   или .

Информация

Пользуйтесь этой функцией только короткое время, пока не исчезнет запотевание ветрового стекла.



Система обогрева заднего стекла

Общие указания

Включение или выключение



Поверните ключ в замке зажигания в положение   подробнее.



Нажмите кнопку  .

Контрольная лампа на кнопке   загорается или гаснет.

Проблемы с системой обогрева заднего стекла

Проблема

Возможные причины и последствия  Решения

Контрольная лампа на кнопке  мигает. Система обогрева заднего стекла выключилась преждевременно или не поддается включению.

Напряжение бортовой сети упало ниже нормы, так как включено слишком большое число потребителей электроэнергии.   Выключите ненужные потребители электроэнергии, например, лампу для чтения, внутреннее освещение или систему обогрева сидений. При достаточном уровне зарядки аккумуляторной батареи система обогрева заднего стекла снова поддается включению. Крыша открыта.   Закройте верхний люк. После закрывания крыши система обогрева заднего стекла снова поддается включению.

Включение или выключение режима рециркуляции воздуха

Общие указания

Включение или выключение



Поверните ключ в замке зажигания в положение   подробнее.



Включение: нажмите на кнопку  .

Контрольная лампа на кнопке   загорается.

Информация

Режим рециркуляции воздуха включается автоматически при высокой температуре наружного воздуха или при высоком наружном содержании ОГ (только при оснащении автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК"). При автоматическом включении режима рециркуляции воздуха контрольная лампа на кнопке  не загорается. Примерно через 30 минут начинается частичная подача приточного воздуха.





Выключение: нажмите на кнопку  .

Контрольная лампа на кнопке   гаснет.

Информация

Режим рециркуляции воздуха автоматически выключается примерно через:

• пять минут при температуре наружного воздуха ниже примерно 5
• пять минут, если охлаждение с осушением воздуха выключено
• 30 минут при температуре наружного воздуха выше примерно 5   и включенной функции "Охлаждение с осушением воздуха"



Комфортабельное открывание / закрывание при помощи кнопки режима рециркуляции воздуха

ОСТОРОЖНО





Комфортабельное закрывание: нажмите на кнопку   и держите ее нажатой до тех пор, пока боковые стекла полностью не закроются.

Контрольная лампа на кнопке   загорается. Режим рециркуляции воздуха включается.

Если при комфортабельном закрывании части тела находятся в зоне закрывания, то действуйте следующим образом:



Отпустите кнопку  .

Боковые стекла останавливаются.



Для открывания или закрывания боковых стекол нажмите на кнопку  .

Информация

Указания по автоматической функции реверса для боковых стекол – см. здесь подробнее.





Комфортабельное открывание: нажмите на кнопку   и держите ее нажатой до тех пор, пока не откроются боковые стекла. Боковые стекла перемещаются в первоначальное положение.

Контрольная лампа на кнопке   гаснет. Режим рециркуляции воздуха выключается.

Информация

Если после комфортабельного закрывания Вы открываете боковые стекла вручную, то при комфортабельном открывании они остаются в этом положении.



Включение или выключение режима использования остаточного тепла двигателя

Общие указания

Включение или выключение



Поверните ключ в замке зажигания в положение   или выньте его подробнее.



Включение: нажмите на кнопку   или  .

Контрольная лампа на кнопке   или  загорается.

Информация

Независимо от установки подачи воздуха вентилятор работает на низкой ступени.

Если Вы включаете функцию "Режим использования остаточного тепла двигателя" при высокой температуре, то включается только система вентиляции. Вентилятор работает на средней ступени.





Выключение: нажмите на кнопку   или .

Контрольная лампа на кнопке   или  гаснет.

Режим использования остаточного тепла двигателя выключается автоматически:

• примерно через 30 минут,
• при включении зажигания
• при падении напряжения аккумуляторной батареи

Важные указания по технике безопасности

ОСТОРОЖНО



Для беспрепятственной подачи в автомобиль свежего воздуха через вентиляционные дефлекторы учитывайте следующие указания:

• Следите за тем, чтобы воздухозаборная решетка на капоте и на стороне переднего пассажира была свободна, например, ото льда, снега или листвы.
• Ничем не загораживайте вентиляционные дефлекторы и вентиляционные решетки в автомобиле.

Информация

С целью регулировки потока воздуха регулируемые крестовидные сопла в вентиляционных дефлекторах можно повернуть в вертикальное или горизонтальное положение.

Для оптимальной работы системы кондиционирования воздуха в автомобиле полностью откройте вентиляционные дефлекторы и установите регулируемые крестовидные сопла в среднее положение.



Установка средних дефлекторов



Открывание среднего дефлектора: поверните регулируемое крестовидное сопло в одном из средних дефлекторов   влево.



Закрывание среднего дефлектора: поверните регулируемое крестовидное сопло в одном из средних дефлекторов   вправо до фиксации.

Установка боковых дефлекторов

	Дефлектор оттаивания бокового стекла
	Боковой дефлектор



Открывание бокового дефлектора: поверните регулируемое крестовидное сопло в боковом дефлекторе влево.



Закрывание бокового дефлектора: поверните регулируемое крестовидное сопло в боковом дефлекторе   вправо до фиксации.

Установка интенсивности вентилятора дефлекторов системы AIRSCARF

ОСТОРОЖНО



Интенсивность вентилятора дефлекторов системы AIRSCARF   можно установить при помощи кнопки системы AIRSCARF подробнее.

////////////////////////////////

содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..
