Мерседес-Бенц GL (внедорожник).
Обзор систем кондиционирования воздуха
Быстрый доступОбщие указания
Придерживайтесь рекомендованных установок,
приведенных на следующих страницах. Иначе
могут запотеть стекла.
Во избежание запотевания стекол:
Система кондиционирования воздуха регулирует
температуру и влажность воздуха в салоне
автомобиля и фильтрует нежелательные
вещества из воздуха.
Система кондиционирования воздуха
функционирует только при работающем
двигателе. Ее оптимальное функционирование
обеспечивается только при закрытых боковых
стеклах и закрытом верхнем люке.
Функция "Режим использования остаточного
тепла двигателя" может быть включена или
выключена только при выключенном зажигании подробнее.
Вверх
Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМАТИК" (2-зональной)
Вверх
Информация об использовании автоматизированной системы кондиционирования воздуха "ТЕРМАТИК"
Ниже приведены указания и рекомендации по
оптимальному использованию
автоматизированной системы кондиционирования
воздуха "ТЕРМАТИК".
Во время автоматического выключения
двигателя функцией пуска / выключения
двигателя ECO система кондиционирования
воздуха работает лишь с пониженной
мощностью. При необходимости включения
полной мощности системы кондиционирования
воздуха Вы можете выключить функцию пуска /
выключения двигателя ECO при помощи кнопки
ECO подробнее.
Вверх

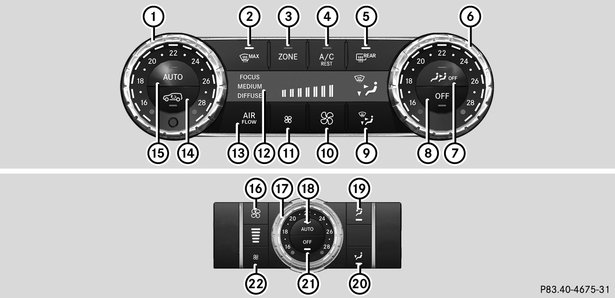

Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК" (3-зональной)
Вверх
Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК" с дополнительной системой кондиционирования воздуха в задней части автомобиля (3-зональной)
Вверх
Информация об использовании автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК"
Ниже приведены указания и рекомендации по
оптимальному использованию
автоматизированной системы кондиционирования
воздуха "ТЕРМОТРОНИК".
Во время автоматического выключения
двигателя функцией пуска / выключения
двигателя ECO система кондиционирования
воздуха работает лишь с пониженной
мощностью. При необходимости включения
полной мощности системы кондиционирования
воздуха Вы можете выключить функцию пуска /
выключения двигателя ECO при помощи кнопки
ECO подробнее.
Mercedes-Benz GL (внедорожник).
Управление системами кондиционирования воздуха
Быстрый доступВключение или выключение системы кондиционирования воздухаОбщие указания
При выключенной системе кондиционирования
воздуха подача и циркуляция воздуха
отключены. Стекла могут запотеть. Поэтому
выключайте систему кондиционирования воздуха
лишь на короткое время.
Вы можете включать и выключать систему
кондиционирования воздуха также и в задней
части салона с помощью кнопок
и .
Включение / выключение
Поверните ключ в замке зажигания в
положение 2 подробнее.
Включение: нажмите на кнопку
.
Контрольная лампа на кнопке
загорается.
Подача и распределение воздуха
регулируются автоматически.
Или:
Нажмите кнопку
.
Контрольная лампа на кнопке
гаснет.
Снова восстанавливаются выбранные
ранее установки.
Выключение: нажмите на
кнопку
.
Контрольная лампа на кнопке
загорается.
Вверх
Включение или выключение охлаждения с осушением воздухаОбщие указания
При выключении функции "Охлаждение с
осушением воздуха" охлаждение воздуха в
автомобиле при теплой погоде не
производится. Кроме того, осушение воздуха в
автомобиле не производится. Стекла
запотевают быстрее. Поэтому выключайте
функцию "Охлаждение с осушением воздуха"
лишь на короткое время.
Функция "Охлаждение с осушением воздуха"
функционирует только при работающем
двигателе. Охлаждение и осушение воздуха в
автомобиле производится в соответствии с
выбранной температурой.
При включенном режиме охлаждения под днищем
автомобиля может скапливаться конденсат. Это
нормальное явление и не является признаком
дефекта.
Включение или выключение
Включение: нажмите на кнопку
или .
Контрольная лампа на кнопке
или загорается.
Выключение: нажмите на
кнопку
или .
Контрольная лампа на кнопке
или гаснет.
Охлаждение с осушением воздуха
выключается с задержкой.
Проблемы с функцией "Охлаждение с осушением воздуха"
Вверх
Автоматический режим работы системы кондиционирования воздухаОбщие указания
При выключении функции "Охлаждение с
осушением воздуха" охлаждение воздуха в
автомобиле в жаркую погоду не производится.
Кроме того, осушение воздуха в автомобиле не
производится. Стекла запотевают быстрее.
Поэтому выключайте функцию "Охлаждение с
осушением воздуха" лишь на короткое время.
В автоматическом режиме установленная
температура автоматически поддерживается
постоянной. С этой целью производится
автоматическая адаптация температуры
поступающего воздуха, а также подачи и
распределения воздуха.
При включенной функции "Охлаждение с
осушением воздуха" обеспечивается
оптимальное функционирование автоматического
режима. При необходимости охлаждение с
осушением воздуха может быть выключено.
Вы можете производить автоматическую
регулировку системы кондиционирования
воздуха в задней части автомобиля также при
помощи кнопки
в
задней части автомобиля.
Автоматическая регулировка
Поверните ключ в замке зажигания в
положение 2 подробнее.
Произведите установку требуемой
температуры.
Включение: нажмите на кнопку
.
Контрольная лампа на кнопке
загорается.
Автоматический режим подачи и
распределения воздуха включается.
Переключение на ручной режим: нажмите
на кнопку
.
Или:
Нажмите на кнопку
или .
Контрольная лампа на кнопке
гаснет.
Автоматизированная система кондиционирования
воздуха "ТЕРМОТРОНИК": при включенном
автоматическом режиме Вы можете выбрать вид
режима кондиционирования подробнее.
Вверх
Установка вида режима кондиционирования
Поверните ключ в замке зажигания в
положение 2 подробнее.
Нажмите на кнопку
.
Нажимайте на кнопку
до
тех пор, пока на дисплее не появится
требуемый вид режима
кондиционирования.
Вверх
Установка температурыАвтоматизированная система кондиционирования воздуха "ТЕРМАТИК"Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК"
Вы можете устанавливать температуру воздуха
отдельно для сторон водителя и переднего
пассажира, а также для задней части
автомобиля.
Поверните ключ в замке зажигания в
положение 2 подробнее.
Повышение или понижение
температуры в передней части
автомобиля: поверните
регуляторы
или влево
или вправо подробнее.
Изменяйте температуру только
небольшими шагами. Начинайте с
22
.
Повышение или понижение температуры
в задней части автомобиля через
переднюю панель управления: нажмите
на кнопку
.
Контрольная лампа на кнопке
гаснет.
Установка температуры, произведенная
на стороне водителя, перенимается
для задней части автомобиля и
стороны переднего пассажира.
Поверните регулятор
влево
или вправо подробнее.
Изменяйте температуру только
небольшими шагами. Начинайте с
22
.
Повышение или понижение
температуры в задней части
автомобиля через заднюю панель
управления: поверните
регулятор
на
задней панели управления влево
или вправо подробнее.
Изменяйте температуру только
небольшими шагами. Начинайте с
22
.
Вверх
Установка распределения воздухаПоложения распределения воздуха
Установка
Поверните ключ в замке зажигания в
положение 2 подробнее.
Нажимайте на кнопку
до
тех пор, пока на дисплее не появится
требуемый символ.
Вверх
Установка подачи воздуха
Поверните ключ в замке зажигания в
положение 2 подробнее.
Увеличение: нажмите на
кнопку
.
Уменьшение: нажмите на
кнопку
.
Вверх
Включение или выключение функции ZONE
Включение: нажмите на кнопку
.
Контрольная лампа над кнопкой
загорается.
Автоматизированная система
кондиционирования воздуха
"ТЕРМАТИК": установка температуры,
произведенная на стороне водителя,
не перенимается для стороны
переднего пассажира.
Автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": установка
температуры, произведенная на
стороне водителя, не перенимается
для стороны переднего пассажира и
для задней части автомобиля.
Выключение: нажмите на
кнопку
.
Контрольная лампа над кнопкой
гаснет.
Автоматизированная система
кондиционирования воздуха
"ТЕРМАТИК": установка температуры,
произведенная на стороне водителя,
перенимается для стороны переднего
пассажира.
Автоматизированная система
кондиционирования воздуха
"ТЕРМОТРОНИК": установка
температуры, произведенная на
стороне водителя, перенимается для
стороны переднего пассажира и для
задней части автомобиля.
Вверх
Оттаивание ветрового стеклаОбщие указания
Вы можете использовать эту функцию для
оттаивания ветрового стекла или для
устранения запотевания с внутренней стороны
ветрового и боковых стекол.
Выключайте функцию "Оттаивание ветрового
стекла" сразу же после оттаивания и
исчезновения запотевания ветрового стекла.
Включение / выключение
Поверните ключ в замке зажигания в
положение 2 подробнее.
Включение: нажмите на кнопку
.
Контрольная лампа на кнопке
загорается.
Система кондиционирования воздуха
включает следующие функции:
Выключение: нажмите на
кнопку
.
Контрольная лампа на кнопке
гаснет.
Снова восстанавливаются выбранные
ранее установки. Режим рециркуляции
воздуха остается выключенным.
Или:
Нажмите на кнопку
.
Контрольная лампа на кнопке
гаснет.
Подача и распределение воздуха
регулируются автоматически.
Или:
Или:
Нажмите на кнопку
или .
Вверх
Устранение запотевания стеколЗапотевание стекол изнутри
Включите функцию "Охлаждение с
осушением воздуха"
или .
Включите автоматический режим
.
Если запотевание стекол не
устраняется: включите функцию
"Оттаивание ветрового стекла" подробнее.
Запотевание стекол снаружи
Нажмите на кнопку
и
держите ее нажатой до тех пор, пока
на дисплее не появится индикация
или .
Вверх
Система обогрева заднего стеклаОбщие указания
Система обогрева заднего стекла потребляет
много электроэнергии. Поэтому выключайте ее
сразу же после исчезновения запотевания. В
противном случае автоматическое отключение
системы обогрева заднего стекла происходит
только через несколько минут.
При недостаточном напряжении бортовой сети
система обогрева заднего стекла может
отключиться.
Включение / выключение
Поверните ключ в замке зажигания в
положение 2 подробнее.
Нажмите кнопку
.
Контрольная лампа на кнопке
загорается
или гаснет.
Проблемы с системой обогрева заднего стекла
Вверх
Включение или выключение режима рециркуляции воздухаОбщие указания
При проникновении снаружи в автомобиль
неприятных запахов Вы можете временно
прекратить подачу свежего воздуха. В таком
случае производится только рециркуляция
воздуха в автомобиле.
При включении режима рециркуляции воздуха
стекла запотевают быстрее, в особенности при
низкой температуре наружного воздуха. Во
избежание запотевания стекол включайте режим
рециркуляции воздуха только на короткое
время.
Включение или выключение
Поверните ключ в замке зажигания в
положение 2 подробнее.
Включение: нажмите на кнопку
.
Контрольная лампа на кнопке
загорается.
Выключение: нажмите на
кнопку
.
Контрольная лампа на кнопке
гаснет.
Вверх
Комфортабельное открывание / закрывание при помощи кнопки режима рециркуляции воздуха
Комфортабельное закрывание
(автомобили со сдвижным верхним
люком или с панорамной сдвижной
панелью крыши): нажмите на
кнопку
и
держите ее нажатой до тех пор, пока
не закроются боковые стекла и
сдвижной верхний люк или панорамная
сдвижная панель крыши.
Контрольная лампа на кнопке
загорается.
Режим рециркуляции воздуха
включается.
Комфортабельное закрывание
(автомобили без сдвижного верхнего
люка или панорамной сдвижной панели
крыши): нажмите на кнопку
и
держите ее нажатой до тех пор, пока
не закроются боковые стекла.
Контрольная лампа на кнопке
загорается.
Режим рециркуляции воздуха
включается.
Если при комфортабельном закрывании части
тела находятся в зоне закрывания, то
действуйте следующим образом:
Для остановки бокового стекла
нажмите на кнопку
.
Боковые стекла останавливаются.
Затем для открывания боковых стекол
повторно нажмите на кнопку
.
Или:
Еще раз нажмите на кнопку
и
держите ее нажатой дольше двух
секунд.
Боковые стекла двигаются в
противоположном направлении.
Только автомобили со сдвижным
верхним люком или панорамной
сдвижной панелью крыши: для
остановки сдвижного верхнего люка
или панорамной сдвижной панели крыши
нажмите на кнопку
.
Сдвижной верхний люк или панорамная
сдвижная панель крыши
останавливается.
Затем для открывания сдвижного
верхнего люка или панорамной
сдвижной панели крыши потяните
кнопку назад.
Комфортабельное открывание
(автомобили со сдвижным верхним
люком или с панорамной сдвижной
панелью крыши): нажмите на
кнопку
и
держите ее нажатой до тех пор, пока
не откроются боковые стекла и
сдвижной верхний люк или панорамная
сдвижная панель крыши. Боковые
стекла и сдвижной верхний люк или
панорамная сдвижная панель крыши
перемещаются в первоначальное
положение.
Контрольная лампа на кнопке
гаснет.
Режим рециркуляции воздуха
выключается.
Комфортабельное открывание
(автомобили без сдвижного верхнего
люка или панорамной сдвижной панели
крыши): нажмите на кнопку
и
держите ее нажатой до тех пор, пока
не откроются боковые стекла. Боковые
стекла перемещаются в первоначальное
положение.
Контрольная лампа на кнопке
гаснет.
Режим рециркуляции воздуха
выключается.
Вверх
Включение или выключение режима использования остаточного тепла двигателяОбщие указания
После выключения двигателя его остаточного
тепла достаточно для обогрева стоящего
автомобиля в течение примерно 30 минут.
Продолжительность обогрева зависит от
установленной температуры в салоне.
Включение / выключение
Включение: нажмите на кнопку
или .
Контрольная лампа на кнопке
или загорается.
Выключение: нажмите на
кнопку
или .
Контрольная лампа на кнопке
или гаснет.
Режим использования остаточного тепла двигателя
выключается автоматически:
Вверх
Система отопления независимого действияВажные указания по технике безопасности
Система отопления независимого действия
установлена в автомобиле под передним левым
крылом. Место выпуска отработавших газов
находится за левым передним колесом.
Регулярно включайте систему отопления
независимого действия один раз в месяц
примерно на десять минут.
Система отопления независимого действия
нагревает воздух внутри автомобиля до
установленной температуры При этом она не
зависит от отходящего тепла работающего
двигателя. Система отопления независимого
действия работает на топливе, поступающем
непосредственно из топливного бака
автомобиля. Поэтому для нормального
функционирования системы отопления
независимого действия топливный бак должен
быть заполнен как минимум до уровня
минимального резерва.
Система отопления независимого действия или
вентиляции независимого действия
автоматически адаптируется к изменениям
температуры наружного воздуха и погодным
условиям. Поэтому возможны переключения
системы с режима вентиляции на режим
отопления и с режима отопления на режим
вентиляции.
Система отопления независимого действия
выключается при выключении двигателя.
Система вентиляции независимого действия
выключается уже при поворачивании ключа в
положение 2 подробнее.
Система отопления независимого действия
автоматически выключается через 50 минут.
Продолжительность ее работы Вы можете
изменить. Для этого обратитесь в
специализированную мастерскую с
квалифицированным персоналом.
Система вентиляции независимого действия не
производит охлаждение воздуха в автомобиле
ниже температуры наружного воздуха.
Перед включением
Поверните ключ в замке зажигания в
положение 2 подробнее.
Произведите установку требуемой
температуры.
Включение системы отопления или вентиляции
независимого действия возможно также при
ручной регулировке системы кондиционирования
воздуха. Оптимальный микроклимат в салоне
достигается включением автоматического
режима. Установите температуру 22
.
Включение или выключение системы отопления
независимого действия или системы вентиляции
независимого действия можно производить
через кнопки на центральной консоли или
через устройство дистанционного управления.
С помощью бортового компьютера Вы можете
установить до трех значений времени отъезда
и одно из них предварительно выбрать подробнее.
Включение или выключение системы отопления / вентиляции независимого действия при помощи кнопки на центральной консолиОбщие указания
Цвета контрольных ламп на кнопке
имеют
следующее значение:
Включение или выключение
Включение системы отопления
независимого действия или системы
вентиляции независимого действия: нажмите
на кнопку
.
Красная или синяя контрольная лампа
на кнопке
загорается.
Выключение системы отопления
независимого действия или системы
вентиляции независимого действия: нажмите
на кнопку
.
Красная или синяя контрольная лампа
на кнопке
гаснет.
Включение или выключение системы отопления / вентиляции независимого действия при помощи устройства дистанционного управленияОбщие указания
В комплектацию автомобиля входит одно
устройство дистанционного управления.
Возможно оснащение автомобиля еще двумя
дополнительными устройствами дистанционного
управления. Для получения дальнейшей
информации обратитесь в специализированную
мастерскую с квалифицированным персоналом.
Храните устройство дистанционного управления
системой отопления независимого действия
так, чтобы система отопления независимого
действия не могла непроизвольно включиться.
Следите за тем, чтобы устройство
дистанционного управления системой отопления
независимого действия хранилось в
недоступном для детей месте.
Радиус действия пульта дистанционного управления
составляет примерно 300 м . Радиус действия
уменьшается:
Если элемент питания пульта дистанционного
управления имеет слабый заряд, то на дисплее
слева отображается символ пустого элемента
питания. Замените элемент питания пульта
дистанционного управления и соблюдайте при
замене элемента питания важные указания по
технике безопасности подробнее.
Включение и выключение системы отопления или вентиляции независимого действия
Включение: нажмите и
удерживайте кнопку
.
На дисплее устройства дистанционного
управления индицируется ON (Вкл.).
Выключение: нажмите и
удерживайте кнопку
.
На дисплее устройства дистанционного
управления индицируется OFF (Выкл.).
Проверка состояния системы отопления независимого действия или системы вентиляции независимого действия
Коротко нажмите на кнопку
.
Если двигатель после запуска еще не достиг
своей рабочей температуры, время работы
системы отопления независимого действия
продлевается. Система отопления независимого
действия продолжает работать до тех пор,
пока двигатель не достигнет рабочей
температуры. В этом случае на дисплее пульта
дистанционного управления отображается
символ
,
а для времени работы – ноль минут.
Установка времени отъезда
Перед установкой времени отъезда убедитесь,
что в автомобиле правильно установлено время
(см. отдельное руководство по эксплуатации).
В противном случае система отопления
независимого действия может включиться в
неправильное время и, возможно, в не
предназначенном для этого месте стоянки. При
установке времени отъезда соблюдайте важные
указания по технике безопасности подробнее.
Коротко нажмите на кнопку
.
Нажимайте на кнопки
или до
тех пор, пока на дисплее не появится
подлежащее изменению время.
Нажмите одновременно на кнопки
и .
Мигает символ
на
дисплее устройства дистанционного
управления.
Установите при помощи кнопок
или требуемое
время отъезда.
Нажмите одновременно на кнопки
и .
Новое время отъезда введено в
память.
Активирование установленного времени отъезда
Коротко нажмите на кнопку
.
Нажимайте на кнопки
или до
тех пор, пока на дисплее не появится
требуемое время отъезда.
Нажмите кнопку
.
На дисплее появляется символ
,
время отъезда и в зависимости от
выбранного времени отъезда – буква A,
B или C.
Деактивирование установленного времени отъезда
Коротко нажмите на кнопку
.
На дисплее появляется состояние
системы отопления независимого
действия.
Нажмите кнопку
.
На дисплее появляется первое
введенное в память время отъезда.
Нажмите кнопку
.
На дисплее устройства дистанционного
управления индицируется OFF (Выкл.).
Замена элемента питания устройства дистанционного управленияВажные указания по технике безопасностиЗамена элемента питания
Если элемент питания требует замены, то на
дисплее слева отображается символ пустого
элемента питания. Для замены элемента
питания Вам необходима литиевый элемент
питания типа CR2450.
При помощи острого предмета нажмите
в выемку
.
Сдвиньте крышку элемента питания
в
направлении стрелки назад.
Выньте старый элемент питания
.
Вставьте новый элемент питания
надписью вверх.
Сдвиньте крышку элемента питания
против
направления стрелки до фиксации.
Проверьте управление функциями
системы отопления независимого
действия автомобиля при помощи
устройства дистанционного
управления.
Проблемы с системой отопления / вентиляции независимого действия
Установка вентиляционных дефлекторов
Быстрый доступВажные указания по технике безопасности
Для беспрепятственной подачи в автомобиль
свежего воздуха через вентиляционные дефлекторы
учитывайте следующие указания:
Вверх
Установка средних дефлекторов
Открывание или закрывание: поверните
регуляторы
и влево
или вправо.
Вверх
Установка боковых дефлекторов
Открывание или закрывание: поверните
регулятор
вверх
или вниз.
Вверх
Установка вентиляционного дефлектора в вещевом ящике
При включенной системе кондиционирования
воздуха вещевой ящик можно вентилировать,
например, для охлаждения содержимого. Объем
подачи воздуха зависит от выбранных
установок подачи и распределения воздуха.
Открывание или закрывание: поверните
регулятор
влево
или вправо.
Вверх
Установка дефлекторов в задней части автомобиляУстановка средних дефлекторов в задней части автомобиля
Открывание или закрывание: поверните
регулятор
вверх
или вниз.
Установка боковых дефлекторов в задней части автомобиля
|
Боковой дефлектор в задней части автомобиля | |
Регулятор бокового дефлектора в задней части автомобиля |
Боковой дефлектор в задней части автомобиля | |
Регулятор бокового дефлектора в задней части автомобиля |
Боковой дефлектор в задней части автомобиля | |
Регулятор бокового дефлектора в задней части автомобиля |
////////////////////////////////
содержание .. 20 21 22 23 24 25 26 27 28 ..
