29.19 Установите на место верхнюю наклад­

ку 1 щитка и закрепите её двумя шурупами

с головкой под многогранный торцовый

ключ. Автомобили выпуска до 2/01 года

30.6 Вывинтите три болта 1 крепления и

отсоедините подрулевые выключатели от

рулевой колонки

в монтажный отсек, подсоеди­

ните штекеры и закрепите их

скобой 1, поддев её отверткой

(см. иллюстрацию).

16  А в т о м о б и л и выпуска до

2/01 года. Закрепите щиток при­

боров двумя шурупами с голов­

ками под многогранный торцо­

вый ключ.

17  А в т о м о б и л и  в ы п у с к а с

3/01 года. Закрепите щиток при­

боров монтажном отсеке одним

шурупом.

18 Автомобили выпуска с

3/01 года. Поставьте на место

температурный датчик.

1 9 А в т о м о б и л и выпуска  д о

2/01 года. Установите на место

верхнюю накладку 1 щитка и зак­

репите её двумя шурупами с го­

ловкой под многогранный торцо­

вый ключ (см. иллюстрацию).

2 0 А в т о м о б и л и выпуска  д о

2/01 года. Установите на место

накладку 2 панели приборов и зак­

репите двумя шурупами (см. ил­

люстрацию 29.19).

21  А в т о м о б и л и  в ы п у с к а с

3/01 года. Установите на место

верхнюю накладку панели прибо­

ров и зафиксируйте её.

2 2 Подсоедините к аккумулято­

ру клемму провода «массы» (-),

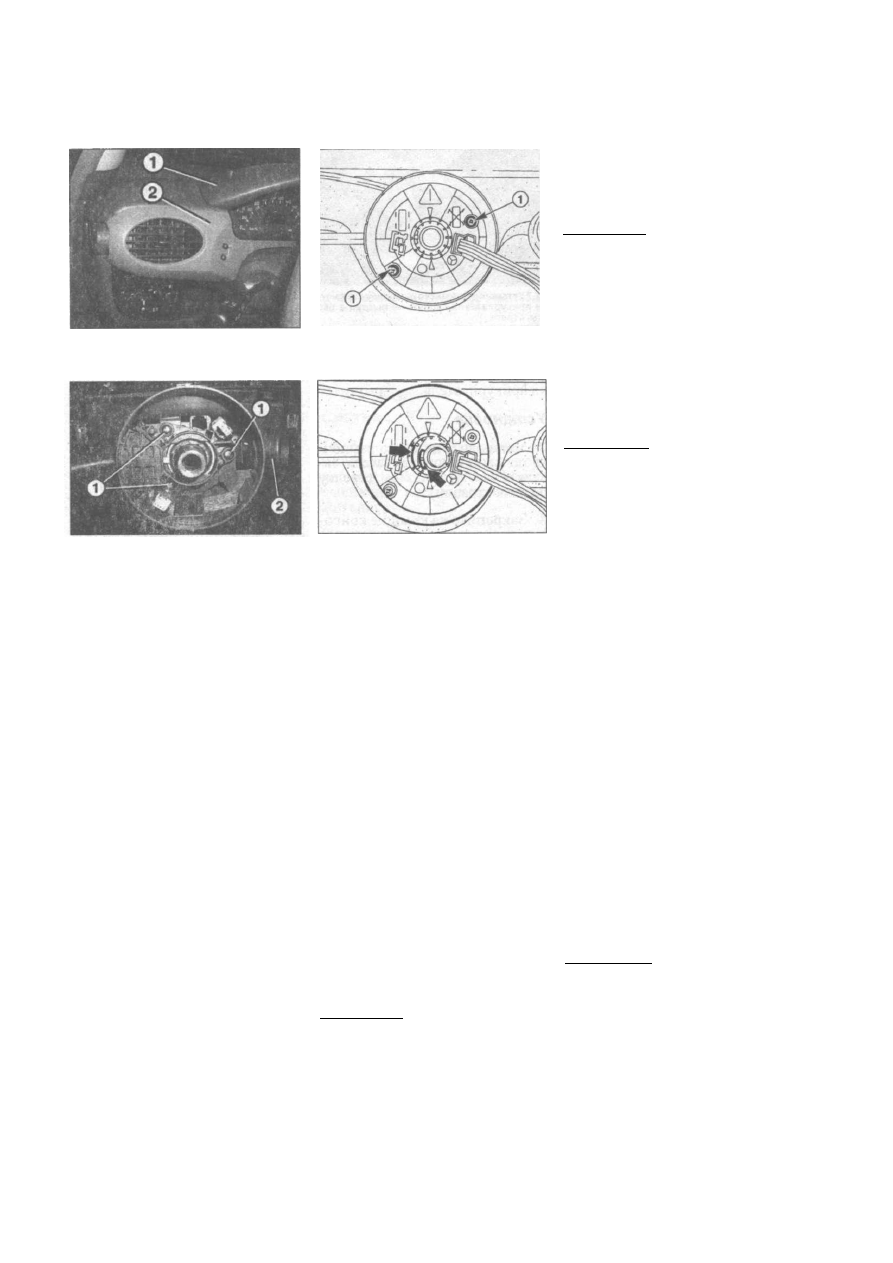

30.4 Вывинтите болты 1 крепления контак­

тной спирали настолько, чтобы спираль

можно было снять

30.11 Затяните два болта крепления. При

этом опорные метки (см. стрелки) должны

стоять друг напротив друга

убедившись перед этим, что за­

жигание выключено.

23 Введите защитный код в ра­

диоприемник и настройте часы.

30 Подрулевые

выключатели -

с н я т и е и  у с т а н о в к а

Выключатели указателя поворо­

та, ближнего и дальнего света фар,

стеклоочистителя, закрепленные на

рулевой колонке, являются так

называемыми комбинированными

подрулевыми выключателями и по­

этому снимаются вместе.

Снятие

1 Установите колеса в положе­

ние для движения по прямой.

2 Отсоедините от отрицатель­

н о г о  п о л ю с а  а к к у м у л я т о р а

клемму провода «массы» (-),

выключив предварительно за­

жигание.

Внимание! При отсоедине­
нии аккумулятора из радио­
приемника удаляется защит­
ный код, а также все
автоматические настройки
на радиостанции. Если код
неизвестен или не записан,
то ввести радиоприемник в
эксплуатацию будет можно

лишь прибегнув к помощи ма­

стерской или изготовителя

радиоприемника. Поэтому

предварительно убедитесь,
что код известен.

Внимание! Соблюдайте
меры предосторожности,
касающиеся выполнения ра­
бот с надувными подушка­
ми безопасности.

3 Снимите рулевое колесо.

4 Вывинтите болты 1 крепления

контактной спирали настолько,

чтобы спираль можно было снять.

Колеса автомобиля должны быть

выровнены и должны стоять пря­

мо (см. иллюстрацию).

Внимание! Болты крепления
контактной спирали нельзя
вывинчивать полностью. В
таком случае спираль разма­
тывается и её придется ус­
танавливать уже в условиях
мастерской.
5 Осторожно извлеките спираль

из рулевой колонки. Штекерное

соединение с подрулевыми вык­

лючателями разъединяется при

этом автоматически.

6 Вывинтите три болта 1 креп­

ления и отсоедините подруле­

вые выключатели от рулевой

колонки (см. иллюстрацию).

Штекерное соединение с подру­

левыми выключателями разъеди­

няется при этом автоматически.

Установка

7 Убедитесь, что колеса автомо-1

биля выровнены и установлены в |

положение для движения прямо.

8 Подсоединитеподрулевыевык-

лючатели и соедините штекеры.

9 Закрепите подрулевой вык­

лючатель тремя болтами 1 (см.

иллюстрацию 30.6).

Внимание! Короткий болт
ввинчивается с правой сто­

роны возле замка 2 рулевой
колонки. В противном случае
повреждается замок (см. ил­
люстрацию 30.6).

10 Установите контактную спи­

раль на вал рулевого управле­

ния возле штекерного соедине­

ния и зафиксируйте штекер.

11 Затяните два болта крепле­

ния. При этом опорные метки (см.

226

Электрическая система

31.3 Снимите крышку с задней части цент­

ральной консоли 1

стрелки на иллюстрации) долж­

ны стоять друг напротив друга.

12 Установите на место рулевое

колесо, соблюдая меры предос­

торожности, относящиеся к ра­

ботам с надувными подушками

безопасности.

13 Присоедините клемму прово­

да массы (-) к аккумулятору, убе­

дившись перед этим, что зажига­

ние выключено.

14 Настройте электронные часы.

15 Введите защитный код в ра­

диоприемник.

31 Прикуриватель -

с н я т и е и  у с т а н о в к а

Снятие

1 Отсоедините от отрицатель­

ного полюса аккумулятора клем­

му провода «массы» (-), выклю­

чив предварительно зажигание.

Внимание! При отсоединении

аккумулятора из радиоприем­

ника удаляется защитный

ко$, а также все автомати­

ческие настройки на радио­

станции. Если код неизвестен

или не записан, то ввести ра­

диоприемник в эксплуатацию

будет можно лишь прибегнув

к помощи мастерской или из­

готовителя радиоприемника.

Поэтому предварительно

убедитесь, что код известен.
2 Снимите защитный чехол ры­

чага переключения передач или

рычага выбора передач, см. со­

ответствующую главу.

3 Снимите крышку с задней ча­

сти центральной консоли 1 (см.

иллюстрацию).

4 Отсоедините на тыльном конце

прикуривателя штекер 2 (см. ил­

люстрацию 31.3).

5 Подденьте отверткой и выс-

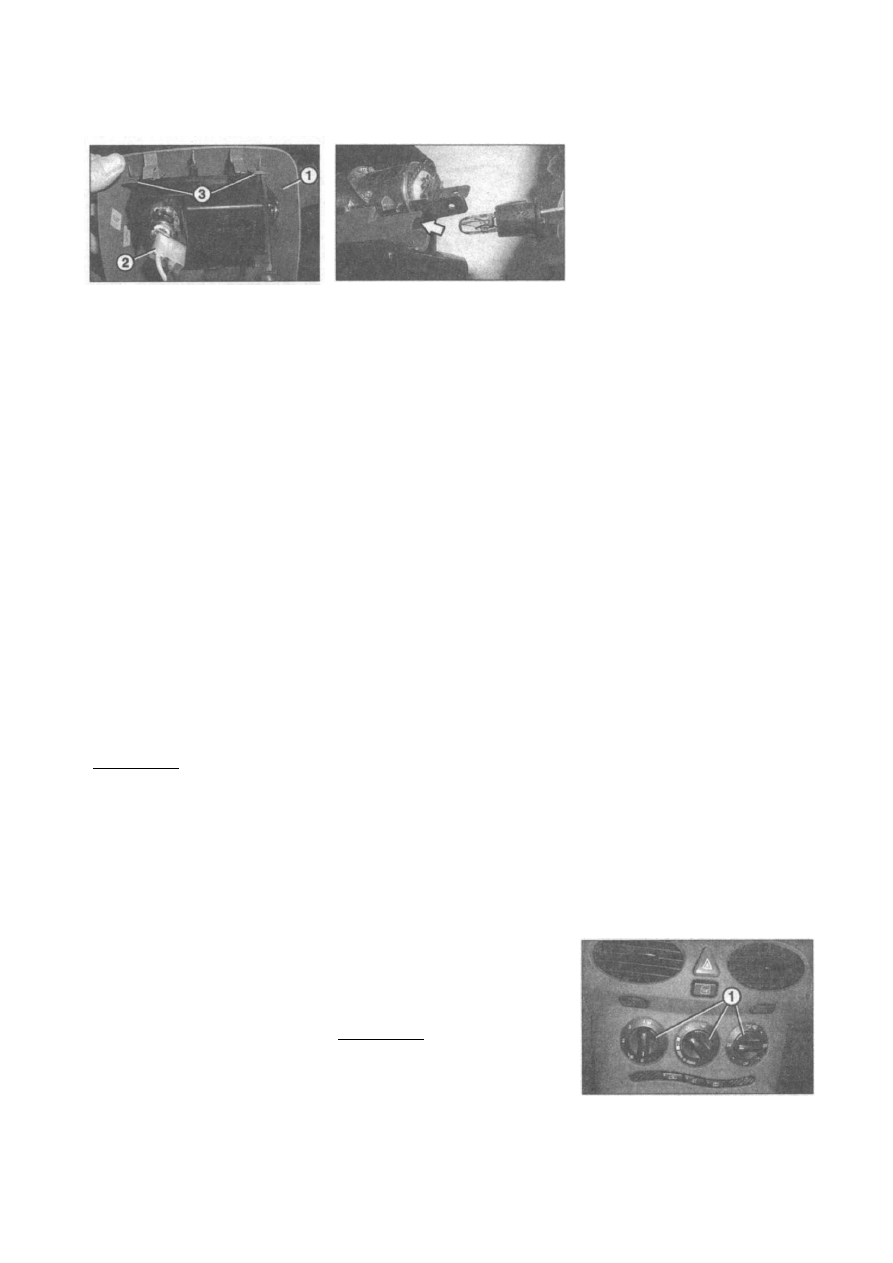

31.7 Установите на место лампочку подсвет­

ки прикуривателя, заведя её выступ в паз

(см. стрелку)

вободите из крышки пепельни­

цу 3 (см. иллюстрацию 31.3).

6 Извлеките лампочку подсвет­

ки прикуривателя.

Установка

7 Установите на место лампоч­

ку подсветки прикуривателя, за­

ведя её выступ в паз (см. стрелку

на иллюстрации).

8 Закрепите на крышке консо­

ли пепельницу и подсоедините

штекер.

9 Установите крышку на цент­

ральную консоль и зафиксируйте.

10 Наденьте на рычаг переклю­

чения передач чехол и закрепи­

те его на центральной консоли.

11 Присоедините клемму прово­

да массы (-) к полюсу аккумуля­

тора, убедившись, что зажигание

выключено.

12 Настройте электронные часы.

13 Введите защитный код в ра­

диоприемник.

32 Выключатели

на центральной консоли

с н я т и е и  у с т а н о в к а

Выключатели

кондиционера/отопителя

Снятие

1 Отсоедините от отрицатель­

ного полюса аккумулятора клем­

му провода «массы» (-), выклю­

чив предварительно зажигание.

Внимание! При отсоедине­

нии аккумулятора из радио­

приемника удаляется защит­

ный код, а также все

автоматические настройки

на радиостанции. Если код не­

известен или не записан, то

ввести радиоприемник в экс­

плуатацию будет можно

лишь прибегнув к помощи ма­

стерской или изготовителя

радиоприемника. Поэтому

предварительно убедитесь,

что код известен.

2 Снимите накладку верхней

части центральной консоли, см.

соответствующую главу.

3 Отсоедините штекеры блока

выключателей, см. соответству­

ющую главу.

4 Высвободите блок выключа­

телей 1 из боковых прижимов,

отсоедините блок от задней стен­

ки консоли и снимите, подав в

салон (см. иллюстрацию).

Установка

5 Закрепите блок выключате­

лей 1 на задней стенке консоли,

зафиксируйте его, подсоедините

штекеры и тяги заслонок (см.

иллюстрацию 32.4).

6 Установите наместо переднюю

крышку центральной консоли, см.

соответствующую главу.

7 Присоедините клемму прово­

да массы (-) к полюсу аккумуля­

тора, убедившись, что зажигание

выключено.

8 Настройте электронные часы.

9 Введите защитный код в ра­

диоприемник.

Нижний блок

выключателей на

центральной консоли

В этом блоке 1 объединены вык­

лючатели омывателя и обогревате­

ля заднего стекла, обогревателя

сидений, а также переключатели

положения наружных зеркал задне­

го вида и выключатель ASR (см.

иллюстрацию 32.0).

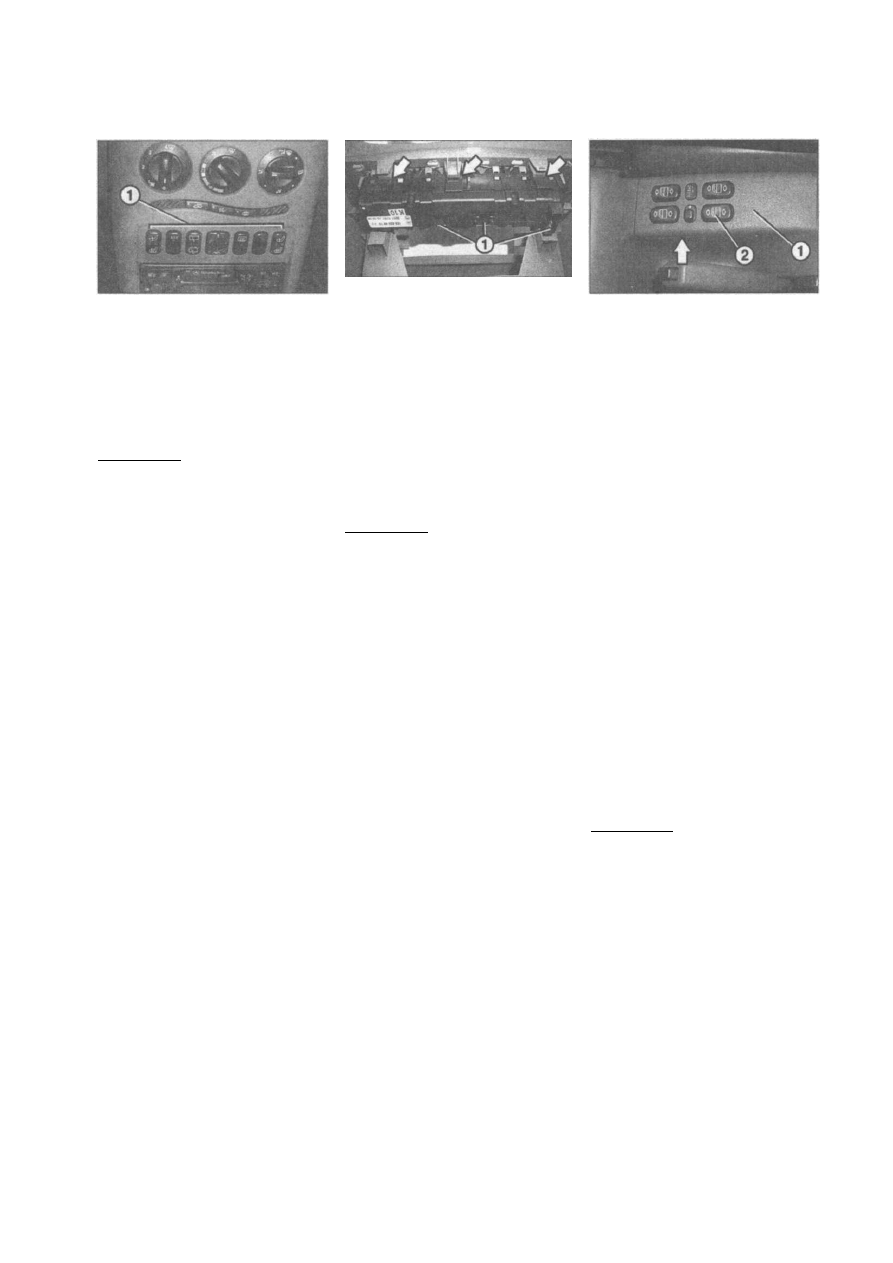

32.4 Высвободите блок выключателей 1 из

боковых прижимов, отсоедините блок от

задней стенки консоли и снимите, подав в

салон

Электрическая система

227

32.0 Нижний блок 1 выключателей на цент­

ральной консоли

Снятие

10 Отсоедините от отрицатель­

ного полюса аккумулятора клем­

му провода «массы» (-), выклю­

чив предварительно зажигание.

Внимание! При отсоедине­

нии аккумулятора из радио­

приемника удаляется за­

щитный код, а также все

автоматические настройки

на радиостанции. Если код

неизвестен или не записан,

то ввести радиоприемник в

эксплуатацию будет можно

лишь прибегнув к помощи ма­

стерской или изготовителя

радиоприемника. Поэтому

предварительно убедитесь,

что код известен.

11 Снимите накладку верхней

части центральной консоли, см.

соответствующую главу.

12 Отсоедините три штекера 1

блока выключателей (см. иллю­

страцию).

13 Отожмите вниз отверткой три

упора (см. стрелки на иллюст­

рации 32.12) и извлеките блок

выключателей.

Установка

14 Подсоедините три штекера 1

блока выключателей и закрепите

их на накладке центральной кон­

соли (см. иллюстрацию 32.12).

15 Установите на место переднюю

крышку центральной консоли, см.

соответствующую главу.

16 Подсоедините клемму прово­

да массы (-) к полюсу аккумуля­

тора, убедившись, что зажигание

выключено.

17 Настройте электронные часы.

18 Введите защитный код в ра­

диоприемник.

32.12 Отсоедините три штекера 1 блока вык­

лючателей

Выключатели на задней

части центральной

консоли .

Снятие

19 Отсоедините от отрицатель­

н о г о  п о л ю с а  а к к у м у л я т о р а

клемму провода «массы» (-),

выключив предварительно за­

жигание.

Внимание! При отсоедине­

нии аккумулятора из радио­

приемника удаляется защит­

ный код, а также все

автоматические настройки

на радиостанции. Если код не­

известен или не записан, то

ввести радиоприемник в экс­

плуатацию будет можно

лишь прибегнув к помощи ма­

стерской или изготовителя

радиоприемника. Поэтому

предварительно убедитесь,

что код известен.

2 0 А в т о м о б и л и выпуска до

2/01 года. Вставьте пластмас­

совый клин (см. стрелку на иллю­

страции) в стык между блоком и

накладкой и снимите накладку.

21  А в т о м о б и л и выпуска с

3/01 года. Снимите заднюю

часть центральной консоли, см.

соответствующую главу.

22 Отсоедините штекеры блока

выключателей 2 (см. иллюстра­

цию 32.20). .

23 Высвободите блок выключа­

телей из консоли и снимите его.

Установка

2 4 Закрепите блок выключателей

2накрышке 1 консоли или насамой

консоли (см. иллюстрацию 32.20).

2 5  П о д с о е д и н и т е  ш т е к е р ы

выключателей.

2 6 А в т о м о б и л и выпуска до

32.20 Вставьте пластмассовый клин (см.

стрелку) в стык между блоком и накладкой

и снимите накладку. Автомобили выпуска

до 2/01 года

2/01 года. Установите крышку 1

на заднюю часть центральной

консоли и зафиксируйте её (см.

иллюстрацию 32.20)

2 7 А в т о м о б и л и  в ы п у с к а с

3/01 года. Установите на мес­

то заднюю часть центральной

консоли.

2 8 Подсоедините клемму прово­

да массы (-) к полюсу аккумуля­

тора, убедившись, что зажигание

выключено.

2 9 Настройте электронные часы.

30 Введите защитный код в ра­

диоприемник.

33 Выключатель световой

аварийной сигнализации

с н я т и е и  у с т а н о в к а

Снятие

1 Отсоедините от отрицатель­

н о г о  п о л ю с а  а к к у м у л я т о р а

клемму провода «массы» (-),

выключив предварительно за­

жигание.

Внимание! При отсоединении

аккумулятора из радиоприем­

ника удаляется защитный

код, а также все автомати­

ческие настройки на радио­

станции. Если код неизвестен

или не записан, то ввести ра­

диоприемник в эксплуатацию

будет можно лишь прибегнув

к помощи мастерской или из­

готовителя радиоприемника.

Поэтому предварительно

убедитесь, что код известен.
2 Автомобил и выпуска до

2/01 года. Снимите накладку вер­

хней части центральной консоли,

см. соответствующую главу.

3  А в т о м о б и л и  в ы п у с к а с

3/01 года. Снимите прибор­

ную панель, см. соответствую­

щую главу.

228

Электрическая система

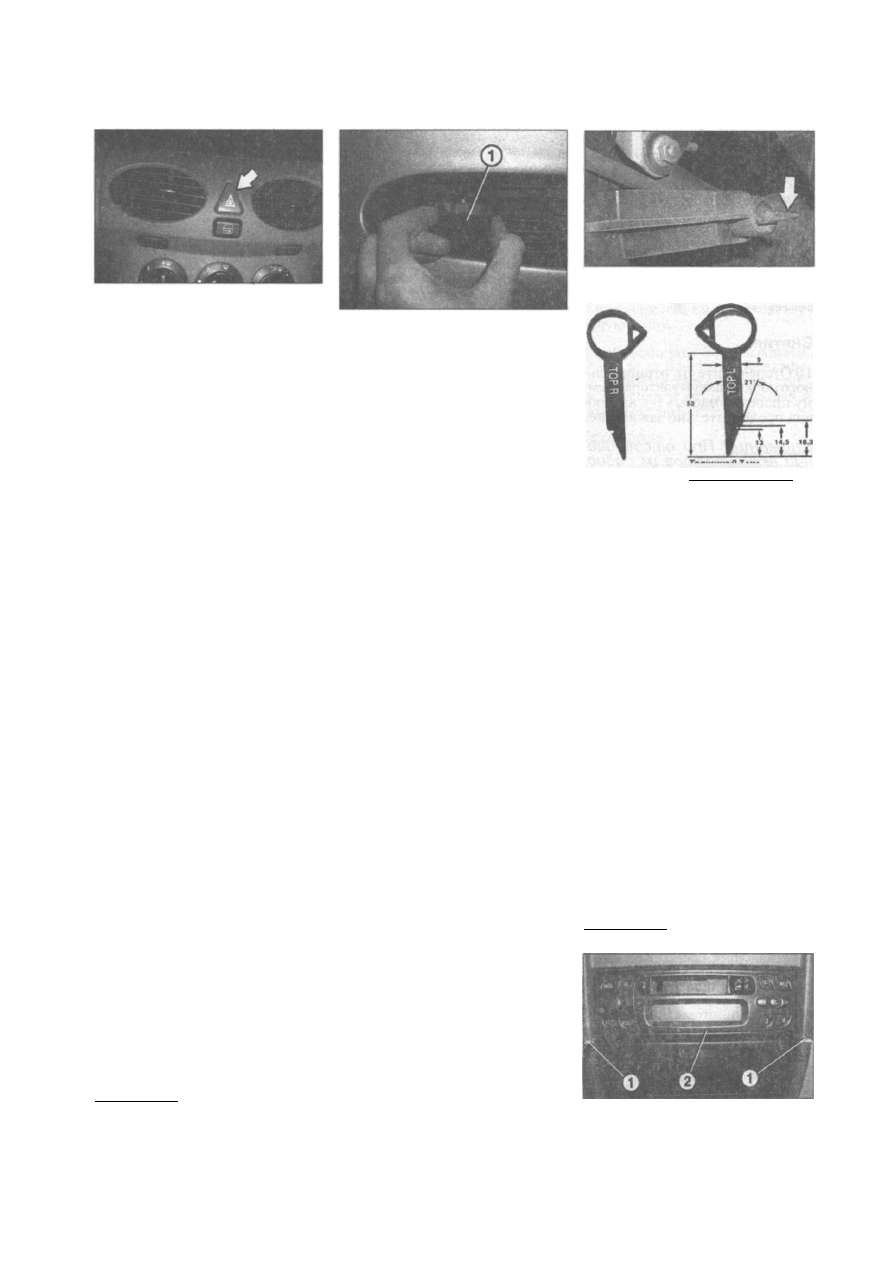

33.4 Выдавите выключатель световой ава­

рийной сигнализации из панели, высвобо­

див его с тыльной стороны из креплений и

отсоединив штекер (см. стрелку)

4 Выдавите выключатель све­

товой аварийной сигнализации

из панели, высвободив его с

тыльной стороны из креплений

и отсоединив штекер (см. стрел­

ку на иллюстрации).

Установка

5 Закрепите выключатель све­

товой аварийной сигнализации

на консоли.

6 Подсоедините штекер выклю­

чателя.

7 Автомобили выпуска до

2/01 года. Установите накладку

верхней части центральной консо­

ли, см. соответствующую главу.

8  А в т о м о б и л и выпуска с

3/01 года. Установите прибор­

ную панель, см. соответствую­

щую главу.

9 Подсоедините клемму про­

вода массы (-) к полюсу акку­

мулятора, убедившись, что за­

жигание выключено.

10 Настройте электронные часы.

11 Введите защитный код в ра­

диоприемник.

34 Датчик температуры

наружного воздуха -

с н я т и е и  у с т а н о в к а

Датчик температуры наружно­

го воздуха находится под пере­

дним бампером с правой стороны.

Снятие

1 Отсоедините от отрицатель­

ного полюса аккумулятора клем­

му провода «массы» (-), выклю­

чив предварительно зажигание.

Внимание! При отсоедине­

нии аккумулятора из радио­

приемника удаляется защит-

34.2 Снимите заглушку с правой стороны

переднего бампера

ный код, а также все автома­

тические настройки на ра­

диостанции. Если" код неиз­

вестен или не записан, то

ввести радиоприемник в экс­

плуатацию будет можно

лишь прибегнув к помощи ма­

стерской или изготовителя

радиоприемника. Поэтому

предварительно убедитесь,

что код известен.

2 Снимите заглушку с правой

стороны переднего бампера (см.

иллюстрацию).

3 Отсоедините от датчика ште­

кер (см. стрелку на иллюстрации).

4 Осторожно отогните отверт­

кой прижим на посадочном мес­

те датчика, высвободите датчик

и извлеките его (см. стрелку на

иллюстрации 34.3).

Установка

5 Установите датчик на мон­

тажное место и подсоедините

штекер.

6 Закройте отверстие на пере­

днем бампере заглушкой.

35 Радиоприемник -

с н я т и е и  у с т а н о в к а

Радиоприемник находится в

монтажном отсеке на централь­

ной консоли. Для снятия радио­

приемника нужны специальные

съемники или два шаблона тол­

щиной примерно 0,5 мм.

1 Отсоедините от отрицатель­

н о г о  п о л ю с а  а к к у м у л я т о р а

клемму провода «массы» (-),

выключив предварительно за­

жигание.

Если радиоприемник имеет код

доступа, то перед тем как отсоеди­

нить аккумулятор, убедитесь, что

этот код записан и позже его можно

34.3 Отсоедините от датчика штекер

г  u # f  щ и п а I/, # мм

Все размеры указаны в

35.2 Скобы для снятия радиоприемника

будет ввести в радиоприемник.

Если код неизвестен, то радиопри­

емник сможет включить специа­

лизированная мастерская или же

его производитель.

2 Приобретите две съемных ско­

бы или же изготовьте их самосто­

ятельно, руководствуясь иллюст­

рацией. Надписи «Тор Ы» и

«Тор L» должны быть обращены

вверх. Скоба с надписью «Тор R»

вставляется в шлиц с правой сто­

роны, а «Тор L» - с левой.

3  В с т а в ь т е  с ъ е м н ы е  с к о б ы

или шаблоны 1 в шлицы с пра­

вой и левой сторон радиопри­

емника 2 и расфиксируйте его

(см. иллюстрацию).

4 Извлеките радиоприемник из

монтажного отсека

5 Отсоедините на тыльной сто­

роне радиоприемника антенный

провод и штекеры питания.

Внимание! На тыльной сто-

35.3 Вставьте съемные скобы или шаблоны

1 в шлицы с правой и левой сторон радио­

приемника 2 и расфиксируйте его
