WIPER AND WASHER

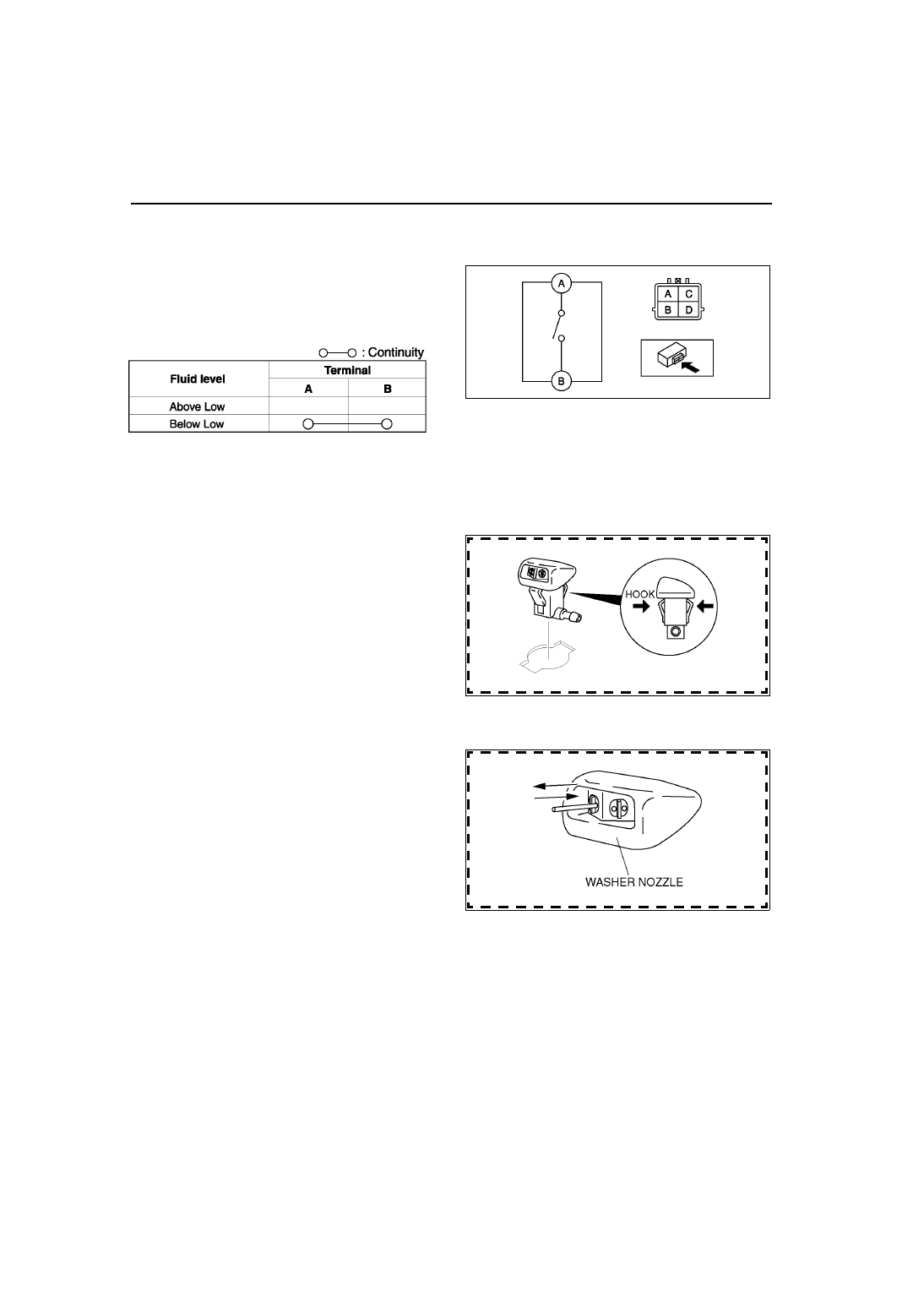

WASHER FLUID-LEVEL SENSOR INSPECTION

A6E811676670W04

1. Disconnect the negative battery cable.
2. Remove the washer tank. (See

T–58 WASHER TANK REMOVAL/INSTALLATION

)

3. Insoect for continuity between the washer fluid-

level sensor terminals using an ohmmeter.

4. Verify that the windshield washer motor operates.

• If not as specified, replace the washer fluid-

level sensor.

End Of Sie

WINDSHIELD WASHER NOZZLE REMOVAL/INSTALLATION

A6E811667510W01

1. Remove the bonnet insulator.
2. Remove the windshield washer hose from the windshield washer nozzle.
3. Compress the hooks of the windshield washer nozzle.
4. Pull the windshield washer nozzle out to remove

it.

5. Install in the reverse order of removal.

End Of Sie

WINDSHIELD WASHER NOZZLE CLEANING

A6E811667510W03

1. Clean the washer nozzle by inserting and moving

a needle or an equivalent tool back and forth.

• If the nozzle becomes clogged again after

cleaning, remove the hose from washer
nozzle. Make sure there is enough washer
fluid. Then turn the washer switch on and
flush the inside of the hose.

End Of Sie

A6E8116W130

A6E8116W144

A6E8116W143

A6E8116W124

WIPER AND WASHER

T–61

T

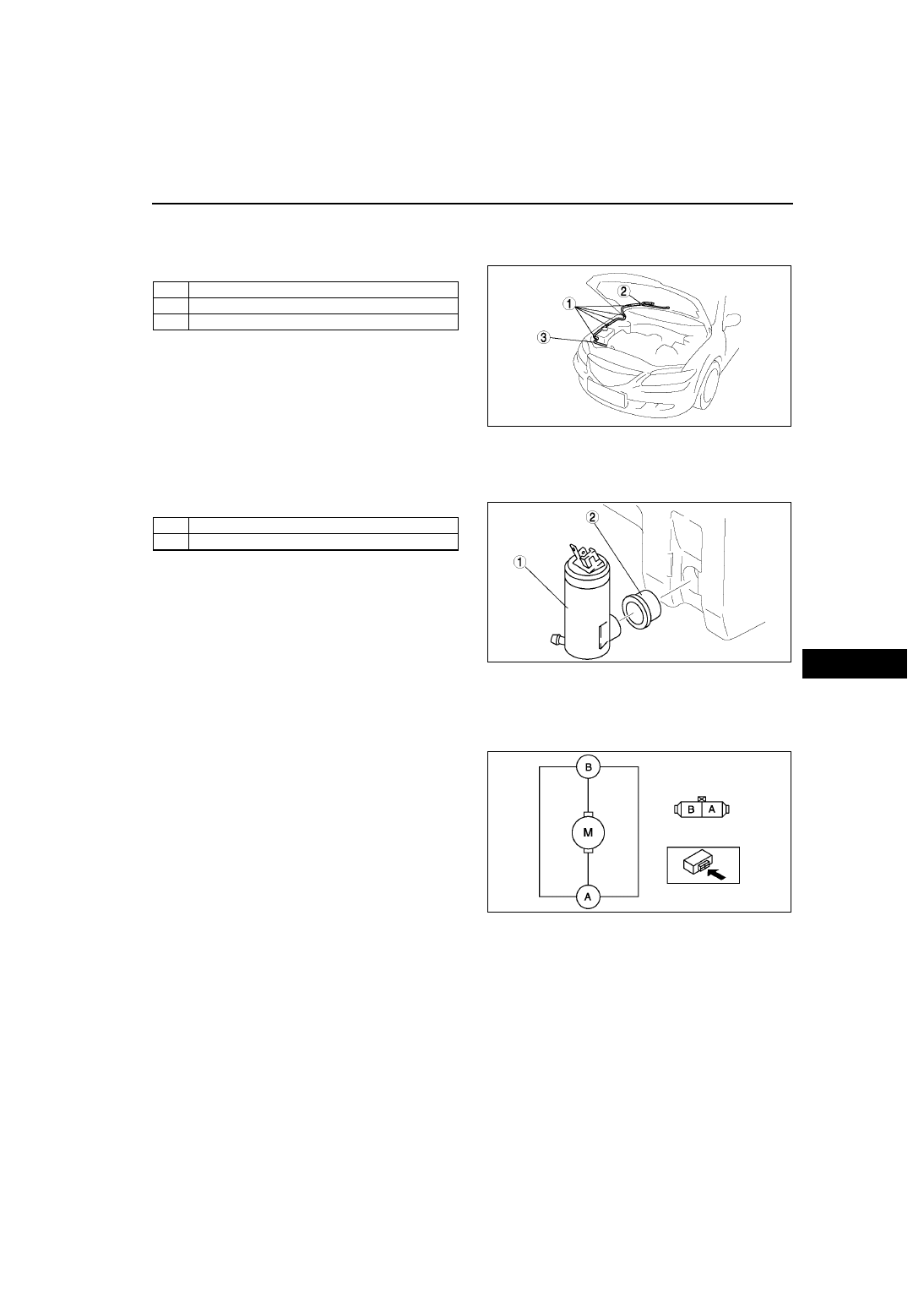

WINDSHIELD WASHER HOSE REMOVAL/INSTALLATION

A6E811650601W01

1. Remove the bonnet insulator.
2. Partially peel off the right side mud guard.
3. Remove in the order indicated in the table.

4. Install in the reverse order of removal.

End Of Sie

REAR WASHER MOTOR REMOVAL/INSTALLATION

A6E811676672W01

1. Disconnect the negative battery cable.
2. Remove the washer tank. (See

T–58 WASHER TANK REMOVAL/INSTALLATION

)

3. Remove in the order indicated in the table.

4. Install in the reverse order of removal.

End Of Sie

REAR WASHER MOTOR INSPECTION

A6E811676672W02

1. Disconnect the negative battery cable.
2. Remove the washer tank. (See

T–58 WASHER TANK REMOVAL/INSTALLATION

)

3. Connect battery positive voltage to the terminal B and ground to the terminal A of the motor.
4. Verify that the rear washer motor operates.

• If the motor does not operate, replace the rear

washer motor.

End Of Sie

1

Clip

2

Joint pipe

3

Windshield washer hose

A6E8116W126

1

Rear washer motor

2

Grommet

A6E8116W104

A6E8116W131

T–62

WIPER AND WASHER

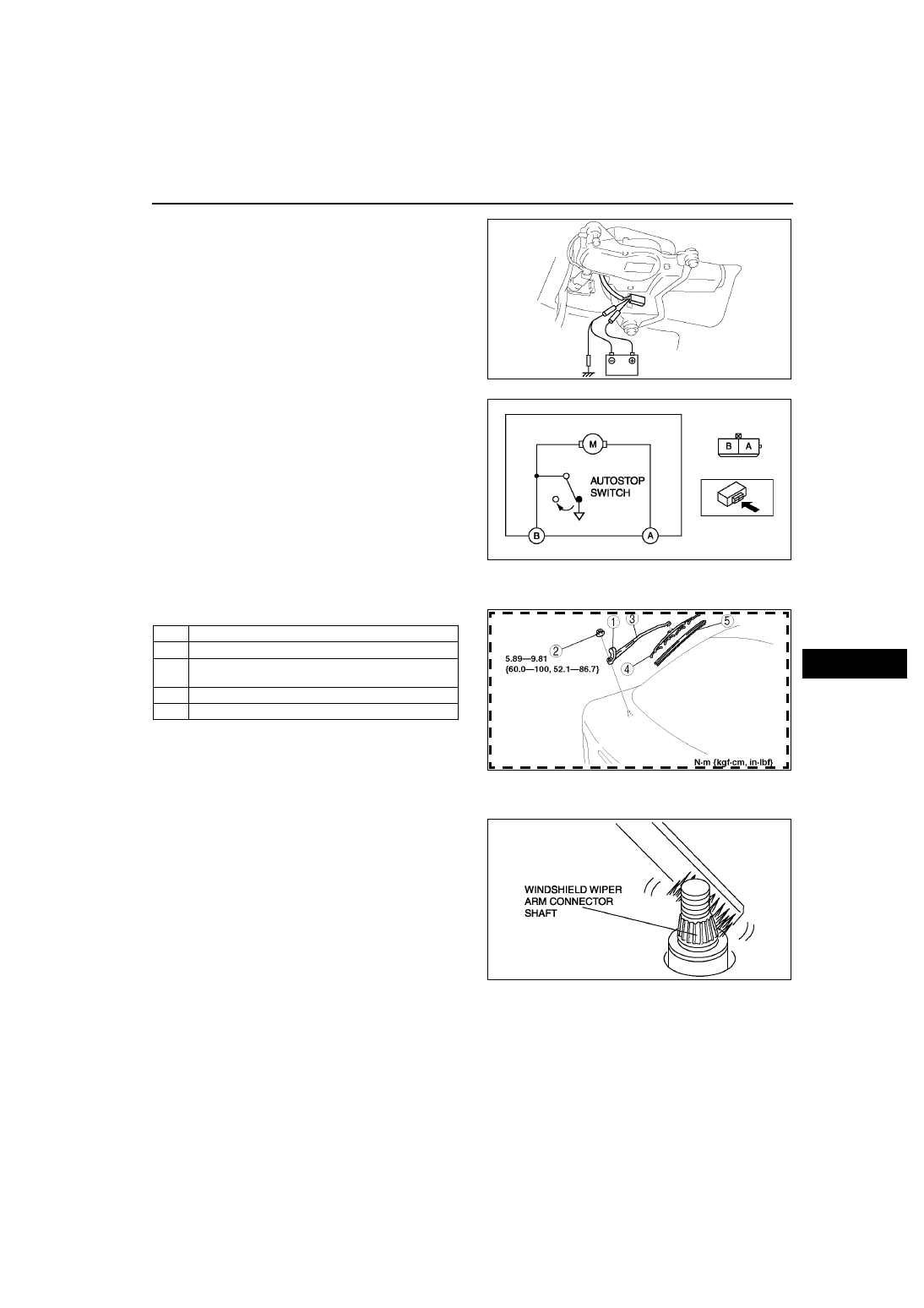

REAR WIPER MOTOR REMOVAL/INSTALLATION

A6E811667450W01

1. Disconnect the negative battery cable.
2. Remove the rear wiper arm and blade. (See

T–63 REAR WIPER ARM AND BLADE REMOVAL/

INSTALLATION

.)

3. Remove the liftgate lower trim. (See

S–95 LIFTGATE LOWER TRIM REMOVAL/INSTALLATION

)

4. Remove in the order indicated in the table.

5. Install in the reverse order of removal.
6. Adjust the rear wiper arm and blade. (See

T–64

REAR WIPER ARM AND BLADE
ADJUSTMENT

.)

End Of Sie

REAR WIPER MOTOR INSPECTION

A6E811667450W02

1. Disconnect the negative battery cable.
2. Remove the liftgate lower trim. (See

S–95 LIFTGATE LOWER TRIM REMOVAL/INSTALLATION

)

3. Disconnect the rear wiper motor connector.
4. Connect battery positive voltage to the rear wiper motor terminal A and the ground to a bare metal part of the

vehicle and the rear wiper motor terminal B.

5. Verify that the rear wiper motor operates.

6. Disconnect the ground to the terminal B while the

rear wiper is operating.

1

Connector

2

Outer bushing

3

Bolt

4

Rear wiper motor

A6E8116W110

A6E8116W119

A6E8116W132

WIPER AND WASHER

T–63

T

7. Verify that the rear wiper stops in the park

position.

• If not as specified, replace the rear wiper

motor.

End Of Sie

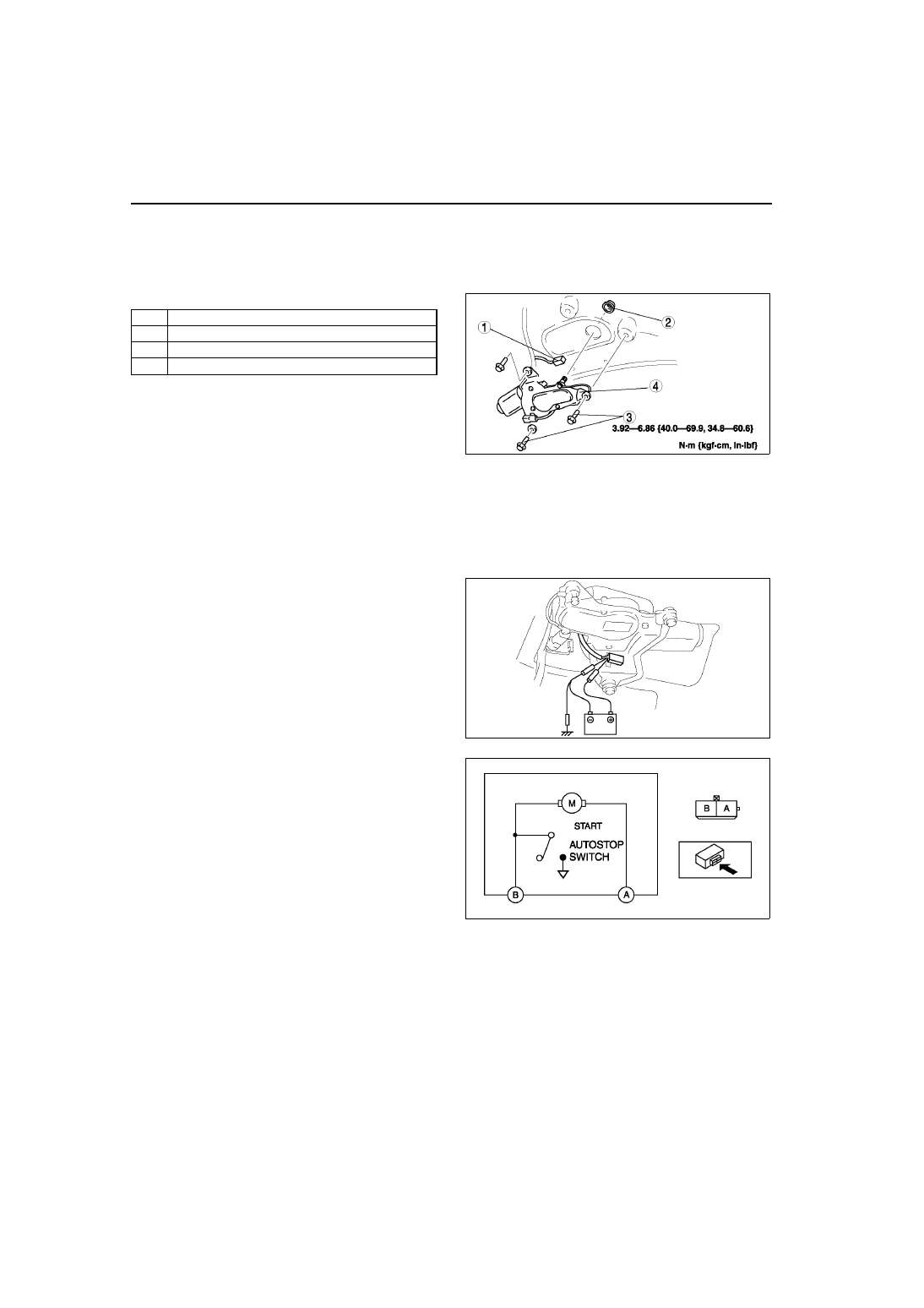

REAR WIPER ARM AND BLADE REMOVAL/INSTALLATION

A6E811667420W01

1. Remove in the order indicated in the table.

2. Install in the reverse order of removal.
3. Adjust the rear wiper arm and blade. (See

T–64

REAR WIPER ARM AND BLADE
ADJUSTMENT

)

Rear Wiper Arm Installation Note

1. Clean the rear wiper arm connector shaft using a

wire brush before installing the rear wiper arm.

End Of Sie

A6E8116W119

A6E8116W133

1

Cap

2

Nut

3

Rear wiper arm (See

T–63 Rear Wiper Arm

Installation Note

)

4

Rear wiper blade

5

Rubber brush

A6E8116W112

A6E8116W103
