WINDOW GLASS

S–71

S

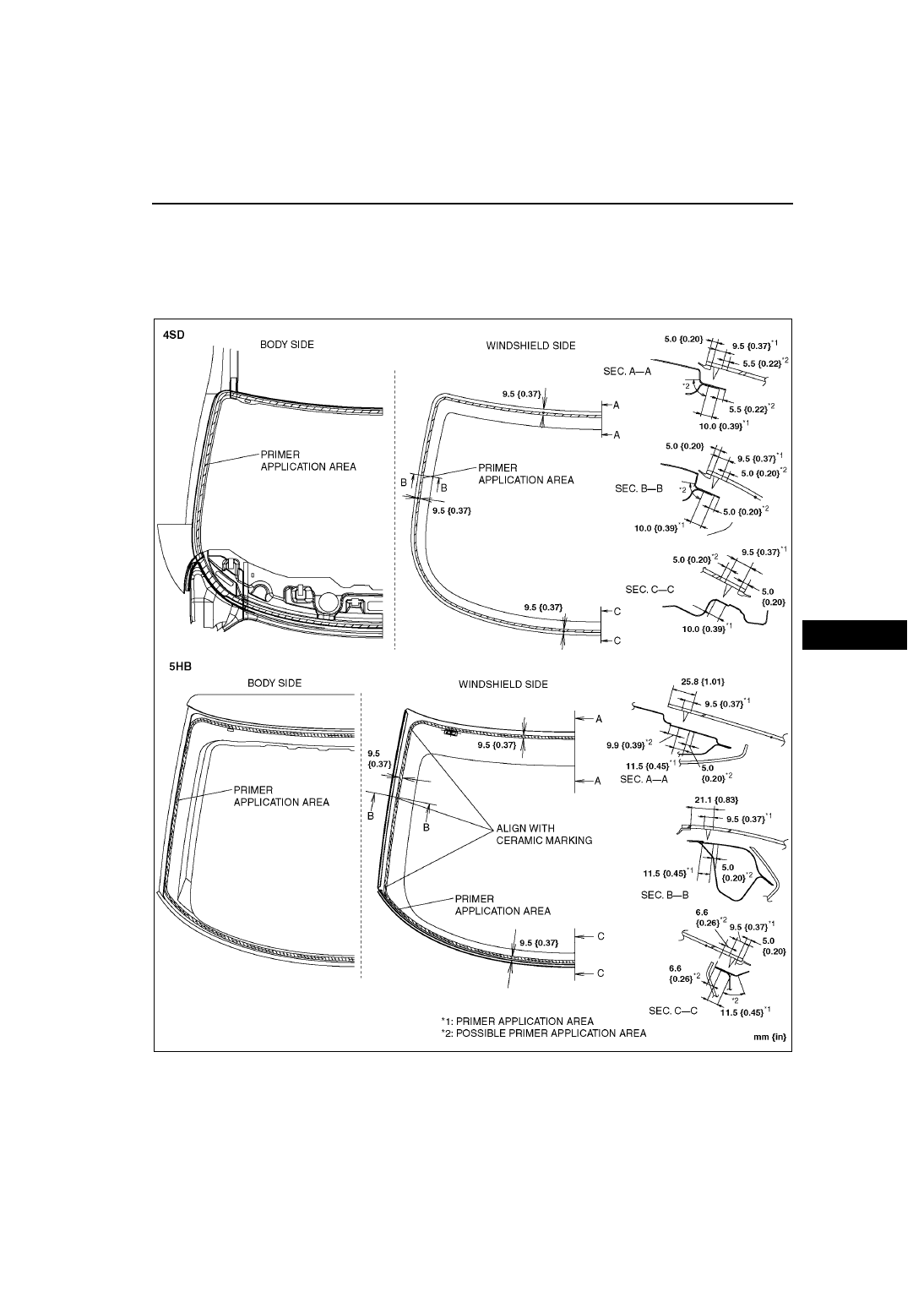

5. Use only glass primer on the glass, and body primer on the body and the molding. Allow it to dry for

approximately 30 minutes.

Caution

• Keep the area free of dirt and grease, and do not touch the surface or the primer may not properly

bond to the surface of the glass and body, which may cause leaks to occur.

A6E7738W019

S–72

WINDOW GLASS

6. Apply urethane to the area of the glass surface as

shown in the figure.

7. Set the position of the front windshield glass and

insert a pin into the body. Install the glass.

8. Verify that the gap of the upper part is 7.3 mm

{0.29 in} and the A pillar part is 6.8 mm {0.27 in}.
(Only for 4SD)

A6E7738W020

A6E7738W018

A6E7738W016

WINDOW GLASS

S–73

S

9.  Keeping the measurement of the molding lip gap

within specification, press completely along the
perimeter of the glass.

10. For the 4SD, install the following parts:

(1) Install the headliner.
(2) Install the rear package trim.

11. For the 5HB, install the following points.

(1) Install the rear wiper motor.
(2) Install the liftgate lower trim.

12. Allow the sealant to harden completely.

Sealant hardening time: 24 hours

End Of Sie

A6E7738W017

S–74

SLIDING SUNROOF

DEFLECTOR REMOVAL/INSTALLATION

A6E774069880W01

1. Fully open the glass panel.
2. Remove the headliner.
3. Remove the screws.
4. Disengage the hooks.

(1) Press the rear end of each hook.
(2) After sliding the hooks rearward, press them upward.

5. Remove the deflector.
6. Install in the reverse order of removal.

End Of Sie

GLASS PANEL REMOVAL/INSTALLATION

A6E774069810W01

1. Fully close the glass panel.
2. Fully open the sunshade.
3. Remove the screws, and then remove the glass

panel.

4. Peel the weatherstrip off the glass panel.
5. Install in the reverse order of removal.
6. Adjust the glass panel. (See

S–75 GLASS PANEL

ADJUSTMENT

.)

SLIDING SUNROOF

A6E7740W003

A6E7740W004

A6E7740W006
