MOLDING

S–55

S

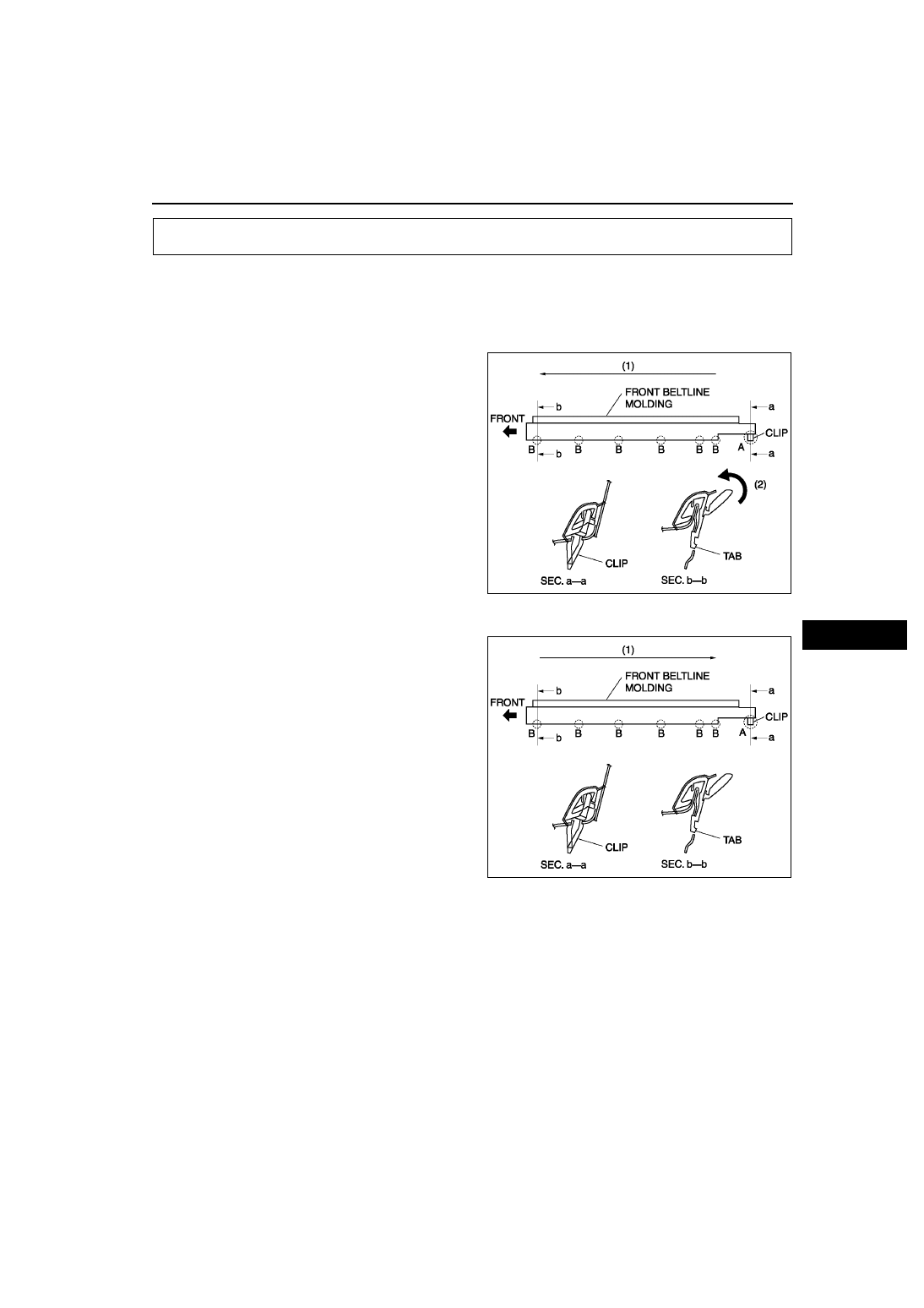

FRONT BELTLINE MOLDING REMOVAL

A6E773050640W01

Note

• When removing the front beltline molding, the clip may be damaged. If the clip is damaged, replace it with

a new one.

1. Pull the A section upward and remove the clip.
2. Rotate the B section of the front beltline molding

in direction (2), along the direction (1) shown in
the figure and remove it from the body.

End Of Sie

FRONT BELTLINE MOLDING INSTALLATION

A6E773050640W02

1. Press the clip into the body.
2. Press in the B section of the front beltline molding

along the direction (1) shown in the figure to
attach it to the body.

Note

• If the front beltline molding is difficult to

attach, apply soapy water.

End Of Sie

MOLDING

A6E7730W001

A6E7730W003

S–56

MOLDING

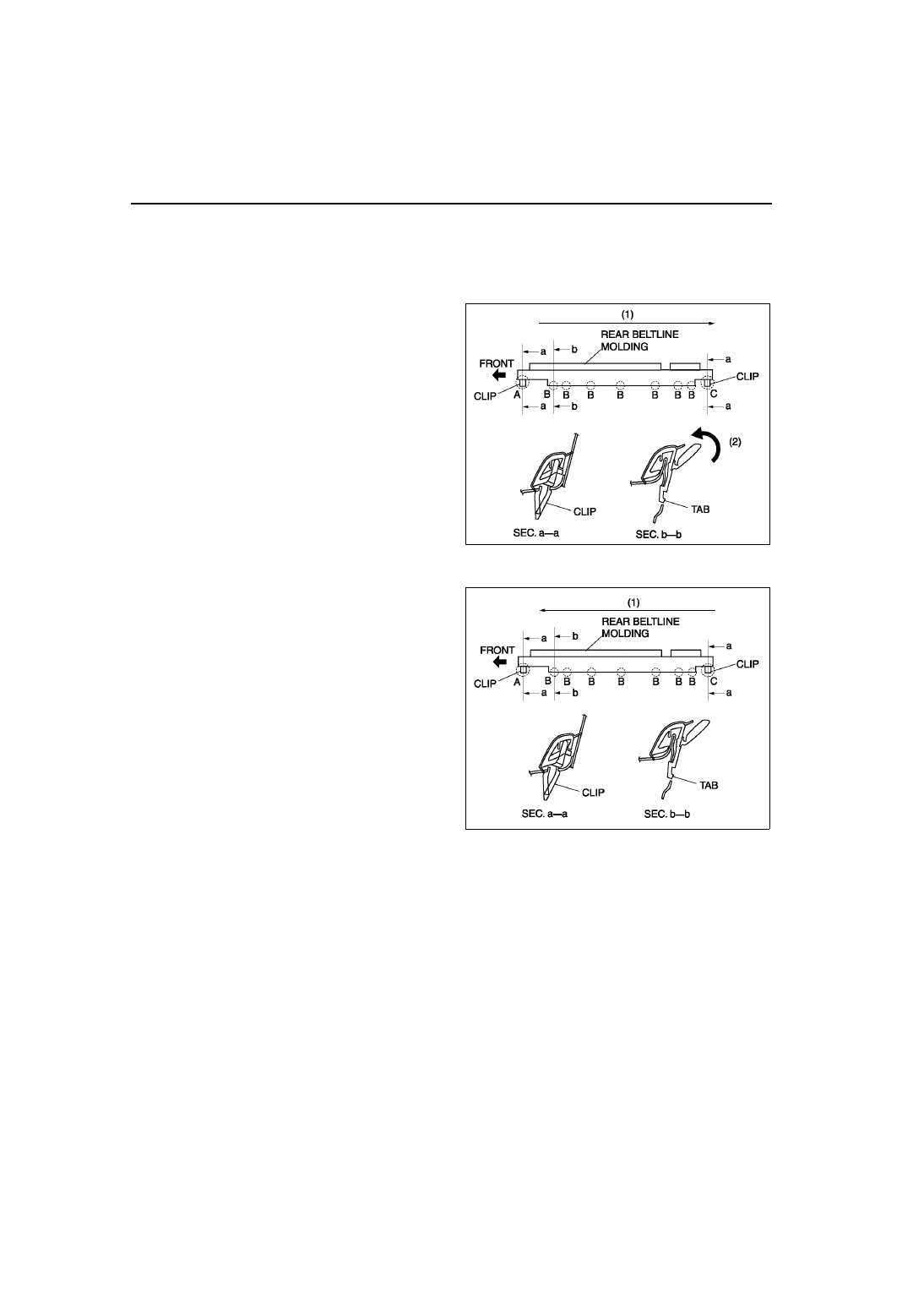

REAR BELTLINE MOLDING REMOVAL

A6E773050660W01

Note

• When removing the rear beltline molding, the clip may be damaged. If the clip is damaged, replace it with

a new one.

1. Pull the A section upward and remove the clip.
2. Rotate the B section of the front beltline molding

in direction (2), along the direction (1) shown in
the figure and remove it from the body.

3. Pull the C section upward and remove the clip.

Then remove the front beltline molding.

End Of Sie

REAR BELTLINE MOLDING INSTALLATION

A6E773050660W02

1. Press the clip at the C section into the body.
2. Press in the B section of the rear beltline molding

along the direction (1) to attach it to the body.

3. Press the clip at the A section in and attach the

rear beltline molding.

Note

• If the rear beltline molding is difficult to

attach, apply soapy water.

End Of Sie

A6E7730W004

A6E7730W005

MOLDING

S–57

S

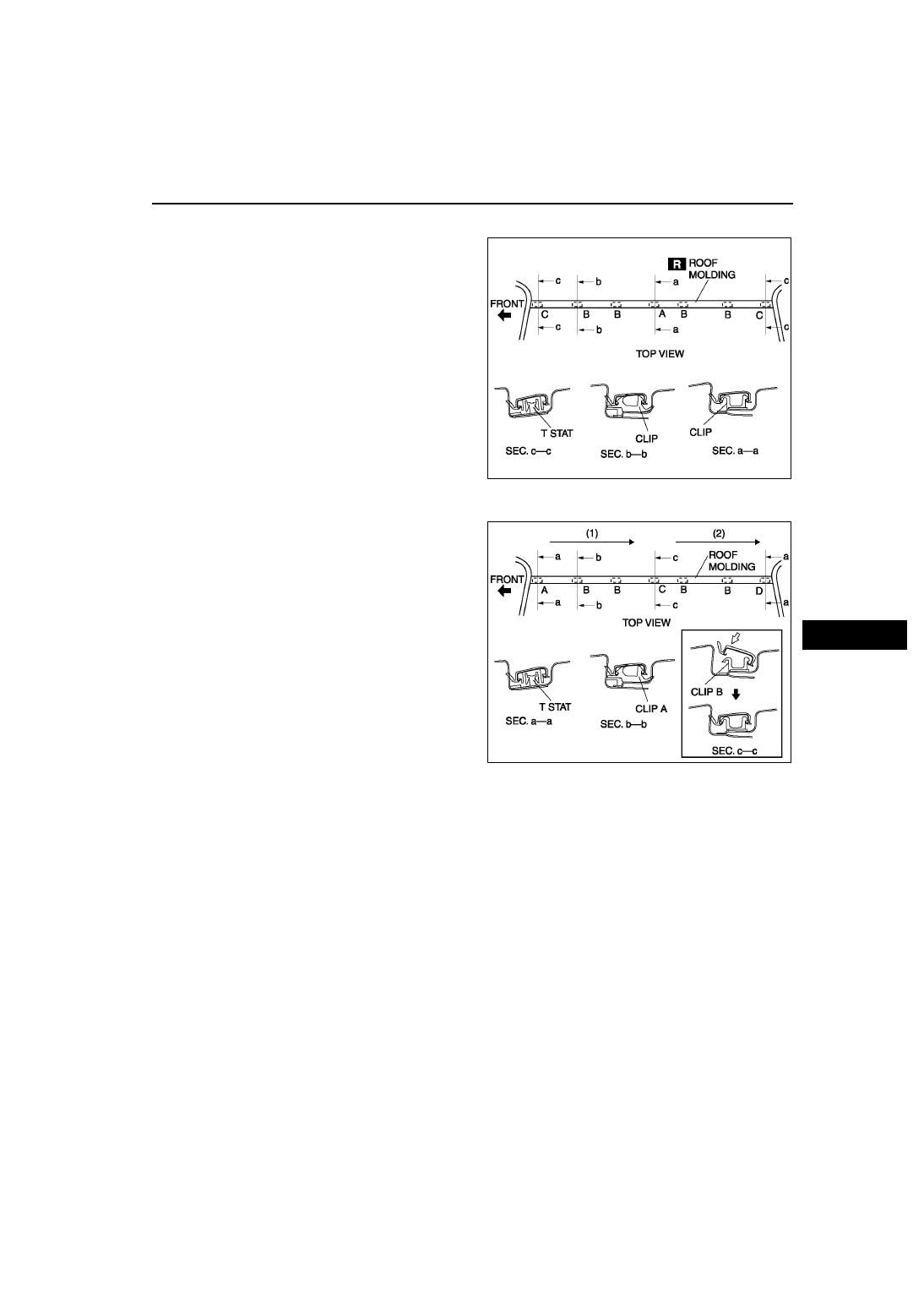

ROOF MOLDING REMOVAL

A6E773050620W01

1. Detach the clips which secure A and B sections of

roof molding, using a screwdriver or equivalent
tool.

2. While pulling the roof molding up, detach the fit

for the T stat of the A section and the roof molding
and then remove the roof molding.

End Of Sie

ROOF MOLDING INSTALLATION

A6E773050620W02

1. Attach the roof molding to the T stud at the A

section.

2. Press in the roof molding along the direction (1)

shown in the figure and attach it to the clip A at
the B section.

3. Hook the roof molding to the clip B at the C

section, press it in, and attach the roof molding to
the clip B.

4. Press the roof molding along the direction (2)

shown in the figure and attach it to the clip A at
the B section.

5. Attach the roof molding to the T stud at the D

section.

End Of Sie

A6E7730W007

A6E7730W006

S–58

OUTSIDE MIRROR

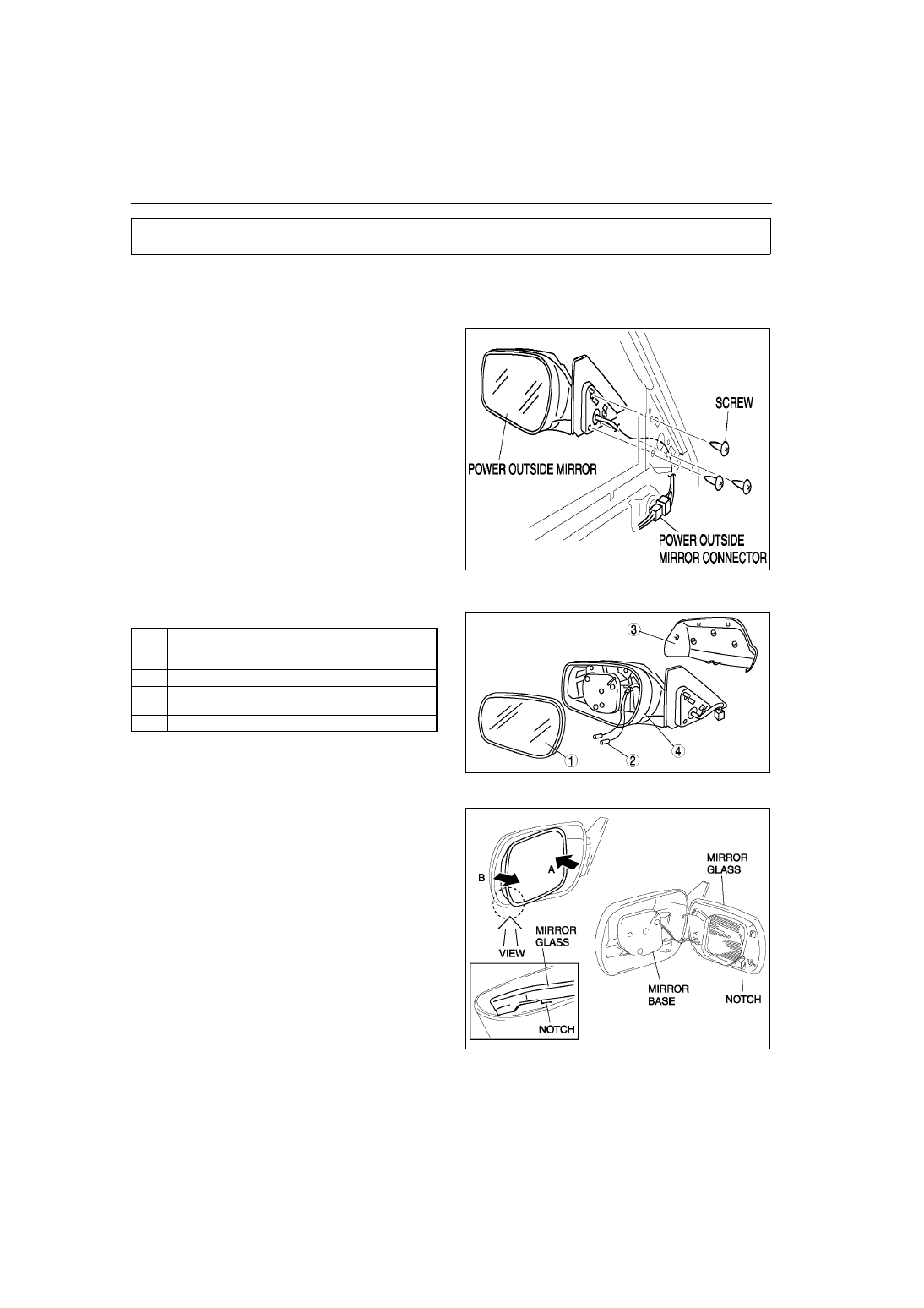

POWER OUTSIDE MIRROR REMOVAL/INSTALLATION

A6E773269110W01

1. Disconnect the negative battery cable.
2. Remove the inner garnish.
3. Remove the front door trim.
4. Disconnect the power outside mirror connector.
5. Remove the screws and the mirror retention clips.
6. Remove the power outside mirror.
7. Install in the reverse order of removal.

End Of Sie

POWER OUTSIDE MIRROR DISASSEMBLY/ASSEMBLY

A6E773269110W02

1. Disassemble in the order indicated in the table.

2. Assemble in the reverse order of disassembly.

Outside Mirror Glass Disassembly Note

1. Press area A of the glass so that area B moves

toward you.

2. Insert a screwdriver into the notch and remove

the glass from the mirror base.

OUTSIDE MIRROR

A6E7732W006

1

Outside mirror glass
(See

S–58 Outside Mirror Glass Disassembly Note

)

(See

S–59 Outside Mirror Glass Assembly Note

)

2

Connector (with heated outside mirror)

3

Cover
(See

S–59 Cover Disassembly Note

)

4

Outside mirror holder

A6E7732W002

A6E7732W003
