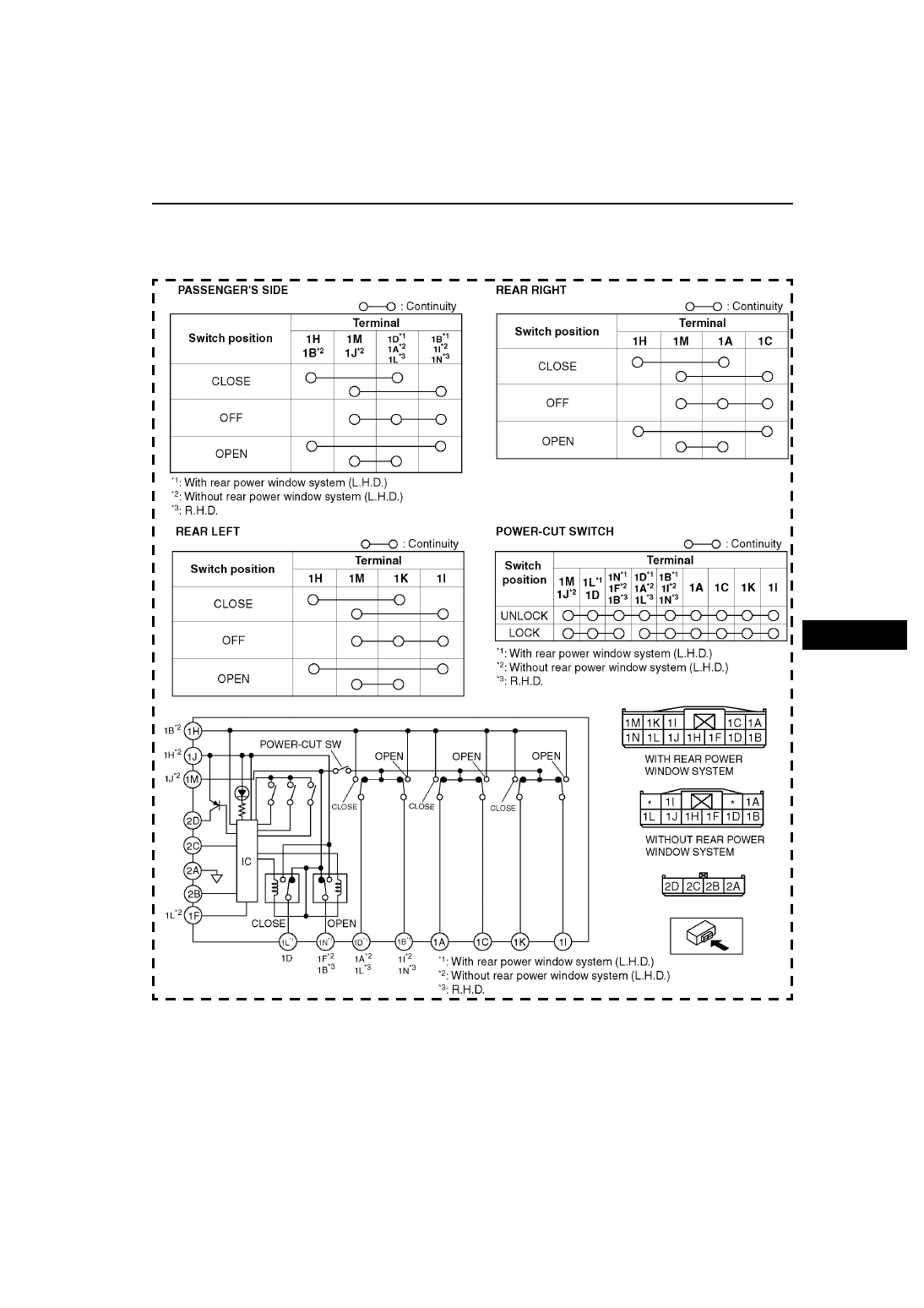

POWER WINDOW SYSTEM

S–27

S

Except driver’s side

1. Turn the power-cut switch to UNLOCK.
2. Inspect for continuity between the power window main switch terminals using an ohmmeter.

• If not as specified, replace the power window main switch.

End Of Sie

A6E7716W009

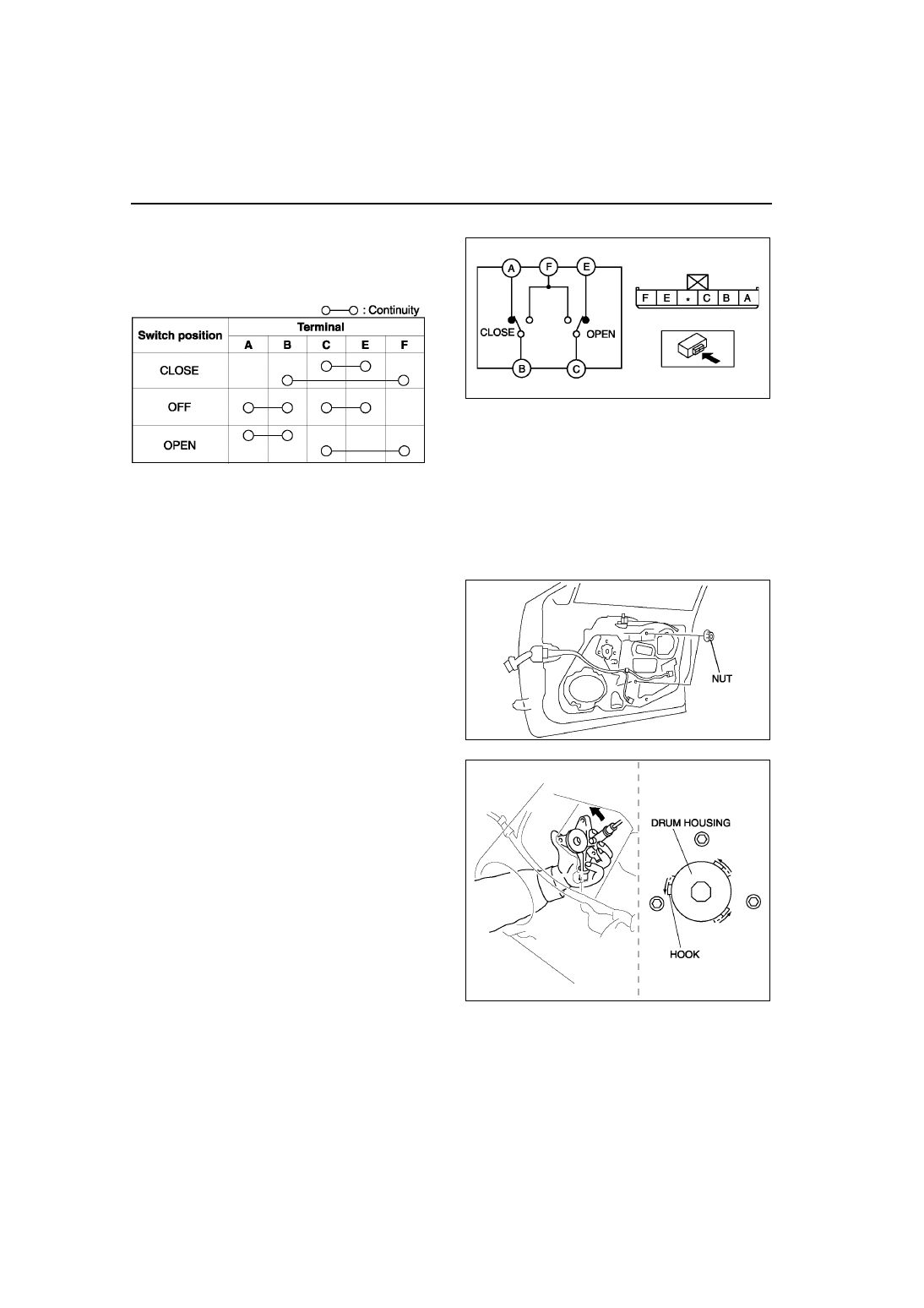

S–28

POWER WINDOW SYSTEM

POWER WINDOW SUBSWITCH INSPECTION

A6E771666370W01

1. Inspect for continuity between the power window

subswitch terminals.

• If not as specified, replace the power window

subswitch.

End Of Sie

POWER WINDOW REGULATOR REMOVAL/INSTALLATION

A6E771658560W01

1. Disconnect the negative battery cable.
2. Remove the front door glass/rear door glass.
3. Remove the front door speaker/rear door speaker.
4. Remove the power window motor.
5. Remove the nuts.

6. Insert hand through the speaker installation hole,

rotate the regulator drum housing in the direction
shown in the figure and disengage the regulator
drum housing from the door unit connection
hooks.

A6E7716W011

A6E7716W013

A6E7716W005

A6E7716W006

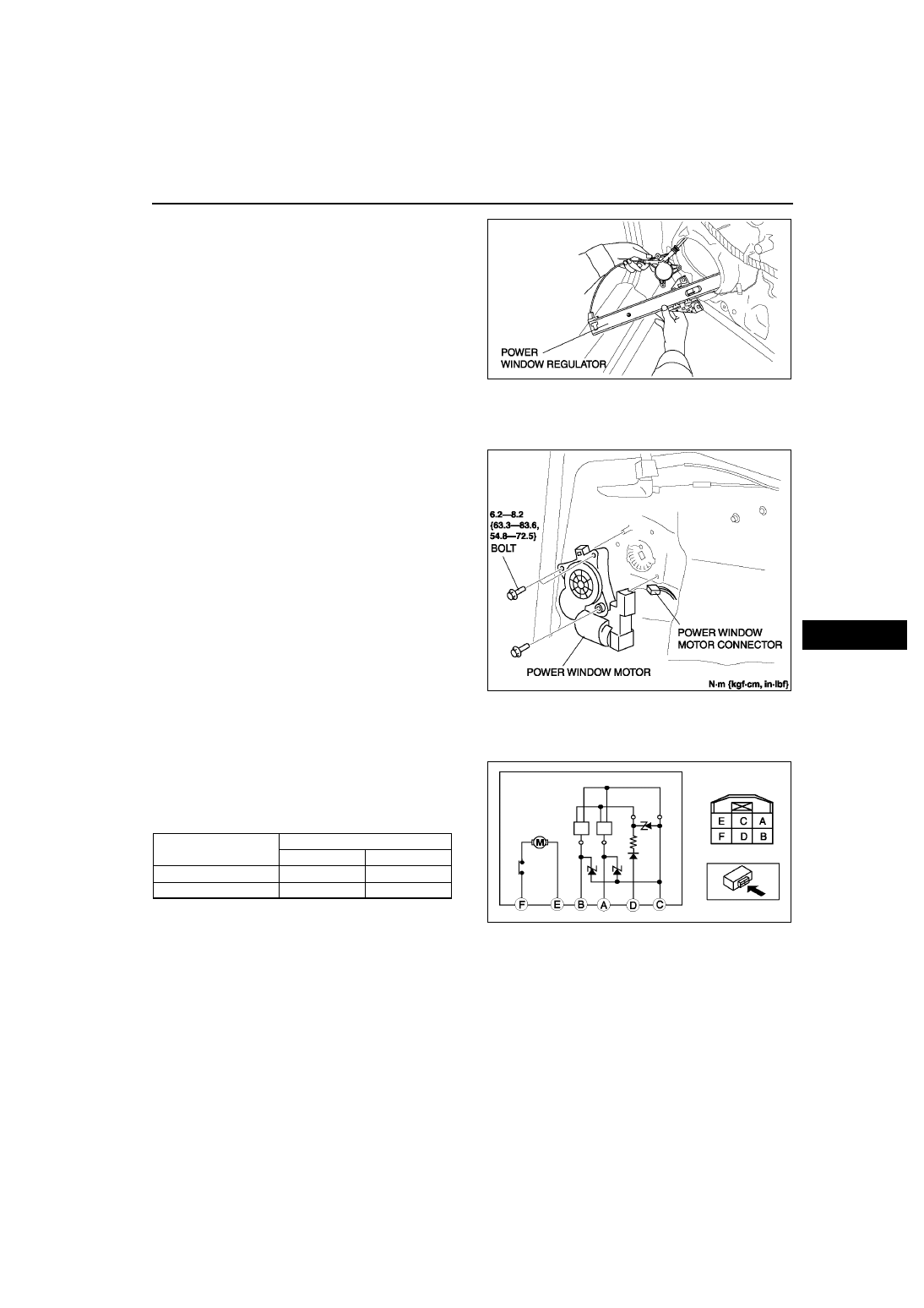

POWER WINDOW SYSTEM

S–29

S

7. Remove the power window regulator from the

speaker installation hole.

8. Install in the reverse order of removal.

End Of Sie

POWER WINDOW MOTOR REMOVAL/INSTALLATION

A6E771659560W01

1. Disconnect the negative battery cable.
2. Remove the front door trim or rear door trim.
3. Disconnect the power window motor connector.
4. Remove the bolts.
5. Remove the power window motor from the power

window regulator drum.

6. Install in the reverse order of removal.

Note

• When installing the power window motor to

the power window regulator drum, the drum
housing hook may come off the door unit. If
this happens, remove the door speaker,
insert your hand in the speaker installation
hole, connect the drum housing hooks, and
while supporting the drum housing, install
the power window motor to the drum.

End Of Sie

POWER WINDOW MOTOR INSPECTION

A6E771659560W02

Driver’s Side

1. Disconnect the power window motor connector.
2. Apply battery positive voltage to the power

window motor terminals E and F and inspect the
operation the power window motor operation.

• If not as specified, replace the power window

motor.

3. Apply battery positive voltage to the power

window motor terminal D and connect terminal C
to ground.

4. Measure the voltage at terminal B and A while performing Step 3.

• If not as specified, replace the power window motor.

Voltage

Pulse wave: MAX. 5 V, MIN. 0 V

A6E7716W007

A6E7716W004

Motor operation

Terminal

F

E

UP

GND

B+

DOWN

B+

GND

A6E7716W008

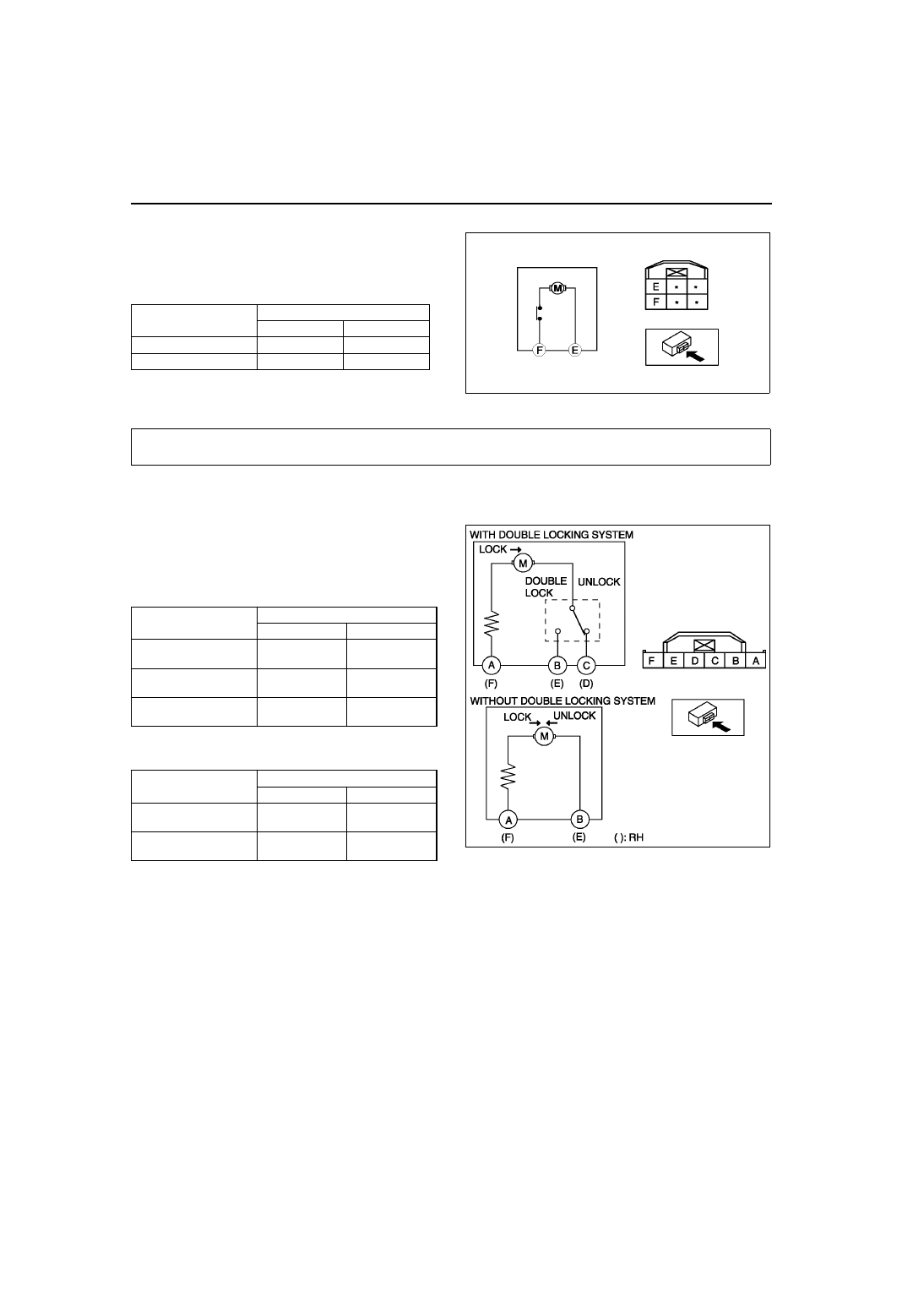

S–30

POWER WINDOW SYSTEM, POWER DOOR LOCK SYSTEM

Except Driver's Side

1. Apply battery positive voltage to the power

window motor terminals and inspect the operation
of the power window motor.

• If not as specified, replace the power window

motor.

End Of Sie

FRONT DOOR LOCK ACTUATOR INSPECTION

A6E771858310W01

Door Lock Actuator

1. Disconnect the front door lock actuator connector.
2. Apply battery positive voltage to the front door

lock actuator terminals and inspect the operation
of the front door lock actuator.

• If not as specified, replace the front door lock

actuator.

With double locking system

( ) : RH

Without double locking system

( ) : RH

Motor operation

Terminal

F

E

UP

GND

B+

DOWN

B+

GND

A6E7716W010

POWER DOOR LOCK SYSTEM

Actuator operation

Connection

B+

GND

Lock

A

(F)

C

(D)

Double lock

A

(F)

B

(E)

Unlock

C and B

(D and E)

A

(F)

Actuator operation

Connection

B+

GND

Lock

A

(F)

B

(E)

Unlock

A

(F)

B

(E)

A6E7718W011
