T–48

IMMOBILIZER SYSTEM

End Of Sie

OUTLINE

A6E812267000T01

•

The immobilizer system is essentially carried over from that of the current TRIBUTE (BU/CU/YU) model’s
passive anti-theft system (PATS). However, some items have been changed and/or added to improve security.
Refer to the following table.

Comparison with current TRIBUTE (BU/CU/YU) model

End Of Sie

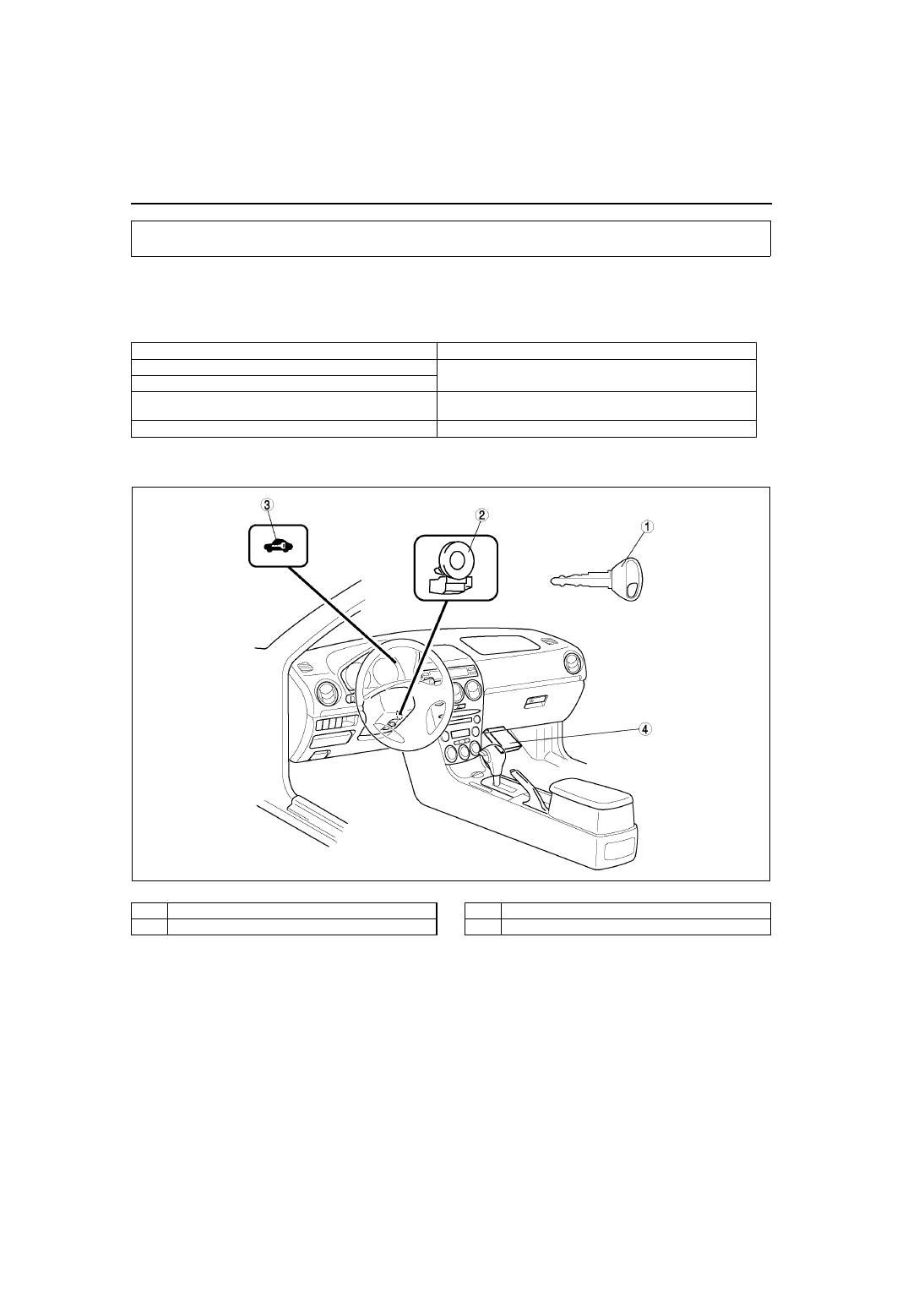

STRUCTURAL VIEW

A6E812267000T02

.

End Of Sie

IMMOBILIZER SYSTEM

Item

Comparison

Key (transponder)

Same as the current TRIBUTE (BU/CU/YU) model

Coil

On-board diagnostic function

•

DTC B2431 is added.

•

Procedure is changed.

ID number input procedure

Procedure is changed.

A6E8122T001

1

Key (transponder)

2

Coil

3

Security light

4

PCM

IMMOBILIZER SYSTEM, AUDIO AND NAVIGATION SYSTEM

T–49

T

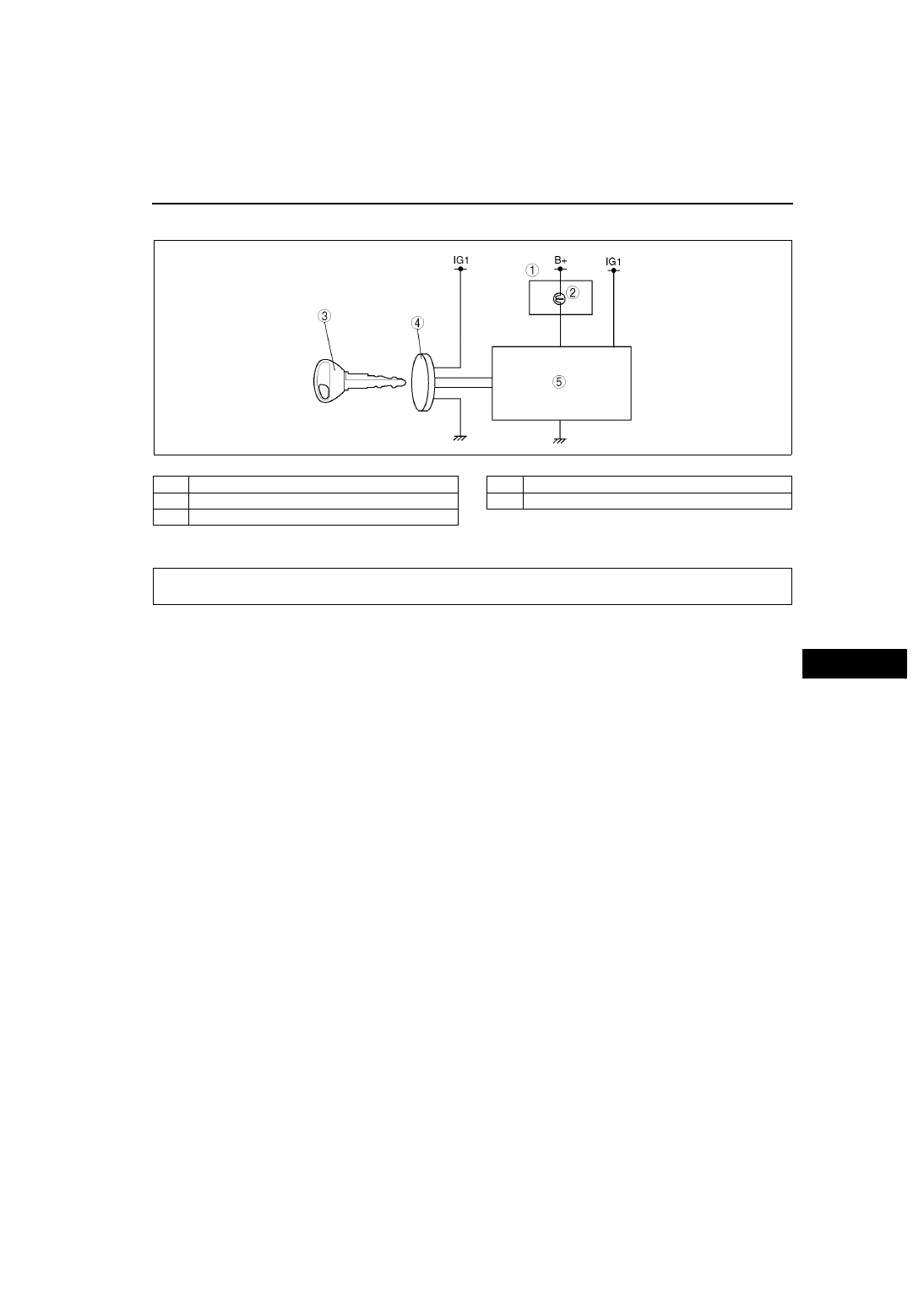

SYSTEM WIRING DIAGRAM

A6E812267000T03

.

End Of Sie

OUTLINE (AUDIO SYSTEM)

A6E812401066T01

•

The center panel module installed with the audio unit and climate control unit (automatic A/C only), and the
audio switch, A/C switch, hazard warning switch and rear window defroster switch built into the center panel
has been adopted.

•

The audio unit consists of the following parts:
— Base unit, which has AM/FM tuner and control function for each module
— Upper module (CD player or CD changer)
— Lower module (cassette deck or MD player)
— Cover

•

Upper module (CD player or CD changer) and lower module (cassette deck or MD player) are options.

•

Module availability depends on vehicle grade.

•

The operation of audio unit is the same as that of current XEDOS 9, MILLENIA (TA) models.

•

The audio control switch is equipped on the steering wheel for audio operation.

•

The following two types of antennas have been adopted.
— Center roof antenna (European (L.H.D. U.K.) specs. and GCC specs. (5HB)): The construction of center

roof antenna is the same as that of current 323 (BJ) model.

— Glass antenna (GCC specs. (4SD))

•

Four speakers installed as standard, one each to the front and rear doors, have been adopted. For BOSE
specified speakers, 7 speakers, including the door speakers, are installed on the inner garnish of the front
doors (tweeters), and in the rear package (4SD) or temporary spare tire (5HB) (woofer).

•

A noise filter has been installed on the brake light and rear window defroster circuit (GCC specs.), and a
condenser has been installed on the high-mount brake light and rear wiper motor circuit for improved noise
reduction.

•

All information related to the audio system appears on the information display’s LCD.

End Of Sie

A6E8122T002

1

Instrument cluster

2

Security light

3

Key (transponder)

4

Coil

5

PCM

AUDIO AND NAVIGATION SYSTEM

T–50

AUDIO AND NAVIGATION SYSTEM

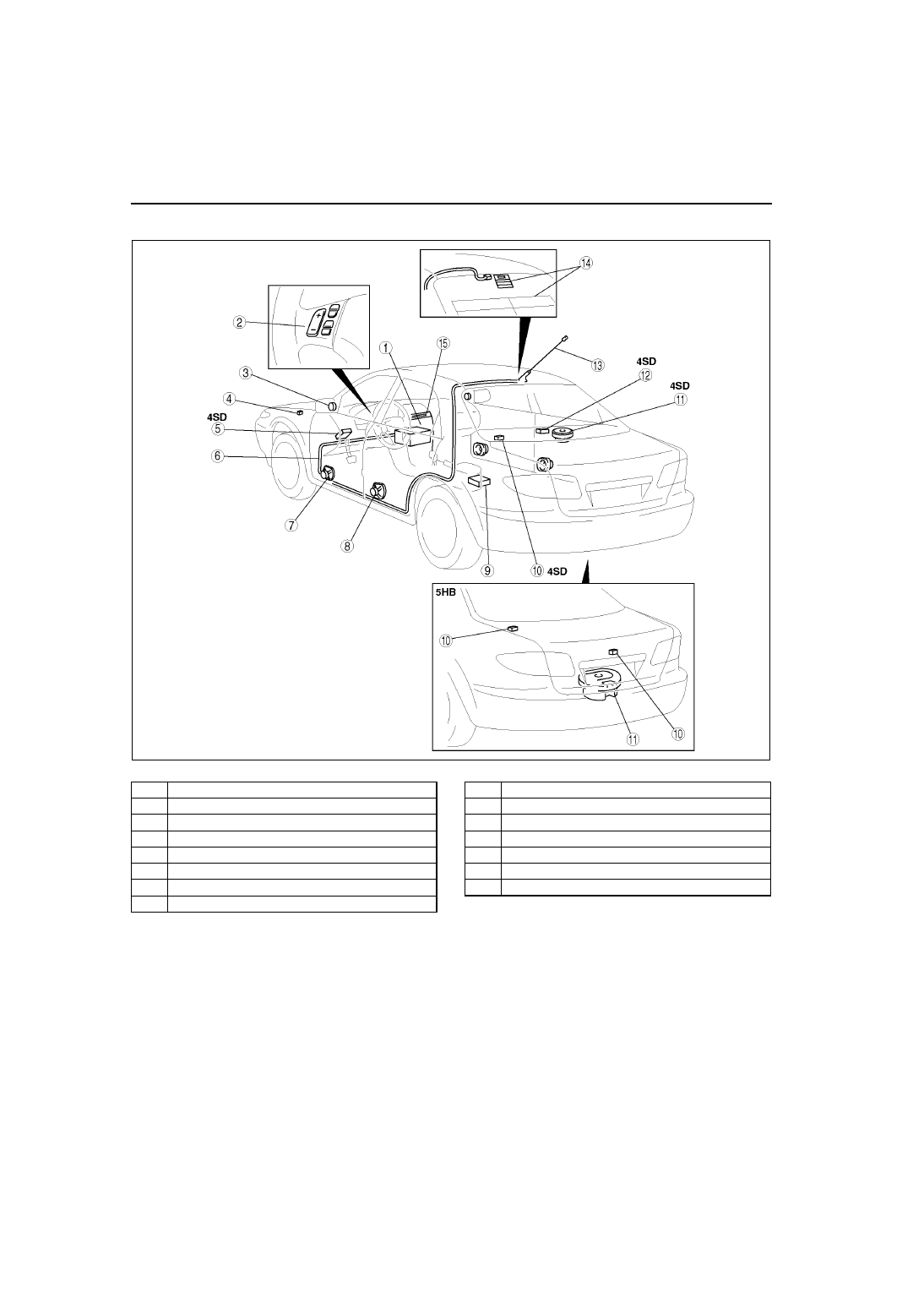

STRUCTURAL VIEW (AUDIO SYSTEM)

A6E812401066T02

.

End Of Sie

A6E8124T013

1

Center panel module (built-in audio unit)

2

Audio control switch

3

Tweeter (BOSE)

4

Woofer relay (BOSE)

5

Noise filter (brake switch)

6

Antenna feeder

7

Front door speaker

8

Rear door speaker

9

Audio amplifier (BOSE)

10

Condenser

11

Woofer (BOSE)

12

Noise filter (rear window defroster)

13

Center roof antenna

14

Glass antenna

15

Information display

AUDIO AND NAVIGATION SYSTEM

T–51

T

T

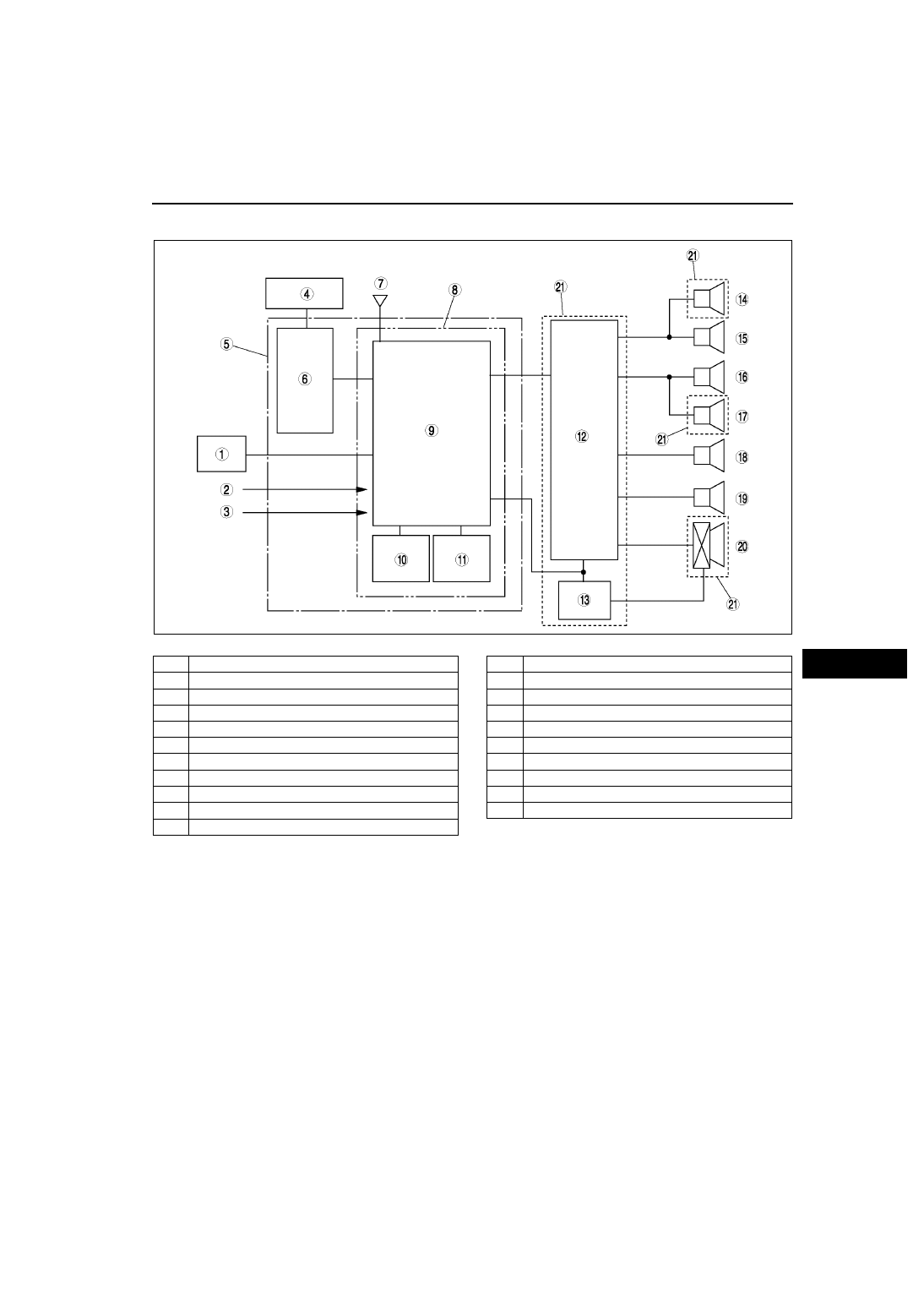

BLOCK DIAGRAM (AUDIO SYSTEM)

A6E812401066T03

.

End Of Sie

A6E8124T019

1

Audio control switch

2

TNS signal

3

Vehicle speed signal

4

Information display

5

Center panel module (built-in audio unit)

6

Audio control circuit

7

Antenna

8

Audio unit

9

Base unit

10

Upper module

11

Lower module

12

Audio amplifier

13

Woofer relay

14

Tweeter (left)

15

Front door speaker (left)

16

Front door speaker (right)

17

Tweeter (right)

18

rear door speaker (left)

19

rear door speaker (right)

20

Woofer

21

BOSE system only
