Руководство по техническому обслуживанию

Обучение обслуживанию 67

Руководство по ремонту от компании Ford (продолжение)

Нахождение неисправностей (продолжение)

•

Тест для обнаружения местонахождения неисправности


ПРИМЕЧЕНИЕ:

Для электрических измерений пользуйтесь цифровым

мультиметром.



ТЕСТ A: ЗВУКОВОЙ СИГНАЛ НЕ РАБОТАЕТ
УСЛОВИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1:

ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЗВУКОВОМ СИГНАЛЕ

 1

Отсоедините звуковой сигнал F3-03.

Звуковой сигнал F3-03
2

Измерьте разность потенциалов между

разъемом звукового сигнала F3-03
(

ЗЕЛЕНЫЙ/ЖЕЛТЫЙ), стороной пучка и

заземлением при нажатом выключателе
звукового сигнала.





Напряжение больше 10 вольт?



Да



Установите новый звуковой сигнал. Проверьте
правильное функционирование.



Нет



Переходите к A2.

A2:

ПРОВЕРЬТЕ РЕЛЕ ЗВУКОВОГО СИГНАЛА

 1

Выньте реле звукового сигнала.





ПРИМЕЧАНИЕ: Для выявления неисправностей по признакам необходим большой

опыт и объем технических знаний. В некоторых странах можно
воспользоваться службой технической поддержки для получения помощи при
диагностике.



Руководство по техническому обслуживанию

68

Обучение обслуживанию

Дополнительная документация по техническому обслуживанию

•

Электрическая схема

–

Показывает в деталях все элементы электрических цепей.

–

Доступно в печном и электронном виде. (Описание на следующей странице)


•

Руководство по кузовным работам

–

Это справочное руководство по ремонту кузова иллюстрирует строение и
формы кузова, размеры, точки крепления, места сварки. В нем же описываются
меры предосторожности.


•

Учебное пособие

–

Учебное пособие по последним моделям автомобилей описывает их новые
особенности, их использование и обслуживание.

–

Стандартизированные учебные программы наподобие этой созданы для
повышения квалификации обслуживающего персонала. Данные справочные
материалы являются основой для успешного участия в программе подготовки
специалистов Mazda.

–

В анонсированном журнале «Команда Mazda» статьи будут содержать
информацию о технологиях Mazda, понимание которых необходимо для
успешной деятельности в программе подготовки технических специалистов
Mazda.


•

Справочник владельца

–

Справочник владельца выпускается в компактном виде для безопасной и
приятной езды на автомобилях Mazda.


•

Руководство по использованию иммобилайзера

–

Предоставляет описание первого устройства автоматической блокировки
двигателя Mazda, использовавшегося с 1994 по 1997 год. Последующие
системы описываются в руководстве по ремонту.



•

Справочник по специальным инструментам для обслуживания

–

Предоставляет список SST на ноябрь 1997 года.


•

Справочник рекомендаций по продолжительности ремонта

–

В данном справочнике Вы найдете список стандартов по продолжительности
ремонта для претензий по гарантийным обязательствам.



Руководство по техническому обслуживанию

Обучение обслуживанию 69

Электрическая схема

Обзор

•

Было издано три варианта Электрических схем с различным расположением
частей.

–

Электрическая схема со «старым» расположением разделов для большинства
моделей.

–

Электрическая схема с «новым» расположением разделов для моделей Mazda,
начиная с Mazda 3.


ПРИМЕЧАНИЕ: У новой электрической схемы будет такая же организация разделов,

как и в переработанном руководстве по ремонту. Она будет соответствовать
стандарту SAE (Society of Automotive Engineers = Общество автомобильных
инженеров) J2008.



–

Электрическая схема с компоновкой компании Ford использовалась для
Mazda Tribute.


Использование электрической схемы

•

Электрическая схема может использоваться:

–

Для распознавания предохранителей, проводов, оплетки проводов,
разъемов/соединений и нахождения их расположения.

–

Для изучения схем соединения электрических/электронных компонентов.

–

В качестве справочной информации для контроля обрывов в цепи и для
проработки процедур OBD.





Руководство по техническому обслуживанию

70

Обучение обслуживанию

Электрическая схема (продолжение)

Как пользоваться предыдущими электрическими схемами от Mazda

•

Электрическая схема доступна в печатной форме.

•

Электрическая схема состоит из 7 разделов.

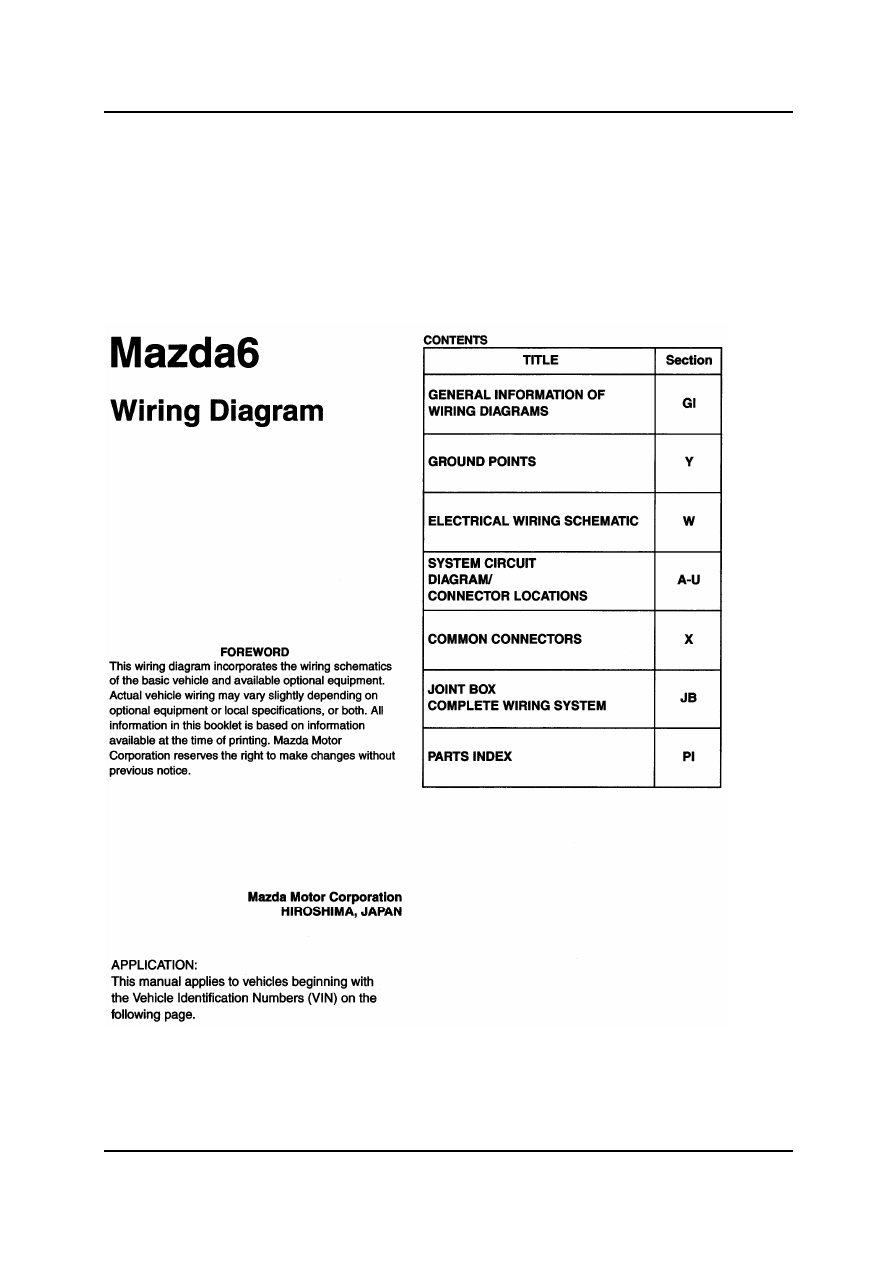

Содержание электрической схемы Mazda6
