Основы электрооборудования

Процесс диагностики

Общие положения

•

Диагностика требует исчерпывающего знания работы системы. Как и для всей
остальной диагностики, технический специалист должен использовать симптомы и
указатели, чтобы определить причину проблемы с автомобилем. В помощь
техническому специалисту при диагностике автомобилей были проанализированы
и включены в стратегию диагностики и во многие публикации по обслуживанию
методики многих успешных специалистов .

•

Ниже приведена в общих чертах стратегия диагностики, которая поможет
гарантировать, что не будет пропущена никакая необходимая для точной
диагностики информация.

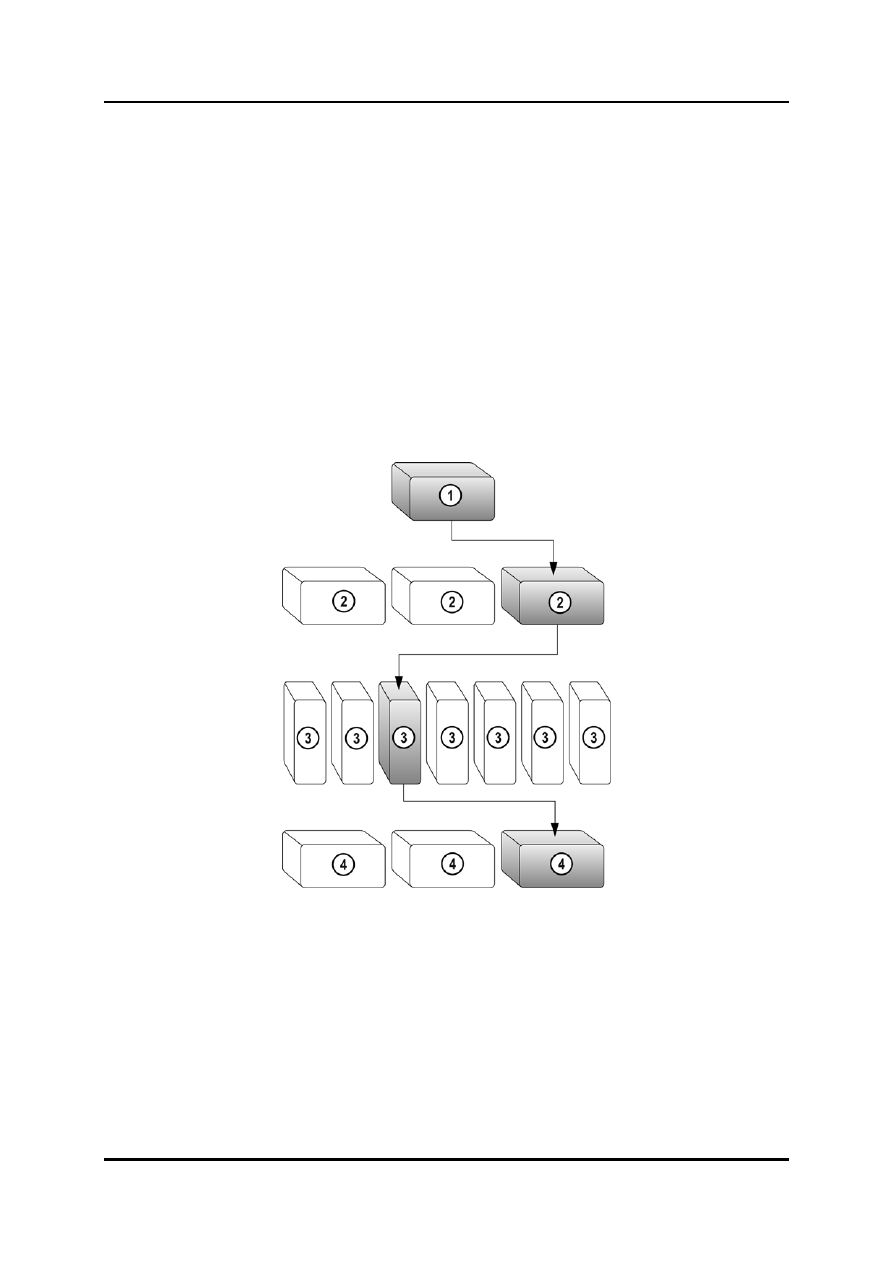

Процесс диагностики от симптома к системе, далее к элементу, далее к
причине





L1004_06001



1

Симптом 3

Комплектующие детали

2

Системы автомобиля 4

Причины



Процесс диагностики

Основы электрооборудования

•

Использование процесса диагностики «Симптом > система > элемент > причина»
даёт Вам логический метод устранения проблем заказчика.

–

Прежде всего, подтвердите «Симптом» проблемы заказчика. Проверьте
точность и подробность информации в заказе на ремонт. Соберите
информацию о претензии. Выявите все симптомы: что работает, а что не
работает, проверьте световую предупредительную сигнализацию и сообщения
информационного экрана для водителя. Поищите дополнительные симптомы.

–

Затем Вам нужно определить, какая «Система» могла бы вызвать данный
симптом. Определите, от чего зависит неправильное функционирование.
Выполните функциональные тесты, что исключить возможные причины.

–

Как только Вы выявите конкретную систему, Вам нужно определить, какой
(какие) «Элемент (элементы)» внутри системы могли бы быть причиной
проблемы заказчика. Осмотрите автомобиль и поищите очевидные
неисправности. Проверьте цепи и элементы с помощью M-MDS (Mazda-Modular
Diagnostic System = унифицированная диагностическая система Mazda) или
WDS (Worldwide Diagnostic System = всемирная диагностическая система) или
цифрового мультиметра, в зависимости от обстоятельств. Начните с цепей и
элементов, которые являются наиболее вероятной причиной и которые проще
всего проверить. Имейте в виду, что перемежающиеся отказы или симптомы
могут потребовать воссоздания условий неисправности в процессе проверки:
проверки в горячем состоянии, в холодном состоянии или при раскачивании.

–

После определения неисправного элемента (Элементов), всегда следует
попытаться выявить причину неисправности. Может быть, причиной отказа
неисправного элемента является другой элемент.

•

В некоторых случаях детали просто изнашиваются. Однако в отдельных случаях
проблема может быть обусловлена не неисправным элементом, а какой-то другой
причиной.

•

Когда Вы, в конечном счёте, будете выполнять ремонт, следуйте
рекомендованным сервисным процедурам, данным в руководстве по ремонту.
Чтобы избежать повторного отказа, убедитесь, прежде чем устанавливать новые
детали, что проводка, разъёмы и замыкания на массу находятся в хорошем
состоянии.

•

После ремонта оцените результаты. Проверьте, что проблема заказчика
разрешена, и что все исходные симптомы исчезли.

•

Удостоверьтесь, что при выполнении рабочих тестов каких-либо других систем,
связанных с претензией или затронутых при ремонте, не было создано никаких
новых условий.



Основы электрооборудования

Процесс диагностики

Пример процесса диагностики

•

В данном примере приводится образец процесса диагностики по принципу
«Симптом > Система > Элемент > Причина». В ходе примера формулируются
этапы процесса и их отношение к выявлению действительной причины проблемы.

–

Первый этап процесса диагностики – это проверка симптома (симптомов)
проблемы. Заказчик доставляет автомобиль для обслуживания из-за
проблемы, касающейся неработающего спидометра. Проблема проверяется
пробной ездкой. Пробная ездка подтверждает правильность «симптомной»
части диагностического процесса.

–

Следующий этап процесса диагностики состоит в изолировании системы
(систем), на которую(ые) влияет симптом. Визуальный осмотр не даёт никаких
очевидных признаков, касающихся проводки, разъёмов и датчика скорости
автомобиля. При использовании соответствующего диагностического
оборудования диагностический код неисправности указывает проблему с
сигналом скорости автомобиля с помощью управляющего компьютера. Данные
тестирования, представленные в руководстве, подтверждают правильность
«системной» части процесса диагностики.

–

Затем в процессе диагностики нужно изолировать элемент (элементы), которые
относятся к системе или симптому. В данном случае, сигнал скорости
автомобиля идёт от датчика в PCM, а PCM отсылает сигнал на приборный
щиток. При помощи процедур из соответствующего руководства по ремонту
выявляется, что датчик скорости автомобиля подаёт неверный входной сигнал
в PCM.  Датчик является неисправным элементом. Следование процедурам из
руководства по ремонту обеспечивает подтверждение правильности
«элементной» части процесса диагностики.

–

Наконец, в процессе диагностики определяется, что является «причиной»
отказа элемента. В данном случае, тестирование датчика обнаруживает в
датчике неисправную внутреннюю схему. Это подтверждает правильность
«Причины», имеющей отношение к отказу элемента.

–

Замена датчика восстанавливает исправное рабочее состояние автомобиля.



Процесс диагностики

Основы электрооборудования

Литература по ремонту

•

Литература по ремонту автомобиля содержит следующую информацию по этапам
диагностики и проверкам: предварительные проверки, проверка и подтверждение
проблемы заказчика/особые режимы езды, испытания в пробеге и точные
диагностические испытания.

•

Использование сервисной литературы Mazda и диагностического тестового
оборудования помогает техническому специалисту отремонтировать автомобилей
с первой попытки и вовремя.

•

Только использование всего этого материала может гарантировать успешную
диагностику и ремонт автомобилей Mazda.



Профессиональные приёмы работы с электрооборудованием

•

При тестировании электрических цепей важно обращаться с ними аккуратно, чтобы
избежать повреждения изоляции, проводников, контактов или элементов. Следует
тщательно выполнять измерения. Убедитесь, что тестер подключён к нужным
контактам. Если измерения не согласуются с ожидаемыми значениями, всегда
дважды проверьте правильность подключения тестера.

•

Никогда не протыкайте щупом герметизированный разъём. Это повредит
герметизацию, позволяя влаге и другим загрязняющим веществам попадать в
разъём и вызывать коррозию.

•

Никогда не протыкайте изоляцию проводника. Это позволит влаге и другим
загрязняющим веществам попадать в проводник и вызывать коррозию.

•

Никогда не используйте контрольные лампочки с питанием от сети или с
автономным питанием для проверки цепей или элементов. Этим можно повредить
чувствительные электронные элементы или схемы.

•

Всегда калибруйте тестовое оборудование и проверяйте сопротивление тестовых
проводов и адаптеров, чтобы гарантировать точные измерения.

•

Всегда пользуйтесь соответствующими тестовыми адаптерами.
