Основы электрооборудования
Электрические схемы
Доступные через сеть электрические схемы WebMESI
Краткое описание электрических схем
•
Такая компьютерная электрическая схема была разработана для использования
непосредственно на площадке для технического обслуживания.
•
Она содержит функции, которые максимизируют возможности автоматического
взаимодействия с целью обеспечения быстрого и точного выполнения ремонта.
•

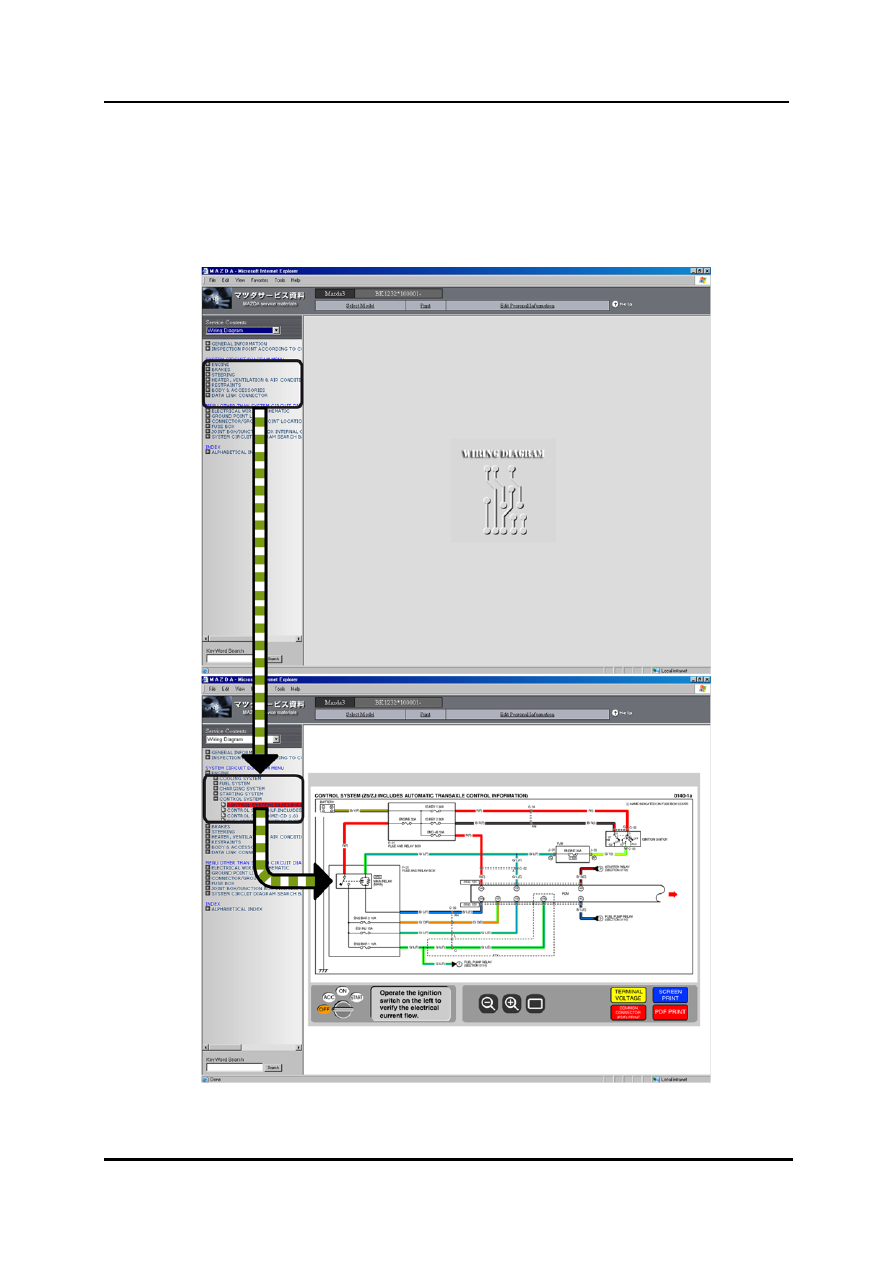

Чтобы получить доступ к электрическим схемам, сначала войдите в Портал Mazda
и выберите WebMESI. После того, как указан тип автомобиля, в меню "Service
Contents" (Содержание обслуживания) можно выбрать "Wiring Diagram"
(Электрическая схема).
•

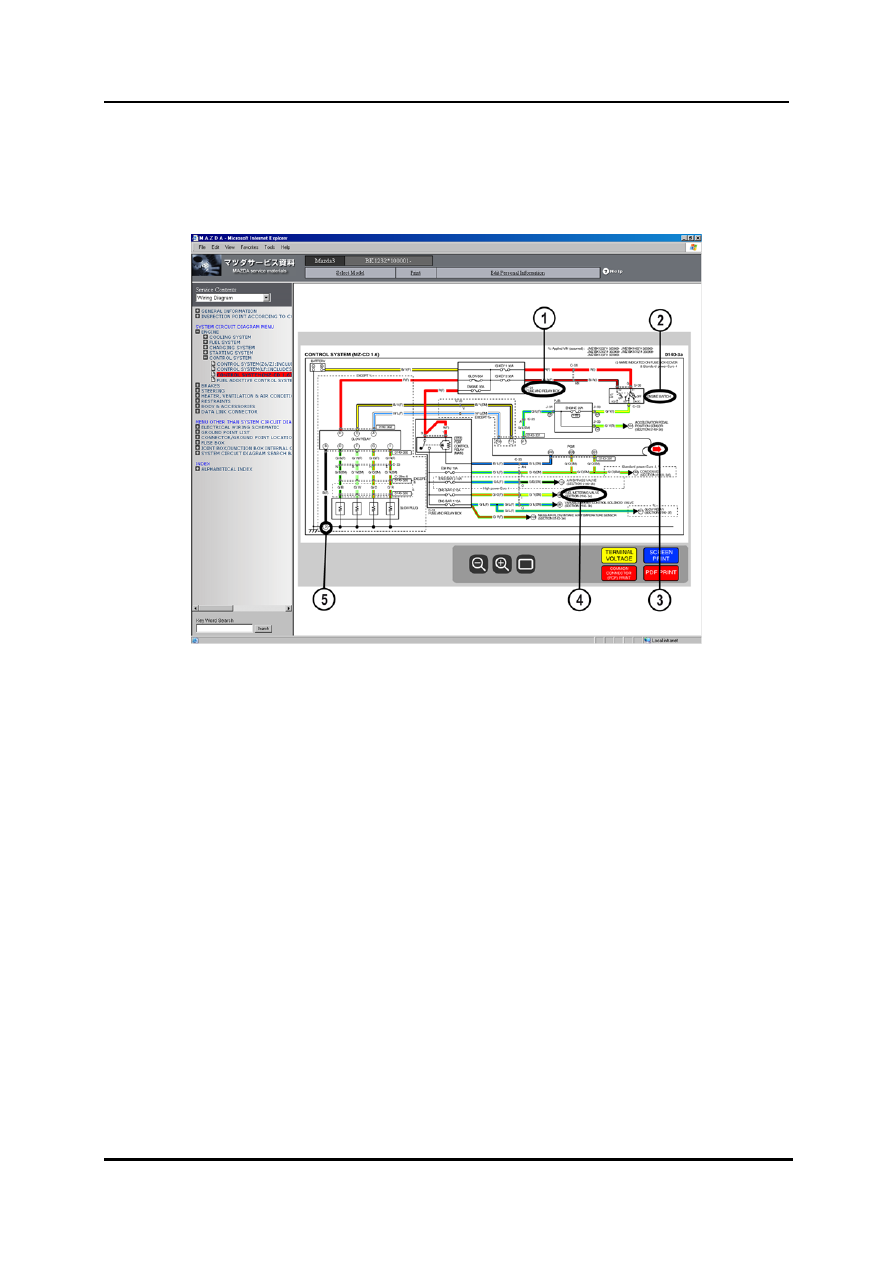

На этих схемах показаны электрические схемы каждой системы, начина от
источника питания и заканчивая заземлением (подключением к массе). Сторона
источника питания находится в верхней части страницы, сторона заземления – в
нижней части. На этих схемах изображены цепи при выключенном зажигании.
•
Разъяснения по различным точкам схемы можно найти в разделе "General
Information - Reading Wiring Diagrams" (Общая информация – Чтение электрических
схем).

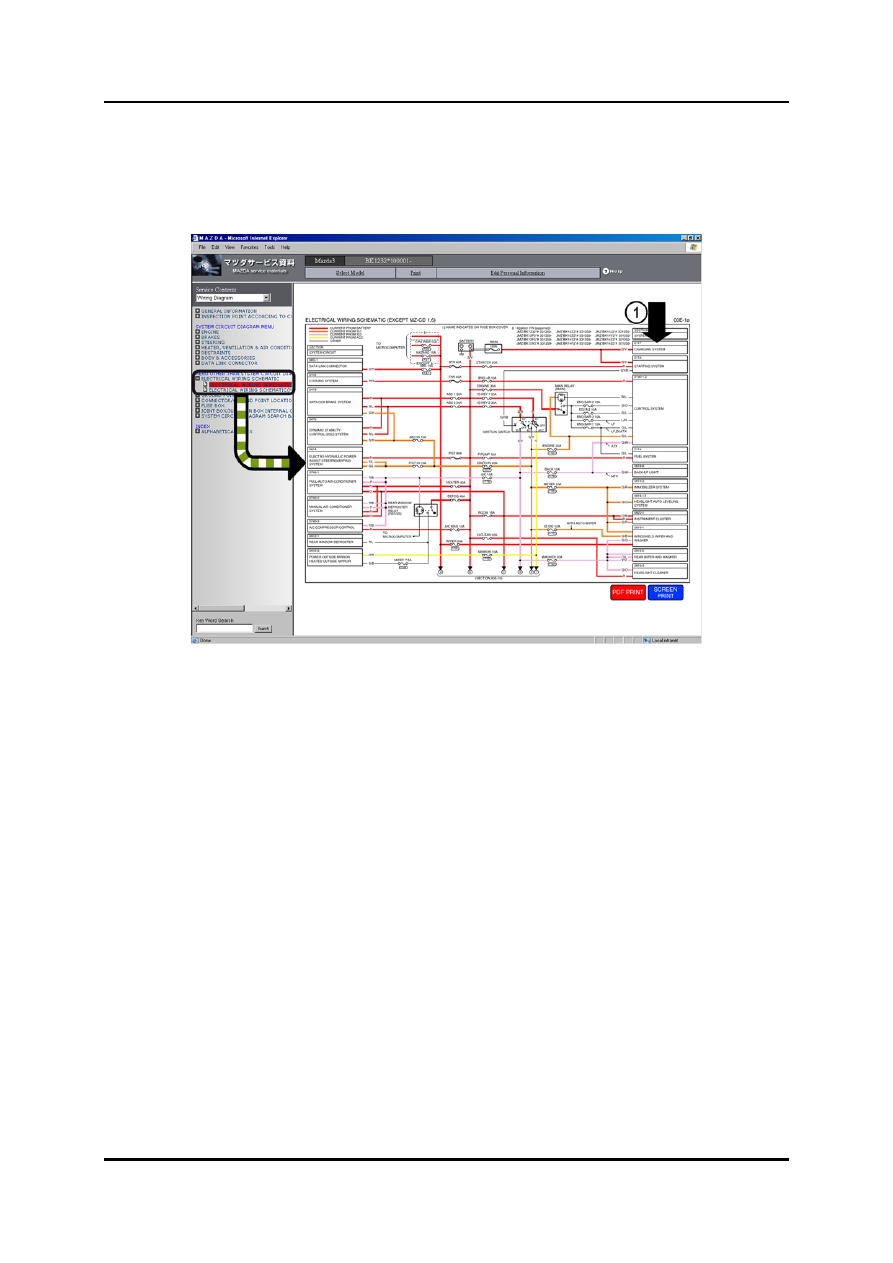

Особые свойства
1. Цвета проводов показаны в реальном цвете.
2. Анимированные изображения главных потоков электрического тока.
3. Выделенное изображение связанных с каждым DTC деталей.
4. Функция расширенного поиска:
–
Поиск электрических схем из схем размещения разъёмов/точек
заземления/плавких предохранителей.
–
Поиск электрических схем, исходя из цветов проводов жгутов проводки.
–
Поиск электрических схем, исходя из названий деталей.
