Mazda Роторный двигатель. Руководство - часть 9

с

РАЗБОРКА

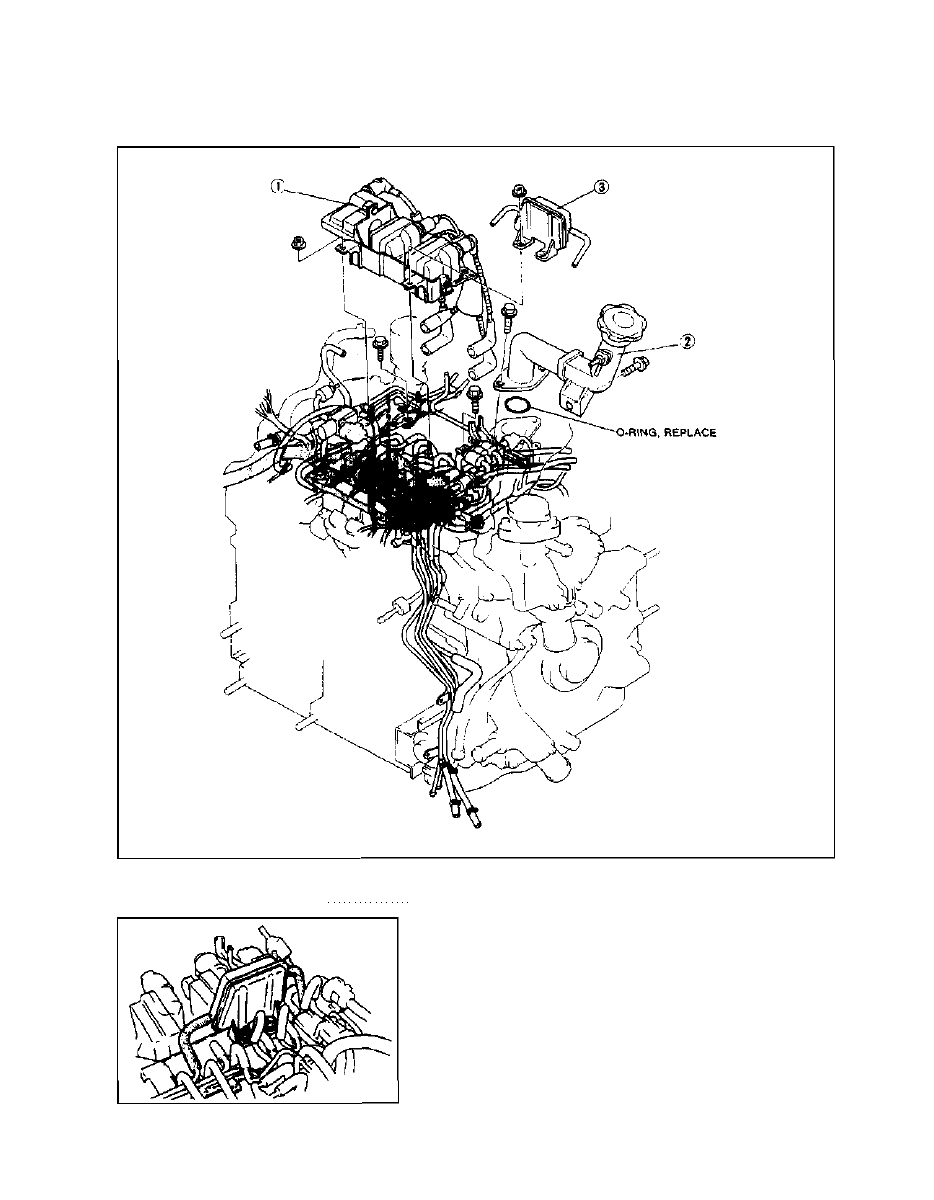

Вакуумная трубка

Отсоедините шланги и разъемы показанные на рисунке.

1. Катушка зажигания

Напоминание К Разборке ниже

2. Труба для залива масла
3. Вакуумная камера

Напоминание к Разборке
Катушка зажигания
1. Снимите вакуумную камеру.

2. Снимите катушку зажигания.

С-34

РАЗБОРКА

С

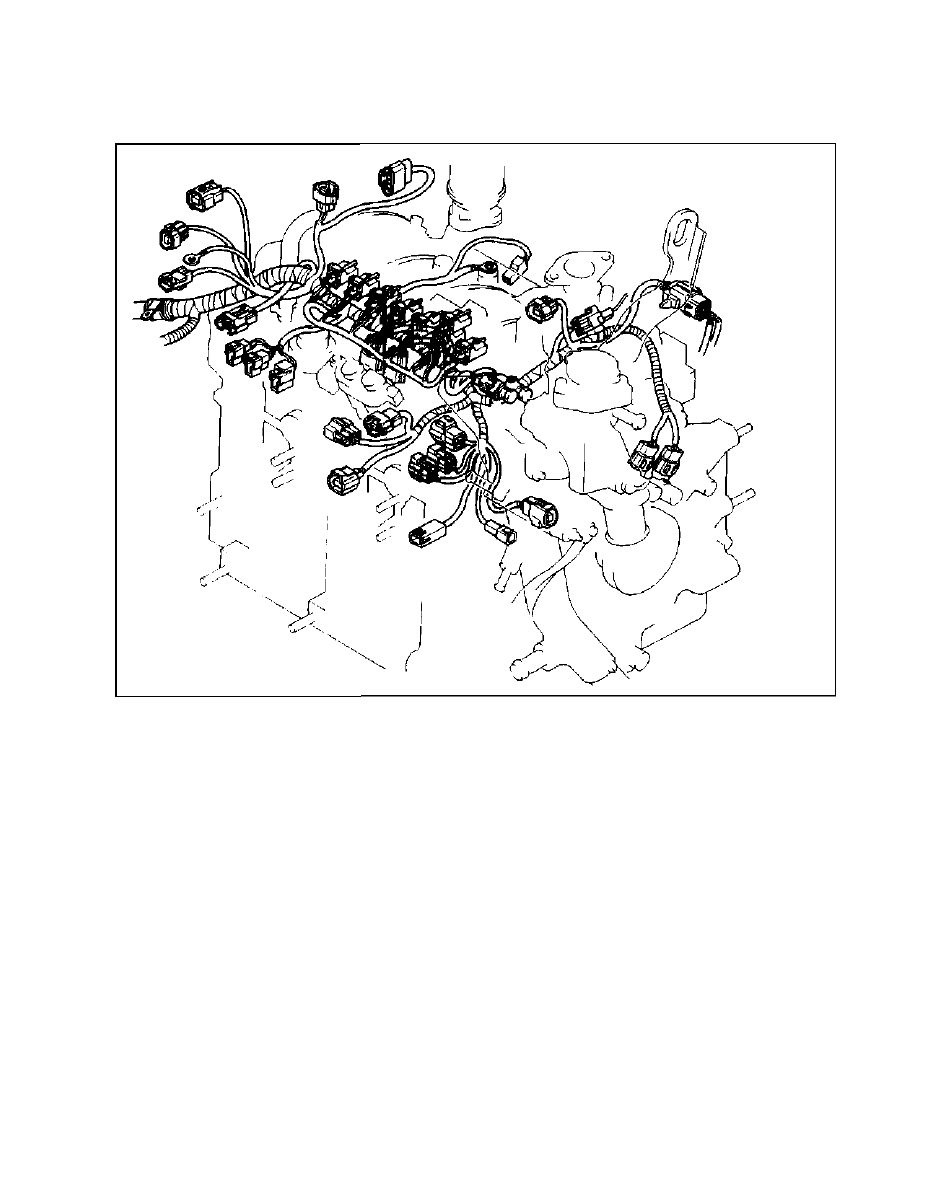

Электропроводка

Отсоедините разъемы электропроводки, показанные на рисунке

С-35

с

РАЗБОРКА

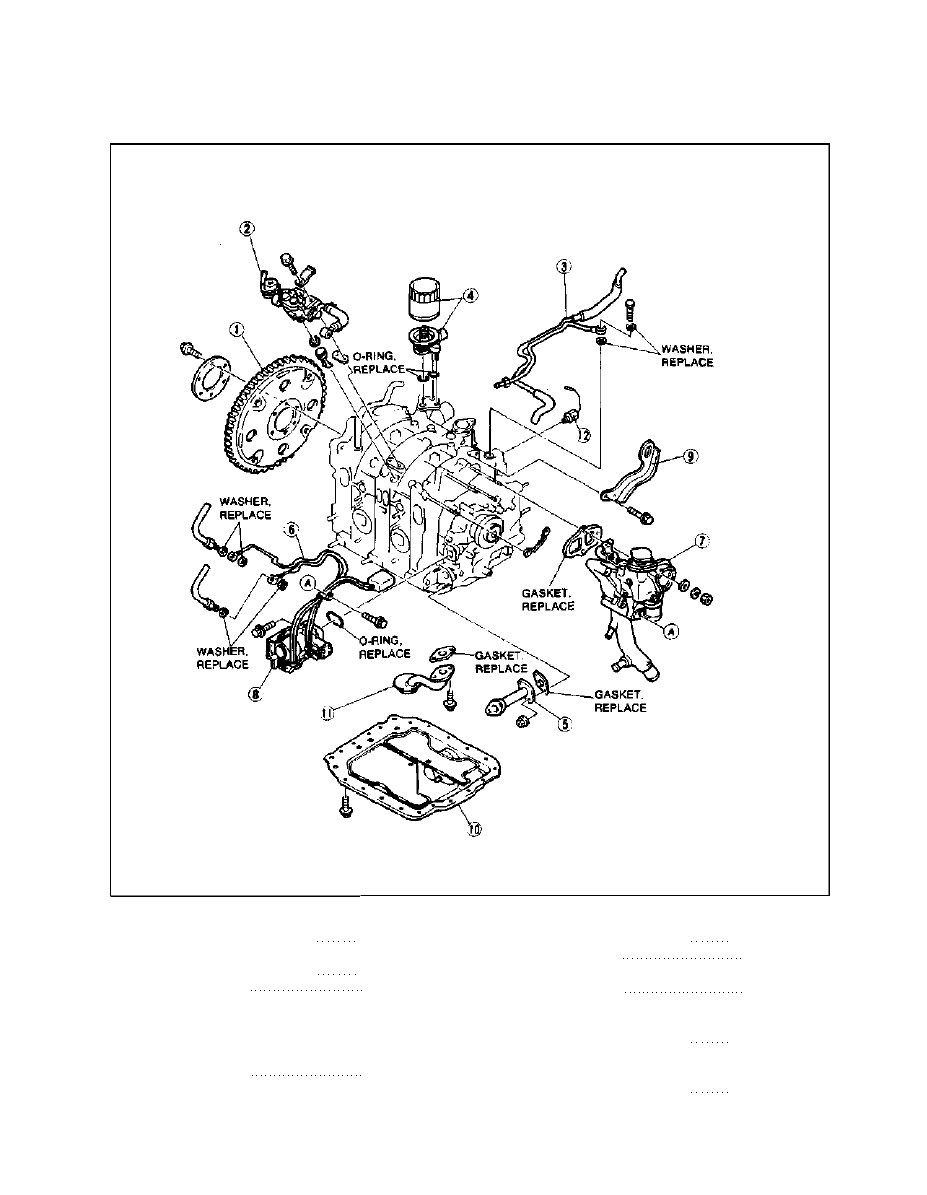

С Т А Т О Р  ( В Н Е Ш Н И Й  Ч А С Т И I)

Разберите в порядке показанном на рисунке, смотри Примечание К Разборке

1. Пластина двигателя (AT)

Примечание К Разборке стр. С-37

2. Топливо напорная трубка и смешивающая пластина

Примечание К Разборке стр. С-37

Обслуживание Секция F

3. Трубка впуска масла
4. Масляный фильтр
5. Масляная трубка
6. Масло дозирующее сопло

Обслуживание Секция D

7. Водяная помпа

Примечание К Разборке стр. С-37

Обслуживание Секция Е

8. Масло дозирующая помпа

Обслуживание Секция D

9. Петля двигателя

10. Масляный поддон

Примечание К Разборке стр. С-38

11. Масляное сито
12. Датчик удара

Примечание К Разборке стр. С-38

С-36

РАЗБОРКА

С

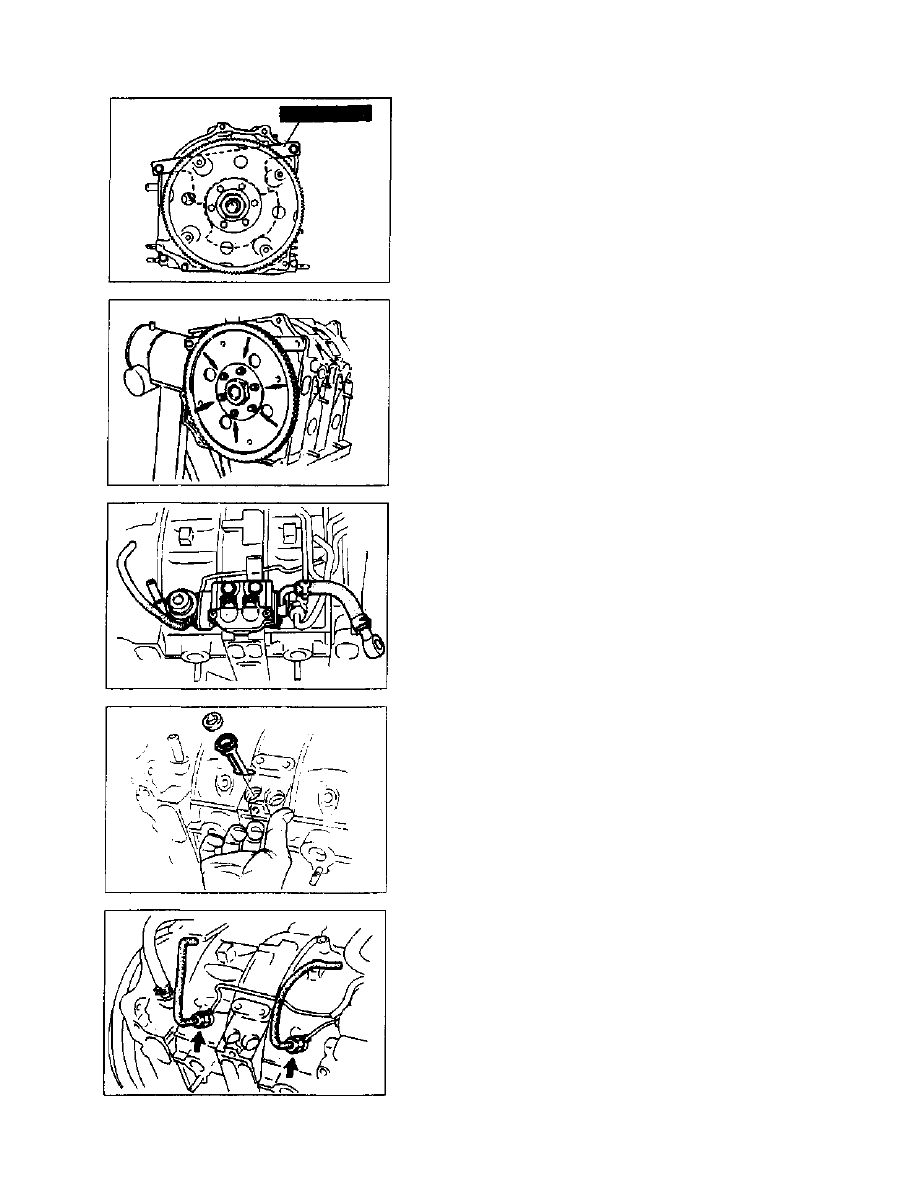

Примечание к Разборке
Пластина двигателя (AT)
1. Подключите SST к противовесу.

2. Снимите фиксатор и пластину двигателя

Топливо напорная трубка и смешивающая пластина

1. Снимите топливно-напорную трубку и распорную деталь

2. Дотянитесь до впускного порта и выдавите смешивающую

пластину вручную.

Водяная помпа

1. Отсоедините масло дозирующие трубки.

С-37
