ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЗАДНИЙ МОСТ, AWD, RBC

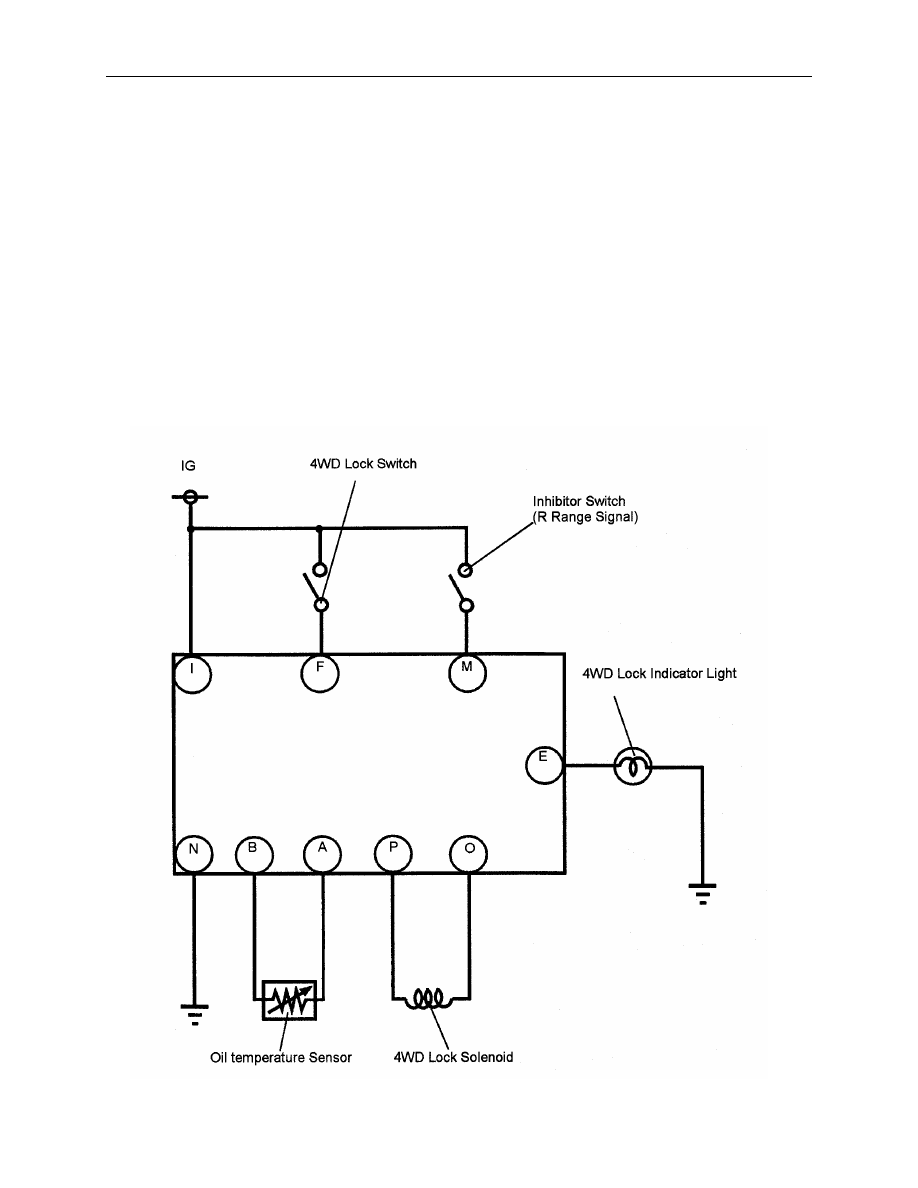

БЛОК УПРАВЛЕНИЯ 4WD (ТОЛЬКО 3.0L ATX)



•

•

•

Блок управления 4WD активизирует соленоид блокировки и сигнальную
лампочку 4WD, основываясь на



1.  положении переключателя блокировки 4WD,
2.  температуре масла дифференциала и
3.  переключателе диапазона коробки передач.



Блок управления располагается за левой задней панелью отделки площади
грузового пространства.



2,0

л 4WD без блока управления на том же месте имеет реле.


ОБЗОР СИСТЕМЫ





M2-10

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЗАДНИЙ МОСТ, AWD, RBC

ФУНКЦИЯ ОБНАРУЖЕНИЯ ПОВРЕЖДЕНИЙ

•  Когда переключатель зажигания включен, бок управления проверяет соленоид

блокировки и контур температуры масла относительно размыкания или
короткого замыкания независимо от состояния переключателя блокировки
4WD (ON (вкл) или OFF(выкл)).


•  Если блок управления обнаруживает повреждение, он выключает

электропитание соленоида блокировки и включает сигнальную лампочку 4WD,
мигающую с односекундными интервалами, указывая на размыкание или
короткое замыкание в одной из двух цепей.


•  В данном случае отсутствуют диагностические коды неисправности (DTC).




Переключатель зажигания

ON



OFF



Зажига-
ется

Выключа-
ется

Сигнальная лампочка
блокировки 4WD

1 секунда

2 секунды



M2-11

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЗАДНИЙ МОСТ, AWD, RBC

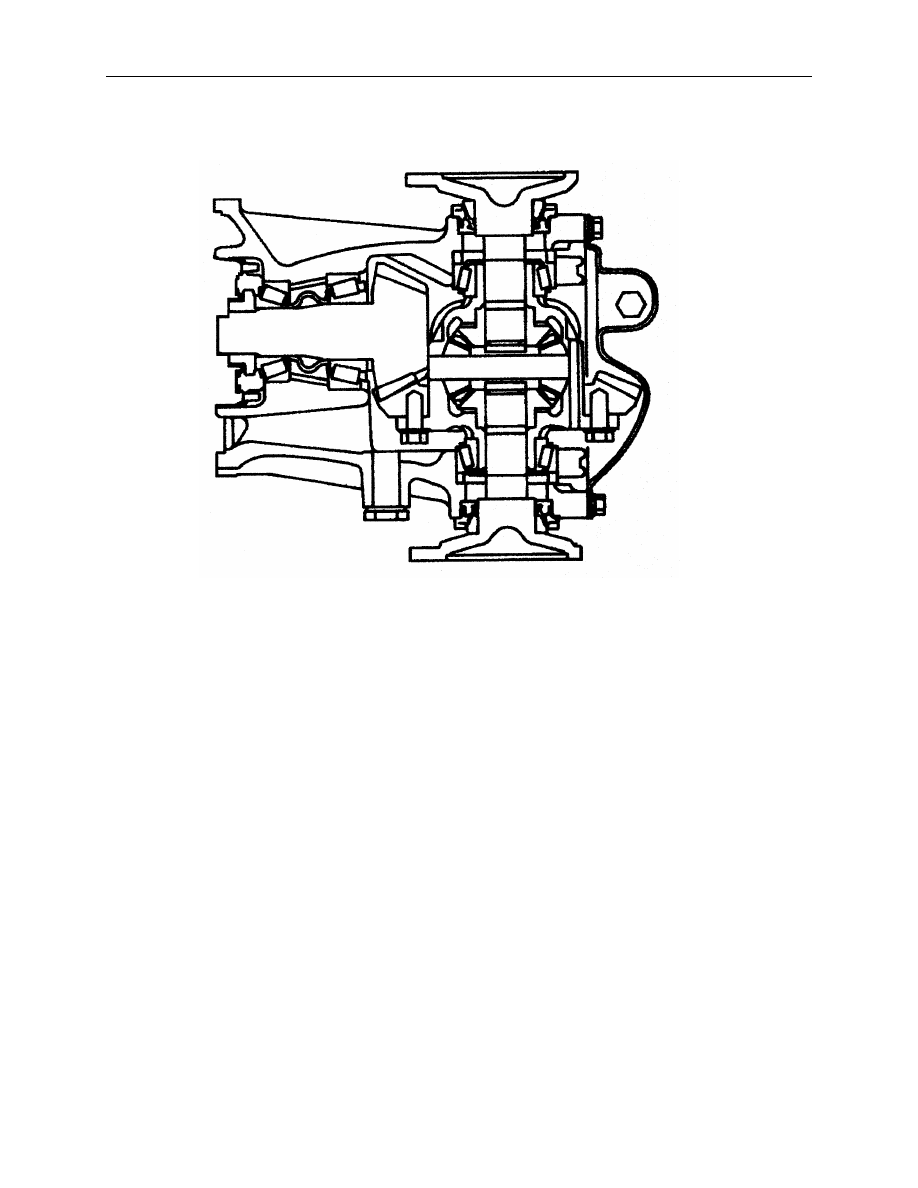

ЗАДНИЙ ДИФФЕРЕНЦИАЛ



•  Задний дифференциал (тип Dana 28) состоит из корпуса, изготовленного из

алюминия, отлитого под давлением, и из штампованной стальной смотровой
крышки.

•  Окончательное передаточное число для заднего дифференциала равно 2,928,

но общее соотношение для двигателя 2,0 л равно 4,588; для двигателя 3,0 л
3,776

(конечная передача коробки передач находится в соответствии с

передаточным числом PTO + передаточное число заднего дифференциала).

•  Для демонтажа и монтажа уплотнений требуются новые SST.

•  Смазка дифференциала 80W-90, GL-5. Емкость 1,3 литра. Заполняйте до 3-5

мм от нижней стороны заправочного отверстия. Интервалы планово-
предупредительных замен каждые 150 000 км.

•  Если вентиляционное отверстие дифференциала было погружено в воду,

необходимо произвести замену масла.

•  Для регионов с исключительно холодным климатом (ниже  -30°C), масло

дифференциала для автомобилей 2,0 л следует заменять на синтетическое
75W-140 для снижения вязкостного сопротивления.

•  В автомобилях с 4WD RBC в “режиме блокировки” можно услышать некоторый

шум заднего дифференциала, но это считается нормальным. Шум
генерируется кулачковыми дисками в главном сцеплении, а не
дифференциалом.



M2-12
