ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

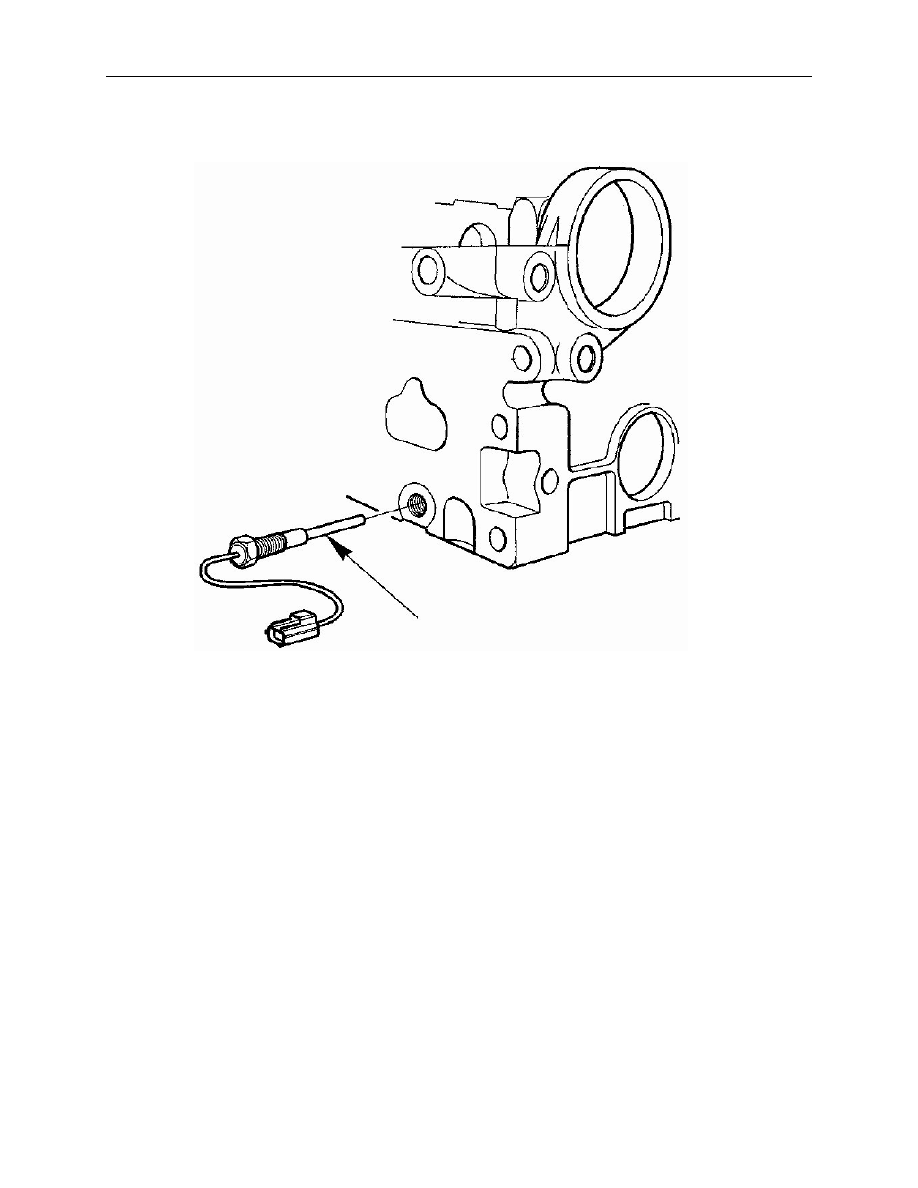

ДАТЧИК ТЕМПЕРАТУРЫ ГОЛОВКИ ЦИЛИНДРОВ (CHT) - 2,0 Л




•

•

•

•

•

•

CHT

используется вместо датчика температуры охлаждающей жидкости

двигателя и датчика указателя температур.



CHT

представляет собой терморезистор, который непосредственно отправляет

температуру головки цилиндров, а не опосредствованно через температуру
охлаждающей жидкости.



CHT

присоединяется к переключаемому резистору в PCM, который

управляется с помощью программного обеспечения CPU.



Это создает два выходных сигнала различного диапазона в зависимости от
рабочих условий двигателя.



Датчик CHT допускает эксплуатацию двигателя при более высоких
температурах сгорания с более усовершенствованной синхронизацией и
обедненной смесью для улучшения выбросов и потребления.



Датчик также улучшает контроль температуры двигателя и защиту от
перегрева.

F1-15





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

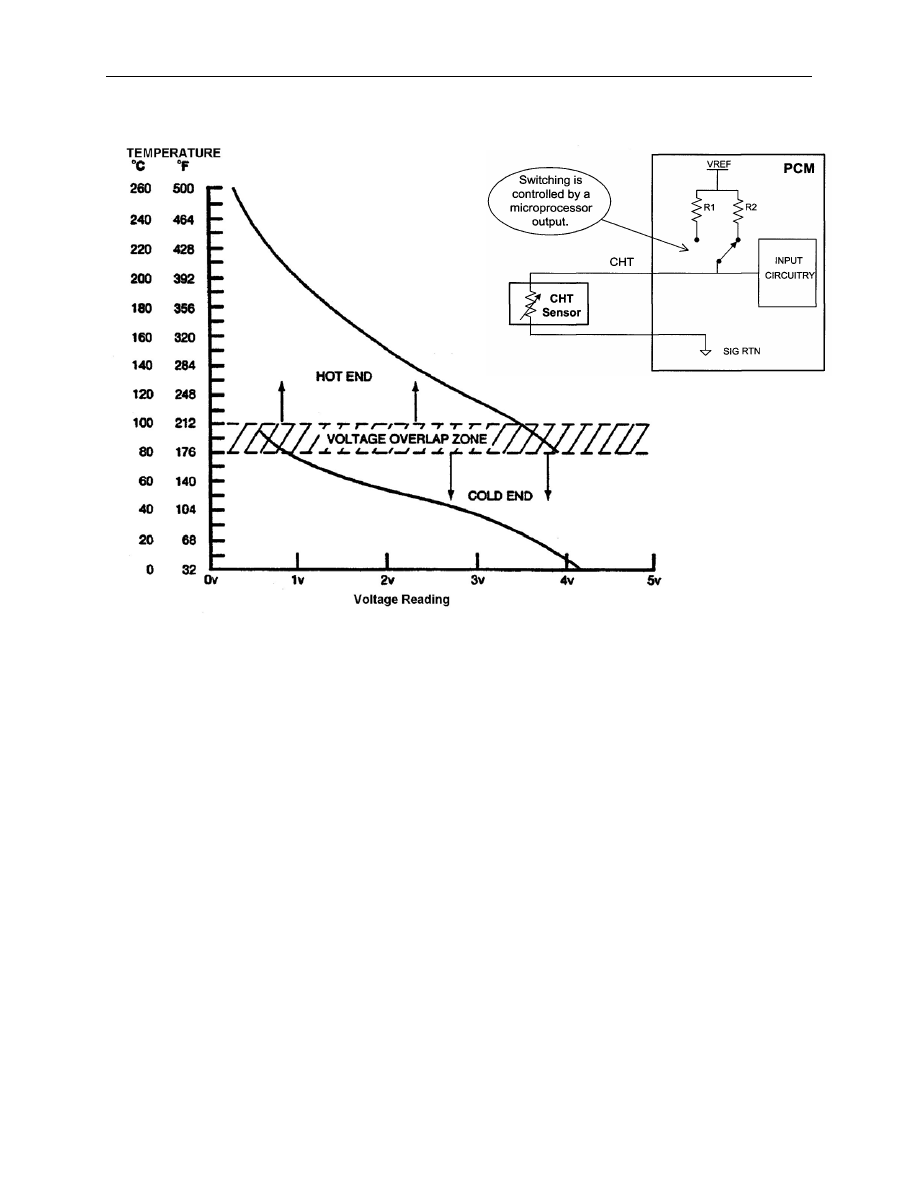

СЧИТЫВАНИЕ ТЕМПЕРАТУР ДВОЙНОГО ДИАПАЗОНА



•  Датчик CHT используется для определения обеих температур: температуры головки

цилиндров и температуры охлаждающей жидкости двигателя вместо датчика ECT. В таком
случае PCM может сохранять диагностические коды неисправности CHT и ECT (DTC).



•  Для охвата всего диапазона температур обоих датчиков CHT и ECT в PCM имеется

резисторный контур двойного переключения на входе CHT.



•  На вышеприведенном графике показано переключение температур с линии холодного конца

на линию горячего конца с увеличением температуры и, наоборот, с уменьшением
температуры.



•  Следует отметить температуру на участке перекрытия напряжения. Внутри этой зоны можно

получать напряжение холодного конца и горячего конца при одной и той же температуре.
Например: при 90

°C напряжение показывает 0,60 вольт на холодном конце или 3,71 вольт на

горячем конце.




Примечание: Температура переключения для Tribute немного отличается при 74°C.





•  Фактически ECT рассчитывается (без PID !) с использованием сигналов CHT, RPM и LOAD.


•

Старайтесь не ошибиться в интерпретации показаний CHT во время диагностики
системы управления

.



F1-16





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

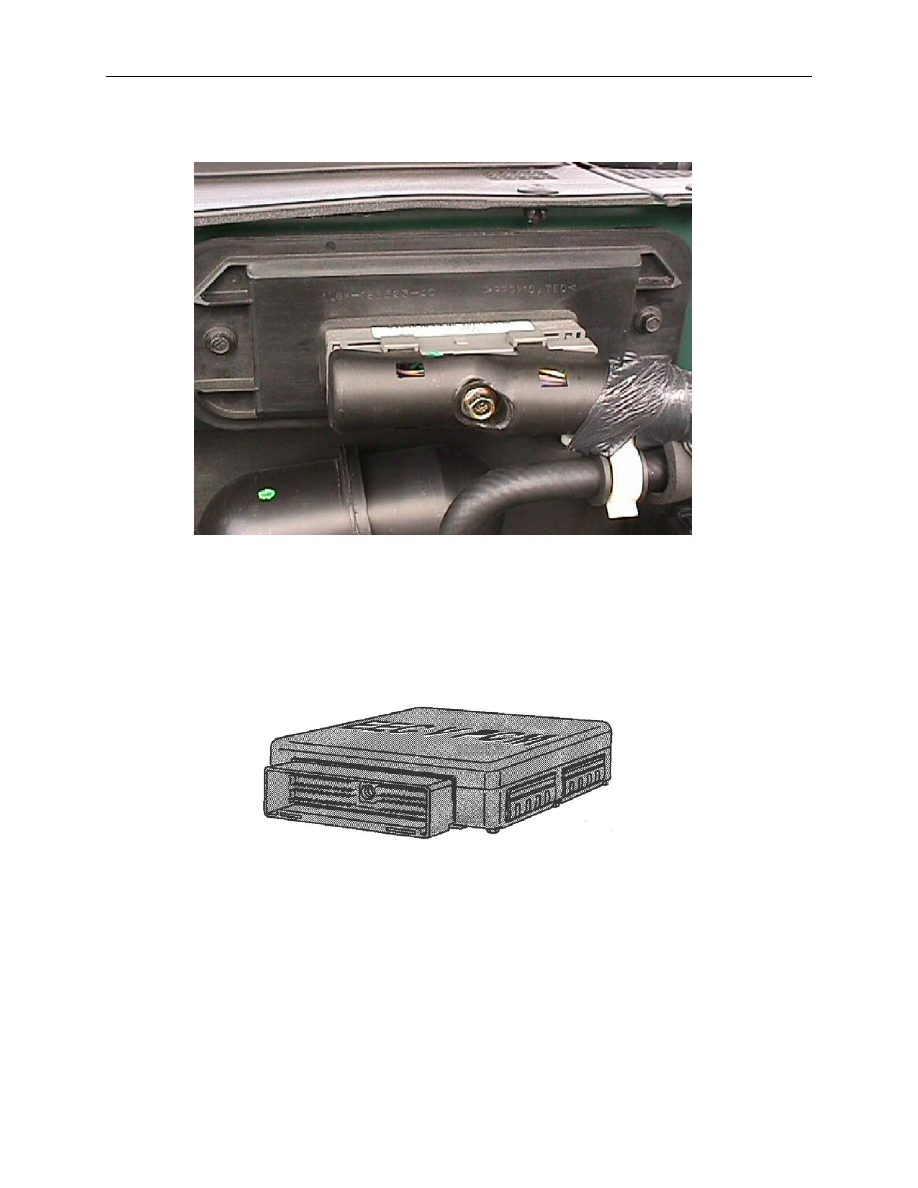

PCM





•

•

•

•

104-штырьковый PCM устанавливается у теплового экрана с доступом из
отсека двигателя.



Используется программное обеспечение EEC-V с протоколом SCP.






Для диагностики используются 104-штырьковый коммутационный бокс и WDS.



Доступны новые функции программирования и перепрограммирования PCM.


Примечание:

•  Старайтесь избегать попадания влаги в соединитель PCM при очистке отсека

двигателя паром.

F1-17





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

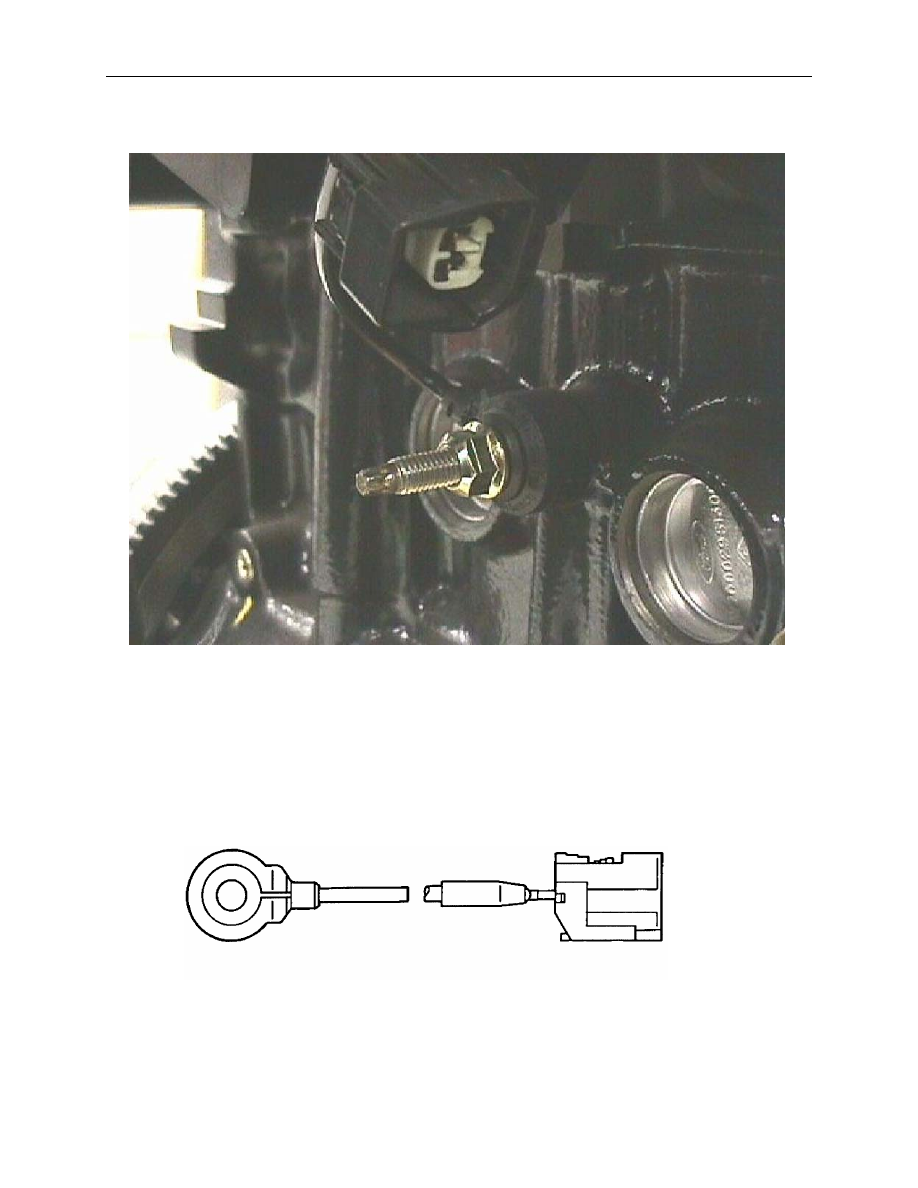

ДАТЧИК ДЕТОНАЦИИ- 2,0 Л




•

•

•

Датчик детонации для 2,0 л Zetec устанавливается на правой стороне блока
двигателя.



Двухпроводной датчик действует для замедления синхронизации зажигания,
если это необходимо для снижения детонации двигателя.



У пластикового датчика имеется отверстие в центре и опоры с установкой на
штырь в блоке двигателя.



F1-18
