Кузов и доп. оборудование

Cиcтeмы развлечeния

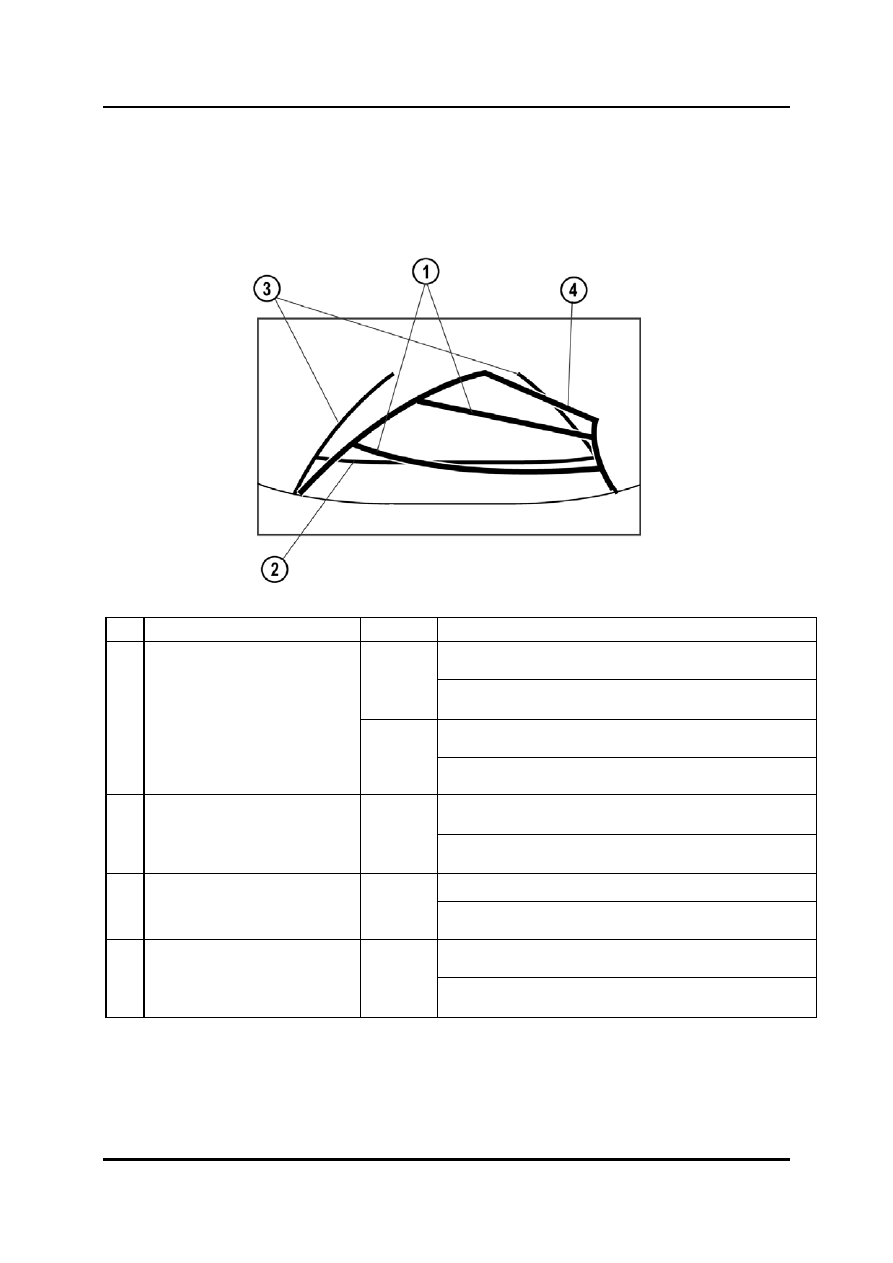

Ориентирные линии

•

Следующие ориентирные линии накладываются на изображение, передаваемое
камерой заднего вида, чтобы помочь водителю правильно заехать задним ходом
на место стоянки.

5_09046

№.

Линия

Цвет

Описание

• Эта линия проходит на расстоянии приблизительно
  0,5 м {1,64 фута} от кромки заднего бампера.
• Перемещается в зависимости от работы рулевого
  управления.
• Эта линия проходит на расстоянии приблизительно
  1 м {3,28 фута} от кромки заднего бампера.
• Перемещается в зависимости от работы рулевого
  управления

• Эта линия проходит на расстоянии приблизительно
0,5 м {1,64 фута} от кромки заднего бампера.
• Не перемещается в зависимости от работы рулевого
управления.

• Эта линия указывает ширину автомобиля.

• Не перемещается в зависимости от работы рулевого
  управления.
• Эти линии указывает предполагаемый маршрут
  автомобиля
• Перемещаются в зависимости от работы рулевого
  управления.

Линии индикации
расстояния

Красный

Желтый

Предполагаемый маршрут

Желтый

Линия индикации
расстояния

Зеленый

Автомобиль с линиями
индикации

Зеленый

M5_09T016

Обучение обслуживанию Mazda5

09-103

Cиcтeмы развлечeния

Кузов и доп. оборудование

Инициализация модуля управления монитором заднего вида

•

В случае замены модуля управления монитором заднего вида, камеры заднего
вида или задней поднимающейся двери, модуль управления монитором заднего
вида подлежит инициализации. Вход в режим инициализации производится в
следующем порядке:

1. Выключить аудиосистему и перевести ключ зажигания в положение LOCK.
2. Перевести ключ зажигания в положение ON, нажимая на переключатель

“MODE” на управлении аудиосистемой на рулевом колесе и удерживая его а
нажатом положении в течение приблизительно 2 секунд.

3. Когда на дисплее навигационной системы автомобиля появится сообщение

“Input Check”, отпустить переключатель и нажать на переключатели громкости
на рулевом колесе в следующей последовательности:

VOL+

→VOL-→VOL+→VOL-→VOL+→VOL

09-104

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Приборы/инф. система

Приборы/Информационная система водителя

Общие характеристики

•

Конструкция и принцип действия приборов/информационной системы Mazda5
практически не отличаются от аналогичной системы Mazda3 (BK), за исключением
следующего:

–

Данные пробега загружаются в новый приборный щиток в процессе
конфигурации.

–

Были изменены номера кодов для режима проверки входов/выходов
приборного щитка.

–

Информационный дисплей теперь подключен к шине MS-CAN.

–

Для пассажирского сиденья был внедрен датчик занятости с сигналом о не
пристегнутом ремне безопасности.

Обучение обслуживанию Mazda5

09-105

Приборы/инф. система

Кузов и доп. оборудование

Технические характеристики

Характеристика

Шагов ый дв игатель

Диапазон

(миль/час {км/час})

0—143 {0—230}

Система CAN

PCM

Ном. напряжение

(В)

12 постоянного тока

Шагов ый дв игатель

Диапазон

(об/мин)

0—8000 (L8, LF),

0—6000 (MZR-CD)

Красная зона

(об/мин)

6500—8000 (L8, LF)

5000—6000 (MZR-CD)

Система CAN

PCM

Ном. напряжение

(В)

12 постоянного тока

Шагов ый дв игатель (сброс на 0)

Обычная система св язи

Датчик топлив омера

Ном. напряжение

(В)

12 постоянного тока

Шагов ый дв игатель

(среднего диапазона, стабилизиров анный)

Система CAN

PCM

Номинальное напр

(В)

12 постоянного тока

Ж КД

Общий: 6 цифр, 1 поездка: 4 цифры

Система CAN

PCM

Ном. напряжение

(В)

12 постоянного тока

Пробег общий/
за 1 поездку

Дисплей

Число знаков индикации
