Mazda 5. Руководство - часть 17

Двигатель 2.0 MZR-CD

Топливная система

•

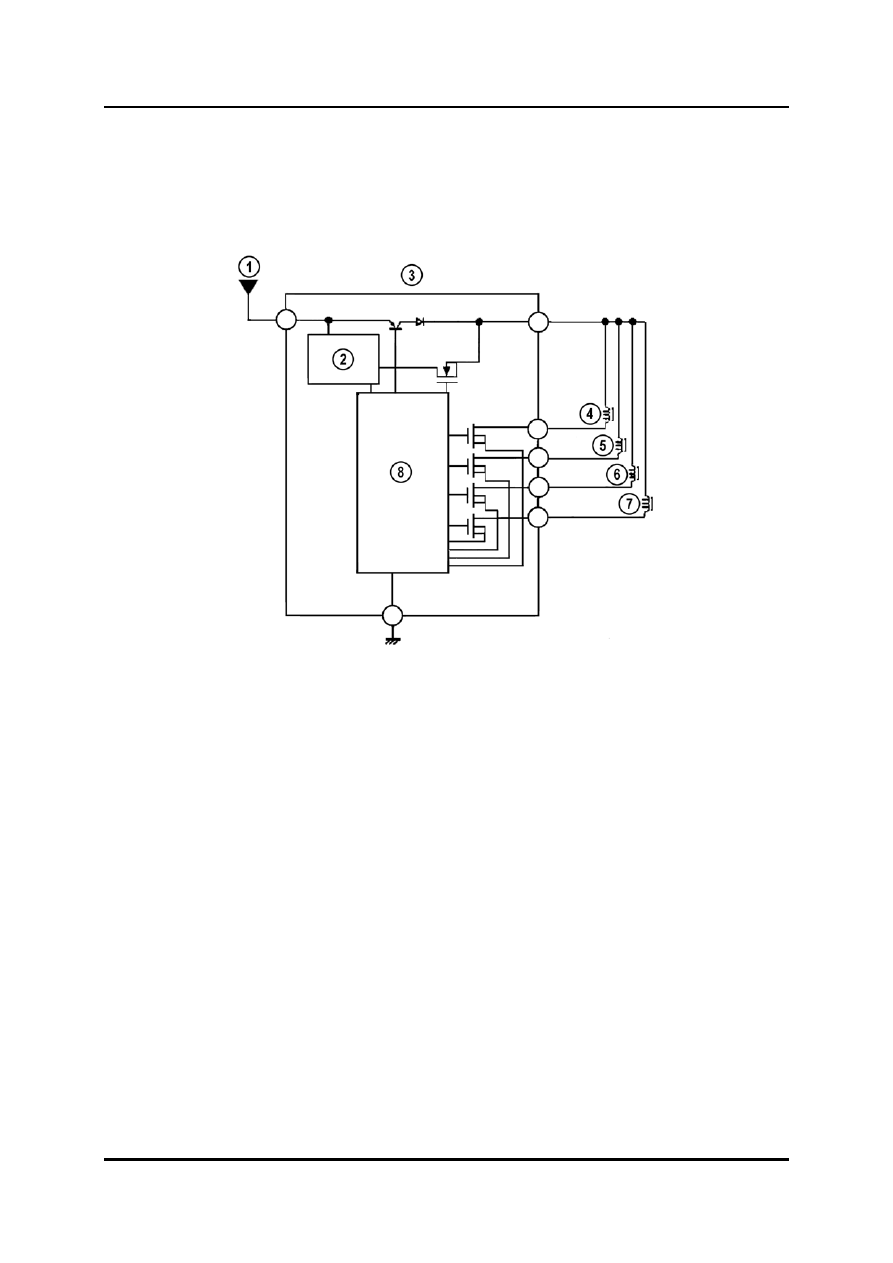

Форсунки управляются непосредственно модулем PCM. Модуль содержит внутри
себя генератор высокого напряжения, который усиливает напряжение
аккумуляторной батареи до высокого напряжения равного примерно 90 В и
аккумулирует его в конденсаторе. Схема управления выдаёт высокое напряжение
на форсунки в качестве управляющего сигнала.








M5_01073





1

От реле управления модуля PCM

5

Форсунка № 2

2

Генератор высокого напряжения 6

Форсунка № 3

3 PCM

7 Форсунка № 4

4

Форсунка № 1

8

Схема управления



•

Все форсунки соединены параллельно, т.е., они характеризуются одним выходным
контактом PCM для питания положительным напряжением. В случае обрыва цепи
на одной форсунке PCM прекращает подачу питания на эту форсунку, так что
двигатель продолжает работать на трёх цилиндрах.


Обучение обслуживанию Mazda5

01-49

Топливная система

Двигатель 2.0 MZR-CD

•

Когда требуется небольшой объём впрыска, PCM выдаёт на форсунки короткий
управляющий сигнал. В результате форсунки открываются на короткое время, что
приводит к малому объёму впрыска.

•

Когда требуется большой объём впрыска, PCM выдаёт на форсунки длинный
управляющий сигнал. В результате форсунки открываются на длительное время,
что приводит к большому объёму впрыска.

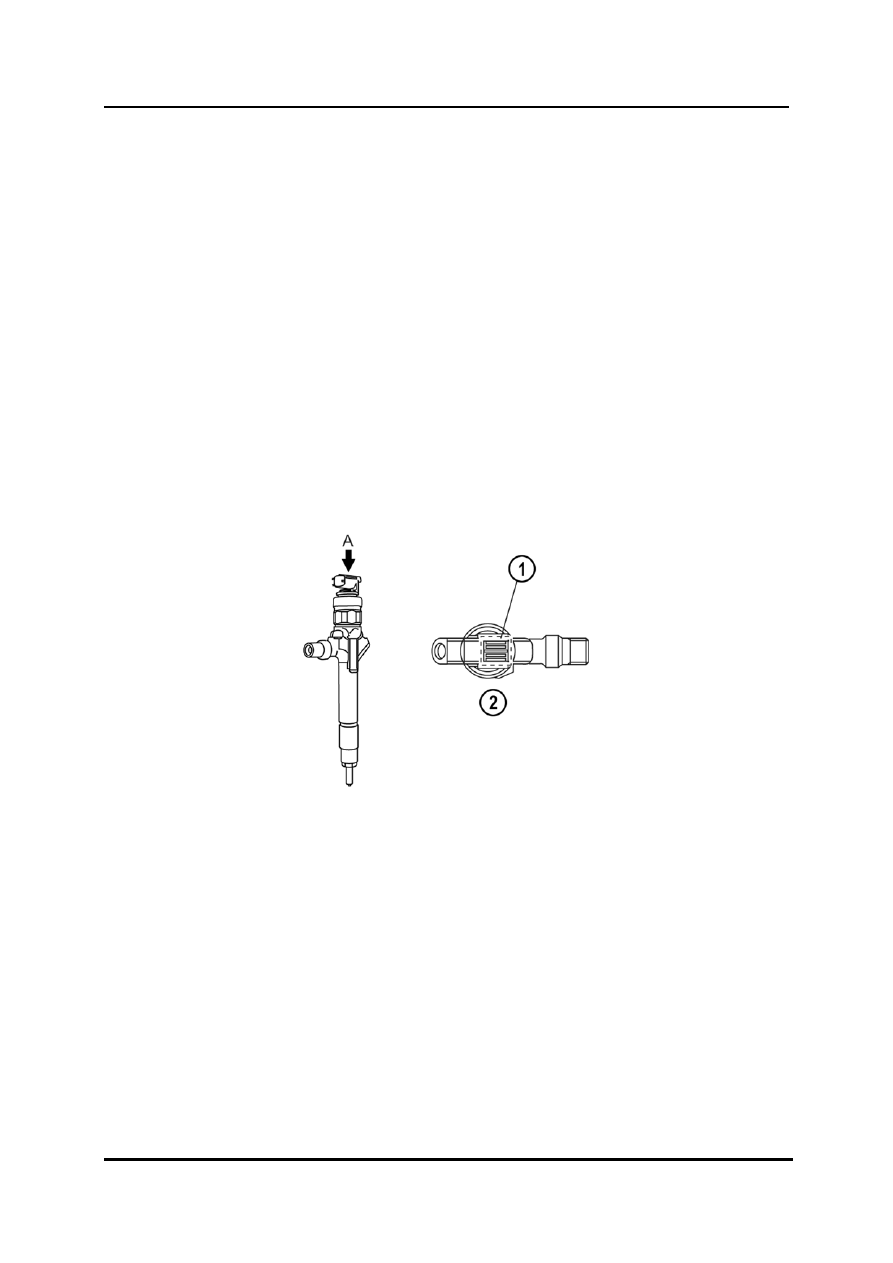

Коэффициенты коррекции форсунок

•

Технологические допуски форсунок учитываются коэффициентами коррекции
форсунок. Коэффициенты коррекции определяются в процессе изготовления
форсунок и наносятся в виде шестнадцатеричных чисел (семь блоков по четыре
цифры и один блок из двух цифр) на верхнюю часть разъёма форсунки.

•

В конце технологической линии производства автомобилей коэффициенты
коррекции установленных форсунок программируются в PCM. Таким образом, PCM
корректирует объём впрыска отдельных форсунок, чтобы улучшить работу
двигателя, снизить шум, образующийся при сгорании, и выбросы отработавших
газов.





M5_01029


1

Коэффициент коррекции форсунки 2

Вид со стороны А




ПРИМ: После замены одной или нескольких форсунок следует выполнить несколько

шагов, чтобы гарантировать их правильную работу (обратитесь к разделу
«Система управления, обслуживание и ремонт»).



01-50

Обучение обслуживанию Mazda5

Двигатель 2.0 MZR-CD

Топливная система



ПРИМ: При установке форсунок на место после ремонта они должны соответствовать

цилиндрам, с которых они были сняты. Поэтому прежде чем снимать форсунки,
запишите коэффициенты коррекции форсунок и соответствующие им
цилиндры. Отказ от следования этой инструкции может привести к
неравномерной работе  на холостом ходу, увеличению шума, образующегося
при сгорании и/или увеличению выбросов чёрного дыма.



Функция определения объёма впрыска

•

Функция определения объёма впрыска модифицирована. В результате, PCM
выполняет функцию определения объёма впрыска каждые 150 км за первые 1 500
км, а после этого – каждые 3 000 км, если соблюдаются все следующие условия:

–

Двигатель работает на холостом ходу

–

Рычаг переключения передач находится в нейтральном положении

–

Скорость автомобиля 0 км/час

–

Температура охлаждающей жидкости двигателя имеет значение 65…95 °С

–

Система кондиционирования не работает

–

Педаль акселератора не нажата

–

Регенерация DPF не выполняется



•

Если хотя бы одно их этих условий меняется в процессе выполнения функции
определения объёма впрыска, процесс прекращается до момента, когда условия
будут снова соблюдены. Кроме того, функция определения объёма впрыска
должна выполняться в указанные периоды обслуживания (обратитесь к
руководству по ремонту).



ПРИМ: Функция определения объёма впрыска выполняется несколько раз при

давлении 35 Мпа, 65 МПа, 100 МПа и 140 МПа. В результате нормальными
являются небольшие изменения звука от двигателя.



ПРИМ: Выполнение функции определения объёма впрыска будет прервано, если

неустойчивость работы двигателя на холостом ходу будет слишком велика
(например, из-за неисправной форсунки). В этом случае WDS указывает
ошибку связи, хотя связь между WDS и PCM в порядке.





Обучение обслуживанию Mazda5

01-51

Система выброса

Двигатель 2.0 MZR-CD

Система выброса отработавших газов

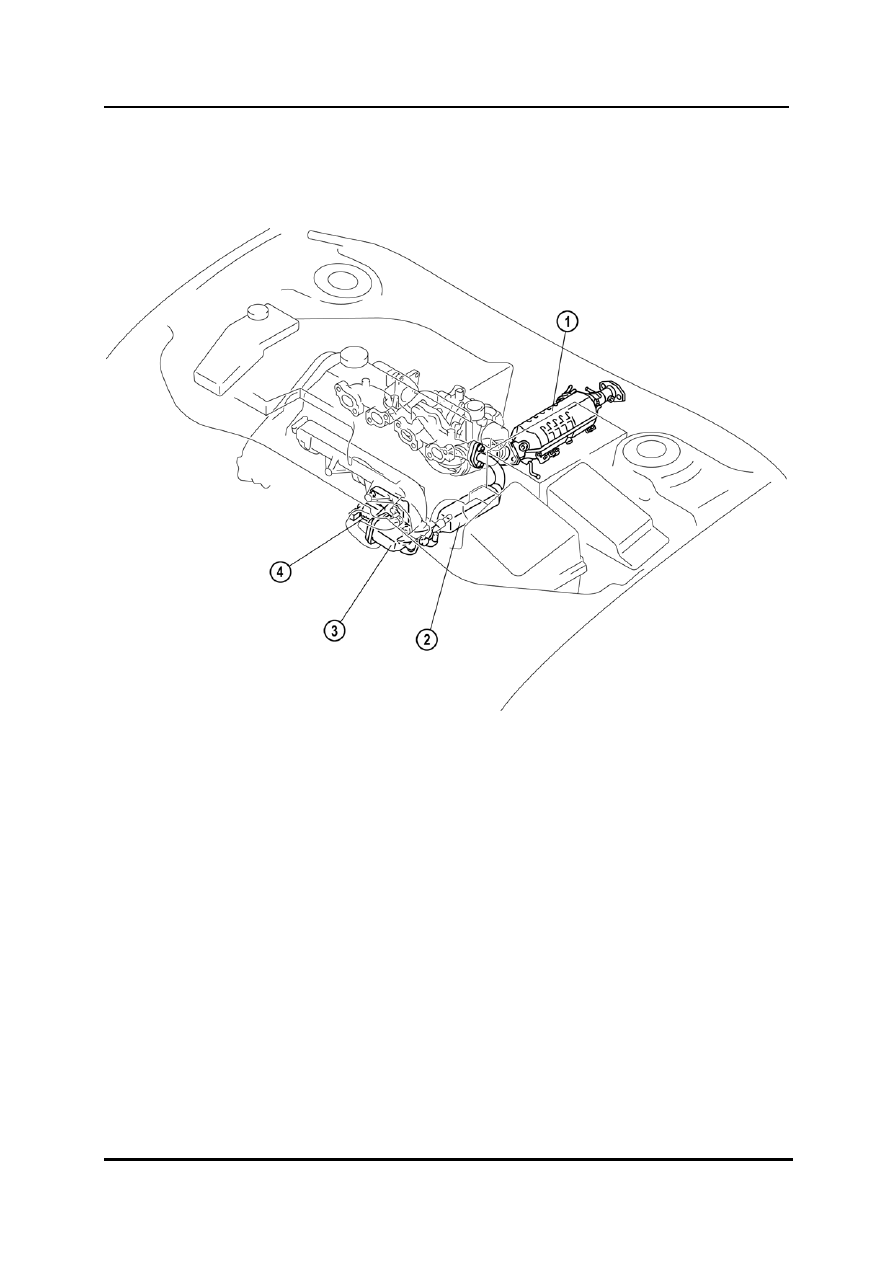

Расположение деталей





M5_01030


1

Окислительный каталитический

3

Впускной запорный клапан



преобразователь и дизельный сажевый

4

Клапан системы рециркуляции



фильтр



отработавших газов

2

Охладитель системы рециркуляции
выхлопных газов








01-52
