Mazda 3 (2003+). Снятие и установка ступицы заднего колеса
|
|

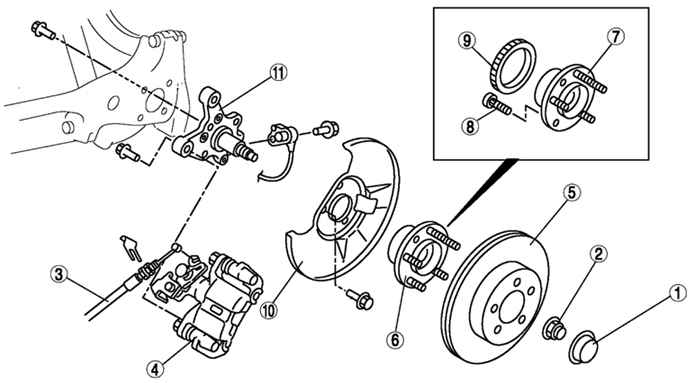

Рис. 3.116.
Компоненты ступицы заднего колеса: 1 – колпак
ступицы; 2 – контргайка; 3 – трос стояночной
тормозной системы; 4 – суппорт тормозного механизма;
5 – тормозной диск ; 6 – ступица колеса в сборе; 7 –
ступица колеса; 8 – болты ступицы; 9 – ротор датчика
антиблокировочной системы тормозов (с
антиблокировочной системой тормозов); 10 – защитный
кожух; 11 – ось ступицы
|
Компоненты ступицы заднего колеса показаны на рис.
3.116.
Проверка зазора в подшипнике ступицы заднего колеса
Снимите заднее колесо.
Отсоедините передний суппорт дискового тормоза.
|
|

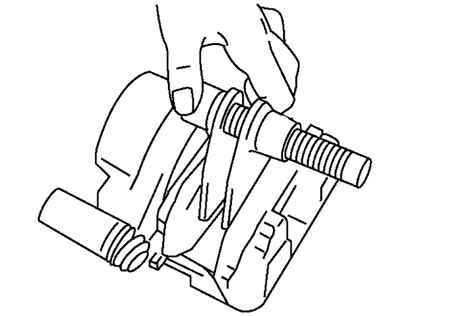

Рис. 3.117.
Снятие тормозного диска
|
Снимите тормозной диск (рис.
3.117).
|
|

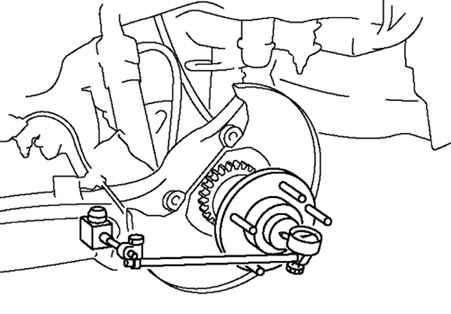

Рис. 3.118.
Проверка зазора в подшипнике ступицы заднего колеса
|
Установите индикатор часового типа против ступицы колеса (рис.
3.118).
Перемещая ступицу колеса вручную в осевом направлении, измерьте
зазор в подшипнике ступицы.
Максимум: 0,05 мм.
Если зазор превышает максимум замените подшипник.
|
ВНИМАНИЕ
Выполнение
следующих процедур без предварительного снятия
датчика скорости колеса антиблокировочной системы
тормозов может привести к обрыву цепи в жгуте
проводов, если жгут будет по ошибке натянут. Перед
выполнением следующих операций снимите датчик
скорости колеса антиблокировочной системы тормозов
(со стороны кузова) и закрепите его в подходящем
месте, где датчик не будет по ошибке поврежден при
выполнении обслуживания.
|
