Mazda 3 (2003+). Снятие и установка масляного поддона двигателя Z6
|
|

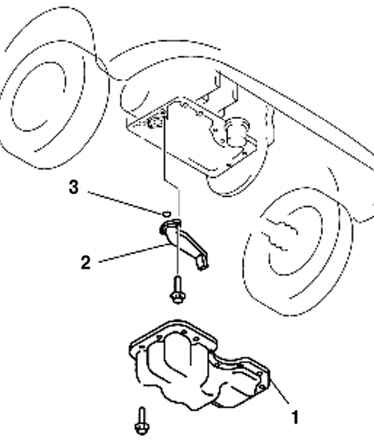

Рис. 2.290.
Масляный поддон: 1 – масляный поддон; 2 – сетчатый
масляный фильтр; 3 – уплотнительное кольцо
|
Снятие
Снимите крышку аккумуляторной батареи.
Отсоедините отрицательный провод от аккумуляторной батареи.
Снимите нижнюю крышку.
Слейте моторное масло.
|
|
Рис. 2.291.
Снятие масляного поддона
|
Снимите масляный поддон, используя соответствующий инструмент (рис.
2.291).
Снимите сетчатый фильтр и уплотнительное кольцо.
Установка
|
ВНИМАНИЕ
Наносите
силиконовый герметик без разрывов по всему
периметру.
Устанавливайте
масляный поддон через 5 мин после нанесения
кремниевоорганического герметика.
|
|
|
Рис. 2.292.
Установка болтов масляного поддона
|
Использование болтов с остатками уплотнительного материала может
привести к образованию трещин в корпусе (рис.
2.292).
Полностью очистите и удалите масло, грязь, остатки уплотнительного
материала или других примесей, которые могут остаться на корпусе и
масляном поддоне.
При повторном использовании болтов крепления масляного поддона
удалите остатки старого уплотнителя с болтов.
|
|
Рис. 2.293.
Места нанесения герметика на кромку масляного
поддона
|
Нанесите кремнийорганический герметик в местах, показанных на
рисунке (рис.
2.293).
Толщина валика герметика: 2,0–6,0 мм
|
|
Рис. 2.294.
Порядок затягивания болтов крепления масляного
поддона
|
Затяните болты крепления в указанном порядке (рис.
2.294).
Момент затяжки: 7,8–10,8 Н·м.
Долейте моторное масло.
Запустите двигатель и убедитесь в отсутствии утечки масла.
Если имеет место утечка масла, выясните причину и отремонтируйте или
замените соответствующий элемент.
Проверьте уровень масла.
Установите нижнюю крышку.
