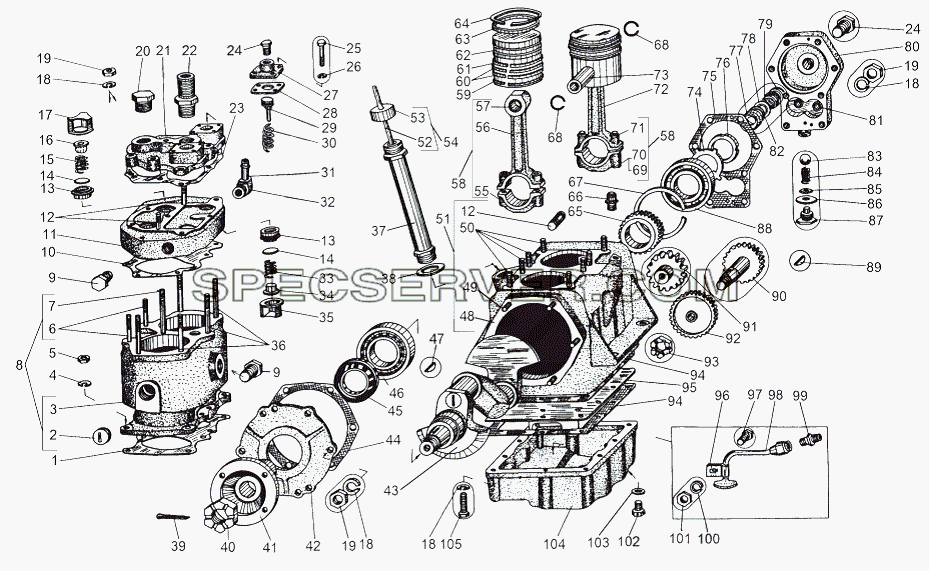

252036 |
Шайба 5 |
| - |
|
535А-3509552 |
Втулка |
| 1 |
|
535А-3509038 |
Прокладка цилиндра компрессора |
| 2 |
|
535А-3509111 |
Заглушка коленчатого вала |
| 3 |
|
543-3509030 |
Блок цилиндров |
| 4 |
|
252156 |
Шайба 10Л |
| 5 |
|
250513 |
Гайка М10х1-6Н |
| 6 |
|
216243 |
Шпилька М8х42 |
| 7 |
|
216330 |
Шпилька М8х70 |
| 8 |
|
543-3509028 |
Блок цилиндров |
| 9 |
|
262543 |
Пробка |
| 10 |
|
543-3509051 |
Прокладка |
| 11 |
|
537-3509041 |
Головка компрессора |
| 12 |
|
216528 |
Шпилька М8х26 |
| 13 |
|
543-3509068 |
Седло клапана |
| 14 |
|
535А-3509050 |
Клапан компрессора |
| 15 |
|
537-3509048 |
Пружина нагнетательного клапана |
| 16 |
|
537-3509354-Б |
Ограничитель подъема нагнетательного клапана |
| 17 |
|
537-3509350 |
Корпус нагнетательного клапана |
| 18 |
|
252135 |
Шайба 8Т |
| 19 |
|
250511 |
Гайка М8х1-6Н |
| 20 |
|
262545 |
Пробка КГ 3/4" |
| 21 |
|
543-3509368 |
Крышка |
| 22 |
|
379382 |
Штуцер |
| 23 |
|
537-3509370 |
Прокладка крышки головки компрессора |
| 24 |
|
262542 |
Пробка КГ 1/4" |
| 25 |
|
201418 |
Болт М6-6gх16 |
| 26 |
|
252154 |
Шайба 6Л |
| 27 |
|
543-3509054 |
Крышка |
| 28 |
|
543-3509053 |
Прокладка |
| 29 |
|
543-3509056 |
Поршень |
| 30 |
|
537-3509044 |
Пружина поршня разгрузочной камеры |
| 31 |
|
543-1018596 |
Колпачок |
| 32 |
|
379081 |
Угольник |
| 33 |
|
535А-3509048 |
Пружина клапана компрессора |
| 34 |
|
535А-3509354-Б |
Ограничитель подъема клапана |
| 35 |
|
535А-3509350 |
Корпус клапана компрессора |
| 36 |
|
216250 |
Шпилька М8х60 |
| 37 |
|
543-3509470-10 |
Трубка горловины |
| 38 |
|
535А-3509474-Б |
Прокладка штуцера |
| 39 |
|
258069 |
Шплинт 5х36 |
| 40 |
|
375005 |
Гайка М24х1,5-6Н |
| 41 |
|
543-3509130-30 |
Фланец |
| 42 |
|
535А-3509061 |
Крышка картера компрессора передняя |
| 43 |
|
535А-3509108 |
Вал коленчатый компрессора в сборе |
| 44 |
|
535А-3509063 |
Прокладка передней крышки |
| 45 |
|
543-1308070 |
Манжета 2.2-44х65-3 |
| 46 |
|
0000-1315224 |
Подшипник 209А |
| 47 |
|
314004 |
Шпонка 6х11 |
| 48 |
|
543-3509020-10 |
Картер компрессора |
| 49 |
|
216234 |
Шпилька М8х20 |
| 50 |
|
373324 |
Шпилька М10х22 |
| 51 |
|
543-3509018-10 |
Картер компрессора |
| 52 |
|
543-3509452-10 |
Указатель масла |
| 53 |
|
543-3509453 |
Упор |
| 54 |
|
543-3509450-10 |
Указатель масла |
| 55 |
|
535А-3509196 |
Крышка шатуна |
| 56 |
|
543-3509190 |
Шатун |
| 57 |
|
543-3509194-01 |
Втулка |
| 58 |
|
543-3509180 |
Шатун компрессора |
| 59 |
|
968-1004038 |
Расширитель осевой |
| 60 |
|
968-1004040 |
Диск кольцевой |
| 61 |
|
968-1004039 |
Расширитель радиальный |
| 62 |
|
968-1004015-Б |
Поршень |
| 63 |
|
968-1004025-Б |
Кольцо поршневое |
| 64 |
|
968-1004030-Б |
Кольцо поршневое |
| 65 |
|
535А-3509542 |
Шестерня привода масляного насоса ведущая |
| 66 |
|
298430 |
Сапун |
| 67 |
|
525-1701034 |
Шайба шарикоподшипника стопорная |
| 68 |
|
968-1004022-Б |
Кольцо стопорное |
| 69 |
|
258024 |
Шплинт 2,5х16 |
| 70 |
|
374240 |
Гайка М8х1-5Н6Н |
| 71 |
|
535А-3509200 |
Болт крепления шатуна |
| 72 |
|
543-3509150 |
Поршень |
| 73 |
|
968-1004020-А |
Палец |
| 74 |
|
376324 |
Шайба 33 |
| 75 |
|
543-3509091 |
Прокладка задней крышки |
| 76 |
|
375080 |
Гайка М33х1.5-5Н6Н |
| 77 |
|
535А-3509099 |
Втулка уплотнительная |
| 78 |
|
375451 |
Шайба 8 |
| 79 |
|
535А-3509097 |
Пружина сальника уплотнения |
| 80 |
|
543-3509090 |
Крышка задняя |
| 81 |
|
535А-3509552 |
Втулка |
| 82 |
|
543-3509152 |
Уплотнитель |
| 83 |
|
0000-2402201 |
Шарик 9.525-100 |
| 84 |
|
535А-3509572 |
Пружина перепускного клапана |
| 85 |
|
375411 |
Шайба 6 |
| 86 |
|
535А-1104237 |
Прокладка |
| 87 |
|
535А-3509574 |
Пробка перепускного клапана |
| 88 |
|
0000-1709223 |
Подшипник 208А |
| 89 |
|
378079 |
Шпонка 3х5 |
| 90 |
|
7911-1315382 |
Шестерня масляного насоса ведущая |
| 91 |
|
7911-1315384 |
Шестерня привода ведомая |
| 92 |
|
535А-3509546 |
Шестерня привода масляного насоса ведомая |
| 93 |
|
250975 |
Гайка М8х1-6Н |
| 94 |
|
535А-3509064-Б |
Прокладка поддона |
| 95 |
|

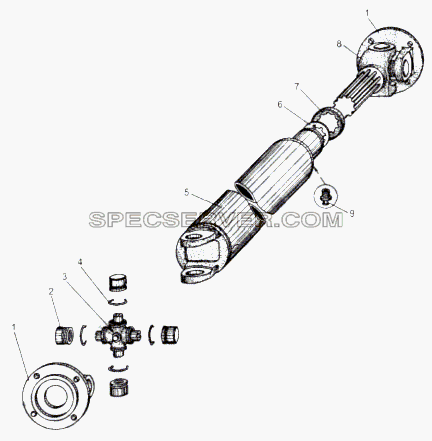

Вал карданный 543-3509410-30 для МАЗ-543 (7310) (список запасных частей)
