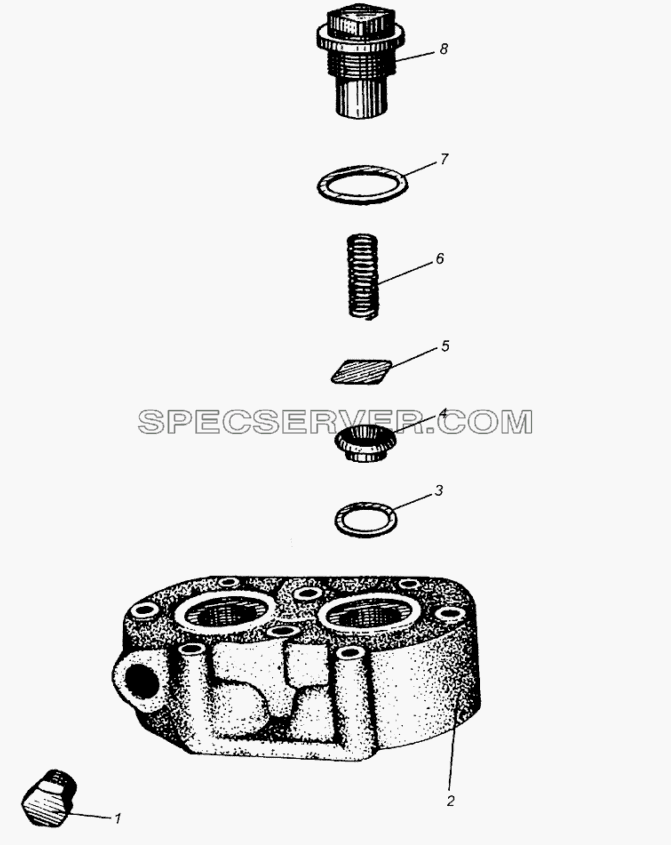

№		Номер детали	Наименование запчасти
-		130-3509039	Головка компрессора в сборе
1		262518-П29	Пробка
2		130-3509040	Головка компрессора
3		130-3509055	Прокладка седла нагнетательного клапана
4		130-3509051-А	Седло нагнетательного клапана
5		130-3509050	Клапан нагнетательный компрессора
6		120-3509048	Пружина нагнетательного клапана
7		120-3509045	Прокладка пробки нагнетательного клапана
8		120-3509044	Пробка выпускного клапана головки компрессора

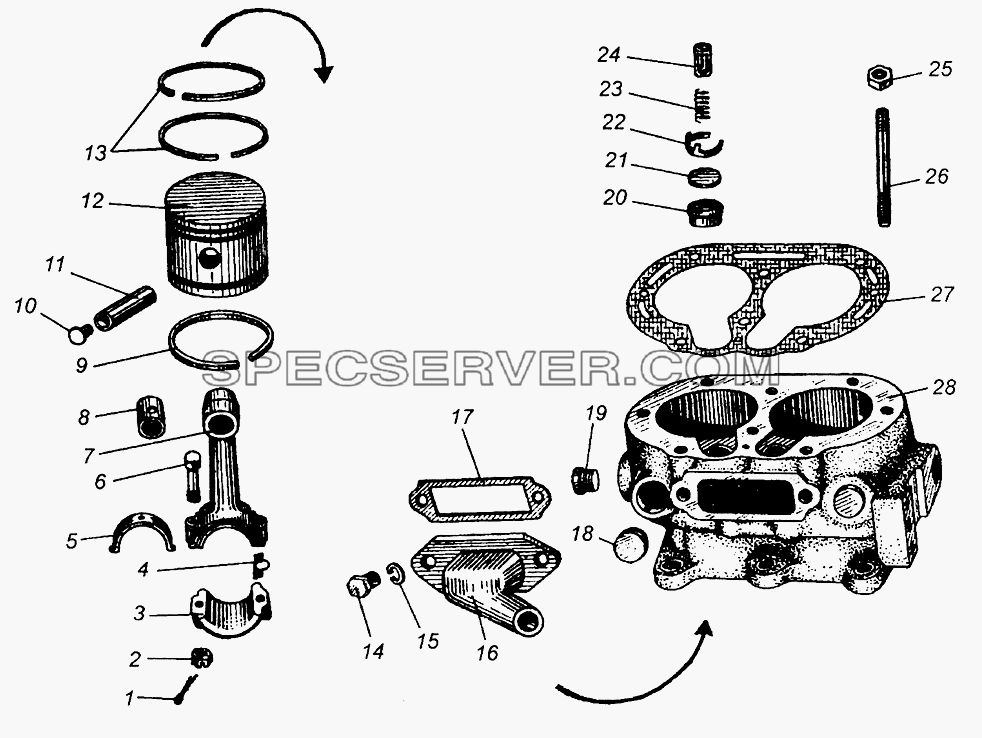

Блок цилиндров, поршни и шатуны компрессора для МАЗ-504В (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		130-3509028	Блок цилиндров компрессора в сборе
-		130-3509150	Поршень и шатун в сборе
-		130-3509167	Кольца поршневые (комплект на 1 компрессор)
-		130-3509169-А	Палец поршневой в сборе
-		130-3509180	Шатун компрессора в сборе
-		297575-П29	Шплинт
-		297580-П29	Пряжка хомутика
-		379502-П29	Штуцер ввертной
-		401804-П29	Лента стяжная
1		258013-П29	Шплинт
2		303032-П	Гайка
3		130-3509196	Крышка шатуна
4		120-3509197	Прокладка крышки шатуна (количество деталей - по потребности)
5		130-3509092	Вкладыш шатуна компрессора
6		120-3509200	Болт крышки шатуна
7		130-3509190	Шатун компрессора
8		130-3509194	Втулка верхней головки шатуна
9		130-3509166	Кольцо поршня компрессора маслосъемное
10		120-3509171	Заглушка поршневого пальца
11		130-3509170	Палец поршневой
12		130-3509160-А	Поршень компрессора
13		130-3509164	Кольцо поршня компрессионное
14		201456-П29	Болт
15		252135-П2	Шайба
16		500-3509248	Патрубок
17		130-3509240	Прокладка
18		260310-П	Заглушка
19		262518-П29	Пробка
20		130-3509069	Седло впускного клапана компрессора
21		130-3509056	Клапан компрессора впускной
22		130-3509363	Направляющая впускного клапана компрессора
23		130-3509328	Пружина впускного клапана компрессора
24		130-3509330	Стержень направляющей пружины впускного клапана компрессора
25		250511-П8	Гайка
26		414039-П8	Шпилька
27		130-3509043-А	Прокладка головки компрессора
28		130-3509030	Блок цилиндров компрессора

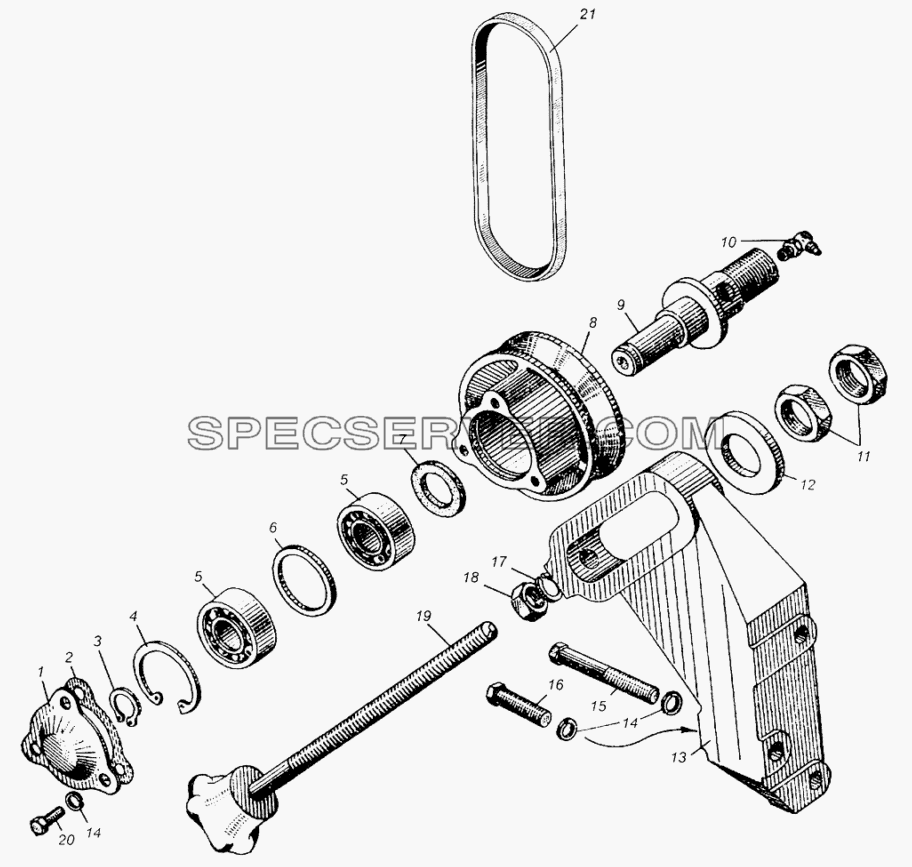

Устройство натяжное для МАЗ-504В (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		236-3509300-АЗ	Натяжное устройство в сборе
1		236-3509318-В	Крышка шкива натяжного устройства
2		236-3509320	Прокладка крышки шкива
3		236-1017224	Кольцо стопорное упорное
4		236-1307148	Кольцо пружинное упорное
5		203	Шарикоподшипник
6		236-3509324-Б	Кольцо распорное
7		236-1307107	Кольцо уплотнительное
8		236-3509312-В	Шкив натяжного устройства
9		236-3509316-Б	Ось шкива натяжного устройства
10		264040-П8	Пресс-масленка
11		250659-П29	Гайка
12		204-1308054	Шайба шкива натяжного устройства установочная
13		236-3509306-А	Кронштейн
14		252135-П2	Шайба
15		200271-П29	Болт
16		201460-П29	Болт
17		252137-П2	Шайба пружинная
18		250515-П29	Гайка
19		204-1308064-А2	Болт-натяжитель вентилятора в сборе
20		201454-П29	Болт
21		238НБ-1307170	Ремень привода компрессора

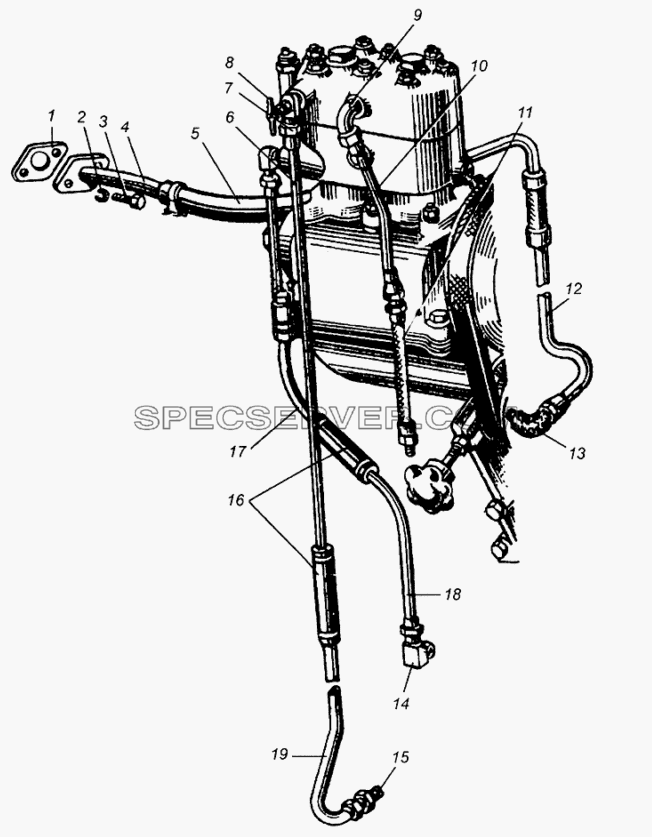

Трубопроводы компрессора для МАЗ-504В (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		201421-П29	Болт
-		250508-П29	Гайка М6
-		252134-П2	Шайба
-		297575-П29	Шплинт
-		297580-П29	Пряжка хомутика
-		297582-П29	Лента стяжная
-		314708-П29	Гайка соединительная
-		314802-П	Муфта конусная
-		315406-П1	Кляммер
-		379277-П	Муфта
-		379710-П29	Гайка соединительная
-		500-3509234	Сетка всасывающей магистрали предохранительная
-		500Т-3509278-03	Трубка подвода воды к компрессору в сборе
-		500Т-3509284-02	Трубка отвода масла от компрессора в сборе
-		533507-3506197	Трубка от компрессора к влагоотделителю со шлангом в сборе
1		500-3509238	Прокладка
2		252135-П2	Шайба
3		201455-П29	Болт
4		500-3509235-Б	Патрубок
5		500-3509247	Шланг компрессора всасывающий
6		500Т-3509285	Трубка отвода масла от компрессора
7		500-3509058	Угольник конечный
8		Н08301/С	Краник вентильный спускной
9		379652-П29	Угольник воздухопровода
10		500-3506199-В	Трубка со шлангом
11		500А-3506228	Шланг в сборе
12		500Т-3509260-20	Трубка подвода масла в сборе
13		379737-П29	Угольник конечный
14		379051-П29	Угольник конечный
15		314612-П29	Штуцер ввертной
16		200-3509283	Шланг соединительный
17		500Т-3509280-Б1	Трубка подвода воды к компрессору
18		500Т-3509279	Трубка подвода воды к компрессору
19		500Т-3509286-А	Трубка отвода масла от компрессора

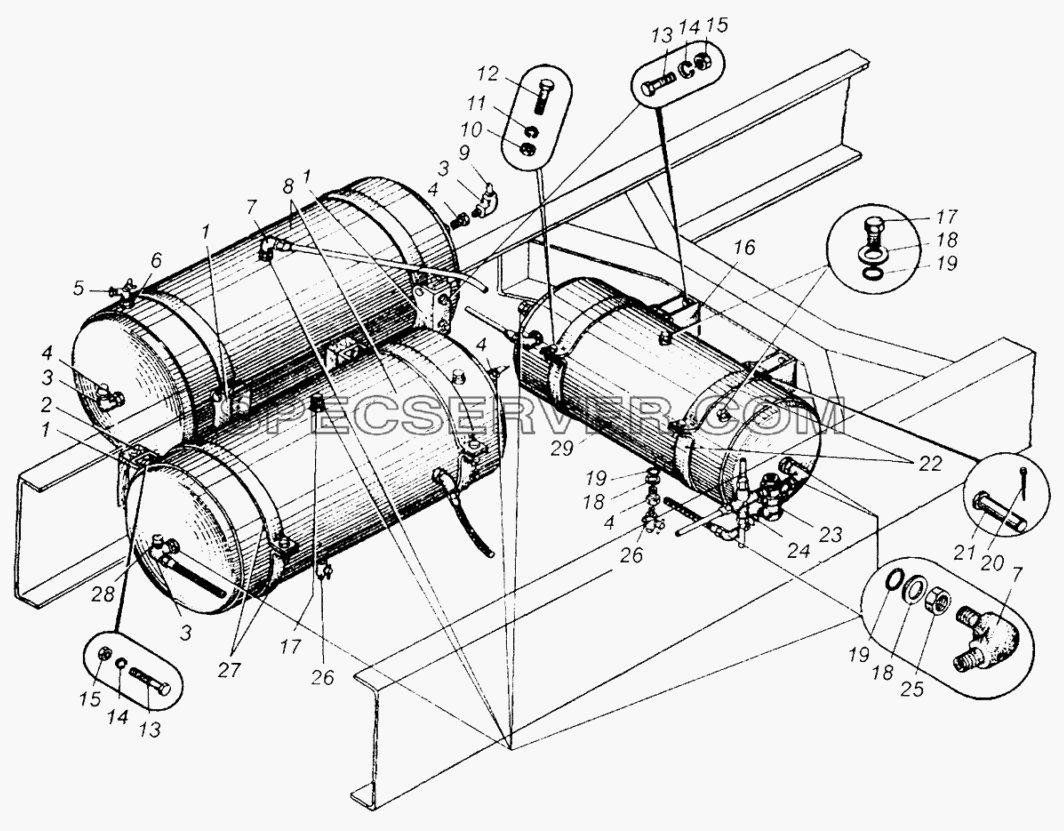

Крепление воздушных баллонов МАЗ-5335 для МАЗ-504В (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		120-3506353-Б	Корпус крана отбора воздуха
-		120-3506365-А2	Стержень крана отбора воздуха в сборе
1		500А-3513078	Кронштейн
2		500А-3513035	Прокладка воздушного баллона
3		402732-П29	Угольник
4		374935-П29	Гайка переходная
5		120-3506350-А1	Кран отбора воздуха в сборе
6		374934-П29	Гайка переходная
7		402776-П29	Угольник
8		6303-3513015	Ресивер А40-280
9		ММ124-3810600-ГТ	Датчик аварийного давления воздуха
10		250319-П29	Гайка
11		252136-П2	Шайба
12		371686-П29	Болт
13		201551-П29	Болт
14		252137-П2	Шайба пружинная
15		250514-П29	Гайка
16		509-3513081	Кронштейн
17		378609-П29	Пробка
18		376145-П29	Шайба
19		020-025-30-2-2	Кольцо
20		258053-П29	Шплинт
21		260092-П52	Палец
22		500А-3513036	Хомут
23		100-3515110	Клапан защитный двойной в сборе
24		379772-П29	Крестовина
25		374939-П29	Гайка
26		КР2-1305000-Г4	Краник спускной
27		514-3513039	Хомут
28		ММ355-3829010-Т	Датчик указателя давления масла и воздуха
29		5336-3513015	Ресивер

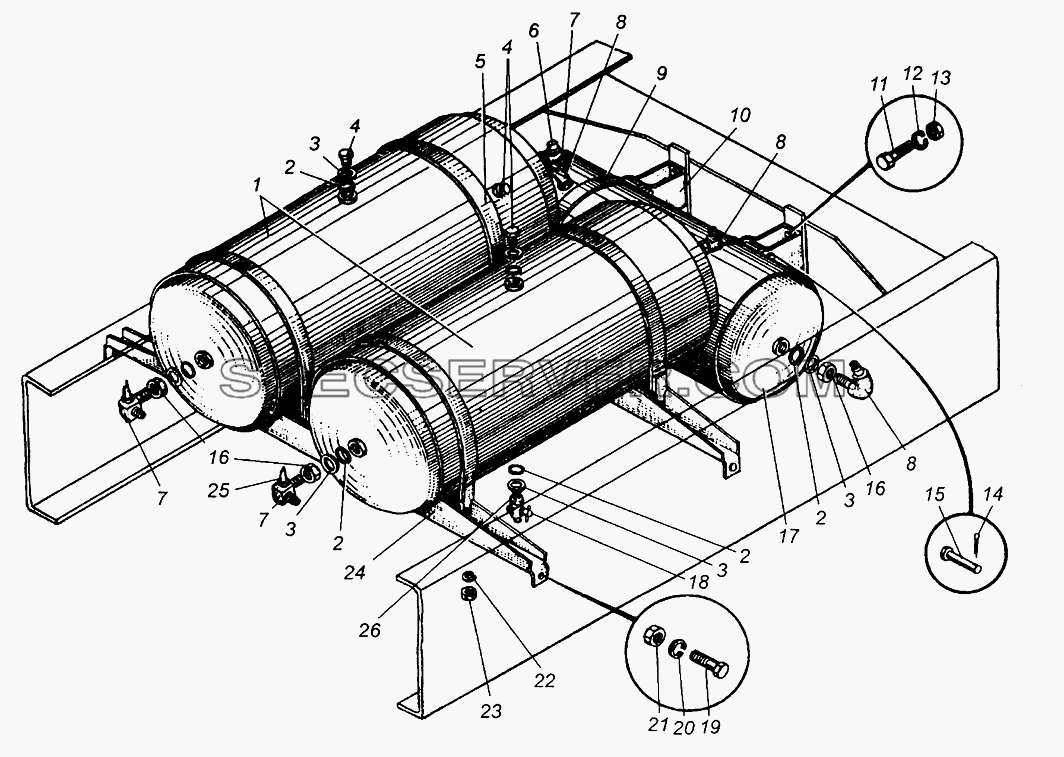

Крепление воздушных баллонов МАЗ-5549 для МАЗ-504В (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		200319-П29	Болт
1		6303-3513015	Ресивер А40-280
2		020-025-30-2-2	Кольцо
3		376145-П29	Шайба
4		378609-П29	Пробка
5		5549-3513036	Хомутик воздушного баллона
6		ММ355-3829010-Т	Датчик указателя давления масла и воздуха
7		402741-П29	Угольник
8		402776-П29	Угольник
9		500А-3513036	Хомут
10		509-3513081	Кронштейн
11		201551-П29	Болт
12		252137-П2	Шайба пружинная
13		250514-П29	Гайка
14		258053-П29	Шплинт
15		260092-П52	Палец
16		374939-П29	Гайка
17		5336-3513015	Ресивер
18		КР2-1305000-Г4	Краник спускной
19		201587-П29	Болт
20		252138-П2	Шайба пружинная
21		250812-П29	Гайка
22		252136-П2	Шайба
23		250512-П29	Гайка
24		503А-3513080-11	Кронштейн крепления воздушных баллонов
25		ММ124-3810600-ГТ	Датчик аварийного давления воздуха
26		374935-П29	Гайка переходная
