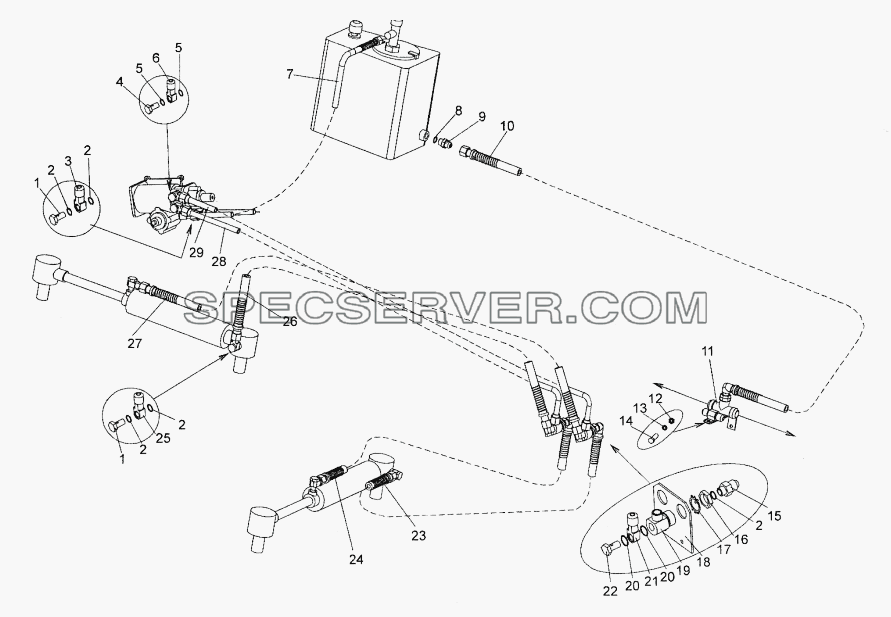

№		Номер детали	Наименование запчасти
1		69237-3408017	Болт
2		0000-1105738	Кольцо 024-028-25-2-2
3		65251-3408016	Наконечник
4		7930-3408017	Болт наконечника
5		0000-3408731	Кольцо 019-023-25-2-2
6		7922-3408016	Наконечник
7		652511-3408400	Шланг
8		0000-1903747	Кольцо 030-034-25-2-2
9		404332-10	Штуцер
10		652511-3408556	Шланг
11		74171-3408140	Соединитель
12		250510	Гайка М8х1-6Н
13		252155	Шайба 8Л
14		201458	Болт М8-6gх25
15		404262-20	Штуцер
16		374984	Гайка М39х2-6Н
17		543-1731617-01	Шайба стопорная
18		74171-3408110	Кронштейн
19		80211-3408140	Соединитель
20		0000-1015739	Кольцо 025-029-25-2-2
21		80211-3408016	Наконечник
22		79191-3408017	Болт наконечника
23		8021-3408450	Шланг
24		652511-3408450	Шланг
25		74295-3408016	Наконечник
26		8021-3408454	Шланг
27		8021-3408458	Шланг
28		74171-3408071	Трубопровод
29		74171-3408075	Трубопровод

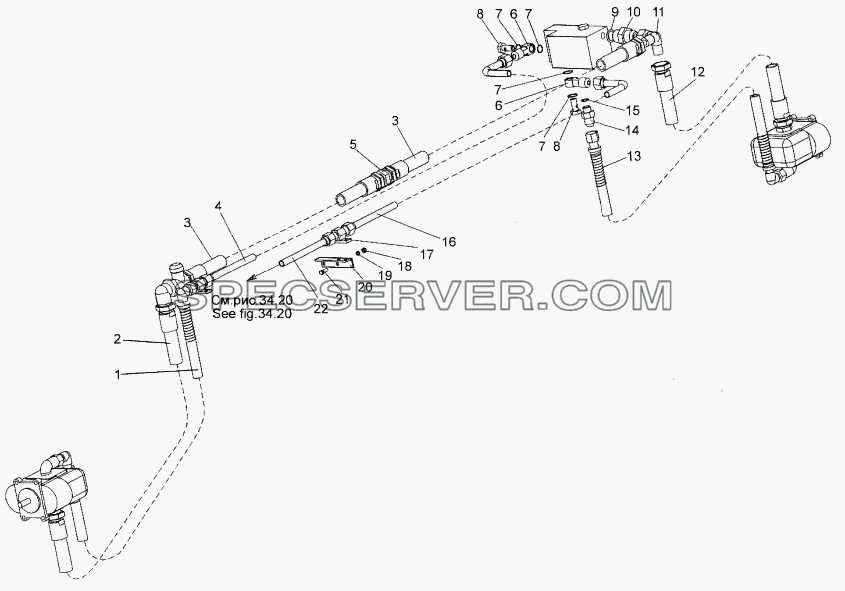

Трубопроводы и шланги блока клапанов и насосов для МЗКТ-74171 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		74171-3408450	Шланг
2		74171-3408500	Шланг
3		65271-3408500	Шланг
4		74171-3408089	Трубопровод
5		404355-10	Штуцер
6		79191-3408016	Наконечник
7		0000-1015739	Кольцо 025-029-25-2-2
8		79191-3408017	Болт наконечника
9		0000-1903747	Кольцо 030-034-25-2-2
10		404332-10	Штуцер
11		69234-3408193	Соединитель тройной
12		8021-3408500	Шланг
13		8021-3408450	Шланг
14		404262-20	Штуцер
15		0000-3408731	Кольцо 019-023-25-2-2
16		74171-3408092	Трубопровод
17		535А-3408037	Переходник
18		250510	Гайка М8х1-6Н
19		252155	Шайба 8Л
20		74171-3408296	Кронштейн
21		201458	Болт М8-6gх25
22		74171-3408086	Трубопровод

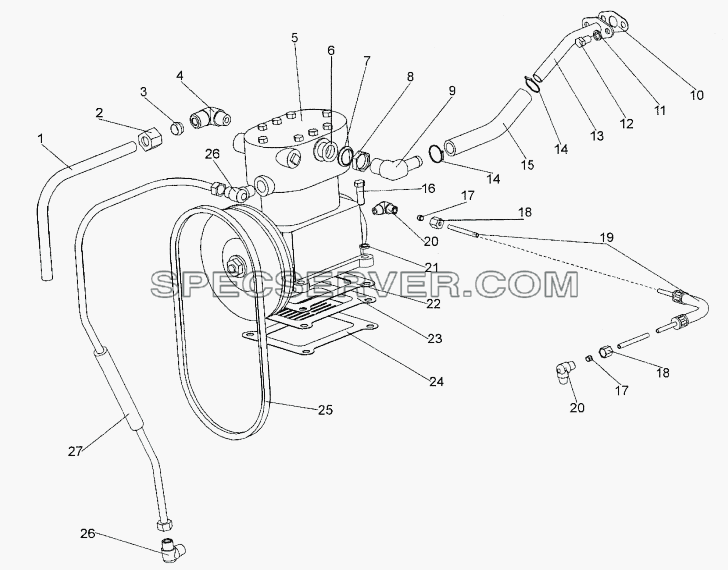

Установка компрессора для МЗКТ-74171 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		74171-3506048	Трубопровод
2		405674	Гайка накидная 1-15
3		379276	Муфта конусная 15
4		379652	Угольник
5		161-3509012-20	Компрессор
5		5336-3509012-10	Компрессор
6		0000-3515733	Кольцо 020-025-30-2-2
7		376145	Шайба 22
8		374939	Гайка М22х1,5-6Н
9		402930	Угольник
10		5336-3509238	Прокладка патрубка
11		252135	Шайба 8Т
12		201454	Болт М8-6gх16
13		6923-3509230	Патрубок
14		379936	Хомут 26
15		7911-8101271	Рукав
16		370906	Болт М10-6gх30
17		379277	Муфта конусная 6
18		401120	Гайка накидная
19		65151-3509260	Трубка маслоподводящая компрессора
20		379737	Угольник
21		252136	Шайба 10 ОТ
22		236-1002284	Прокладка крышки
23		500-3509105	Крышка
24		130-3509103-Б	Прокладка крышки
25		238НБ-1307170	Ремень привода компрессора
26		379051	Угольник
27		5336-3509278	Трубка со шлангом

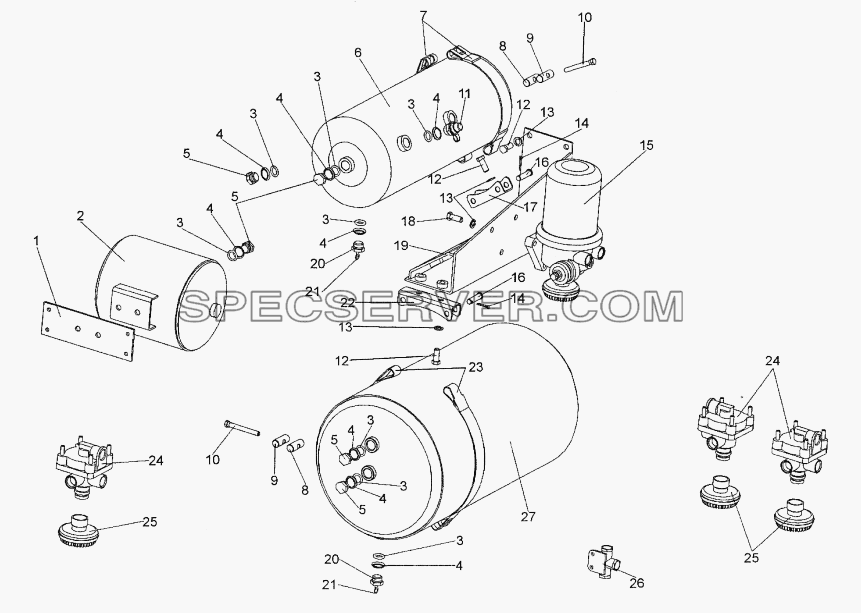

Установка ресиверов и аппаратов для МЗКТ-74171 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		74171-3513080	Кронштейн
2		742952-3513015	Ресивер А10-220
3		0000-3515733	Кольцо 020-025-30-2-2
4		376145	Шайба 22
5		378609	Пробка М22х1,5-6h
6		5336-3513015	Ресивер А20-220
7		7930-3513039	Хомут
8		5434-3513060	Ось
9		5434-3513062	Ось
10		407093-01	Болт хомута М10-6gх80
11		13-3515310	Клапан контрольного вывода
12		201540	Болт М12-6gх30
13		252137	Шайба 12 ОТ
14		258053	Шплинт 4х25
15		0000-3512011	Регулятор давления с адсорбером 8043.35.12.010-20
16		260092	Палец 12х48
17		652511-3513078	Кронштейн
18		371777	Болт М12х1,5-6gх30
19		74171-3513090	Кронштейн
20		5336-3513110	Клапан слива конденсата
21		5247Г-3921441	Кольцо
22		6525-3513076	Кронштейн
23		6525-3513038	Хомут
24		0000-3518011	Клапан ускорительный 8001.35.18.010-10
25		0000-3518010	Глушитель 8088.00.00.000
26		64221-3562010	Клапан двухмагистральный
27		7930-3513015	Ресивер

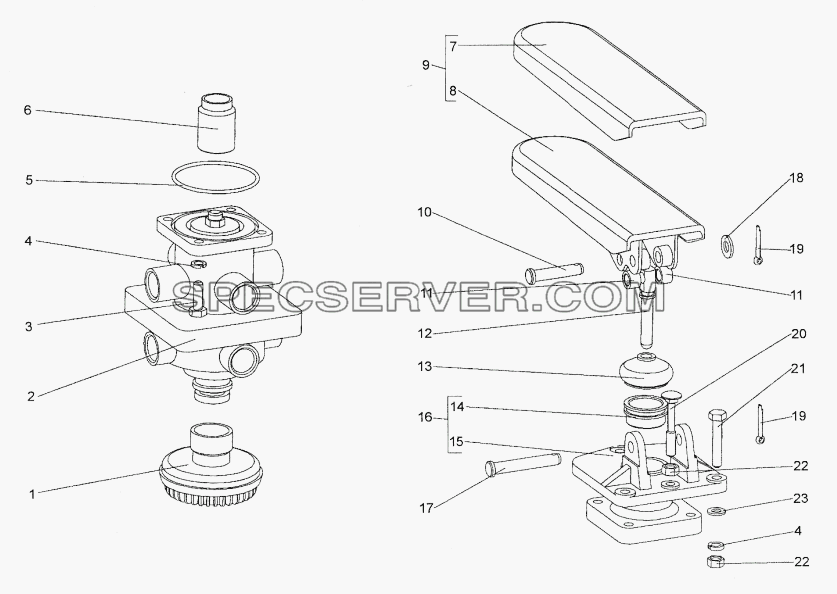

Привод тормозного крана для МЗКТ-74171 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		0000-3518010	Глушитель 8088.00.00.000
2		0000-3514010	Кран тормозной 8608.35.14.010-10
3		201458	Болт М8-6gх25
4		252135	Шайба 8Т
5		0000-3514783	Кольцо 070-076-36-2-2
6		7917-3504266	Толкатель
7		7917-3504036	Подушка
8		8021-3504015	Педаль тормоза
9		8021-3504014	Педаль тормоза с подушкой
10		260065	Палец 10х48
11		500-5001083	Втулка распорная
12		8021-3504035	Шток
13		543-1310235	Колпак
14		7917-3504034	Втулка
15		7413-3504016	Основание педали
16		7413-3504012	Основание педали с втулкой
17		260069	Палец 10х65
18		252006	Шайба 10
19		258039	Шплинт 3,2х20
20		210384	Болт М8-6gх45
21		200272	Болт М8-6gх65
22		250510	Гайка М8х1-6Н
23		252038	Шайба 8

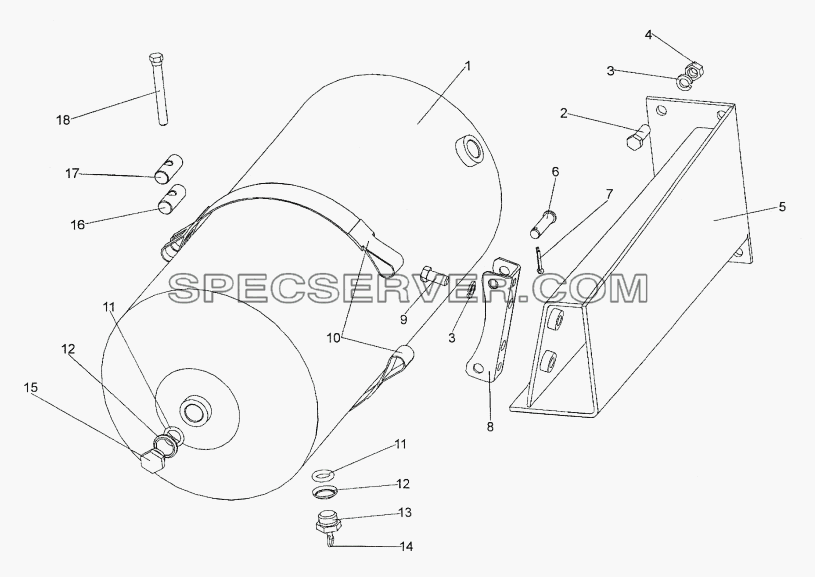

Установка ресивера переднего контура для МЗКТ-74171 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6303-3513015-10	Ресивер А40-280
2		201544	Болт М12-6gх40
3		252137	Шайба 12 ОТ
4		250514	Гайка М12-6Н
5		6527-3513090	Кронштейн
6		260092	Палец 12х48
7		258053	Шплинт 4х25
8		6525-3513078	Кронштейн
9		201538	Болт М12-6gх25
10		6525-3513040	Хомут
11		0000-3515733	Кольцо 020-025-30-2-2
12		376145	Шайба 22
13		5336-3513110	Клапан слива конденсата
14		5247Г-3921441	Кольцо
15		378609	Пробка М22х1,5-6h
16		5434-3513060	Ось
17		5434-3513062	Ось
18		407093-01	Болт хомута М10-6gх80
