Запчасти: Система питания для МЗКТ-74131

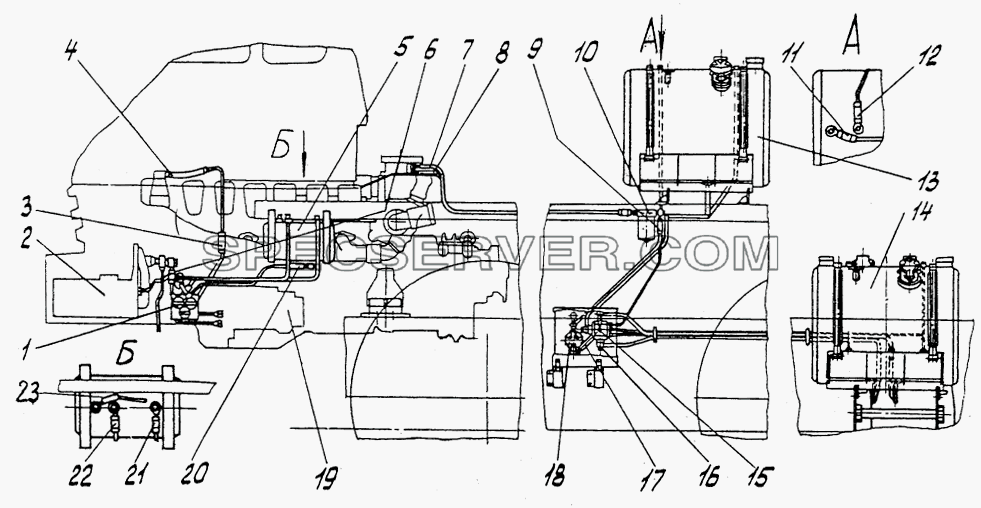

Система питания для МЗКТ-74131 (список запасных частей)
Таблица запасных частей
| № |
|
Номер детали |
Наименование запчасти |
| - |
|
0000-1015739 |
Кольцо 025-029-25-2-2 |
| - |
|
0000-1015754 |
Кольцо 034-040-36-2-2 |
| - |
|
0000-1015908 |
Болт М8-6gх20 |
| - |
|
0000-2911201 |
Шарик 7.938-100 |
| - |
|
0000-2911201 |
Шарик 7.938-100 |
| - |
|
200-3724015 |
Втулка |
| - |
|
297580 |
Пряжка |
| - |
|
297582 |
Лента |
| - |
|
297584 |
Лента |
| - |
|
297588 |
Лента |
| - |
|
310122 |
Болт М10х1-6gх21 |
| - |
|
312434 |
Прокладка 10 |
| - |
|
314708 |
Гайка накидная 2Н10 |
| - |
|
314802 |
Муфта конусная 10 |
| - |
|
314802 |
Муфта конусная 10 |
| - |
|
315412 |
Кляммер |
| - |
|
315412 |
Кляммер |
| - |
|
370829 |
Болт 3М8-6gх35 |
| - |
|
370907 |
Болт М10х1.25-6gх25 |
| - |
|
371016 |
Болт 1-1-10 |
| - |
|
371343-01 |
Болт М16х1,5х55 |
| - |
|
371343-01 |
Болт М16х1,5х55 |
| - |
|
372613 |
Болт М16х1,5-6gх55 |
| - |
|
374634 |
Гайка М16х1,5-6Н |
| - |
|
375-1104014-Б |
Кран ВП-6 |
| - |
|
375451 |
Шайба 8 |
| - |
|
376193 |
Шайба 27 |
| - |
|
376200 |
Шайба 22 |
| - |
|
378631 |
Пробка М20х1,5-6h |
| - |
|
379053 |
Угольник |
| - |
|
379168 |
Кляммер |
| - |
|
379173 |
Кляммер |
| - |
|
379185 |
Кляммер двойной |
| - |
|
379202 |
Кляммер |
| - |
|
379225 |
Гайка накидная 2В8 |
| - |
|
379267 |
Муфта конусная 16 |
| - |
|
379275 |
Муфта конусная 8 |
| - |
|
379277 |
Муфта конусная 6 |
| - |
|
379322 |
Скоба 80 |
| - |
|
379323 |
Скоба 85 |
| - |
|
379497 |
Ниппель |
| - |
|
379665 |
Кляммер |
| - |
|
379675 |
Кляммер |
| - |
|
379713 |
Гайка накидная |
| - |
|
379921 |
Хомут 18 |
| - |
|
379952 |
Хомут 30 |
| - |
|
401120 |
Гайка накидная |
| - |
|
401461 |
Тройник |
| - |
|
401878 |
Кляммер |
| - |
|
401884 |
Кляммер |
| - |
|
405625 |
Гайка упорная 8 |
| - |
|
405641 |
Гайка накидная 10 |
| - |
|
500-1104541-Б |
Втулка |
| - |
|
500-1104542 |
Втулка |
| - |
|
500-1104542 |
Втулка |
| - |
|
535А-1018157 |
Кольцо уплотнительное |
| - |
|
535А-1104224 |
Болт угольника поворотного |
| - |
|
535А-1104237 |
Прокладка |
| - |
|
537-1104530 |
Угольник поворотный с патрубком |
| - |
|
543-1015188 |
Прокладка |
| - |
|
543-1015189 |
Прокладка |
| - |
|
543-1015410 |
Кольцо 8,6х2,4 |
| - |
|
543-1018552 |
Прокладка |
| - |
|
543-1714384 |
Подушка |
| - |
|
543-1804397 |
Прокладка |
| - |
|
543-3506222 |
Прокладка резиновая |
| - |
|
543-3506226-А |
Прокладка резиновая Д4101.545 |
| - |
|
543-3506226-А |
Прокладка резиновая Д4101.545 |
| - |
|
543-4216151-А2 |
Прокладка кляммера |
| - |
|
547А -3724872 |
Втулка |
| - |
|
547А-1015390 |
Кран отключения подогревателя |
| - |
|
547А-1015442 |
Рукоятка |
| - |
|
547А-1303408 |
Втулка |
| - |
|
547А-1315364 |
Угольник поворотный |
| - |
|
547А-3724876 |
Втулка |
| - |
|
547В-1101348-01 |
Пробка сливная |
| - |
|
547В-1104373 |
Прокладка |
| - |
|
7413-1015088 |
Прокладка |
| - |
|
7413-1015308 |
Труба топливная |
| - |
|
7413-1015450 |
Уровень |
| - |
|
7413-1015460 |
Лента крепления |
| - |
|
7413-1303106 |
Прокладка М14х1,5 |
| - |
|
74131-1015612 |
Труба выхлопная |
| - |
|
74131-1015634 |
Труба выхлопная |
| - |
|
74131-1015734 |
Поддон |
| - |
|
74131-1015740 |
Труба выхлопная |
| - |
|
74131-1015748 |
Труба задняя |
| - |
|
74131-1015750 |
Патрубок |
| - |
|
74131-1100000 |
Система питания |
| - |
|
74131-1100001 |
Установка топливопроводов |
| - |
|
74131-1100002 |
Установка задних топливных баков |
| - |
|
74131-1100005 |
Установка воздухоочистителей |
| - |
|
74131-1100008 |
Установка переднего топливного бака |
| - |
|
74131-1100013 |
Установка агрегатов топливной системы |
| - |
|
74131-1100015 |
Привод управления двигателя |
| - |
|
74131-1100020 |
Привод останова двигателя |
| - |
|
74131-1100021 |

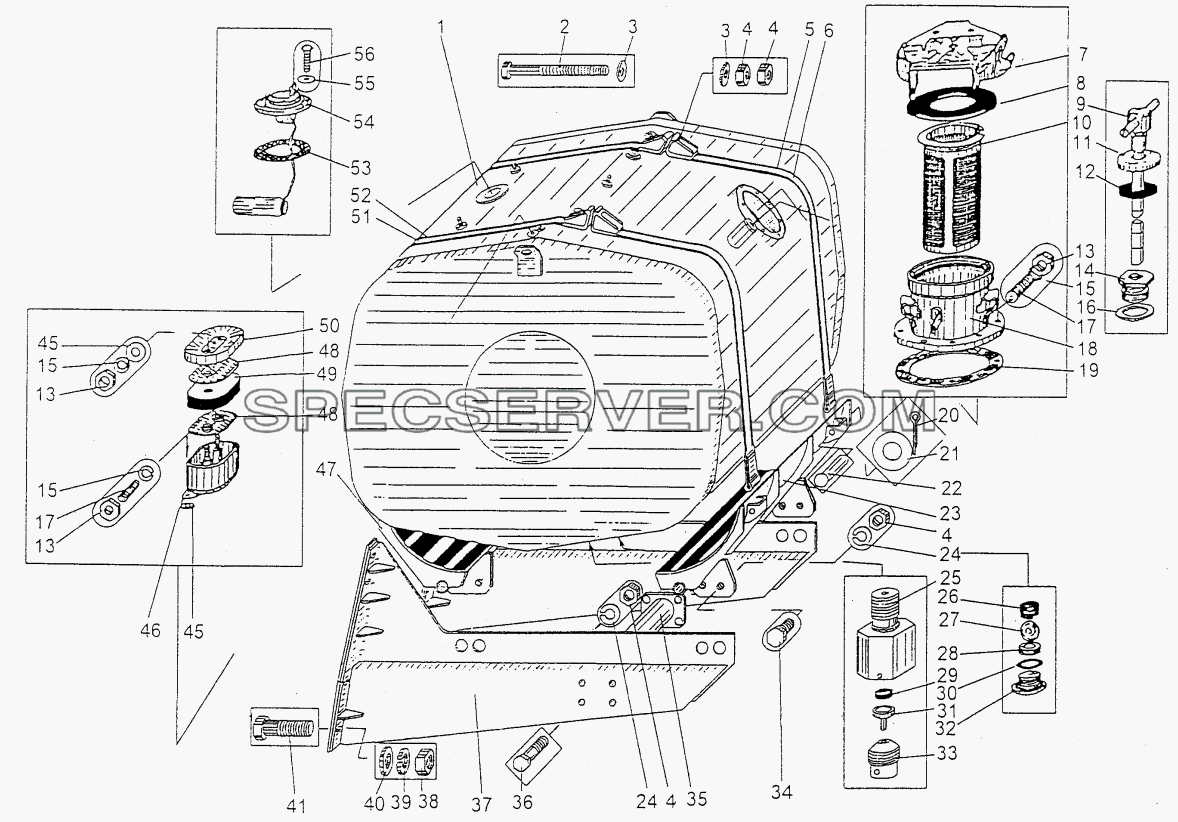

Бак топливный для МЗКТ-74131 (список запасных частей)
Бак топливный для МЗКТ-74131 (список запасных частей)
Таблица запасных частей
| № |
|
Номер детали |
Наименование запчасти |
| - |
|
0000-3827428 |
Датчик ДУМП07 |
| - |
|
373154 |
Шпилька М6х18 |
| - |
|
547В-1101702 |
Суфлер топливного бака |
| - |
|
547В-1104373 |
Прокладка |
| - |
|
74101-1101036 |
Линейка топливомерная |
| - |
|
7413-1303106 |
Прокладка М14х1,5 |
| - |
|
7930-1101012 |
Корпус топливного бака |
| - |
|
7930-1101740 |
Клапан слива отстоя |
| 1 |
|
7930-1101010 |
Бак топливный |
| 2 |
|
371782 |
Болт М12х1,25-6gх110 |
| 3 |
|
252007 |
Шайба 12 |
| 4 |
|
250515 |
Гайка М12х1,25-6Н |
| 4 |
|
250515 |
Гайка М12х1,25-6Н |
| 4 |
|
250515 |
Гайка М12х1,25-6Н |
| 5 |
|
7908-1146133 |
Прокладка |
| 6 |
|
7908-1146110 |
Лента |
| 7 |
|
543В-1103010 |
Пробка |
| 8 |
|
543В-1103075-10 |
Прокладка |
| 9 |
|
74101-1101041 |
Линейка топливомерная |
| 10 |
|
543-1101230-В |
Фильтр заливной горловины |
| 11 |
|
543-1101055 |
Шайба линейки |
| 12 |
|
543-1101044-10 |
Прокладка линейки |
| 13 |
|
250511 |
Гайка М8х1-6Н |
| 14 |
|
543-1101075 |
Втулка |
| 15 |
|
252135 |
Шайба 8Т |
| 16 |
|
535А-1018157 |
Кольцо уплотнительное |
| 17 |
|
373236 |
Шпилька М8х20 |
| 18 |
|
543В-1101085 |
Труба наливная топливного бака |
| 19 |
|
543-1101089-02 |
Прокладка |
| 20 |
|
258038 |
Шплинт 3,2х16 |
| 21 |
|
252006 |
Шайба 10 |
| 22 |
|
260069 |
Палец 10х65 |
| 23 |
|
74131-1146094 |
Опора правая |
| 24 |
|
252137 |
Шайба 12 ОТ |
| 24 |
|
252137 |
Шайба 12 ОТ |
| 25 |
|
7930-1101752 |
Корпус |
| 26 |
|
543-1718366 |
Пружина сливного клапана |
| 27 |
|
0000-3410201 |
Шарик 26,988-100 |
| 28 |
|
543-1718370 |
Седло сливного клапана |
| 29 |
|
7930-1101750 |
Клапан |
| 30 |
|
0000-3515839 |
Кольцо У-35х30-2 |
| 31 |
|
7930-1101748 |
Седло клапана |
| 32 |
|
547В-1101348-01 |
Пробка сливная |
| 33 |
|
7930-1101744 |
Корпус клапана |
| 34 |
|
371309 |
Болт М12х1,25-6gх35 |
| 34 |
|
371309 |
Болт М12х1,25-6gх35 |
| 35 |
|
74131-1146140 |
Поперечина |
| 35 |
|
7930-1146140 |
Поперечина |
| 36 |
|
371781 |
Болт М12х1,25-6gх60 |
| 36 |
|
371781 |
Болт М12х1,25-6gх60 |
| 37 |
|
7930-1146090 |
Консоль правый |
| 37 |
|
7930-1146091 |
Консоль левая |
| 38 |
|
250560 |
Гайка М16-6Н |
| 39 |
|
252139 |
Шайба 16 ОТ |
| 40 |
|
252017 |
Шайба 16 |
| 41 |
|
202123 |
Болт М16-6gх50 |
| 46 |
|
547В-1101704 |
Корпус суфлера |
| 47 |
|
74131-1146095 |
Опора левая |
| 48 |
|
547А-1101711 |
Решетка верхняя |
| 49 |
|
547А-1101738 |
Элемент фильтрующий |
| 50 |
|
547А-1101714 |
Крышка суфлера |
| 51 |
|
7908-1146132 |
Прокладка |
| 52 |
|
7908-1146100 |
Лента |
| 53 |
|
543-3806026 |
Прокладка |
| 54 |
|
74101-3827010-10 |
Датчик |
| 55 |
|
252003 |
Шайба 5 |
| 56 |
|
220077 |
Винт М5-6gх10 |
|
