Запчасти: Пробка заливной горловины 543-1018270 для МЗКТ-65151 "Волат"

Пробка заливной горловины 543-1018270 для МЗКТ-65151 "Волат" (список запасных частей)

Пробка заливной горловины 543-1018270 для МЗКТ-65151

Таблица запасных частей







№ Номер детали Наименование запчасти
1 258024 Шплинт 2,5х16
2 543-1018276 Донышко пробки
3 543-1018271 Пробка заливной горловины
4 543-1018273 Крышка пробки
5 535А-1406019 Прокладка
6 543-1018274 Винт пробки заливной горловины
7 543-1018097 Штифт

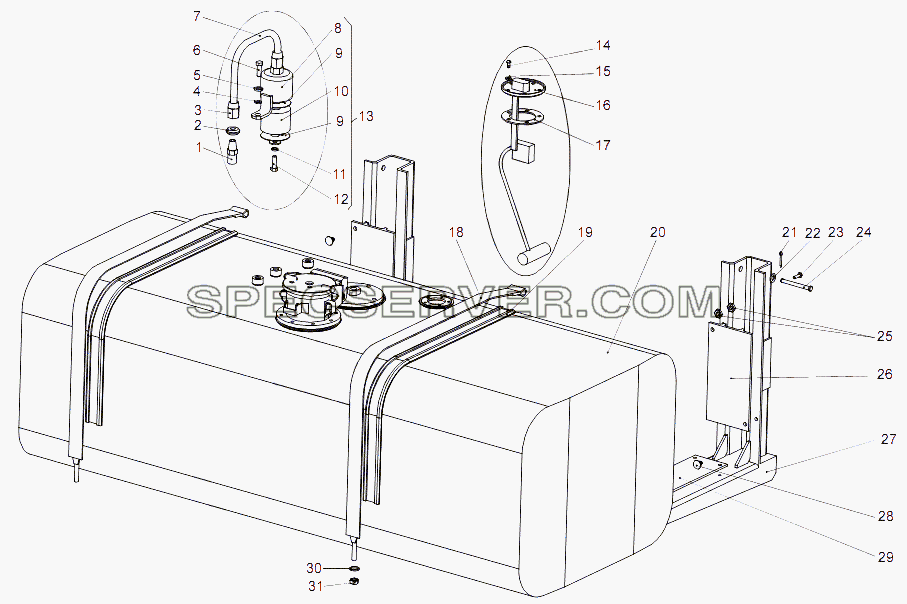

Запчасти: Установка топливного бака для МЗКТ-65151 "Волат"

Установка топливного бака для МЗКТ-65151 "Волат" (список запасных частей)

Установка топливного бака для МЗКТ-65151

Таблица запасных частей







№ Номер детали Наименование запчасти
1 379049 Ниппель
2 379225 Гайка накидная 2В8
3 379275 Муфта конусная 8
4 252005 Шайба 8
5 252135 Шайба 8Т
6 201452 Болт М8-6gх12
7 6923-1101325 Трубопровод
8 543В-1101704 Корпус суфлера
9 543-1018323-Б Фильтрующий элемент
10 543В-1101710 Решетка суфлера
11 252037 Шайба 6
12 201420 Болт М6-6gх20
13 543В-1101702 Суфлер топливного бака
14 220077 Винт М5-6gх10
15 375370 Шайба 5
16 543М-3827010-01 Датчик уровня топлива
17 543-3806026 Прокладка
18 8007-1146100 Хомут
19 5428-1101114 Прокладка хомута
20 65151-1101010-10 Бак топливный
20 6525-1101010 Бак топливный
21 258053 Шплинт 4х25
22 252007 Шайба 12
23 372751 Болт М18х1,5-6gх50
24 260099 Палец 12х80
25 250563 Гайка М18х1,5-6Н
26 8007-1146049 Прокладка
27 8007-1146040 Кронштейн
28 212-8402036 Буфер капота
29 6923-1146051 Прокладка
30 252137 Шайба 12 ОТ
31 250515 Гайка М12х1,25-6Н

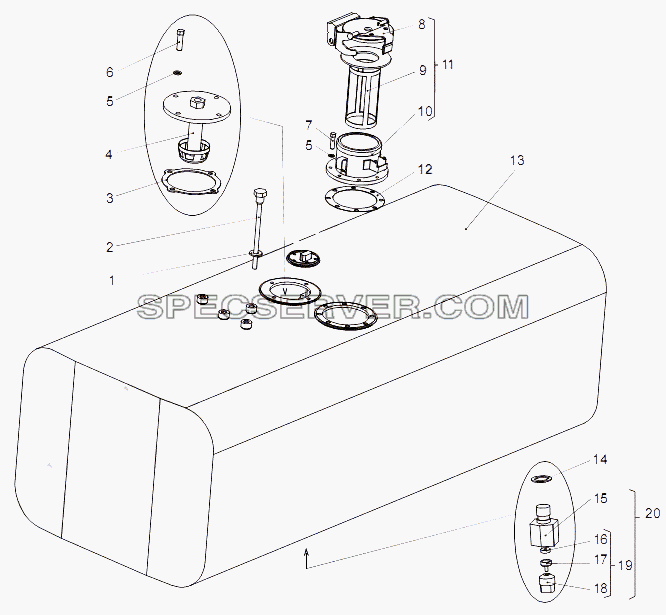

Запчасти: Бак топливный 6525-1101010 для МЗКТ-65151 "Волат"

Бак топливный 6525-1101010 для МЗКТ-65151 "Волат" (список запасных частей)

Бак топливный 6525-1101010 для МЗКТ-65151

Таблица запасных частей







№ Номер детали Наименование запчасти
1 376120 Прокладка 18М3
2 6923-1104550 Труба сливная
3 6923-1105103 Прокладка
4 6525-1104470 Трубка всасывающая
5 375458 Шайба 8
6 201460 Болт М8-6gх30
7 201456 Болт М8-6gх20
8 543В-1103010 Пробка
9 543-1101230-В Фильтр заливной горловины
10 543В-1101085 Труба наливная топливного бака
11 543В-1101084 Труба топливного бака с пробкой
12 543-1101089-02 Прокладка
13 6923-1101012 Корпус топливного бака
14 535А-1503034 Прокладка
15 7930-1101752 Корпус
16 7930-1101750 Клапан
17 7930-1101748 Седло клапана
18 7930-1101744 Корпус клапана
19 7930-1101742 Клапан
20 7930-1101740 Клапан слива отстоя

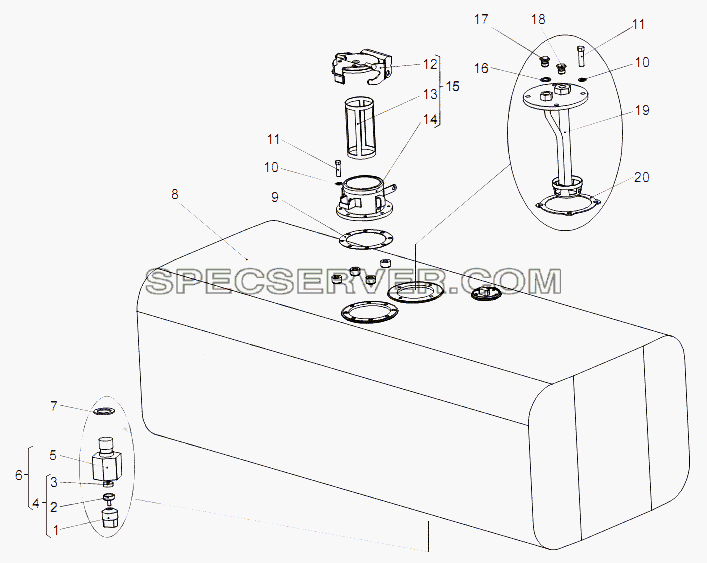

Запчасти: Бак топливный 65151-1101010-10 для МЗКТ-65151 "Волат"

Бак топливный 65151-1101010-10 для МЗКТ-65151 "Волат" (список запасных частей)

Бак топливный 65151-1101010-10 для МЗКТ-65151

Таблица запасных частей







№ Номер детали Наименование запчасти
1 7930-1101744 Корпус клапана
2 7930-1101748 Седло клапана
3 7930-1101750 Клапан
4 7930-1101742 Клапан
5 7930-1101752 Корпус
6 7930-1101740 Клапан слива отстоя
7 535А-1503034 Прокладка
8 6923-1101012 Корпус топливного бака
9 543-1101089-02 Прокладка
10 375458 Шайба 8
11 201456 Болт М8-6gх20
12 543В-1103010 Пробка
13 543-1101230-В Фильтр заливной горловины
14 543В-1101085 Труба наливная топливного бака
15 543В-1101084 Труба топливного бака с пробкой
16 376120 Прокладка 18М3
17 378599 Пробка
18 378587 Пробка
19 652511-1104470 Трубка всасывающая
20 6923-1105103 Прокладка

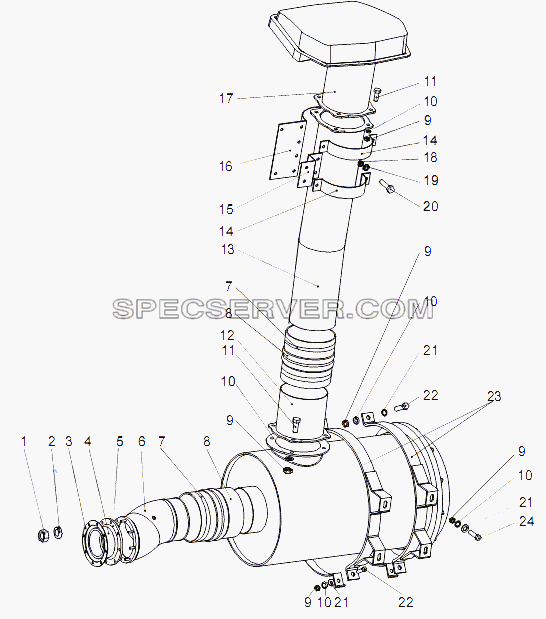

Установка воздухоочистителя для МЗКТ-65151 "Волат" (список запасных частей)

Установка воздухоочистителя для МЗКТ-65151 "Волат" (список запасных частей)

Установка воздухоочистителя для МЗКТ-65151

Таблица запасных частей







№ Номер детали Наименование запчасти
1 250508 Гайка М6-6Н
2 252134 Шайба 6Т
3 69237-1158204 Прижим
4 64229-1109460 Хомут
5 69237-1158078 Патрубок
6 65151-1158010 Труба
7 64229-1109468 Хомут
8 8021-1158265 Переходник
9 250512 Гайка М10-6Н
10 252136 Шайба 10 ОТ
11 201497 Болт М10-6gх25
12 65151-1158018 Патрубок
13 65151-1158260 Труба
14 65151-1158344 Половина хомута
15 65151-1158126 Кронштейн
16 65151-1158116 Кронштейн трубы
17 79092-1158210 Воздухозаборник
18 250510 Гайка М8х1-6Н
19 252135 Шайба 8Т
20 201424 Болт М6-6gх30
21 252039 Шайба 10
22 200315 Болт М10-6gх40
23 7929-1158051 Опора
24 370906 Болт М10-6gх30
25 6422-1109118 Хомут
26 8421-1109010 Фильтр воздушный
27 8421-1109080 Элемент фильтрующий

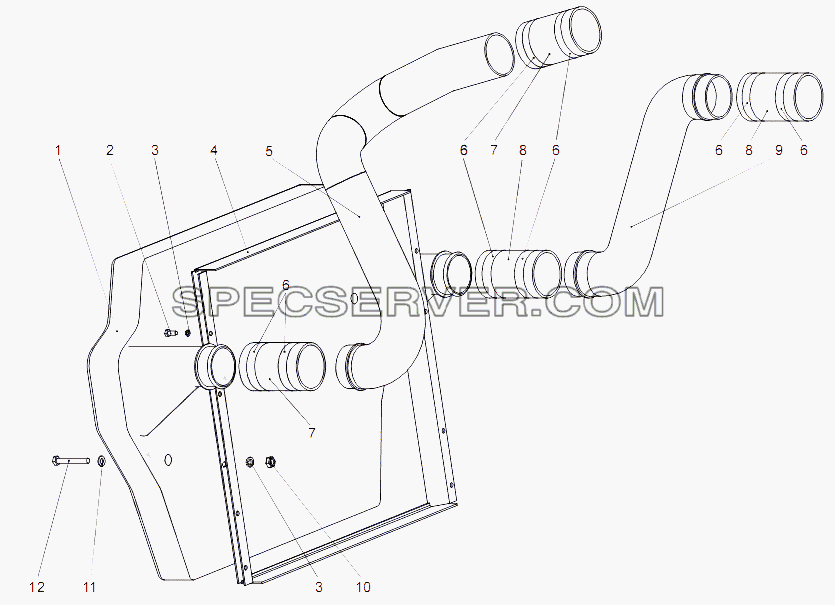

Установка охладителя наддува для МЗКТ-65151 "Волат" (список запасных частей)

Установка охладителя наддува для МЗКТ-65151 "Волат" (список запасных частей)

Установка охладителя наддува для МЗКТ-65151

Таблица запасных частей







№ Номер детали Наименование запчасти
1 65151-1172010-20 Охладитель
1 65151-1172010-21 Охладитель
2 201454 Болт М8-6gх16
3 252135 Шайба 8Т
4 65151-1172054-10 Проставка
5 65151-1173011-10 Труба левая
6 652511-1173190 Хомут
7 65151-1173142-10 Рукав
8 0001-1173018 Рукав
9 65151-1173010-10 Труба правая
10 250510 Гайка М8х1-6Н
11 252005 Шайба 8
12 200280-01 Болт М8-6gх105
