Двери и замки — Замок крышки багажника

82-1











Электрические стеклоподъемники

и зеркала заднего вида



Эл. стеклоподъемники и зеркала заднего

вида ........................................................................... 83-1



Подготовка ......................................................... 83-1



Технические условия выполнения

ремонта ............................................................... 83-1



Меры предосторожности .................................. 83-1



Схема электрических соединений .................... 83-2



Выводы соединителей ....................................... 83-7



Выводы соединителей ....................................... 83-8



Поиск и устранение неисправностей................ 83-12



Считывание и удаление кодов

неисправности .................................................. 83-12



Перечень кодов неисправности ...................... 83-15



Таблица признаков неисправностей............... 83-16



B104011............................................................. 83-17



B104015............................................................. 83-17



B104111............................................................. 83-17



B104115............................................................. 83-17



B104211............................................................. 83-18



B104215............................................................. 83-18



B104311............................................................. 83-19



B104315............................................................. 83-19



Не работают все

электростеклоподъемники .............................. 83-20



Не работают наружные зеркала с

электроприводом с обеих сторон ................... 83-20



Не работает левое зеркало заднего вида ........ 83-20



Не работает правое зеркало заднего вида ...... 83-21



Левое зеркало заднего вида не работает в

направлении ВВЕРХ/ВНИЗ ............................ 83-22



Левое зеркало заднего вида не работает в

направлениях влево и вправо.......................... 83-23



Правое зеркало заднего вида не работает

в направлениях вверх и вниз ........................... 83-24



Правое зеркало заднего вида не работает

в направлениях влево и вправо ....................... 83-25



Передний электрический

стеклоподъемник ................................................. 83-26



Схема компонентов ......................................... 83-26



Замена ............................................................... 83-27



Задний электрический стеклоподъемник ....... 83-31



Схема компонентов ......................................... 83-31



Замена ............................................................... 83-32



Салонное зеркало заднего вида ......................... 83-36



Схема компонентов ......................................... 83-36



Регулировка ...................................................... 83-37



Замена ............................................................... 83-38



Наружное зеркало заднего вида ........................ 83-39



Регулировка ...................................................... 83-39



Замена ............................................................... 83-39



















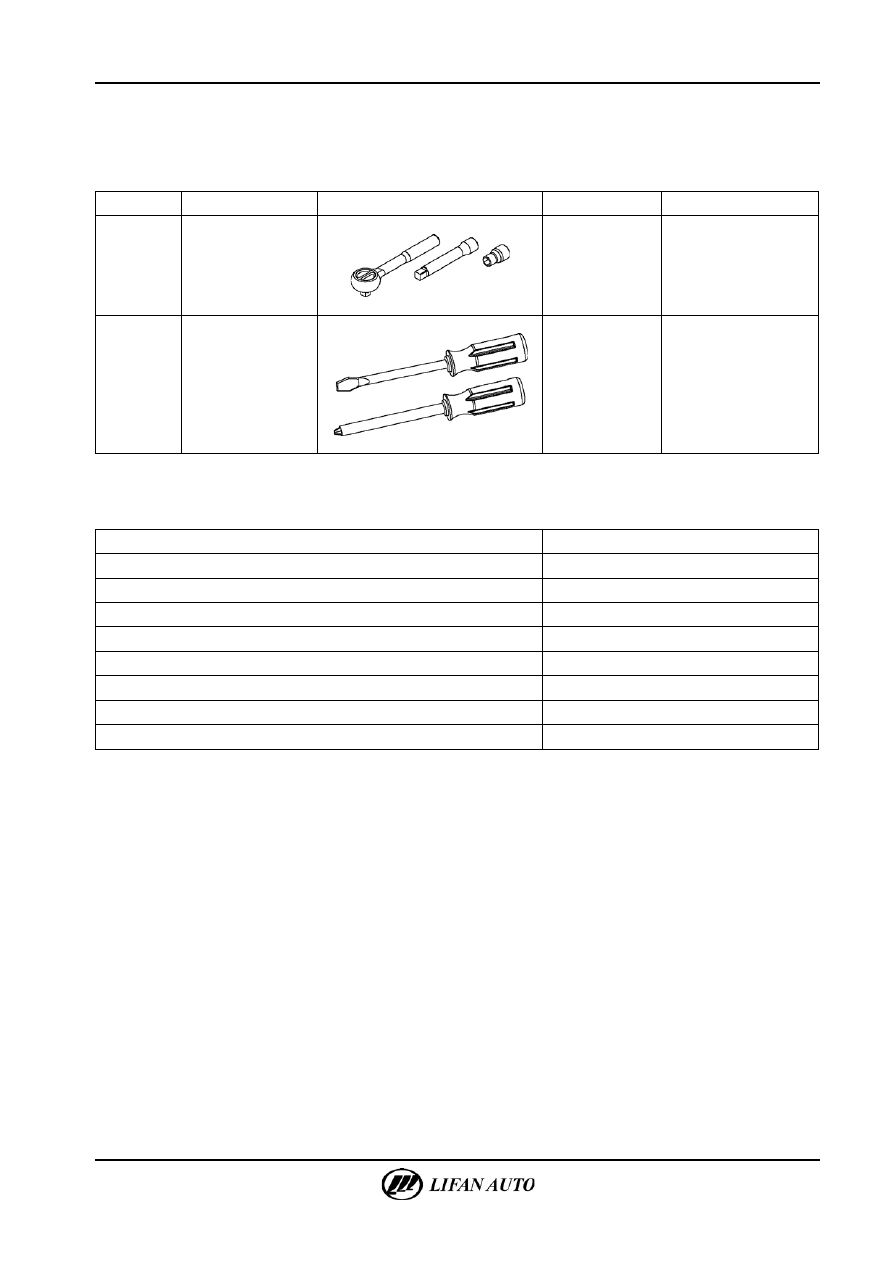

Электрические стеклоподъемники и зеркала заднего вида — Эл. стеклоподъемники и зеркала заднего вида  83-1



Эл. стеклоподъемники и зеркала заднего вида

Подготовка

1.

Рекомендуемые инструменты

Поз.

Инструменты

Схематическое изображение

Кол-во

Описание

1

Ключ с храповым

механизмом,

удлинитель и сменная

головка





Для выкручивания

крепежных болтов

2

Отвертка





Для выкручивания винтов



Технические условия выполнения ремонта

1.

Моменты затяжки

Элемент

Н·м

Крепежный болт направляющей передней двери

10~12

Крепежный болт электродвигателя стеклоподъемника передней двери

4

Соединительные болты стекла в сборе и стеклоподъемника

10~12

Крепежный болт стеклоподъемника в сборе

10~12

Крепежные болты электродвигателя стеклоподъемника задней двери

5~7

Крепежный болт стеклоподъемника задней двери в сборе

10~12

Крепежные винты салонного зеркала в сборе

5~7

Крепежная гайка зеркала заднего вида

10~12



Меры предосторожности

1.

В случае необходимости отсоединения и ремонта электрической цепи во время проведения технического

обслуживания необходимо отсоединить провод от отрицательного контакта аккумуляторной батареи.

2.

Если при проведении технического обслуживания необходимо открыть дверь для демонтажа, она должна быть

зафиксирована с помощью упора.

3.

Запрещается использовать острый инструмент для снятия обивки и других легкоповреждаемых деталей.
