Lifan 720 / Cebrium. Руководство - часть 289

77-22

Система освещения - Система освещения







3.

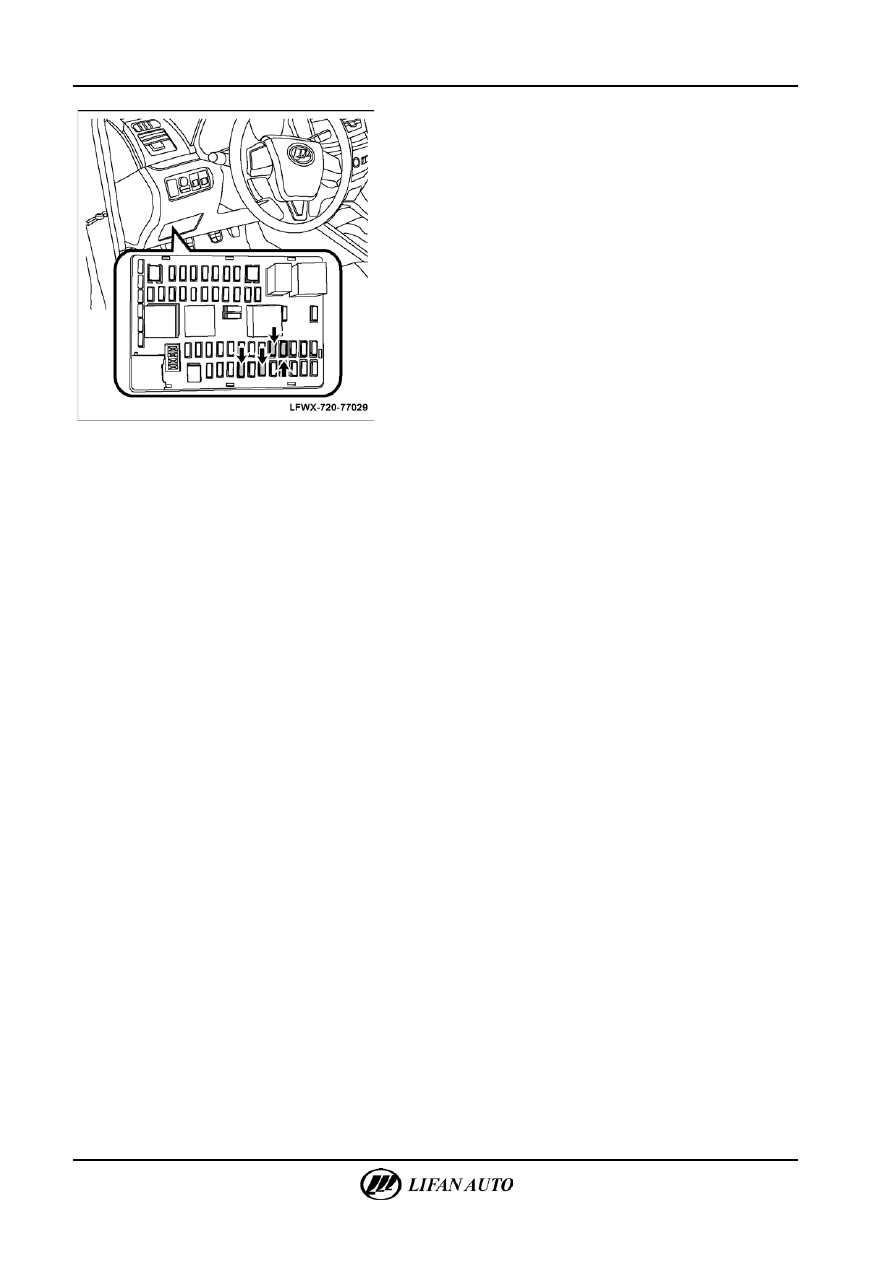

Проверка предохранителей на монтажном блоке

в салоне

А.  Демонтировать ящик для мелких предметов в левой

надставке панели приборов.

Б.  Проверить соответствующие предохранители системы

освещения.
Состояние: Проводимость предохранителей

удовлетворительная.

△ Сов

е

т



В монтажном блоке установлены плавкие предохранители

системы освещения: сигналов поворота, (двух) задних фонарей,

потолочного плафона, дверных ламп.





Система освещения — Поиск и устранение неисправностей

77-23



Поиск и устранение неисправностей

Диагностические процедуры

1.

Считать коды неисправности.

А.  При наличии кодов неисправности Перейти к шагу 2.
Б.  При отсутствии кодов неисправности Перейти к шагу 7.
2.

Записать код неисправности, затем стереть его.

3.

Проверить и имитировать неисправность: включить соответствующую лампу для имитации

неисправности и произвести считывание кодов неисправности еще раз.

А.  При наличии кодов неисправности Перейти к шагу 4.
Б.  При отсутствии кодов неисправности Перейти к шагу 7.
4.

Выполнить проверку без демонтажа.

5.

Выполнить поиск и устранение неисправностей в соответствии с таблицей кодов неисправности, затем

Перейти к шагу 7.

6.

Устранить неисправность в соответствии с ее признаками и Перейти к шагу 7.

7.

Подтвердить устранение неисправности и возврат системы в рабочее состояние.

8.

Конец диагностики.



Считывание и удаление кодов неисправности



1.

Считать коды неисправности с помощью

диагностического прибора.

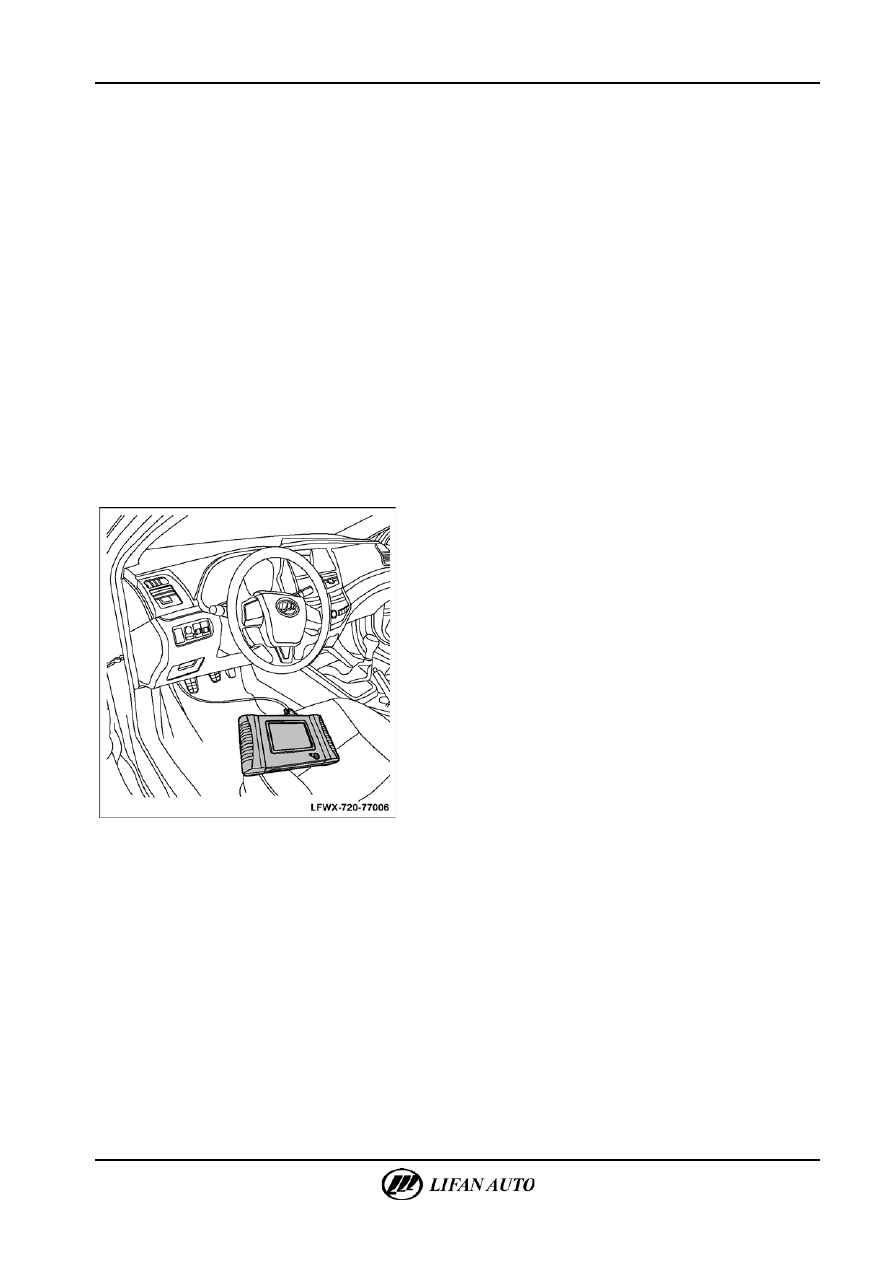

А.  Подключить диагностический прибор LIFAN V30

к диагностической колодке.

77-24

Система освещения - Поиск и устранение неисправностей

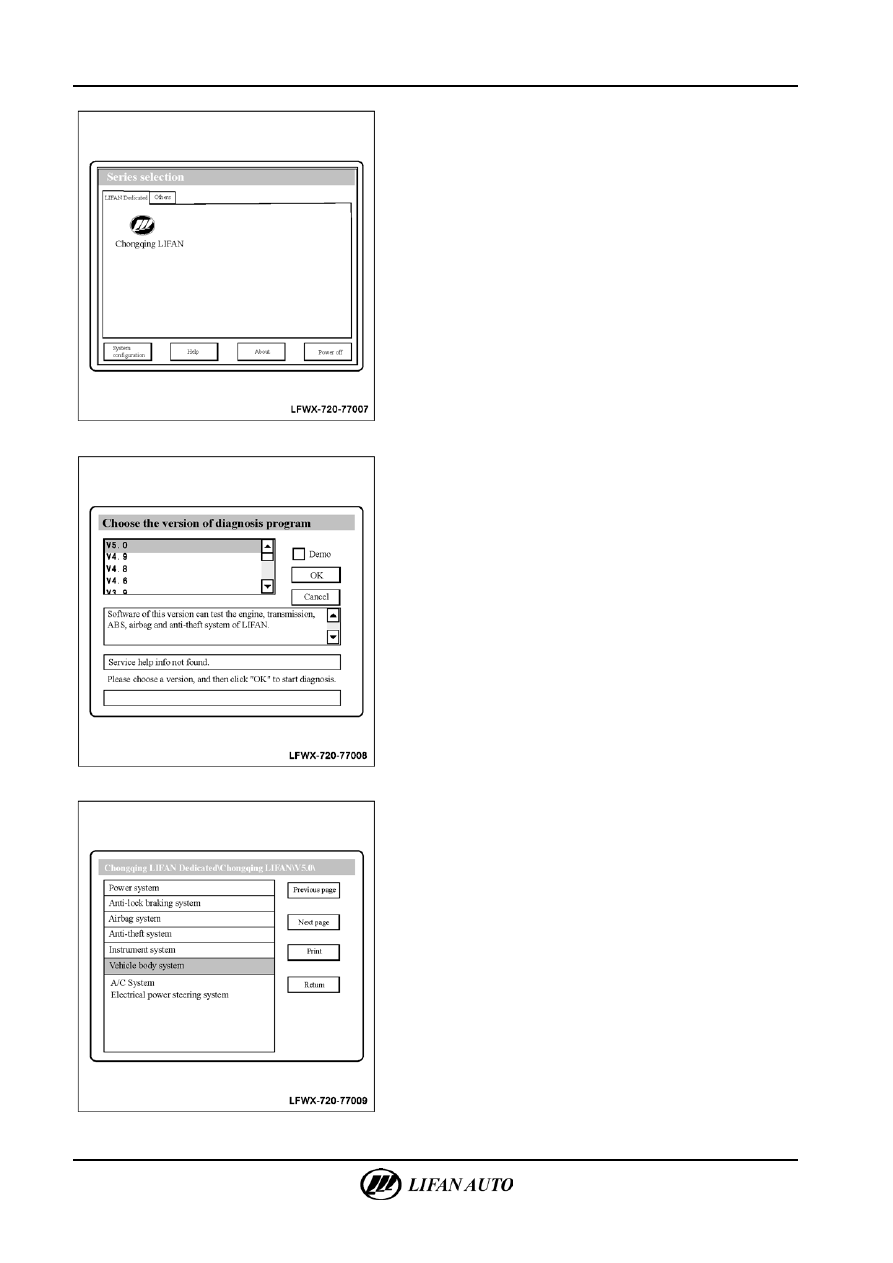

Б.  Включить диагностический прибор и войти в

диагностическую систему «Chongqing LIFAN diagnosis
system».







В.  Выбрать диагностическую программу версии V5.0 и затем

нажать «ОК».







Г.  Выбрать и войти в «Body System» (Система кузова).



Система освещения — Поиск и устранение неисправностей

77-25

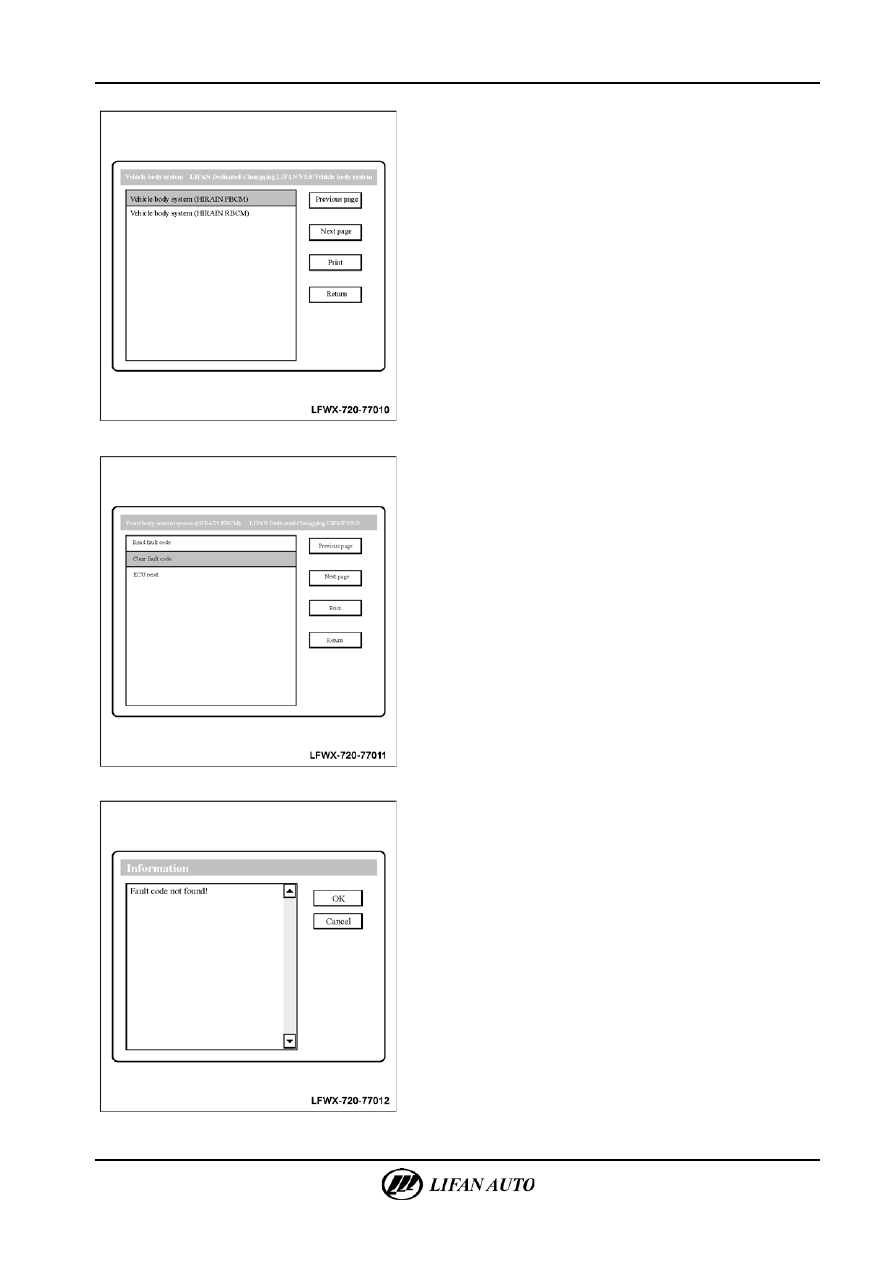

Д.  Выбрать «Body Control System (HIRAIN FBCM)» (Система

управления кузова).

△ Сов

е

т



Методика считывания и стирания кодов неисправности для

«Body Control System (HIRAIN RBCM)» и «Body Control System
(HIRAIN FBCM)» (

Системы управления для передней и задней

частей кузова) одинаковые.







Е.  Нажать и выбрать «Read DTC» (Считать коды

неисправности).

△ Сов

е

т



Если в диагностическом приборе сохранен какой-нибудь

предыдущий код неисправности, его необходимо стереть перед

новым считыванием.
Ж.  Считать и записать отображаемые на сканере

диагностические коды DTC.







З.  Если код неисправности не обнаружен, выбрать «OK» для

возврата.
