74-26

Аудиосистема - Задний динамик





Задний динамик

Проверка

△ Сов

е

т



Процедура проверки заднего динамика аналогична описанной для переднего динамика. См. описание проверки

переднего динамика.


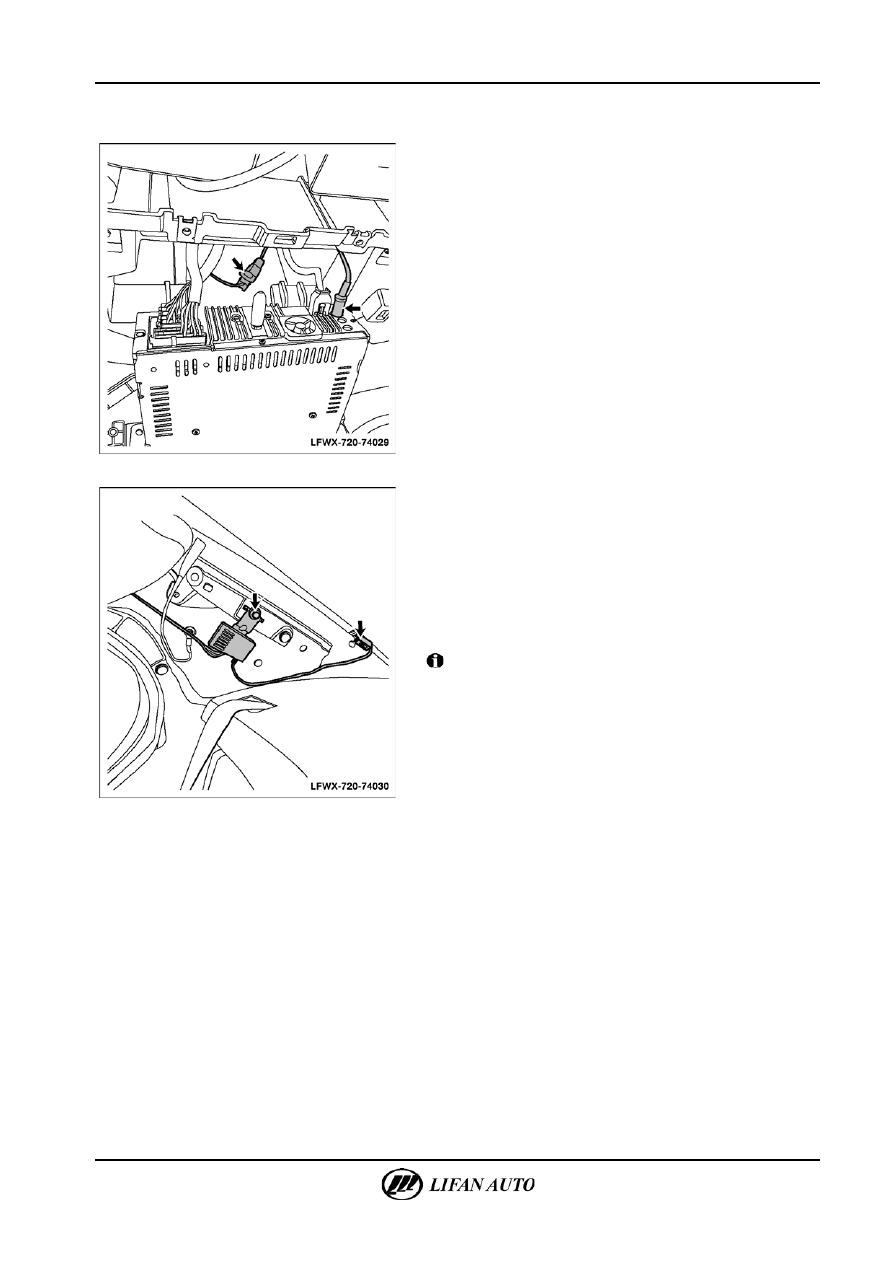

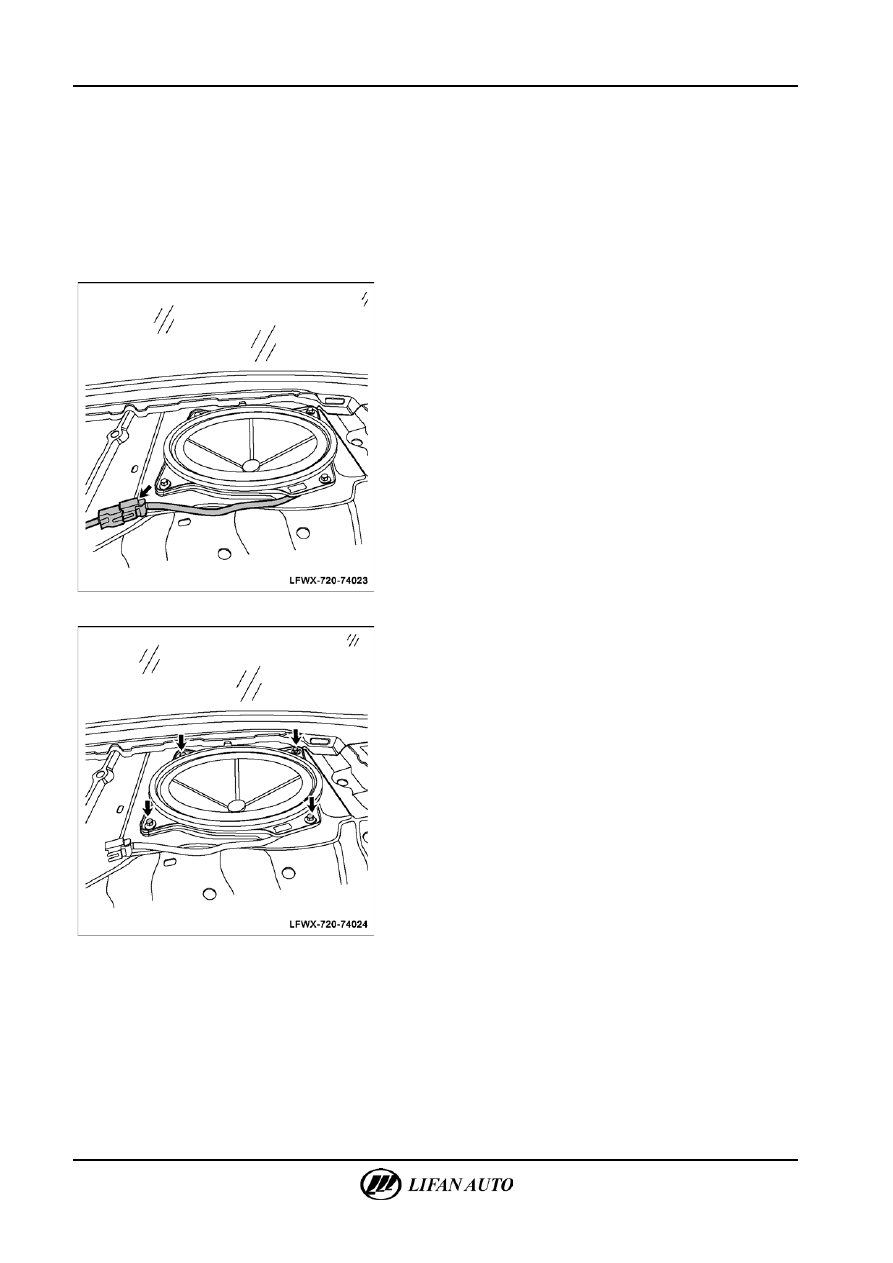

Замена



1.

Отсоединить отрицательный провод аккумуляторной

батареи.

2.

Демонтировать обивку полки багажника.

3.

Снять корпус заднего динамика.

А.  Отсоединить разъем заднего динамика.







Б.  Снять болты крепления заднего динамика.



Аудиосистема — Задний динамик

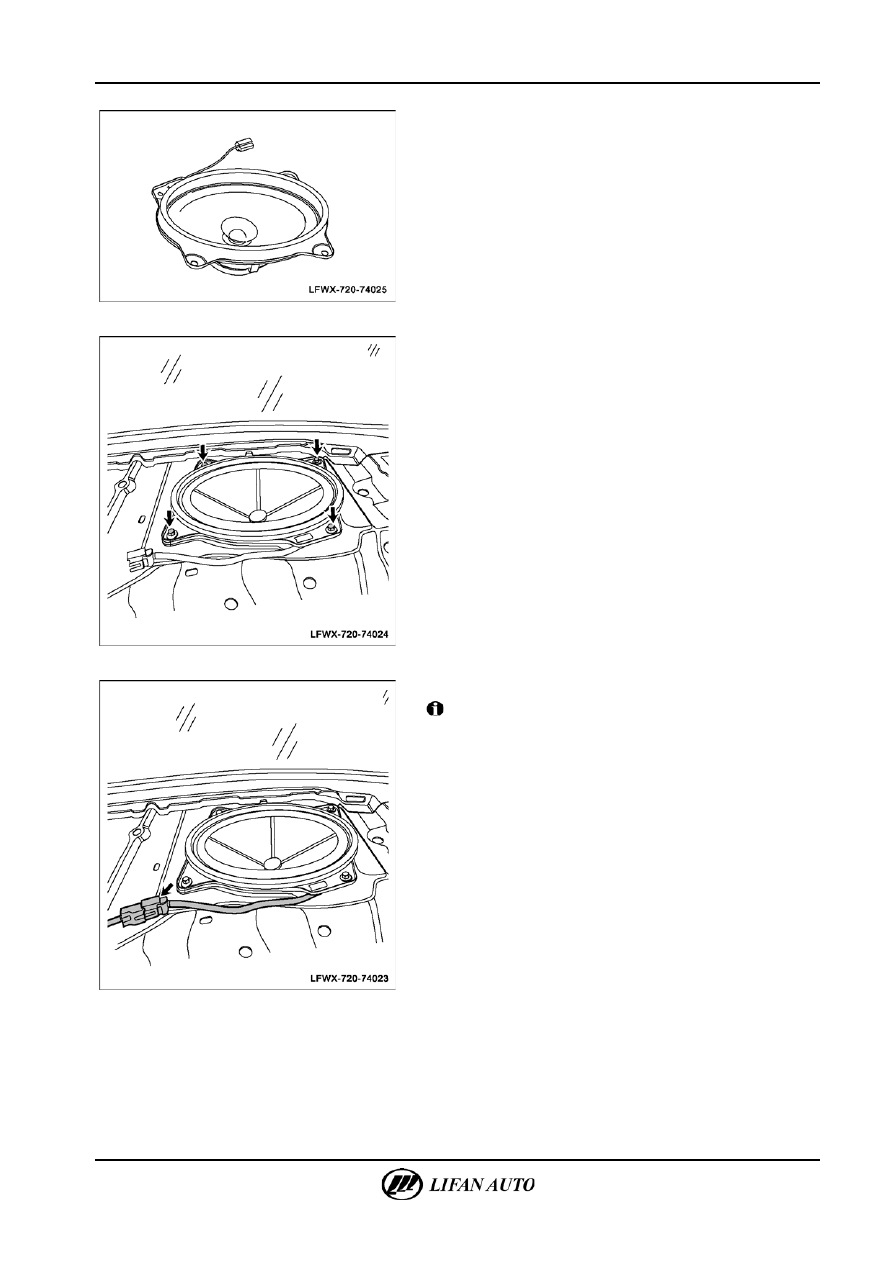

74-27





В.  Снять задний динамик.







4.

Установить корпус заднего динамика.

А.  Установить винты крепления корпуса заднего динамика

и затянуть их.
Момент затяжки: 6-10 Н·м







Б.  Присоединить разъем заднего динамика.



Внимание

Подключить соединитель. При подключении должен

раздаться характерный щелчок фиксаторов.

5.

Установить на место обивку полки багажника (см. главу 81 «Обивка, орнаменты и накладки

облицовочные — Замена панели обивки полки багажника»).

6.

Присоединить отрицательный провод аккумуляторной батареи.

7.

Включить аудиосистему и проверить работу заднего динамика.

74-28

Аудиосистема - Антенна





Антенна

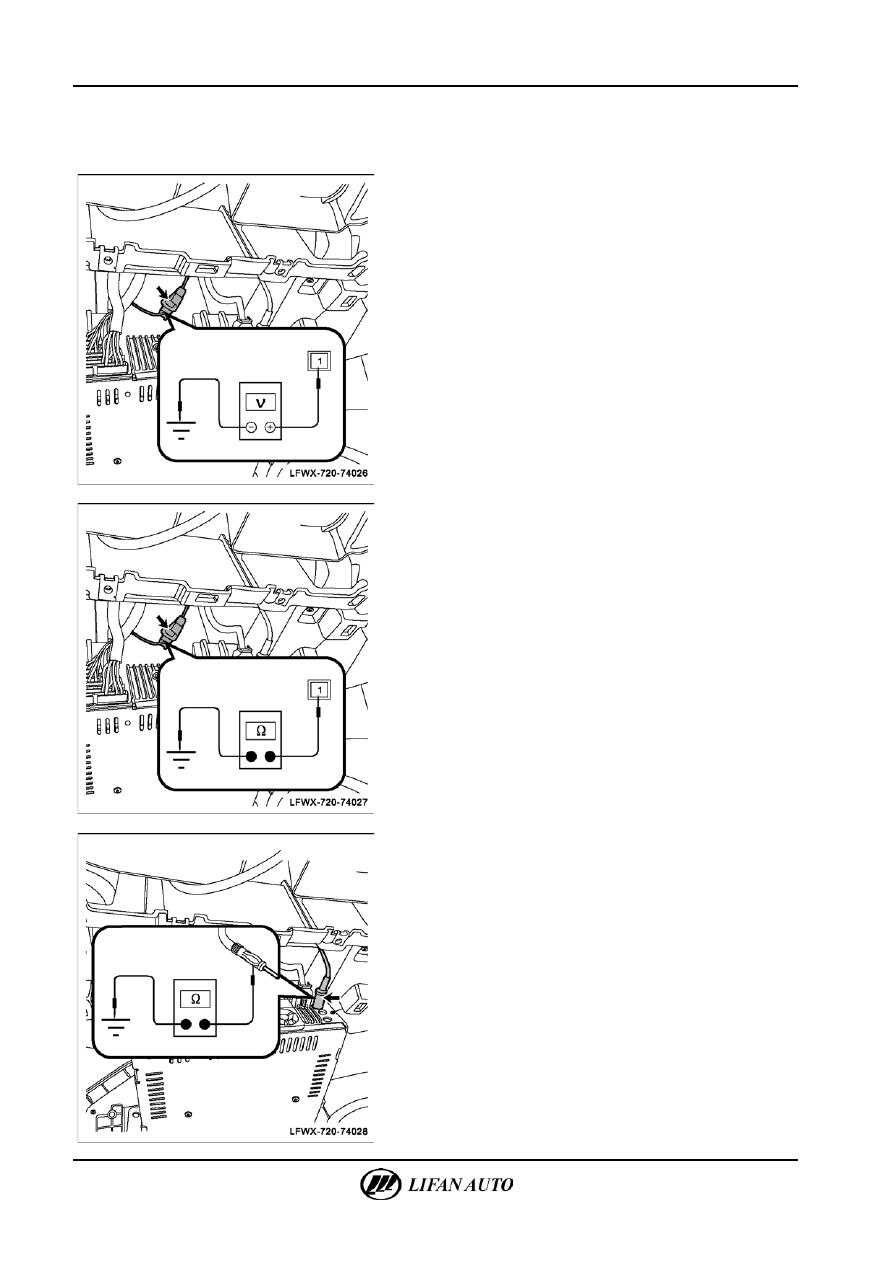

Осмотр



1.

Проверка антенного усилителя

А.  Отключить соединитель антенный усилитель и проверить

напряжение питания усилителя.
Значение напряжения: 10-14 В







Б.  С помощью цифрового мультиметра, переключенного

на диапазон измерения 200 Ом, проверить сопротивление

между выводами антенного усилителя и массой.
Сопротивление: бесконечность

△ Сов

е

т



Если вышеупомянутые требования не выполняются, следует

заменить антенну в сборе.







2.

Проверка антенны

А.  Отключить антенну и измерить сопротивление с помощью

мультиметра (в диапазоне 200 Ом) между антенной

и массой.
Сопротивление: бесконечность

△ Сов

е

т



Если вышеупомянутые требования не выполняются, следует

демонтировать обивку задней стойки и проверить место

соединения антенны с кузовом транспортного средства.

Заменить антенну в сборе в случае необходимости.



Аудиосистема — Антенна

74-29



Замена



1.

Отсоединить отрицательный провод аккумуляторной

батареи.

2.

Демонтировать корпус магнитолы.

3.

Демонтировать антенну в сборе.

А.  Отключить соединитель.
Б.  Демонтировать обивку правой передней стойки (см.

главу 81 «Внутренние и внешние декоративные

элементы — Панель обивки передней стойки — Замена»).

В.  Демонтировать обивку правой задней стойки (см. главу 81

«

Внутренние и внешние декоративные элементы — Панель

обивки задней стойки — Замена»).







Г.  Вывернуть крепежные болты антенного усилителя и

отключить соединитель антенны.

Д.  Демонтировать обивку крыши с правой стороны (см.

главу 81 «Внутренние и внешние декоративные

элементы — Ручка безопасности и крыша — Замена»).

Е.  Демонтировать панель приборов (см. главу 85 «Приборная

панель и облицовка туннеля пола — Приборная панель—

Замена»).

Ж.  Демонтировать антенну в сборе.



Внимание

Не следует резко дергать за антенну. Демонтаж должен

производиться с должной осторожностью.

4.

Установить антенну в сборе.

А.  Выполнить монтаж антенны в сборе, соблюдая осторожность.
△ Сов

е

т



Проложить антенный провод и зафиксировать кабельными стяжками.
Б.  Установить панель приборов (см. главу 85 «Приборная панель и облицовка туннеля пола — Приборная панель—

Замена»).

В.  Установить на место обивку крыши с правой стороны (см. главу 81 «Обивка, орнаменты и накладки

облицовочные — Замена крыши»).
