Lifan 720 / Cebrium. Руководство - часть 255

•

Памятка •











Система центрального замка с ДУ



Система центрального замка

с дистанционным управлением ........................... 73-1

Подготовка ......................................................... 73-1



Технические условия выполнения

ремонта ............................................................... 73-2



Меры предосторожности .................................. 73-3



Схема компонентов ........................................... 73-4



Схема электрических соединений .................... 73-5



Выводы соединителей ..................................... 73-10



Проверка без демонтажа ................................. 73-12



Поиск и устранение неисправностей................ 73-13



Таблица признаков неисправностей............... 73-13



Не работают все центральные замки.............. 73-14



Не работает только центральный замок

передней левой двери ...................................... 73-15



Не работает только центральный замок

передней правой двери .................................... 73-16



Не работает только центральный замок

задней левой двери .......................................... 73-16



Не работает только центральный замок

задней правой двери ........................................ 73-17



Механизм запирания передней левой

двери ....................................................................... 73-18



Проверка ........................................................... 73-18



Замена ............................................................... 73-18



Механизм запирания передней правой

двери ....................................................................... 73-19



Проверка ........................................................... 73-19



Заменить ........................................................... 73-19



Моторедуктор блокировки замка задней

левой двери ........................................................... 73-20



Проверка ........................................................... 73-20



Замена ............................................................... 73-20



Моторедуктор блокировки замка задней

правой двери ......................................................... 73-21



Проверка ........................................................... 73-21



Замена ............................................................... 73-21



Моторедуктор блокировки замка крышки

багажника .............................................................. 73-22



Проверка ........................................................... 73-22



Замена ............................................................... 73-22



















Система центрального замка с ДУ — Система центрального замка с дистанционным управлением

73-1



Система центрального замка с дистанционным

управлением

Подготовка

1.

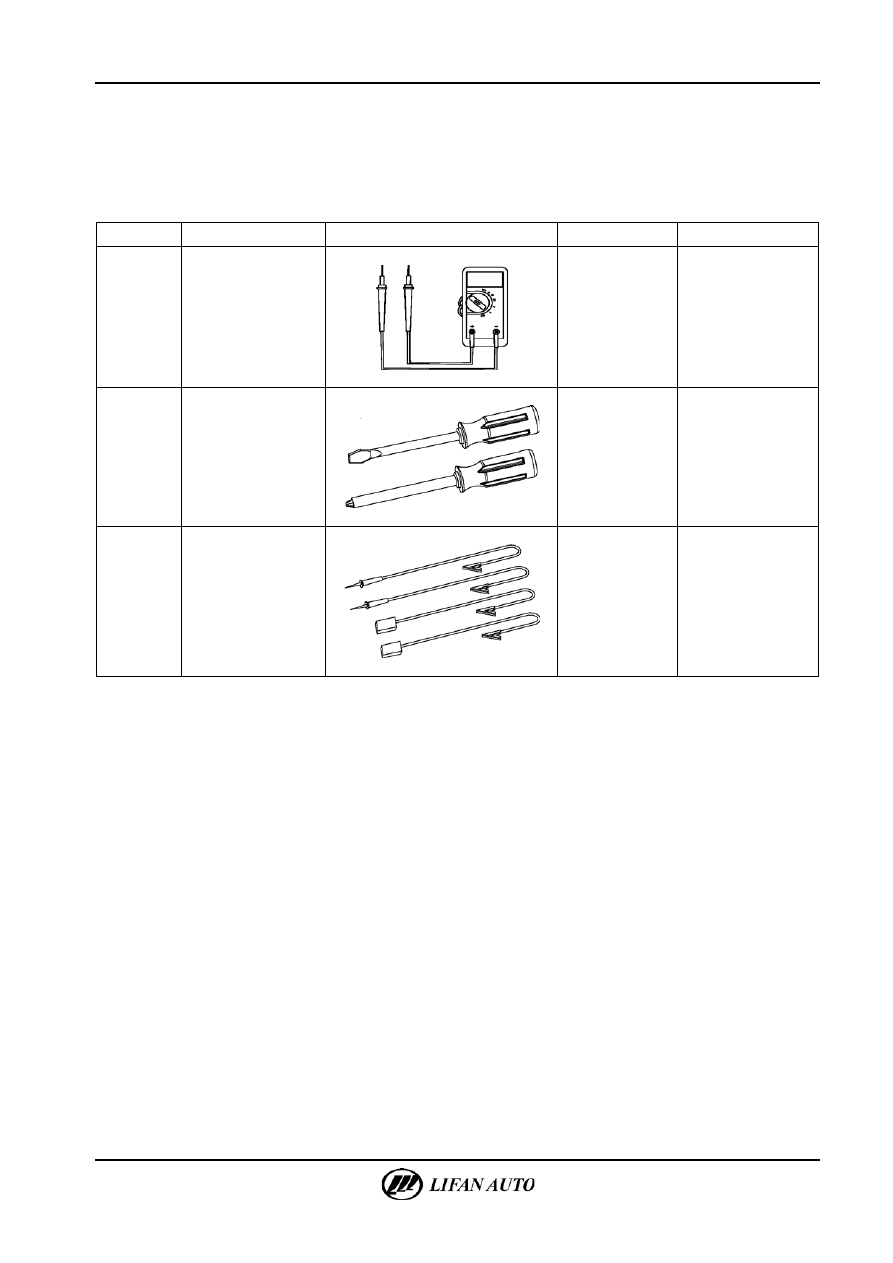

Рекомендуемые инструменты

Поз.

Инструмент

Схематическое изображение

Кол-во

Описание

1

Цифровой мультиметр





Для измерения

напряжения и

сопротивления

2

Отвертка





Для отвинчивания

винтов и снятия

панелей

3

Набор проводов





Для испытания цепей
