Система кондиционирования - Климатическая установка в сборе







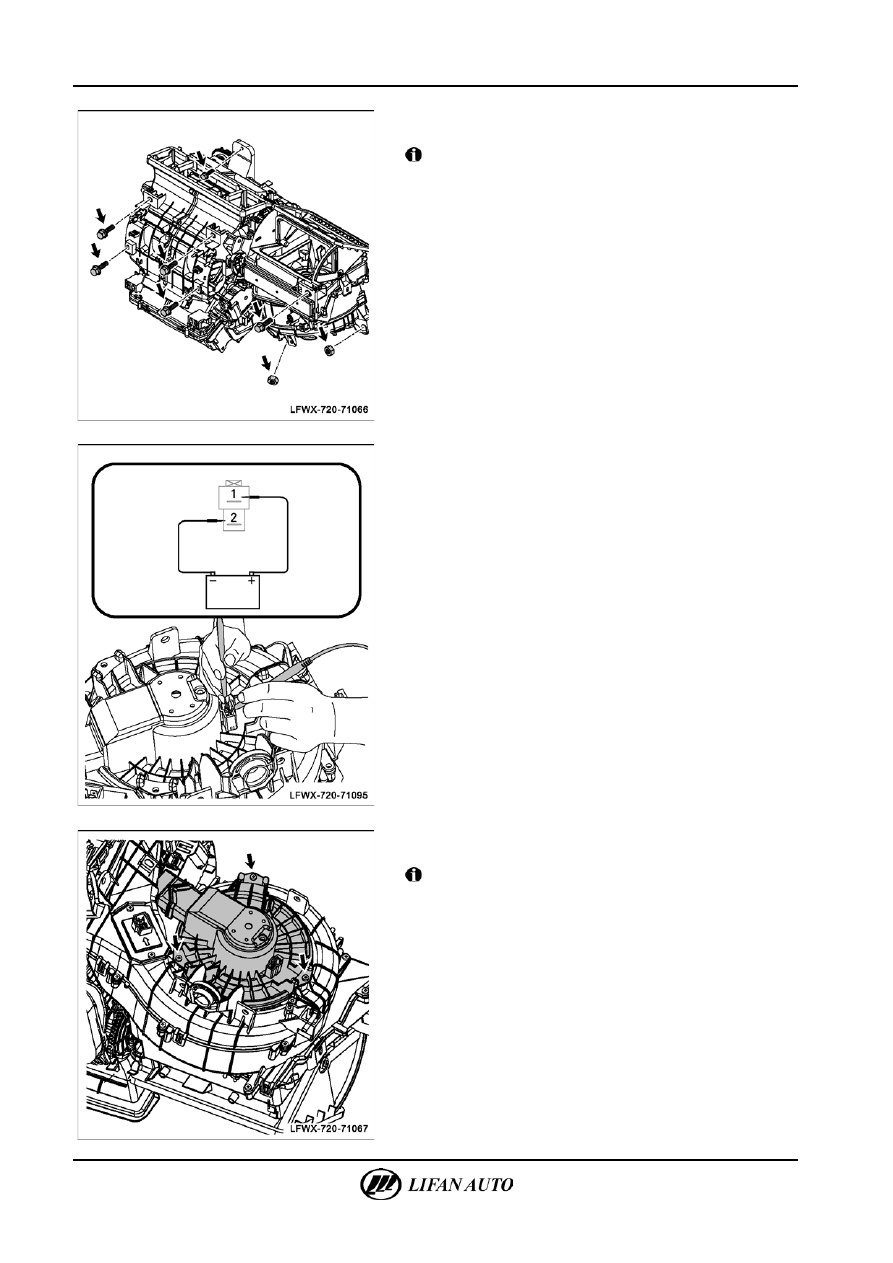

Л.  Вывернуть крепежные болты и демонтировать

климатическую установку в сборе.



Внимание

Для демонтажа климатической установки необходимо

вывернуть болты крепления поперечины панели.







2.

Проверить и отремонтировать климатическую

установку в сборе.

Б.  Проверить и отремонтировать вентилятор в сборе.

•

При подключении положительного и отрицательного

выводов аккумуляторной батареи к выводам 1 и 2

вентилятора он должен работать нормально.

△ Сов

е

т



Если вентилятор не работает, это указывает на его

повреждение. В этом случае вентилятор должен быть заменен.







•

Вывернуть крепежные болты и демонтировать ЭБУ

и кронштейн ЭБУ.



Внимание

Обращаться с ЭБУ следует с надлежащей осторожностью.

Не следует ударять по ЭБУ: это может вызвать его

повреждение.

•

Вывернуть крепежные винты и демонтировать

вентилятор в сборе.

•

Установить вентилятор в сборе на место и затянуть

крепежные винты.



Система кондиционирования — Климатическая установка в сборе

71-61





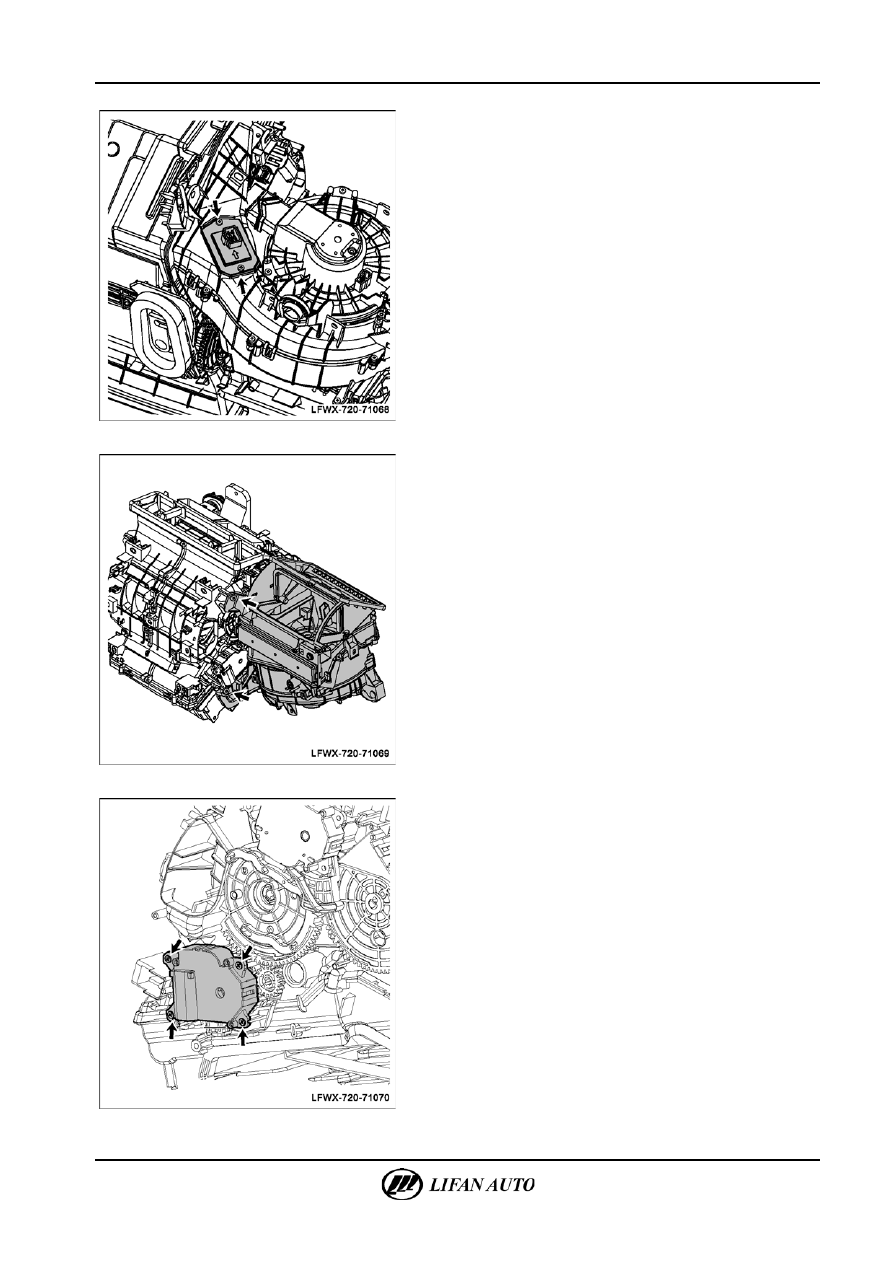

Б.  Ремонт резистора для регулирования частоты вращения.

•

Вывернуть крепежный винт и демонтировать резистор

для регулирования частоты вращения.

△ Сов

е

т



Проверить резистор для регулирования частоты вращения на

наличие повреждений. Заменить в случае необходимости.

•

Установить резистор для регулирования частоты

вращения и затянуть крепежные винты.







В.  Ремонт моторедукторов заслонок.
△ Сов

е

т



Методы ремонта для всех моторедукторов заслонок

одинаковый. В качестве примера рассматривается ремонт

моторедуктора заслонки смешивания воздушных потоков.

•

Вывернуть крепежные винты и демонтировать корпус

заслонки.







•

Вывернуть крепежные винты и демонтировать

моторедуктор заслонки смешивания воздушных

потоков.

△ Сов

е

т



Проверить моторедуктор заслонки на наличие повреждений.

Заменить в случае необходимости.

•

Установить моторедуктор заслонки смешивания

воздушных потоков на место и затянуть крепежные

винты.

71-62

Система кондиционирования - Климатическая установка в сборе







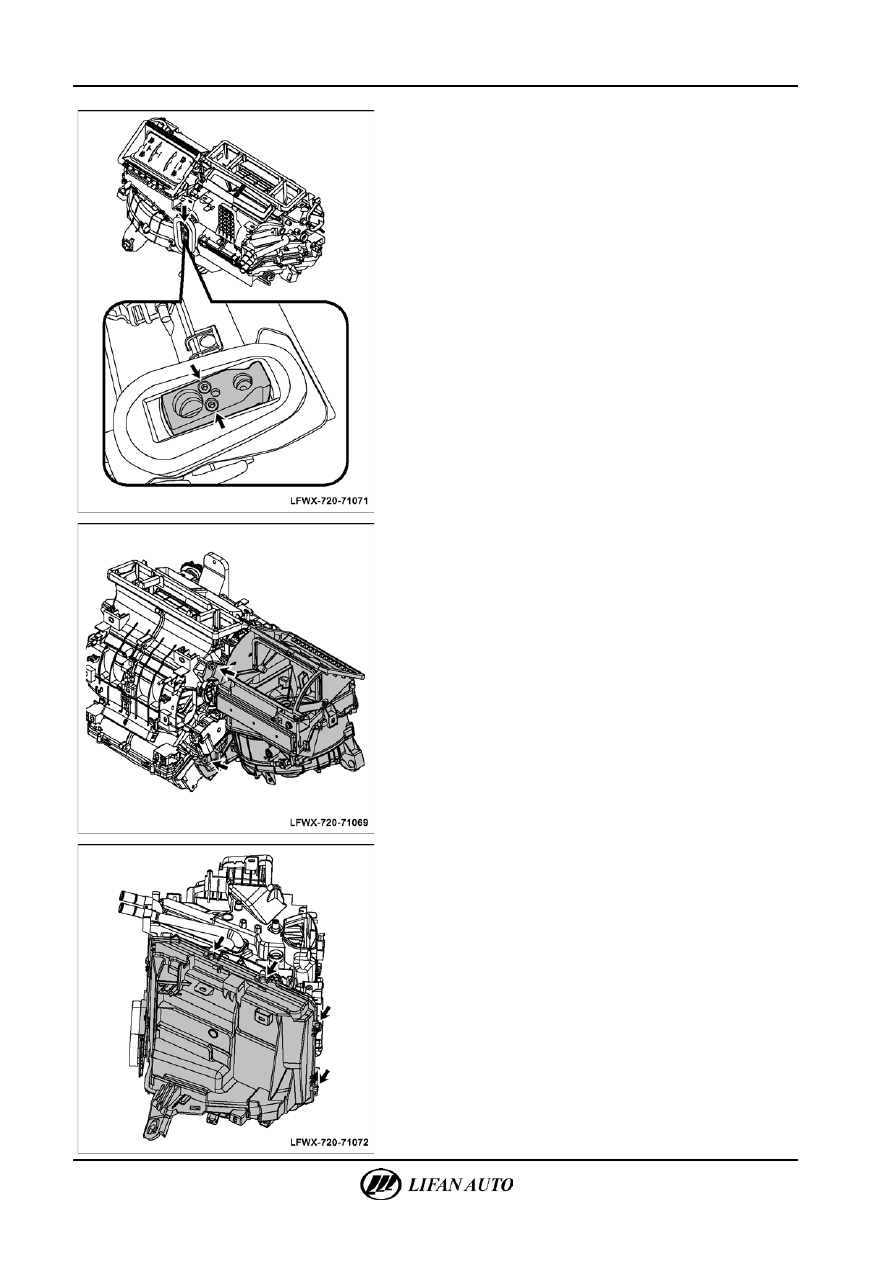

Г.  Ремонт расширительного клапана.

•

Вывернуть крепежный винт и демонтировать

расширительный клапан.

△ Сов

е

т



Проверить расширительный клапан на наличие повреждений.

Заменить в случае необходимости.

•

Установить расширительный клапан на место

в надлежащее положение и затянуть винты.







Д.  Ремонт испарителя.

•

Демонтировать корпус заслонки в сборе.

•

Вывернуть крепежные винты и демонтировать корпус

заслонки.

•

Демонтировать расширительный клапан в сборе.







•

Вывернуть крепежные винты и демонтировать корпус

заслонки.

•

Демонтировать расширительный клапан в сборе.



Система кондиционирования — Климатическая установка в сборе

71-63





•

Демонтировать климатическую установку в сборе.

•

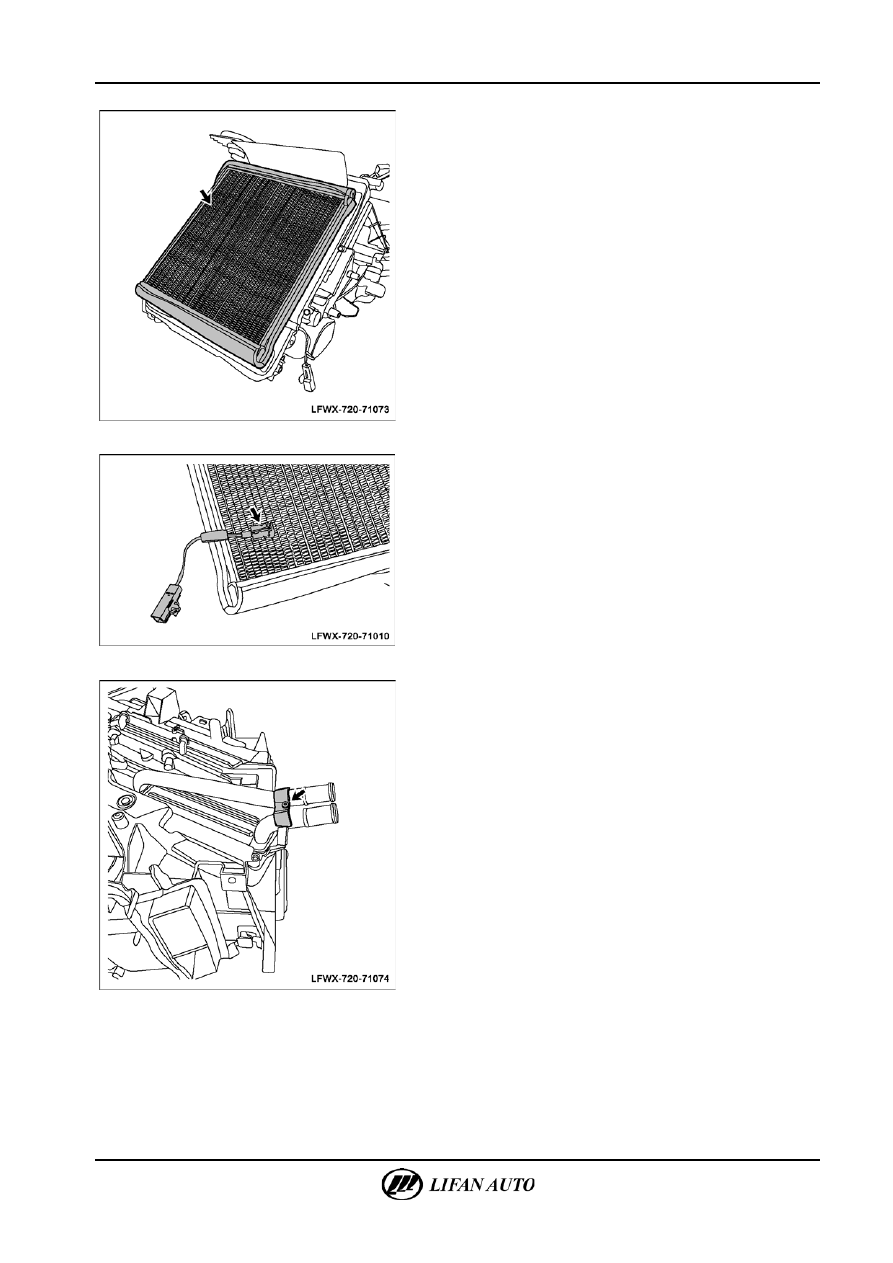

Проверить гофрированную ленту испарителя на

наличие повреждений. Отремонтировать или заменить

климатическую установку в сборе в случае

необходимости.

•

Выполнить монтаж испарителя в обратной

последовательности.







Е.  Ремонт температурного реле.

•

Демонтировать климатическую установку в сборе.

•

Демонтировать температурное реле с испарителя.

•

Установить температурное реле на испаритель.

•

Установить климатическую установку в сборе

на место.







Ж.  Ремонт радиатора отопителя.

•

Вывернуть крепежные винты скоб труб радиатора

отопителя и демонтировать скобы.
