Система кондиционирования - Поиск и устранение неисправностей





5

Проверить вентилятор
•

Отключить соединитель вентилятора A07.

•

Подключить выводы 1 и 2 соединителя вентилятора к положительному

и отрицательному выводам аккумуляторной батареи и убедиться в

функциональности вентилятора.

Перейти

к шагу 6

Перейти

к шагу 9

6

Заменить блок регулирования частоты вращения
•

Процедура замены блока регулирования частоты вращения приводится

в руководстве по ремонту.

Перейти

к шагу 6



7

Заменить предохранитель
•

Перед заменой перегоревшего предохранителя следует выяснить и устранить

причину его перегорания, используя схему электрических соединений. Затем

установить новый предохранитель номиналом 30 А.

Перейти

к шагу 10



8

Проверить жгут проводов и соединитель
•

Отремонтировать или заменить неисправный жгут проводки или соединитель.

Перейти

к шагу 10



9

Заменить вентилятор
•

Процедура замены вентилятора приводится в руководстве по ремонту.

Перейти

к шагу 10



10

Убедиться, что неисправность устранена. Диагностика завершена.







Система кондиционирования — Хладагент

71-49



Хладагент

Проверка



1.

Проверить количество заряда хладагента (через

смотровое окно).

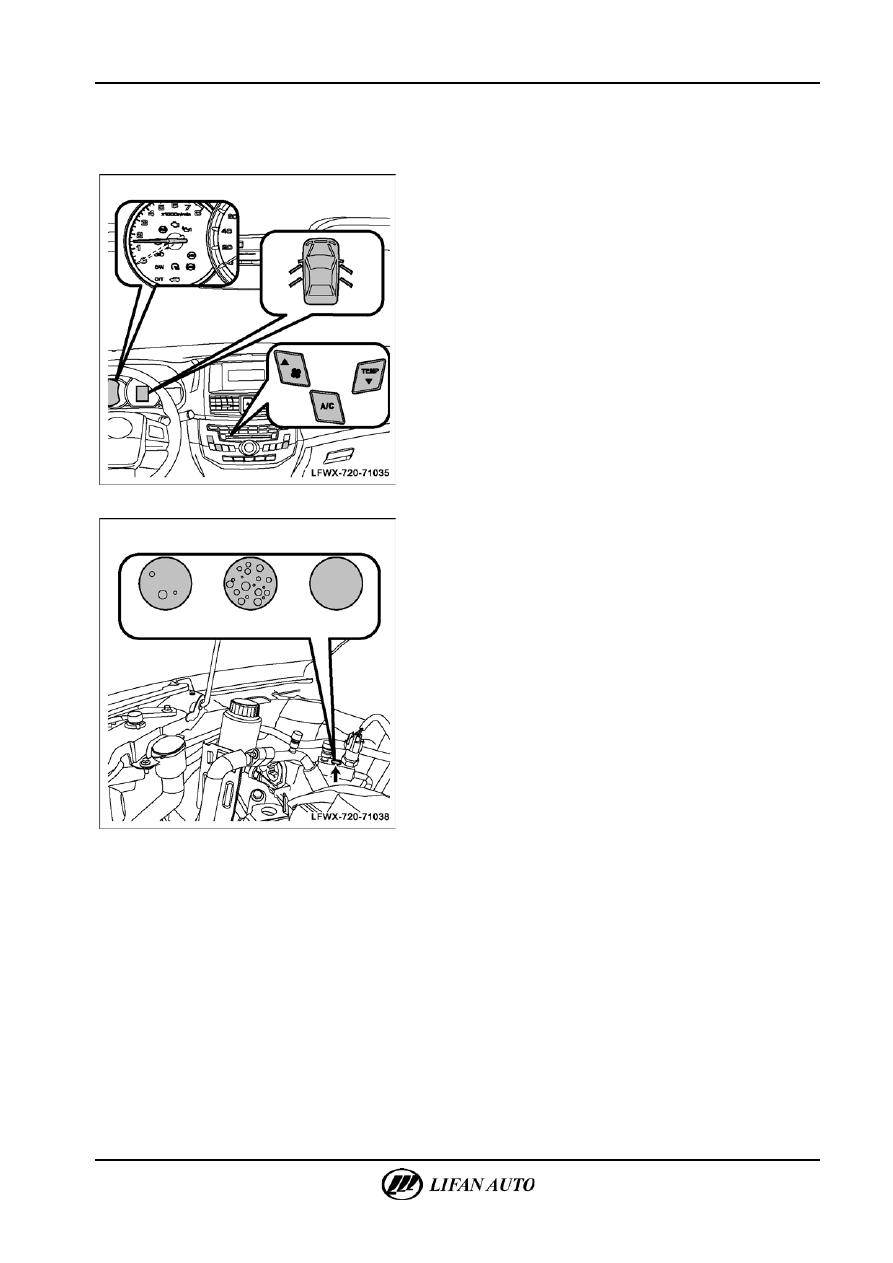

А.  Включить кондиционер и настроить в соответствии

с условиями проверки.
Условия проверки
•

Частота вращения двигателя: 1500 об/мин.

•

Включить кондиционер (А/С).

•

Установить регулятор температуры в положение
«Max

Cold» (максимальное охлаждение).

•

Установить максимальную частоту вращения

вентилятора и открыть все сопла.

•

Все двери закрыты.







Б.  Проверить через контрольное окно расход и количество

хладагента.

В.  Используя приведенные ниже инструкции, убедиться в надлежащем количестве хладагента.
△ Сов

е

т



Если уровень жидкости четко видим и пузырьки отсутствуют или появляются с периодичностью 4-5 с, это указывает

на достаточное количество хладагента в системе. Большое число пузырей указывает на нехватку хладагента в

системе.

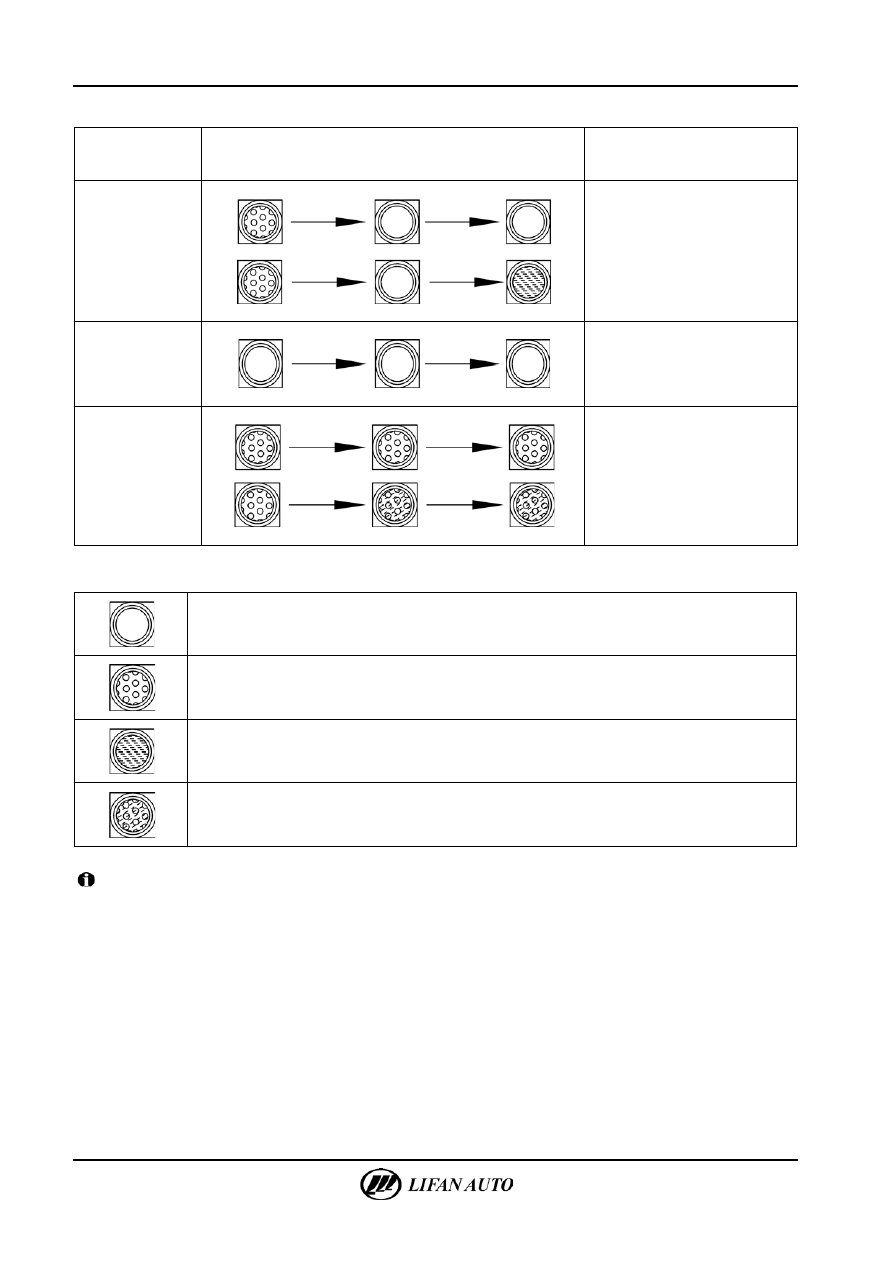

Отсутствует или

чрезмерное

количество



Недостаточный



Нормальный



71-50

Система кондиционирования - Хладагент





Номинальные значения

Количество

заправки

хладагентом

Проверить контрольное окно

(примерно через 1 мин после включения кондиционера)

Давление на стороне высокого

давления (приблизительное)

Нормальное



1,8-2,5

МПа

Чрезмерное



> 2,5

МПа

Недостаточное



< 1,2

МПа


Описание состояния



Прозрачный: весь хладагент в жидком состоянии



С пузырьками: смесь жидкого и газообразного хладагента



Белый и мутный: рефрижераторное масло и хладагент белого цвета в разделенном состоянии



С пузырьками, белый и мутный: при смешивании газообразного хладагента с рефрижераторным маслом

образуется мутно-белая смесь с пузырьками





Внимание

•

Если в контрольном окне пузырьки видны длительное время, это указывает на недостаточное количество

хладагента в системе.

•

Если в контрольном окне не видно пузырьков и из сопел не выходит охлажденный воздух, это указывает

на полное отсутствие хладагента в системе.

•

Если хладагент сразу же исчезает и контрольное окно остается прозрачным после выключения

кондиционера, это указывает на переполнение системы хладагентом.

•

Если пузырьки в контрольном окне сначала появляются и затем исчезают после выключения

кондиционера, это указывает на достаточное количество хладагента в системе.

•

Если контрольное окно мутное, это указывает на большое количество грязи в системе кондиционера или

на то, что осушитель поврежден.



Система кондиционирования — Хладагент

71-51





2.

Проверить количество хладагента (измерением

давления).

△ Сов

е

т



Для диагностирования неисправностей в климатической

установке необходимо с помощью измерительного прибора

замерить давление со стороны высокого и со стороны низкого

давления.

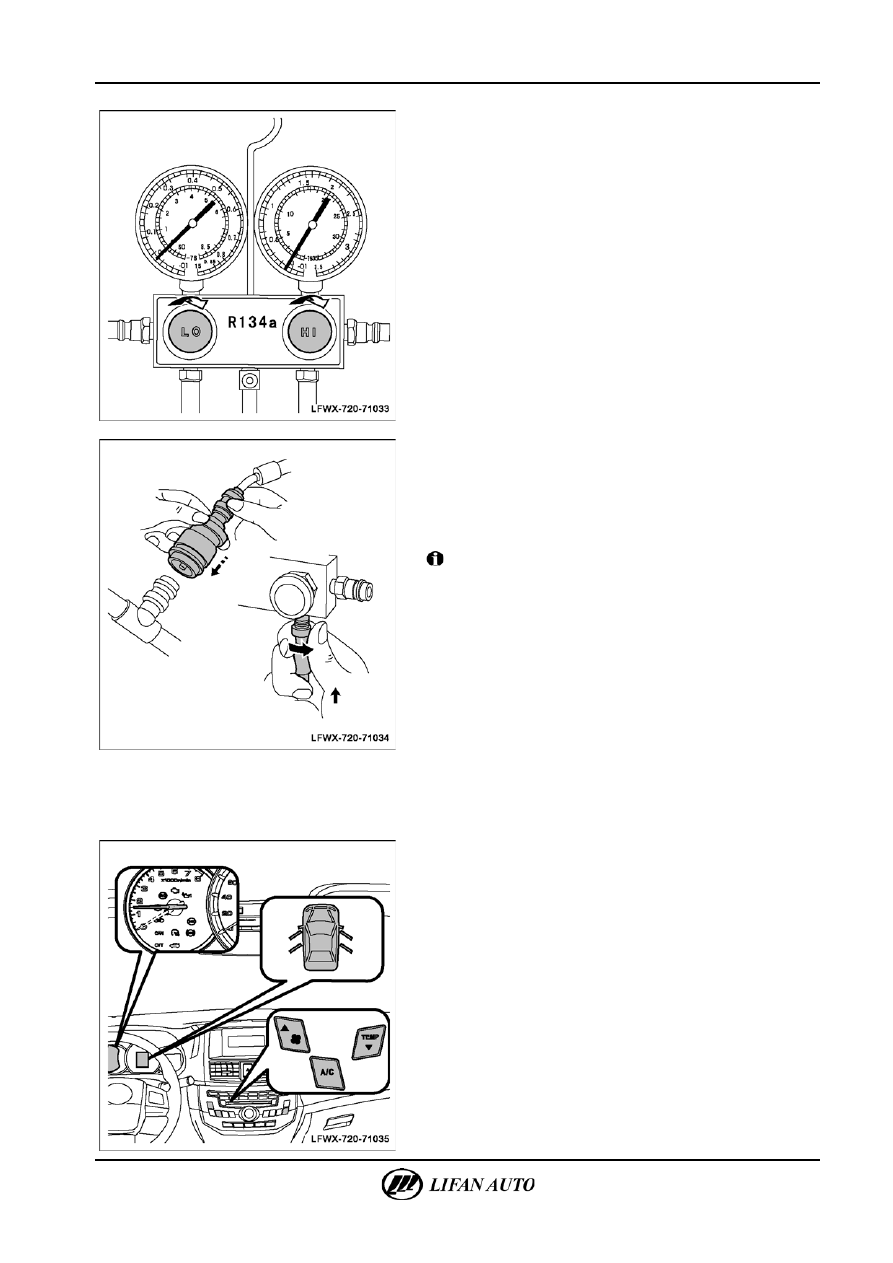

А.  Полностью закрыть клапаны на измерительном приборе

со стороны высокого давления и со стороны низкого

давления.







Б.  Соединить один конец шланга с измерительным прибором,

второй конец подключить к соединительному штуцеру на

транспортном средстве.

△ Сов

е

т



Не следует производить никаких подключений к средней части

коллектора измерительного прибора.



Внимание

•

Затягивание соединения заправочного шланга должно

производиться только от руки. Не использовать какой-

либо инструмент.

•

Если уплотнение заправочного шланга повреждено, его

необходимо заменить.

•

Ввиду различия присоединительных размеров на

сторонах низкого и высокого давлений недопустимо их

подключение в обратном порядке.

•

При подключении соединительного шланга

к обратному клапану на транспортном средстве должен

быть слышен характерный щелчок быстроразъемного

соединения.

•

Нельзя изгибать трубку при соединении

с многофункциональным измерительным прибором.







В.  Запустить кондиционер и установить его настройки

в соответствии с условиями измерения давления.
Условия измерения давления:
•

Частота вращения двигателя: 1500 об/мин.

•

Включить кондиционер (А/С).

•

Установить регулятор температуры в положение
«Max

Cold» (максимальное охлаждение).

•

Установить максимальную частоту вращения

вентилятора и открыть все сопла.

•

Открыть все двери транспортного средства.
