62-10

Рулевой механизм - Подрулевой переключатель







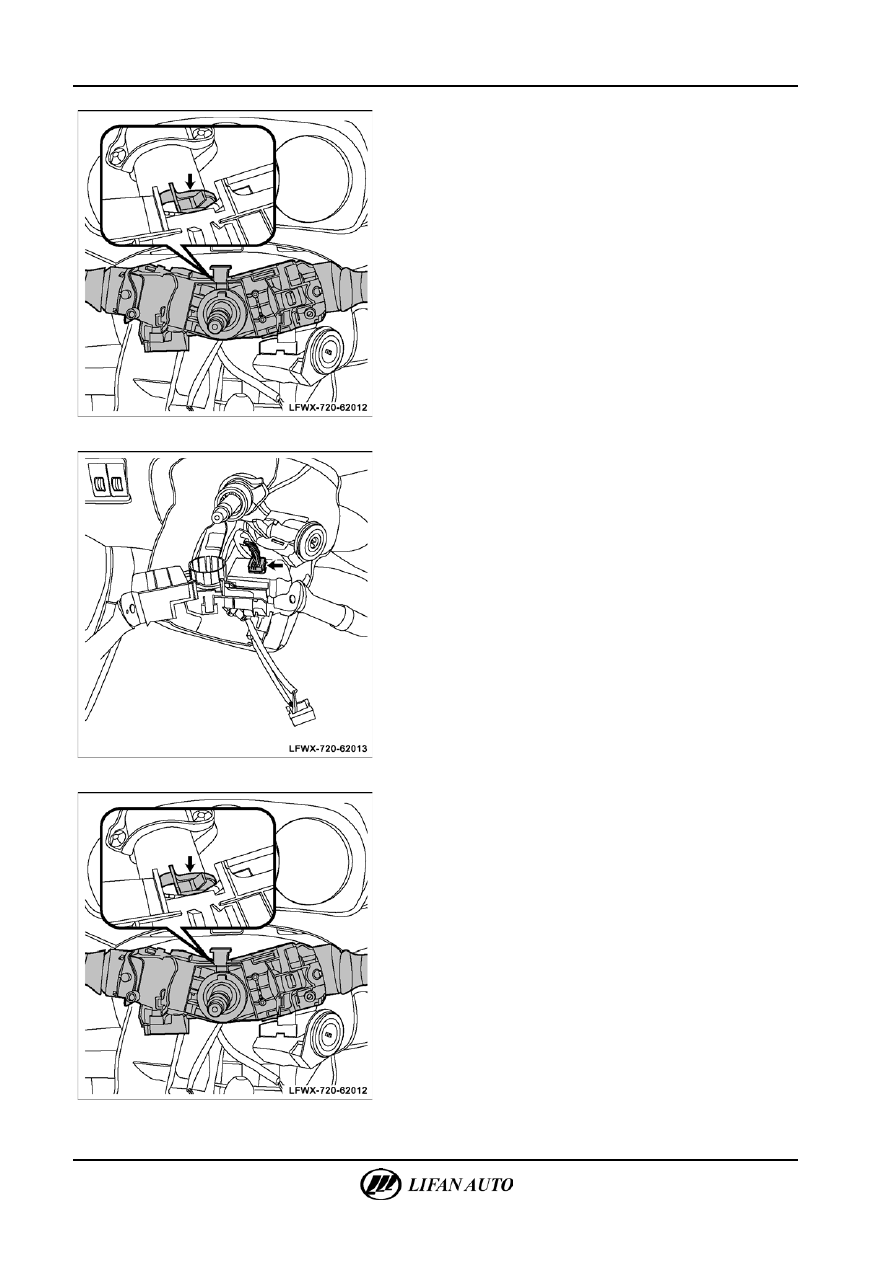

4.

Демонтировать подрулевой переключатель.

А.  Демонтировать зажим подрулевого переключателя и снять

подрулевой переключатель в сборе.







Б.  Отключить разъем подрулевого переключателя.







5.

Установить подрулевой переключатель.

А.  Подключить разъем подрулевого переключателя.
Б.  Установить подрулевой переключатель в сборе с зажимом

и закрепить его.



Рулевой механизм — Подрулевой переключатель

62-11





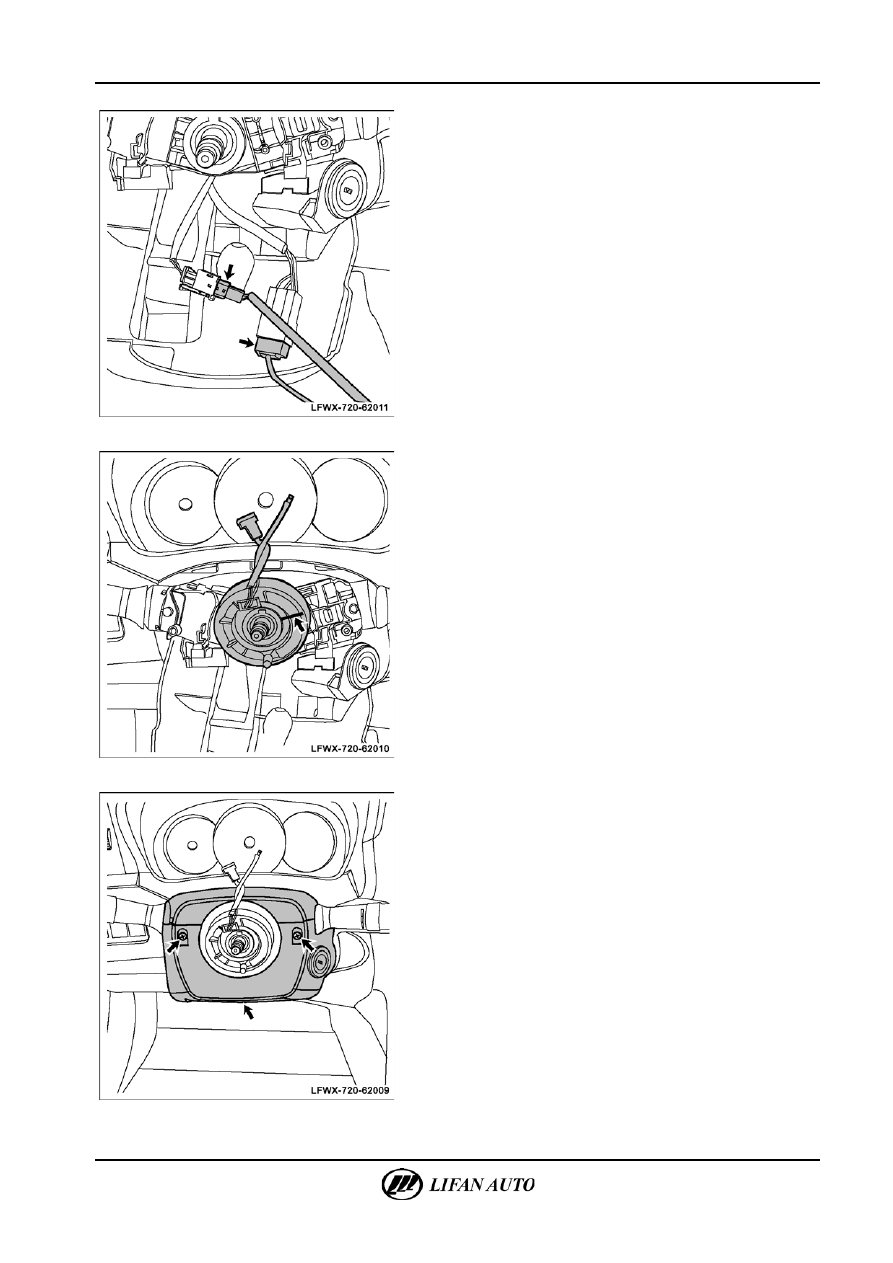

6.

Установить контактную пружину.

А.  Установить разъем контактной пружины.







Б.  Установить контактную пружину в соответствии

с отметками, сделанными во время демонтажа.

△ Сов

е

т



Убедиться, что колесо находится в условиях движения

по прямой линии, и установить контактную пружину

в соответствии с отметкой, сделанной при демонтаже.







7.

Установить на место кожух рулевой колонки.

А.  Установить на место верхний и нижний кожухи рулевой

колонки и надежно соединить их между собой.

Б.  Установить и затянуть крепежные болты кожухов рулевой

колонки.
Момент затяжки: 5-6 Н·м

8.

Установить рулевое колесо в сборе.

62-12

Рулевой механизм - Рулевая колонка





Рулевая колонка

Проверка



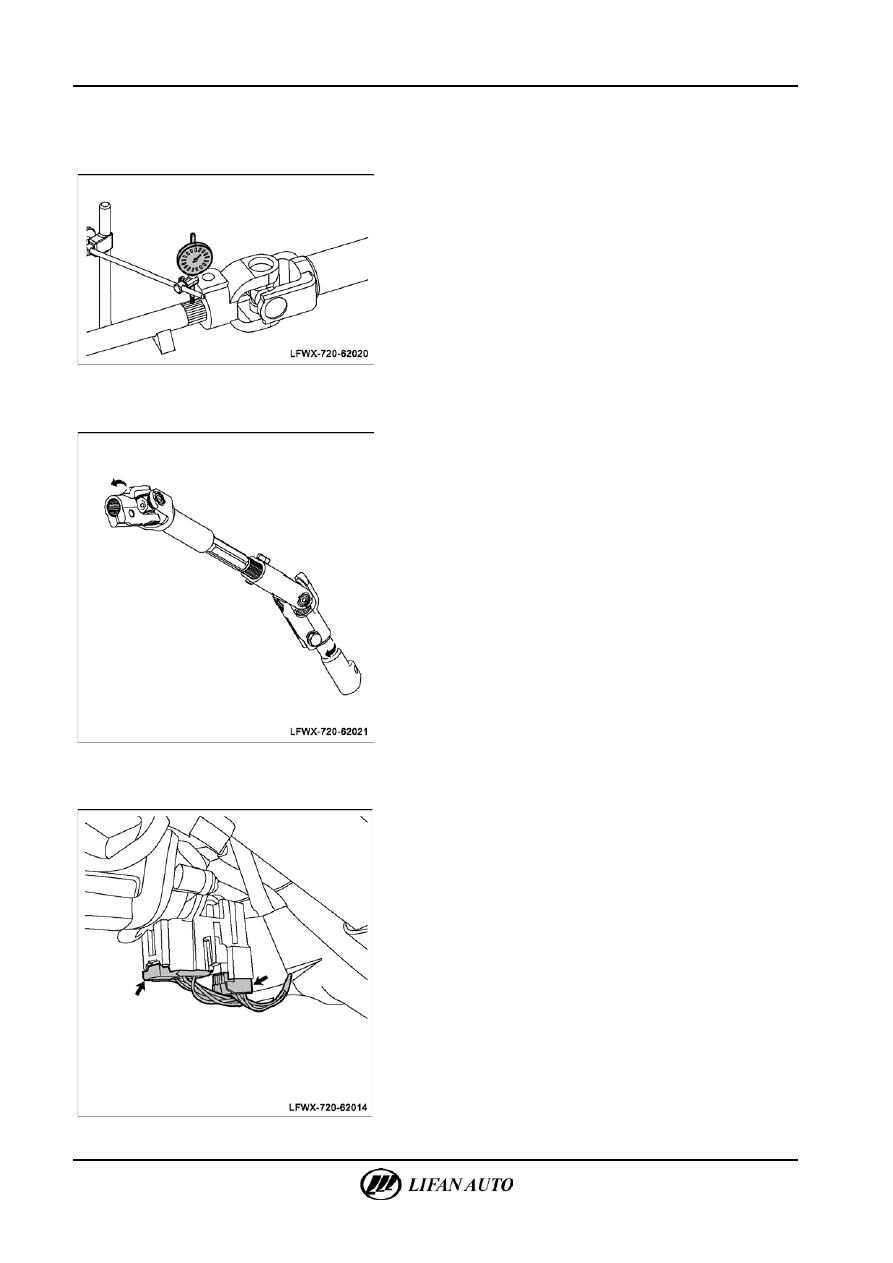

1.

Проверить зазор вала рулевого управления.

А.  Соединить рулевой вал с вилкой кардана и зажать вилку

в тисках.

Б.  Положить вал рулевого управления на v-образную опору.
В.  Установить измерительный наконечник индикатора

часового типа на среднюю часть поверхности шлицевой

части рулевого вала.

Г.  Установить стрелку на ноль.
Д.  Вращая подвижный конец, произвести считывание

показания индикатора.

Е.  Определить, соответствует ли значение требуемому

диапазону.







2.

Проверить нижний рулевой вал в сборе.

△ Сов

е

т



Удерживая 2 конца поперечного вала, повернуть его

в противоположном направлении. При обнаружении зазора

заменить вал.





Замена





1.

Демонтировать рулевое колесо в сборе (см. главу 62
«

Механизм рулевой — Рулевое колесо — Замена»).

2.

Демонтировать подрулевой переключатель в сборе (см.

главу 62 «Механизм рулевой — Подрулевой

переключатель — Замена»).

3.

Демонтировать рулевую колонку в сборе.

А.  Демонтировать нижнюю панель приборов в сборе (см.

главу 85 «Панель приборов — Облицовка — Левая нижняя

облицовка панели приборов — Замена»).

Б.  Отключить разъем выключателя зажигания и снять

облицовочную панель ключа зажигания.



Рулевой механизм — Рулевая колонка

62-13

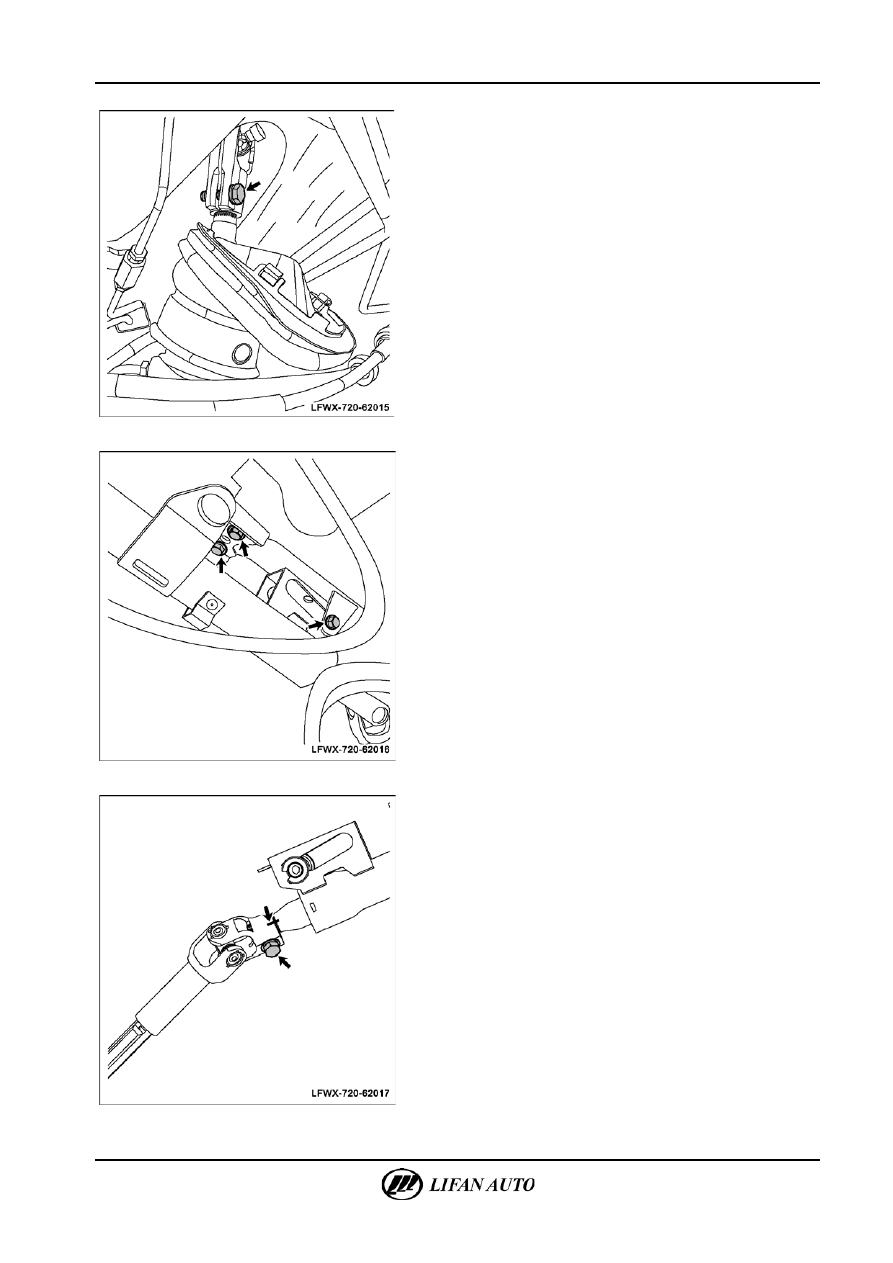

В.  Извлечь кожух рулевой колонки из отсека двигателя

и открутить соединительный стопорный болт колонки

рулевого управления и рулевого механизма.







Г.  Открутить крепежные болты рулевой колонки и снять

рулевую колонку в сборе.







Д.  При демонтаже сделать сборочные отметки на верхнем

и нижнем валу рулевого управления.

Е.  Открутить крепежные болты и снять рулевую колонку

в сборе.
