53-22

Антиблокировочная система (АБС) - Поиск и устранение неисправностей





2

Проверка датчика скорости колеса и зубчатого кольца
•

Датчик скорости колеса установлен неправильно?

•

Есть ли на зубчатых кольцах задиры или к ним прилипли металлические

частицы или инородные предметы?

Перейти

к шагу 4

Перейти

к шагу 3

3

Проверка ЭБУ АБС
Провести перекрестную проверку узла АБС. При обнаружении неисправности ЭБУ

АБС заменить узел АБС и проверить, устранена ли неисправность?

Перейти

к шагу 4



4

Устранить найденную неисправность и проверить работоспособность. Диагностика

завершена.







Контрольная лампа АБС постоянно горит или не загорается

Номер шага

Диагностика

ДА

НЕТ

1

Элементы первичного осмотра
Был ли проведен первичный осмотр?

Перейти

к шагу 2

Выполнить

элементы

первичного

осмотра

2

Проверка источника питания комбинации приборов
•

Отсоединить разъем U17 электронного блока управления АБС.

•

Перевести ключ зажигания в положение «ON».

•

Проверить, что напряжение между клеммами 28 и 38 разъема U17 равно

напряжению аккумуляторной батареи.

Перейти

к шагу 3

Перейти

к шагу 5

3

Проверка электропроводки
•

Перевести ключ зажигания в положение «OFF» (ВКЛ) и отсоединить разъем

I14 комбинации приборов.

•

Проверить, что сопротивление между контактами 27 и 26 разъема I14 и

контактами 26 и 14 разъема U17 ЭБУ АБС меньше 2 Ом.

Перейти

к шагу 4

Перейти

к шагу 5

4

Замена комбинации приборов
•

Заменить комбинацию приборов в соответствии с руководством по ремонту.

Перейти

к шагу 6



5

Проверка электропроводки
•

Отремонтировать или заменить неисправную электропроводку

Перейти

к шагу 6



6

Устранить найденную неисправность и проверить работоспособность. Диагностика

завершена.







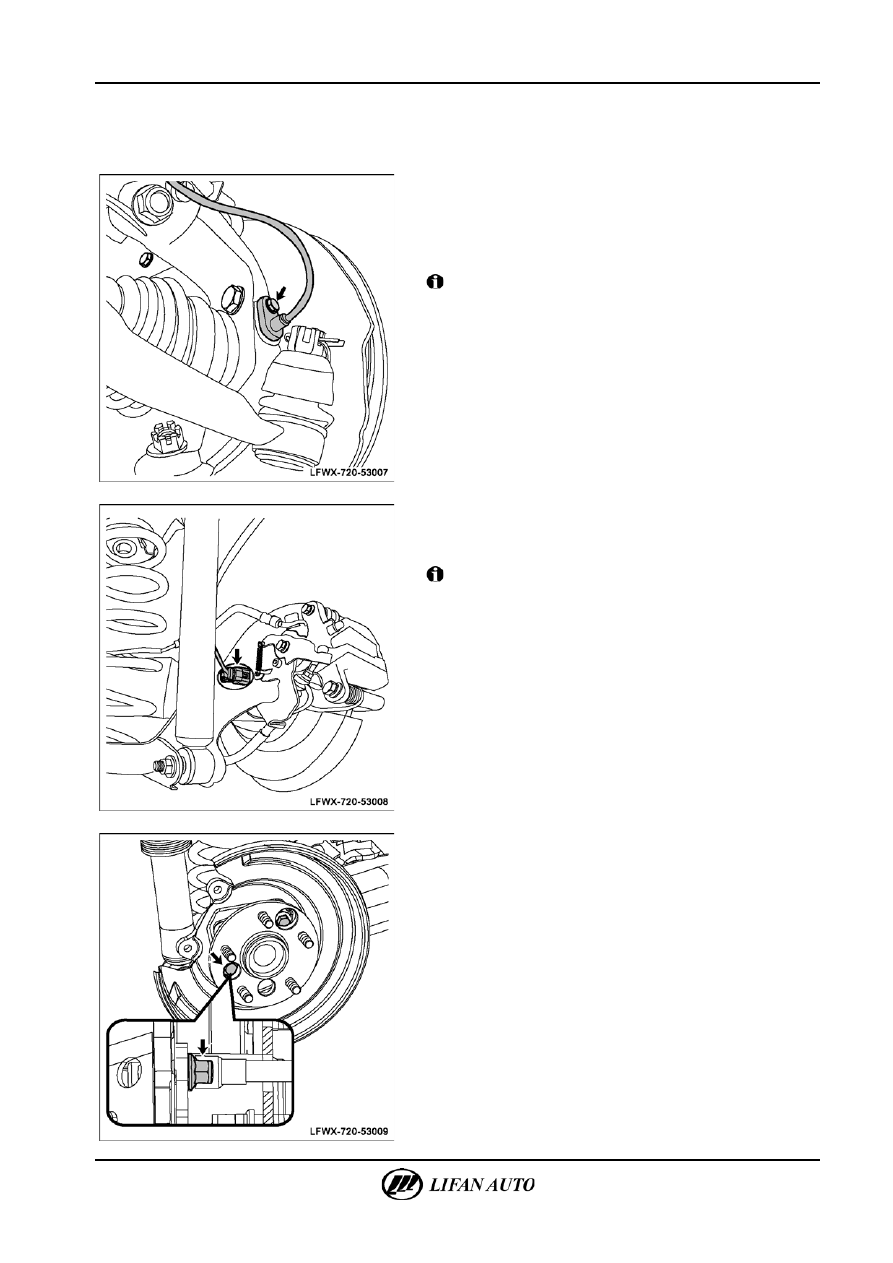

Антиблокировочная система (АБС) — Датчик скорости колеса

53-23



Датчик скорости колеса

Замена



1.

Снятие датчика скорости переднего колеса

А.  Поднять автомобиль и снять переднее колесо в сборе.
Б.  Снять брызговик и отсоединить разъем датчика.
В.  Снять крепежный болт датчика скорости переднего колеса

и вынуть датчик.



Внимание

Не тянуть с большим усилием жгут проводов датчика.







2.

Снятие датчика скорости заднего колеса

А.  Поднять автомобиль и снять заднее колесо в сборе.
Б.  Отсоединить разъем датчика скорости заднего колеса.



Внимание

Не тянуть с большим усилием жгут проводов датчика.







В.  Снять ступицу заднего колеса (см. главу 32 «Задняя

подвеска. Ступица заднего колеса. Замена»).

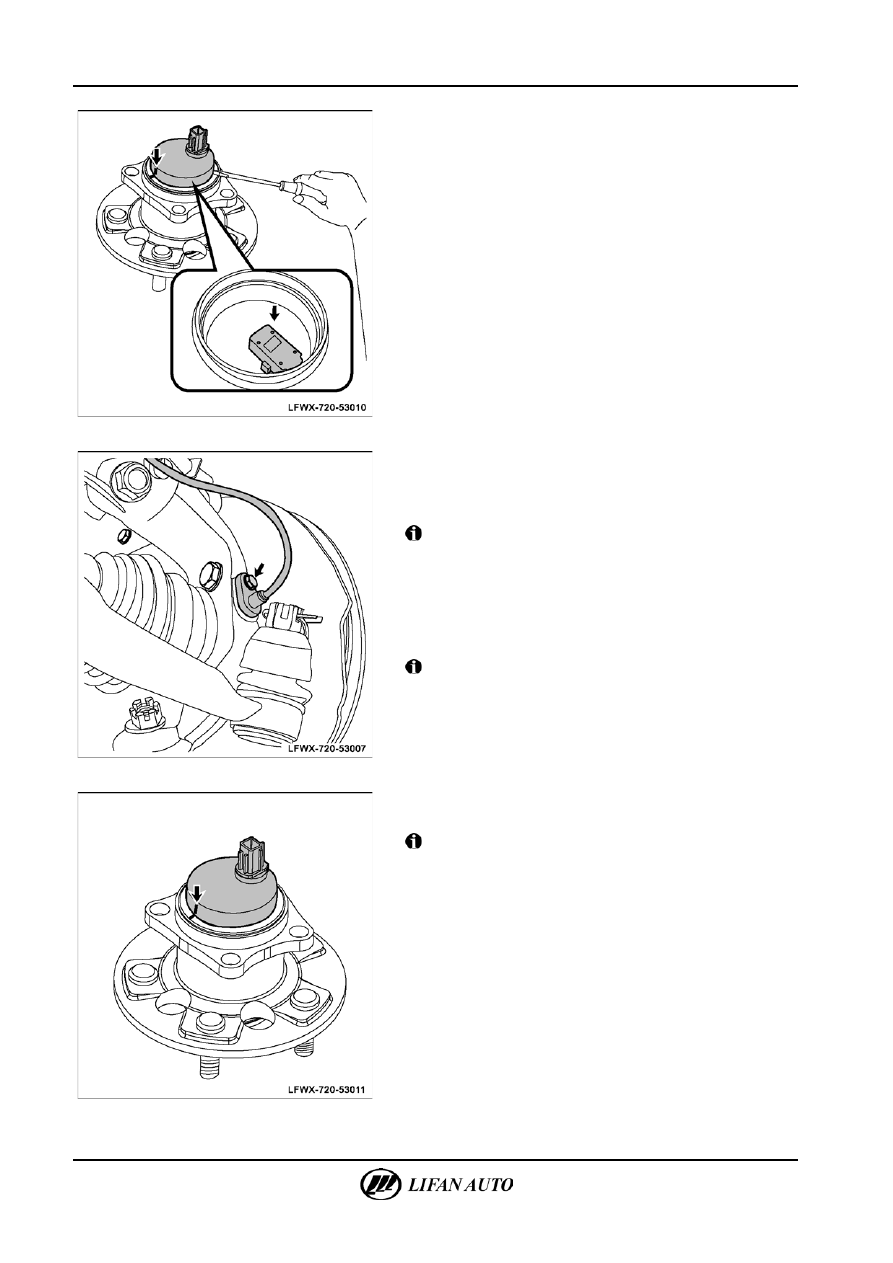

53-24

Антиблокировочная система (АБС) - Датчик скорости колеса







Г.  Поддеть датчик скорости заднего колеса и вынуть его

из ступицы.

△ Сов

е

т



При снятии сделать метку для облегчения установки.







3.

Установка датчика скорости переднего колеса

А.  Проверить отсутствие инородных материалов в монтажном

отверстии датчика и металлических частиц на поверхности

тормозного диска.



Внимание

Перед установкой прочистить монтажное отверстие

датчика и поверхность тормозного диска.
Б.  Установить датчик скорости переднего колеса и затянуть

крепежный болт.

В.  Подсоединить разъем датчика скорости колеса

и установить брызговик.



Внимание

После установки датчика его жгут проводов не должен

быть перекручен.
Г.  Установить переднее колесо в сборе.







4.

Установка датчика скорости заднего колеса

А.  Установить датчик скорости заднего колеса.



Внимание

При установке согласовать датчик скорости колеса с ранее

сделанной меткой.



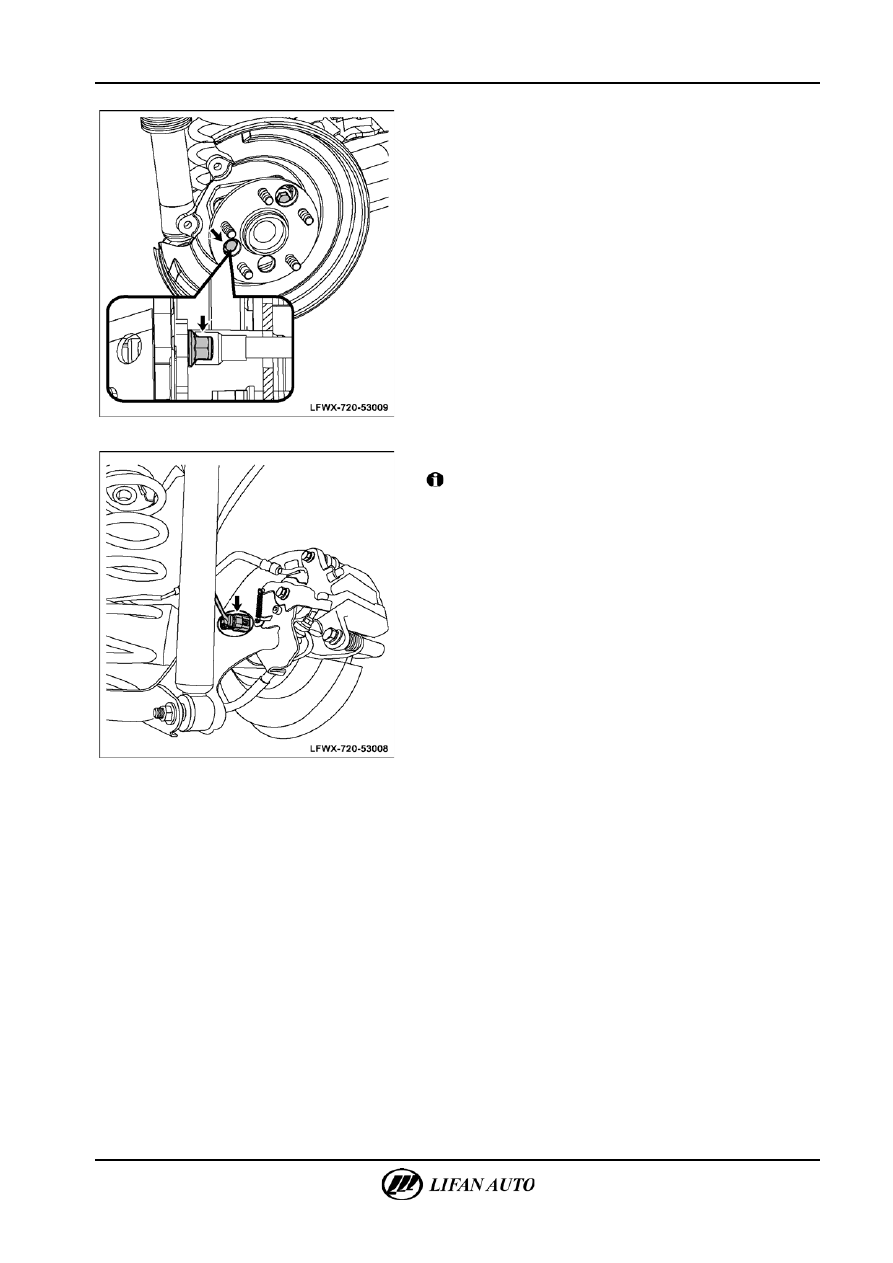

Антиблокировочная система (АБС) — Датчик скорости колеса

53-25





Б.  Установить ступицу заднего колеса (см. главу 32 «Задняя

подвеска. Ступица заднего колеса. Замена»).







В.  Подсоединить разъем датчика скорости колеса.



Внимание

После установки датчика его жгут проводов не должен

быть перекручен.
Г.  Установить заднее колесо в сборе.
