Lifan 720 / Cebrium. Руководство - часть 201

52-8

Стояночный тормоз - Управление стояночным тормозом

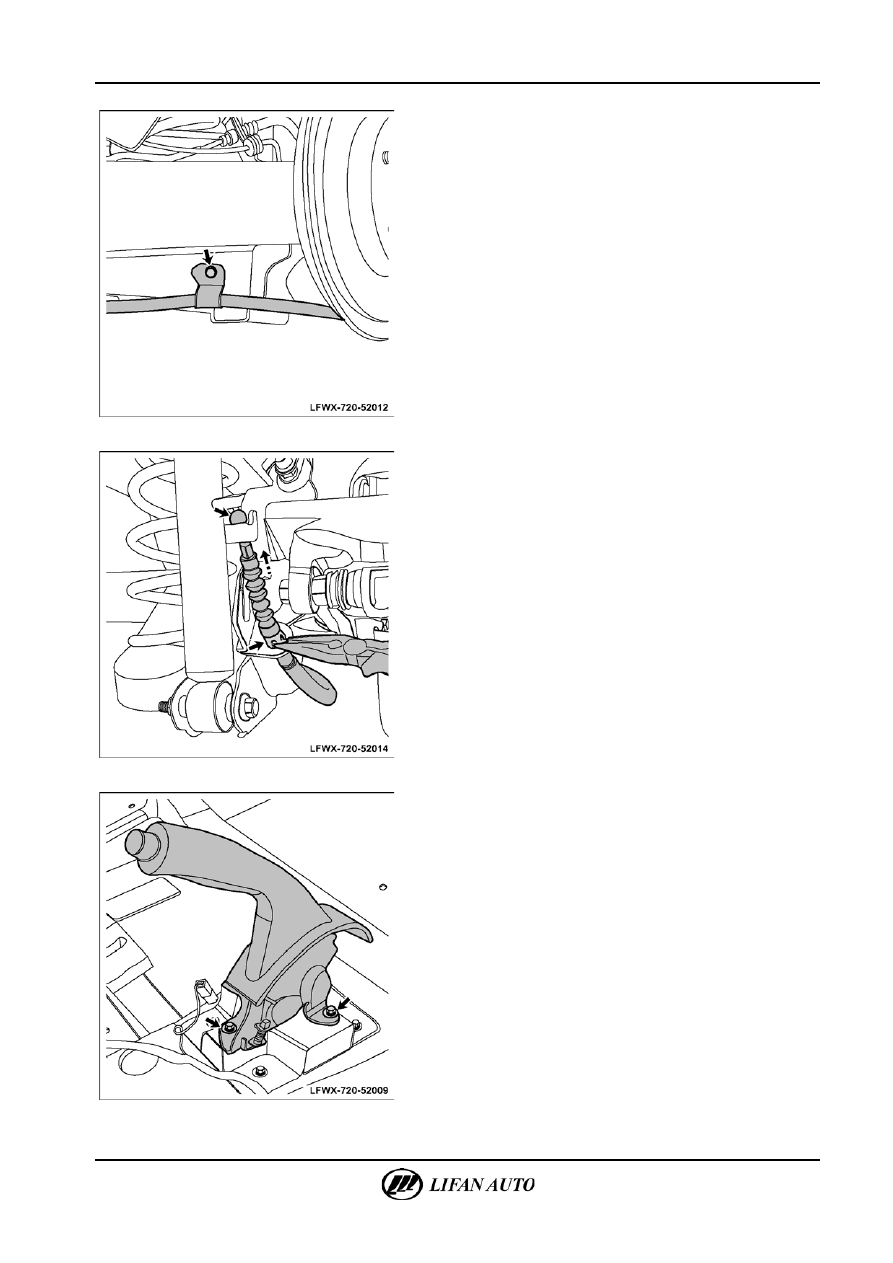

Д.  Снять крепежные болты троса стояночного тормоза

к задней подвеске.







Е.  Снять глушитель и теплозащитный экран (см. главу 14

«

Система впуска-выпуска — Глушитель — Замена»).

Ж.  Вывернуть крепежные болты троса стояночного тормоза.
З.  Снять все крепежные болты кронштейнов троса

стояночного тормоза к кузову и снять левый, правый трос

стояночного тормоза.







7.

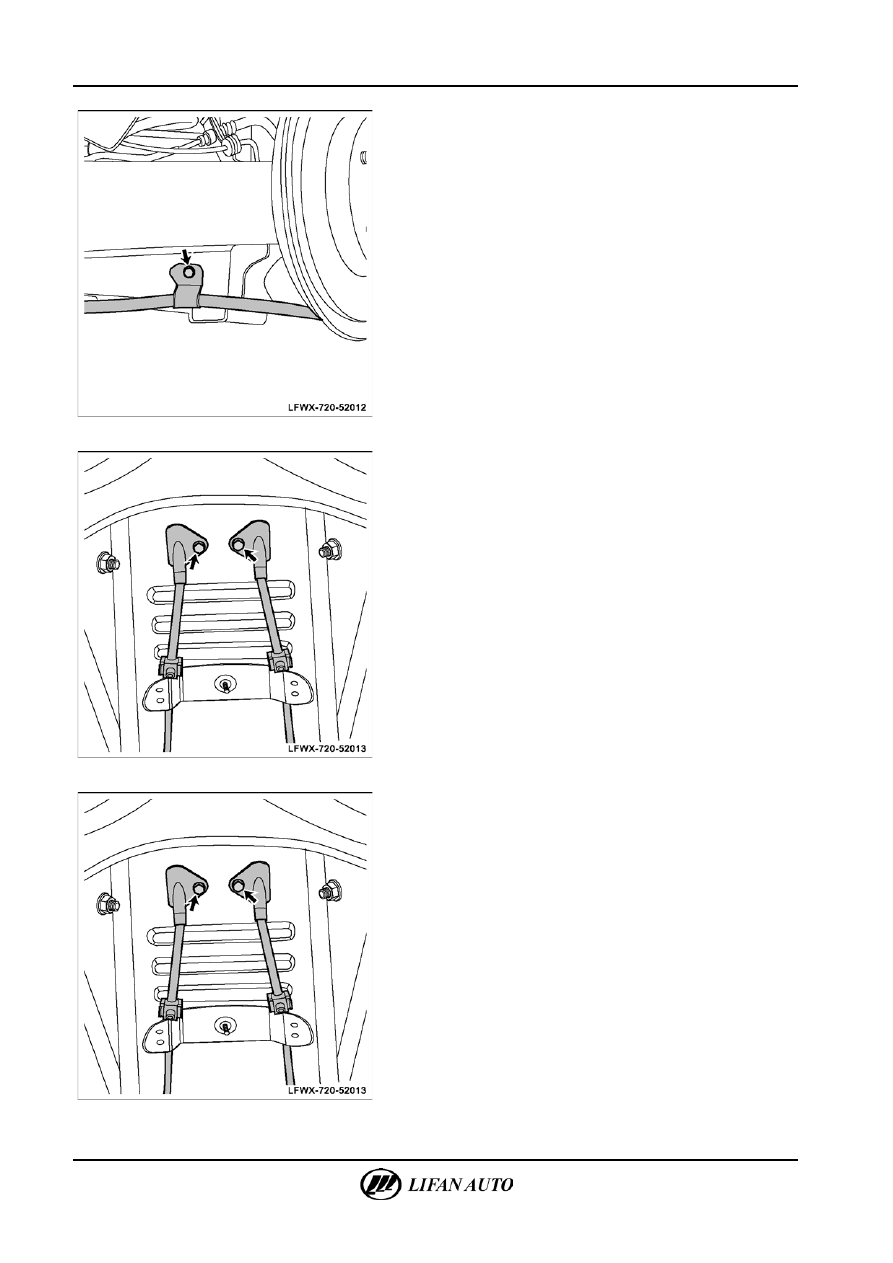

Установить левый, правый тросы привода стояночного

тормоза.

А.  Пропустить передние наконечники левого и правого

тросов через отверстия в полу кузова, разместить тросы

под полом кузова, установить и затянуть крепежные болты.
Момент затяжки: 6–12 Н·м

Б.  Установить крепежные болты левого, правого тросов

стояночного тормоза и прикрепить их к кузову автомобиля.



Стояночный тормоз — Управление стояночным тормозом

52-9





В.  Установить крепежные болты троса стояночного тормоза

к задней подвеске.







Г.  Пропустить левый, правый тросы стояночного тормоза

через отверстие в кронштейне заднего суппорта и

установить наконечник троса на заднем тормозном

суппорте. Круглогубцами сжать фиксатор оболочки

заднего троса и установить его на кронштейн.

Д.  Установить задние колеса.







8.

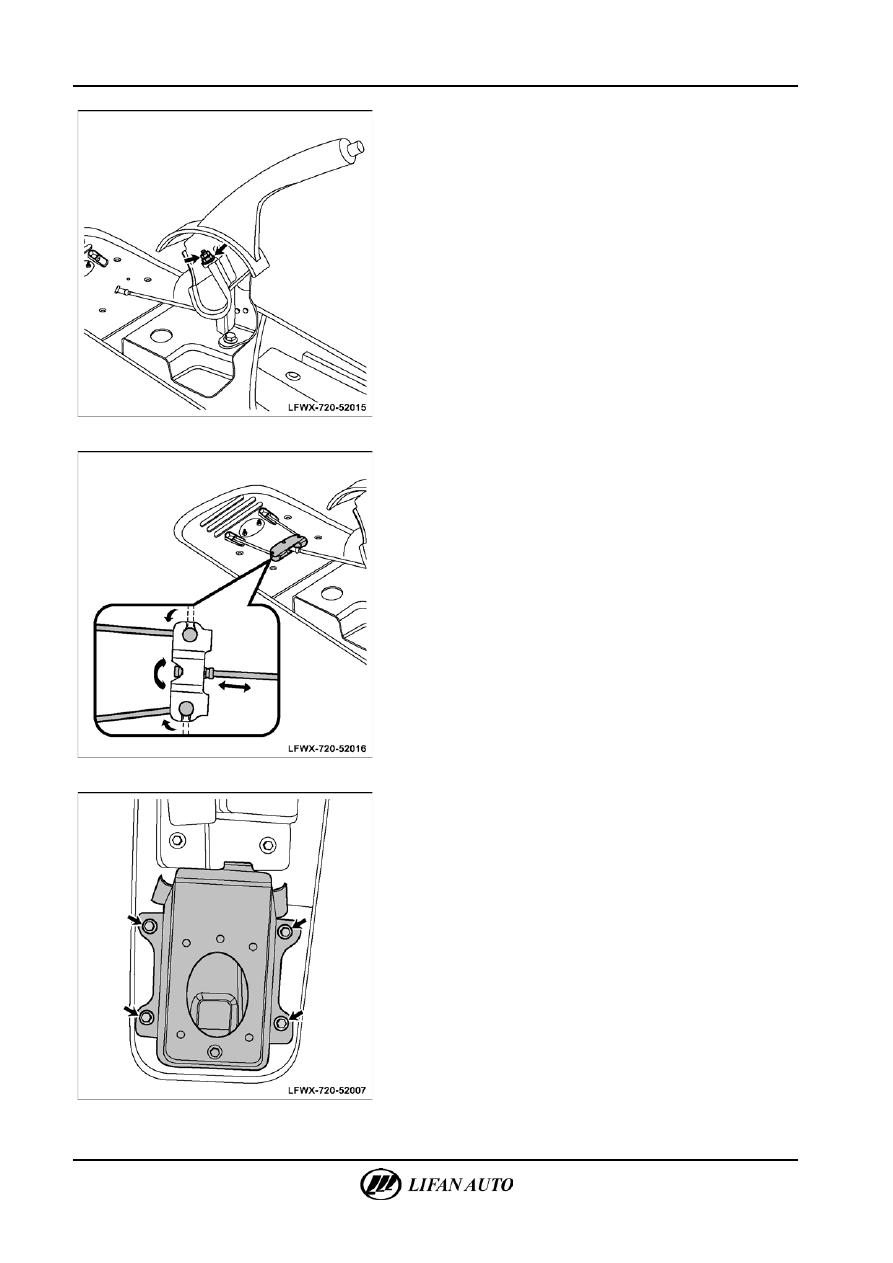

Установить рычаг стояночного тормоза.

А.  Установить рычаг стояночного тормоза, болты его

крепления и затянуть их.
Момент затяжки: 6–12 Н·м

52-10

Стояночный тормоз - Управление стояночным тормозом







Б.  Установить передний трос на рычаг стояночного тормоза.
В.  Установить регулировочную гайку и контргайку.
△ Сов

е

т



Проверить, что наконечник переднего троса выступает за

регулировочную гайку на величину L = 10 ± 2 мм.







9.

Установить уравнитель.

А.  Установить на уравнителе наконечник переднего троса,

а также наконечники левого и правого задних тросов.

△ Сов

е

т



Для облегчения установки перевести рычаг стояночного

тормоза в крайнее нижнее положение.







Б.  Установить кронштейн крепления облицовки пола

и затянуть крепежные болты.
Момент затяжки: 6–12 Н·м



Стояночный тормоз — Управление стояночным тормозом

52-11

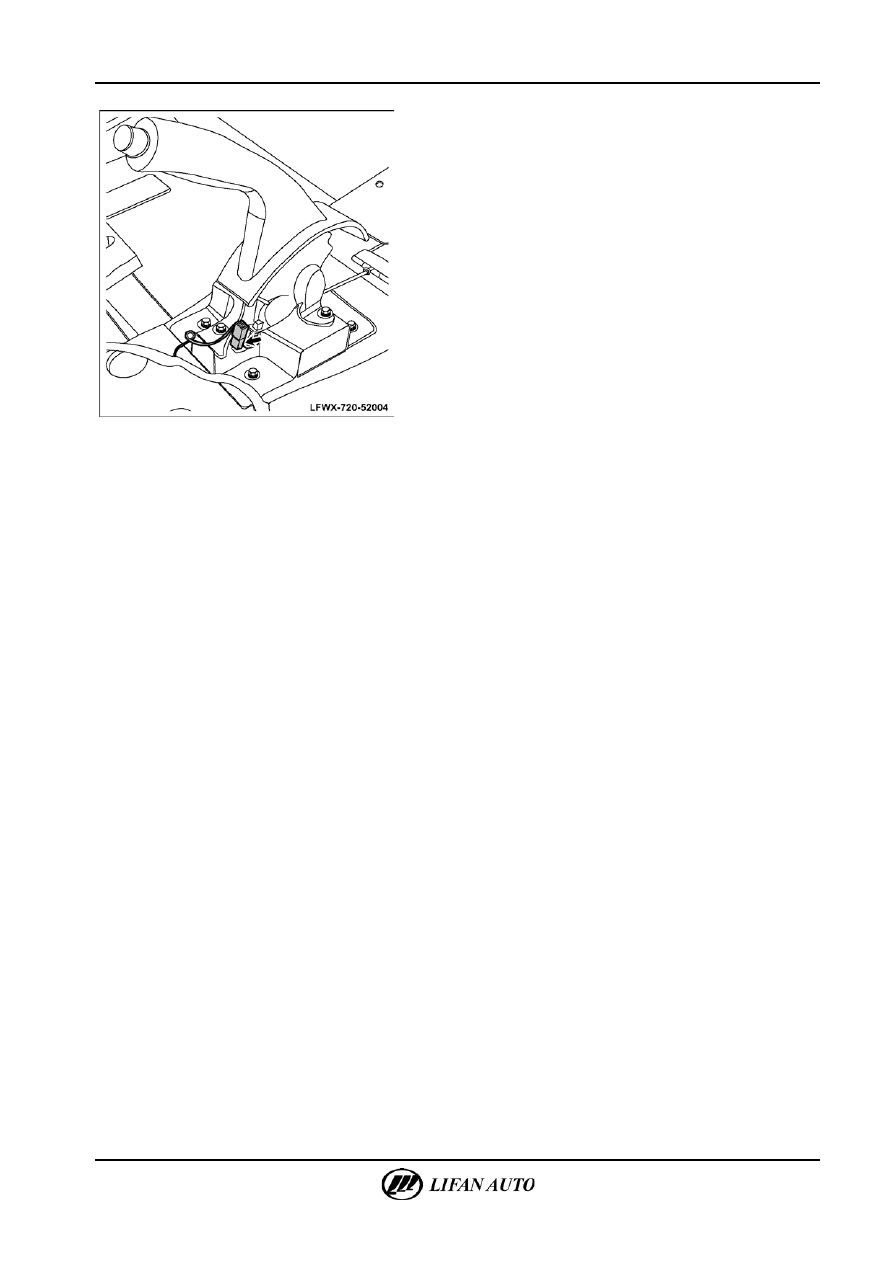

10.

Подключить разъем выключателя контрольной

лампы.

А.  Потянуть вверх рычаг стояночного тормоза и

подсоединить разъем выключателя контрольной лампы.

11.

После установки отрегулировать стояночный тормоз.

(см. главу 52 «Стояночный тормоз — Управление

стояночным тормозом — Регулировка»).

12.

Установить облицовку туннеля пола (см. главу 85
«

Приборная панель и облицовка туннеля пола —

Панель облицовки туннеля пола — Замена»).
