41-22

Приводной вал - Защитный чехол приводного вала







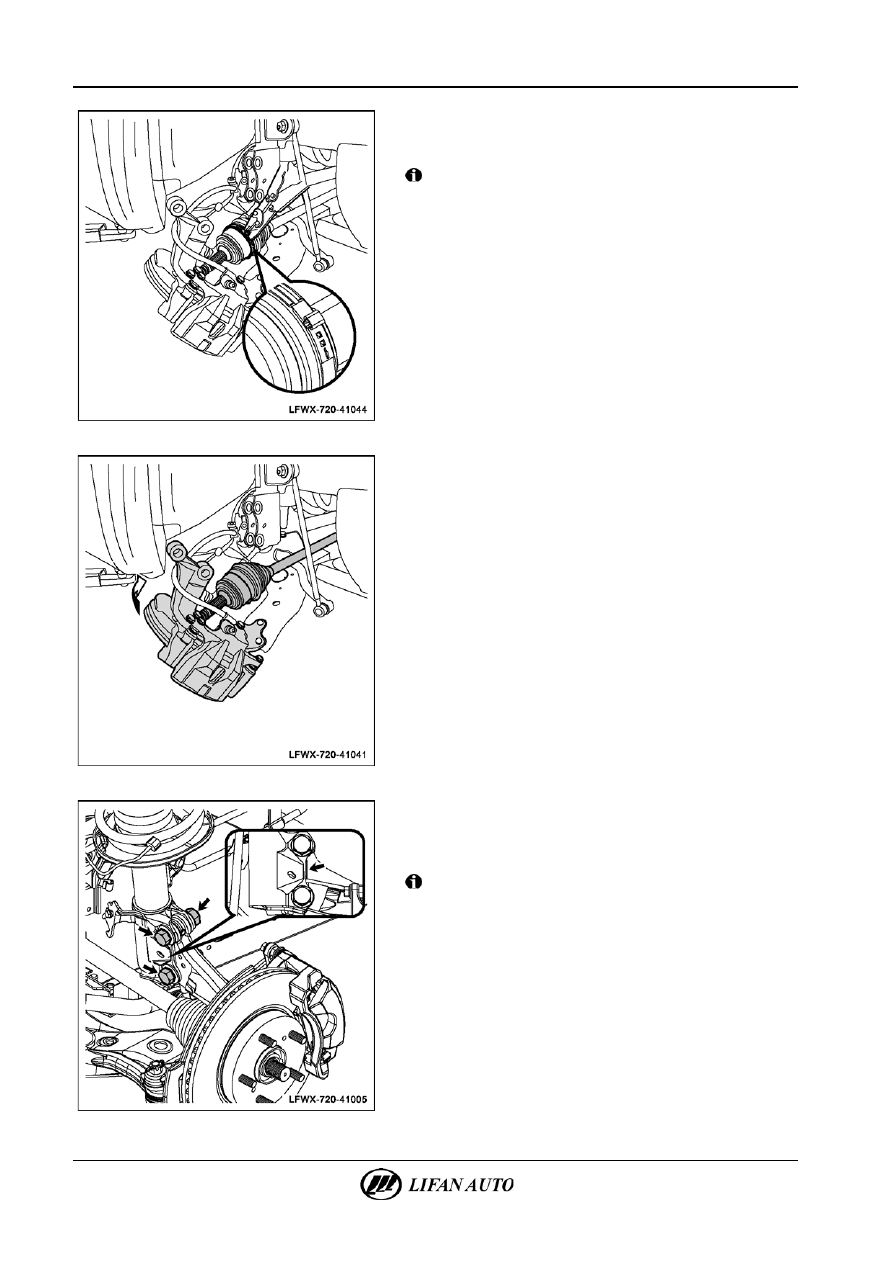

П.  Надеть новый хомут на защитный чехол.
Р.  Для затягивания хомутов защитного чехла необходимо

использовать специальный инструмент.



Внимание!

Повторное использование хомутов не допускается.







С.  Повернуть и зафиксировать поворотный кулак, установить

его на ступице колеса.







Т.  Поднять передний поворотный кулак, вставить болты,

соединяющие поворотный кулак и переднюю стойку,

наживить гайки на болты и затянуть их.
Момент затяжки: 200-220 Н·м.



Внимание!

Совместить установочные метки, которые были нанесены

перед снятием.



Приводной вал - Защитный чехол приводного вала

41-23





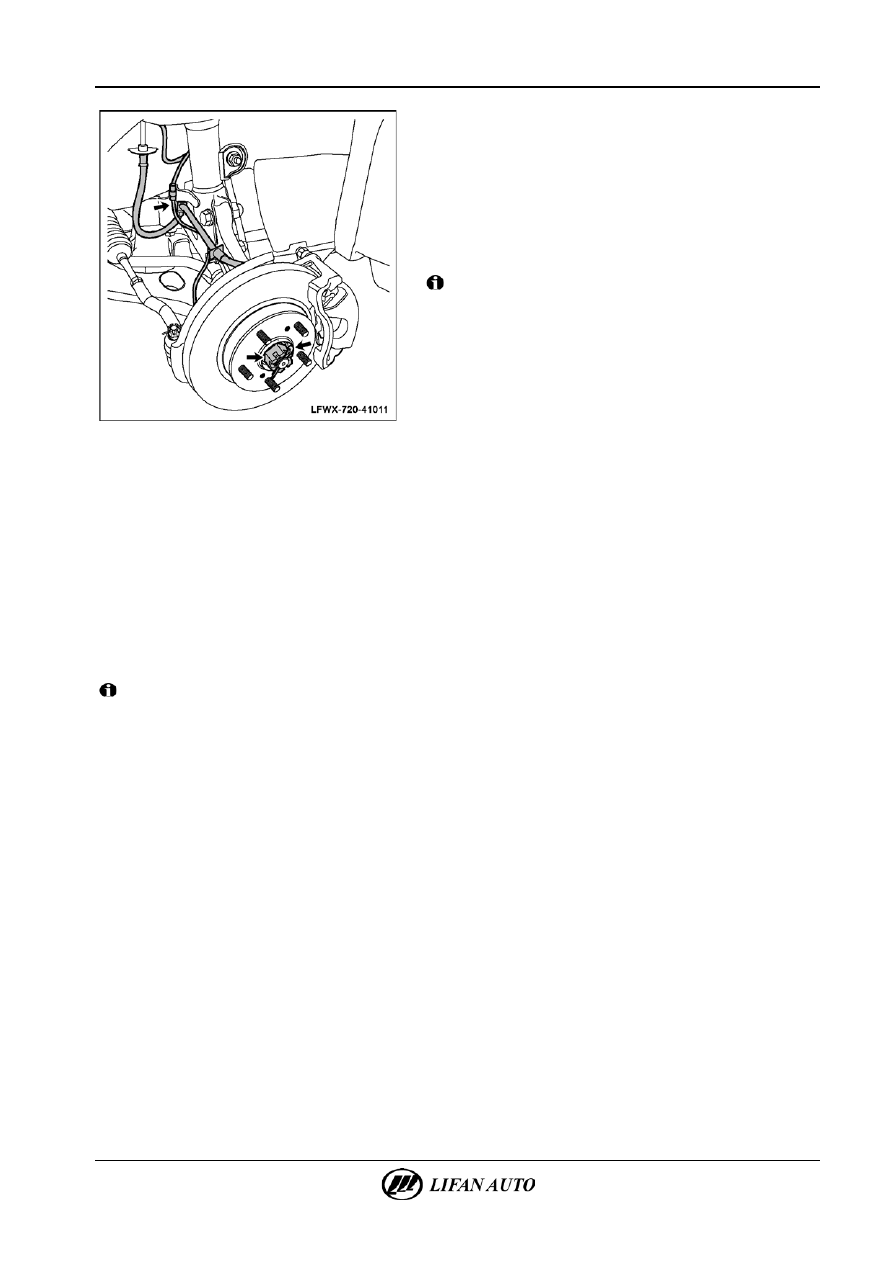

У.  Надеть плоскую шайбу и корончатую гайку на приводной

вал, затянуть гайку, так чтобы было видно установочное

отверстие для разводной чеки.
Момент затяжки: 180-240 Н·м.

△

Совет

При необходимости для облегчения затягивания корончатой

гайки включить первую передачу и нажать на педаль тормоза.

Это предотвратит вращение приводного вала и гайки при ее

закручивании с помощью ключа.



Внимание!

Если прорезь на гайке не совпадает с отверстием под

шплинт, дотянуть гайку до совпадения прорези и отверстия

в приводном вале.
Ф.  Установить новую разводную чеку корончатой гайки.
Х.  Закрепить тормозную трубку и жгут проводов датчика

скорости колеса на кронштейне амортизатора. Установить

крепежные болты и затянуть их.
Момент затяжки: 20-25 Н·м.

Ц.  Установить переднее колесо.



2.

Замена защитного чехла на скользящем конце приводного вала.

△

Совет

Заменить защитный чехол на скользящем конце приводного вала. Для этого необходимо демонтировать приводной

вал вместе с заменяемым защитным чехлом. Снять ШРУС TJ87 с приводного вала со стороны трансмиссии.

Заменить защитный чехол и хомуты на новые.
А.  Снять приводной вал вместе с защитным чехлом на скользящем конце (см. главу 41 «Приводной вал. Приводной

вал в сборе. Замена»).

Б.  Снять ШРУС TJ87 с приводного вала со стороны трансмиссии (см. главу 41 «Приводной вал. Приводной вал.

Разборка и сборка»).

В.  Заменить защитный чехол и хомуты на новые.



Внимание!

Повторное использование хомутов не допускается.
Г.  Установить ШРУС TJ87 на приводной вал со стороны трансмиссии (см. главу 41 «Приводной вал. Приводной

вал. Разборка и сборка»).

Д.  Установить приводной вал в сборе.


•

Памятка •











1



Предметный указатель

(Организовано в алфавитном порядке)



Устройства автомобиля



A

Активатор датчика. Электронный блок

управления（ЭБУ） (Активатор датчика) ......... 12-167
Алфавитный указатель (Обзор) .............................. 01-1

Анализ диагностики неисправностей (Поиск

и устранение неисправностей) .............................. 12-37

Анализ случаев неисправности (Поиск и

устранение неисправностей). ................................ 01-20

Б

Базовая проверка (Система управления

двигателем) ............................................................. 12-33

Д

Датчик детонации (Активатор датчика) ............. 12-182
Датчик кислорода (Активатор датчика) ............. 12-180

Датчик положения коленчатого вала

(Активатор датчика) ............................................. 12-176

Датчик положения распределительного вала

(Активатор датчика) ............................................. 12-178

Датчик температуры и давления воздуха на

впуске (Активатор датчика) ................................ 12-170
Датчик температуры охлаждающей

жидкости (Активатор датчика) ........................... 12-173

Двигатель глохнет на холостом ходу в

холодном состоянии (Система управления

двигателем) ............................................................. 12-75

Двигатель глохнет при запуске (Поиск и

устранение неисправностей) ................................. 12-73

З

Замена (Воздушный фильтр) ................................... 14-8

Замена (Впускной коллектор) ............................... 11-36

Замена (Выпускной коллектор)............................. 11-42

Замена (Генератор) ................................................. 18-21

Замена (Главный цилиндр сцепления) ................. 22-11

Замена (Глушитель) ............................................... 14-21

Замена (Головка блока цилиндров) ...................... 11-69
Замена (Задний амортизатор) ................................ 32-11

Замена (Задний мост) ............................................... 32-7

Замена (Защитный чехол приводного вала) ......... 41-19

Замена (Клапан) ...................................................... 11-84

Замена (Коленчатый вал и маховик) .................. 11-120

Замена (Колесо в сборе) ........................................... 33-9

Замена (Коробка передач) ..................................... 21-15
Замена (Корпус коробки передач) ........................ 21-96

Замена (Маслоизмерительный щуп) ..................... 16-29

Замена (Масляный насос двигателя) .................... 16-16
Замена (Масляный фильтр двигателя) ................. 16-10

Замена (Механизм управления коробкой

передач) .................................................................... 21-9

Замена (Моторное масло)........................................ 16-8
Замена (Насос системы охлаждения) ................... 15-17

Замена (Передний амортизатор) ............................. 31-9

Замена (Поворотный кулак) .................................. 31-17

Замена (Поддон картера двигателя) ..................... 16-13

Замена (Подрамник) .............................................. 31-27

Замена (Поперечный рычаг) ................................. 31-25

Замена (Приводной вал) .......................................... 41-6
Замена (Приводной ремень) .................................. 11-33

Замена (Промежуточная шестерня передачи

заднего хода) .......................................................... 21-78

Замена (Рабочий цилиндр сцепления) ................. 22-14
Замена (Радиатор) .................................................... 15-8

Замена (Распределительный вал) ......................... 11-63

Замена (Сальник коленчатого вала) ................... 11-137

Замена (Свеча зажигания) ....................................... 17-7

Замена (Ступица заднего колеса) ......................... 32-13

Замена (Сцепление в сборе) .................................... 22-9

Замена (Термостат) ................................................ 15-20
Замена (Топливный бак) ....................................... 13-12

Замена (Топливный насос) .................................... 13-18

Замена (Топливный фильтр) ................................. 13-22

Замена (Трехкомпонентный каталитический

нейтрализатор) ....................................................... 14-17
Замена (Трубопровод системы охлаждения) ....... 15-22

Замена (Узел сцепления) ....................................... 22-18

Замена (Улавливатель паров бензина) ................. 13-26

Замена (Шатун поршня) ........................................ 11-99

И

Идентификационные номера автомобиля

(Идентификационные номера автомобиля) ........... 01-4

Изучение комментариев владельца

автомобиля (Обзор) ............................................... 01-21

Использование (Запасное колесо) ........................ 33-11

К

Катушка зажигания (Активатор датчика) .......... 12-194

Клапан ИФГ распределительного вала

впускных клапанов (Активатор датчика) .......... 12-187

Клапан продувки адсорбера (Датчики,

исполнительные механизмы) .............................. 12-189

Код P0011 (Поиск и устранение

неисправностей) ..................................................... 12-78
