33-16

Колеса и шины - Углы установки колес







4.

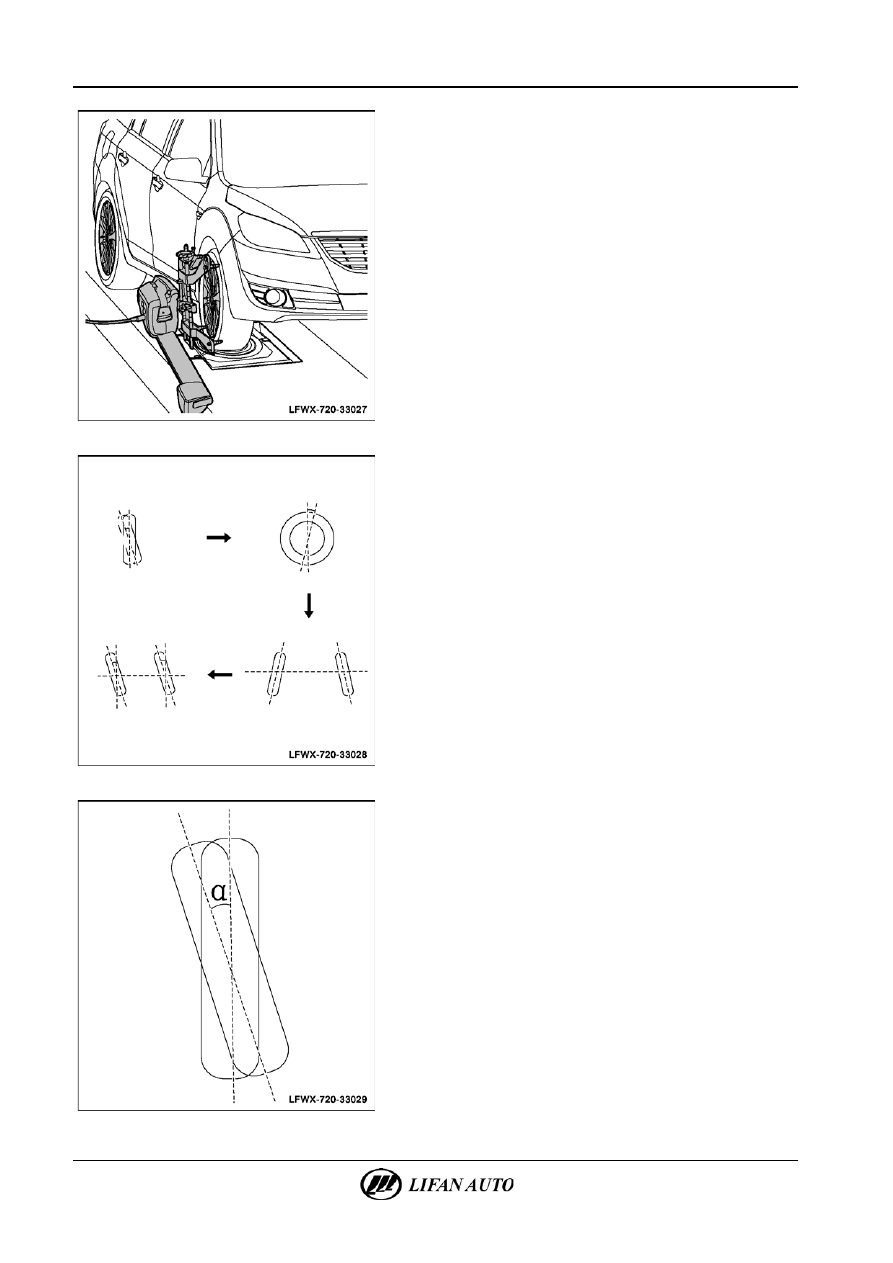

Установка приборов.







5.

Последовательность проверки.

А.  Проверку и регулировку углов установки колес выполнять

в следующей последовательности: развал колес, угол

продольного наклона поворотного шкворня, схождение

и максимальный угол поворота передних колес.

△

Совет

Если необходима регулировка одного из этих параметров,

необходимо соблюдение указанной выше последовательности.







6.

Измерение угла развала передних колес.

А.  Повернуть рулевое колесо, чтобы передние колеса

располагались приблизительно прямо.

Б.  Считать значение угла развала передних колес с дисплея

прибора.
Угол развала переднего колеса α: 0° 05′ ± 45′.

△

Совет

Если измеренное значение не соответствует требованиям,

необходимо выполнить регулировку.



Колеса и шины - Углы установки колес

33-17

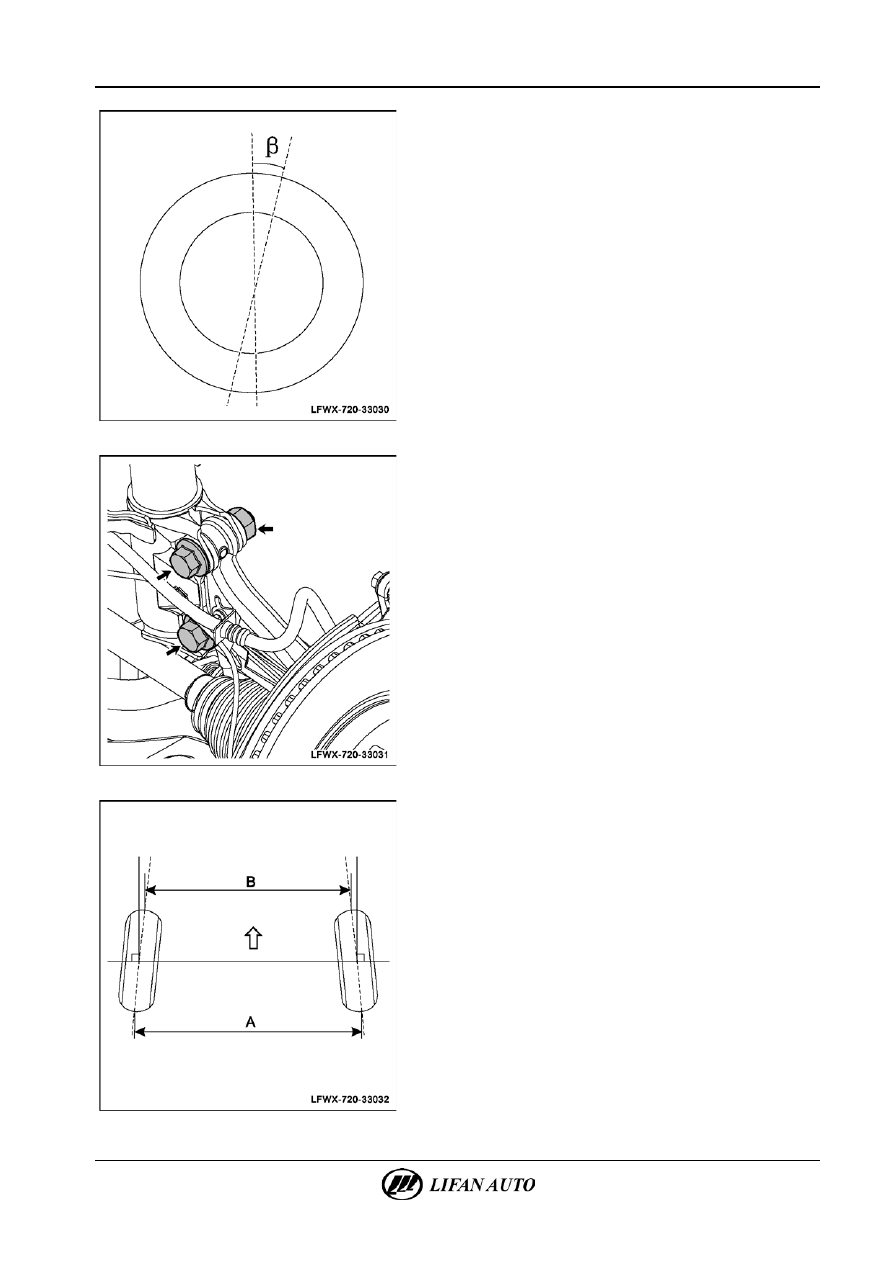

7.

Проверка угла продольного наклона поворотного

шкворня.

А.  Затормозить колеса.
△

Совет

Для предотвращения вращения рулевого колеса, передаваемого

от передних колес, при измерении угла продольного наклона

шкворня следует затормозить колеса и измерить угол

продольного наклона.
Б.  Повернуть рулевое колесо. После этого на дисплее прибора

отобразится результат испытания.
Угол продольного наклона шкворня β: 5° 30′ ± 30′.

△

Совет

Если измеренное значение не соответствует требованиям,

необходимо выполнить регулировку.







8.

Регулировка угла развала передних колес и угла

продольного наклона шкворня.

А.  Вывернуть крепежные болты поворотного кулака

и передней стойки.

Б.  Отрегулировать положение поворотного кулака для

выставления правильных значений угла развала переднего

колеса и угла продольного наклона шкворня.

В.  Затянуть крепежные болты.







9.

Измерение схождения передних колес.

А.  Установить передние управляемые колеса в положение

прямо.

Б.  Измерить с помощью измерительного прибора схождение

передних колес.
Схождение передних колес: 2 ± 2 мм.

△

Совет

Если схождение колес не соответствует техническим

требованиям, необходимо выполнить регулировку.

33-18

Колеса и шины - Углы установки колес







10.

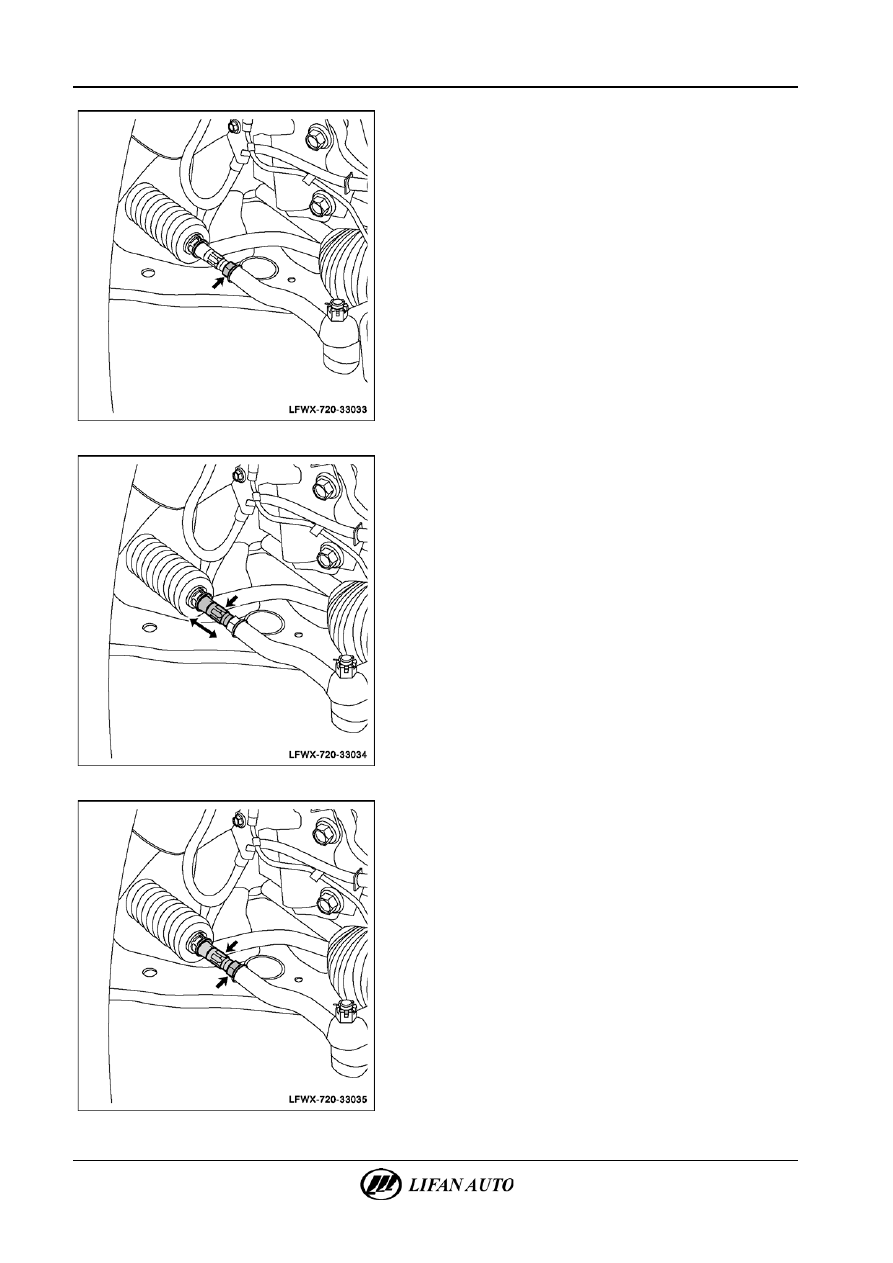

Регулировка схождения передних колес.

А.  Ослабить контргайку рулевой тяги.







Б.  Вращать рулевую тягу до получения требуемого значения

схождения на дисплее прибора.

△

Совет

Одновременно произвести регулировку с противоположной

стороны для получения требуемого значения схождения.







В.  После завершения регулировки затянуть контргайку

рулевой тяги.

△

Совет

При затягивании контргайки следует надежно фиксировать

рулевую тягу.



Колеса и шины - Углы установки колес

33-19





11.

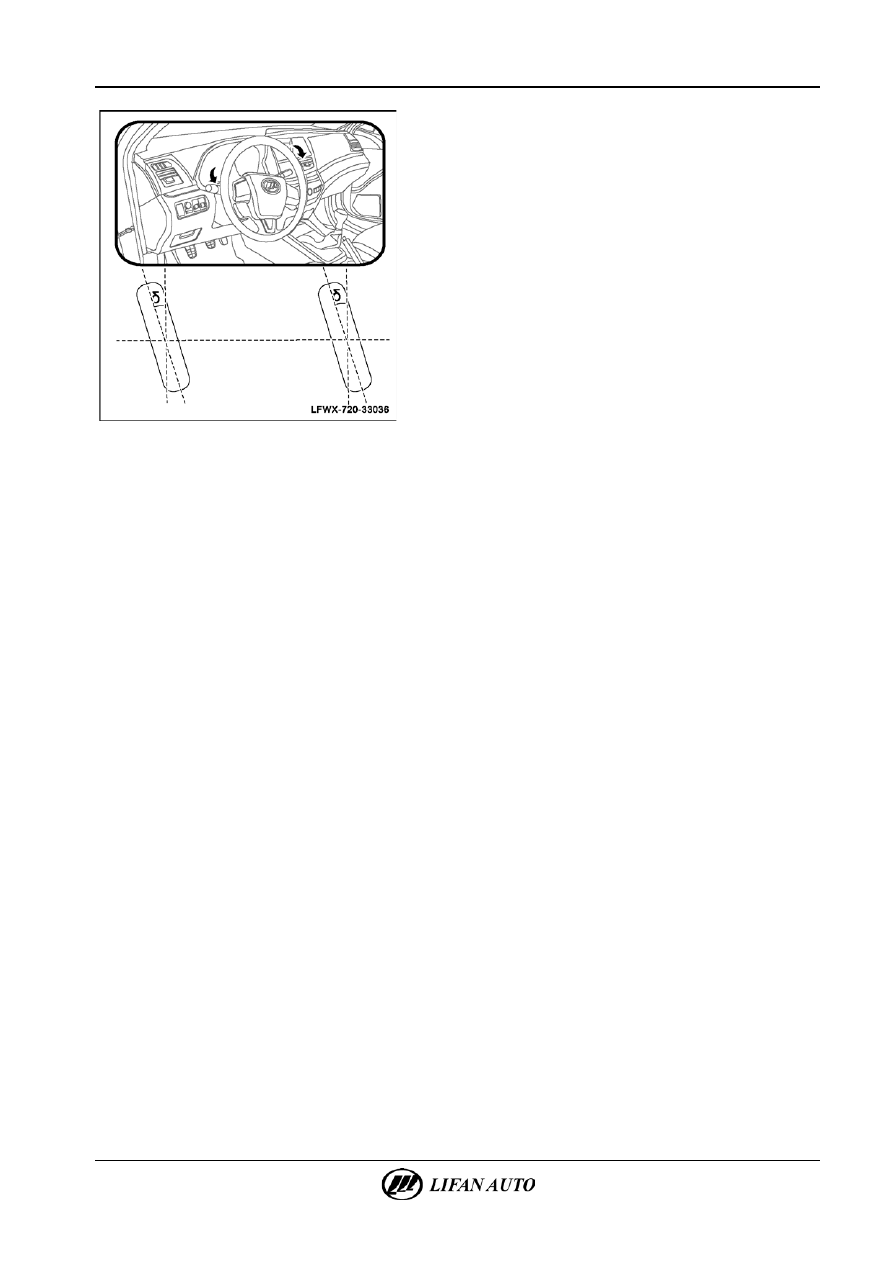

Проверка максимального угла поворота передних

колес.

А.  При проверке углов установки передних колес автомобиль

должен удерживаться в неподвижном состоянии.

Б.  Нажать на педаль тормоза для фиксации колес.
В.  Повернуть рулевое колесо в крайнее правое и в крайнее

левое положения. Измерить максимальный угол поворота

обоих передних колес.
Максимальный угол поворота δ:
38°

50' (внутреннее колесо);

31° 40'

(внешнее колесо).

△

Совет

Если максимальный угол поворота не соответствует

техническим требованиям, необходимо проверить все элементы

передней подвески на наличие изгиба или повреждений.
