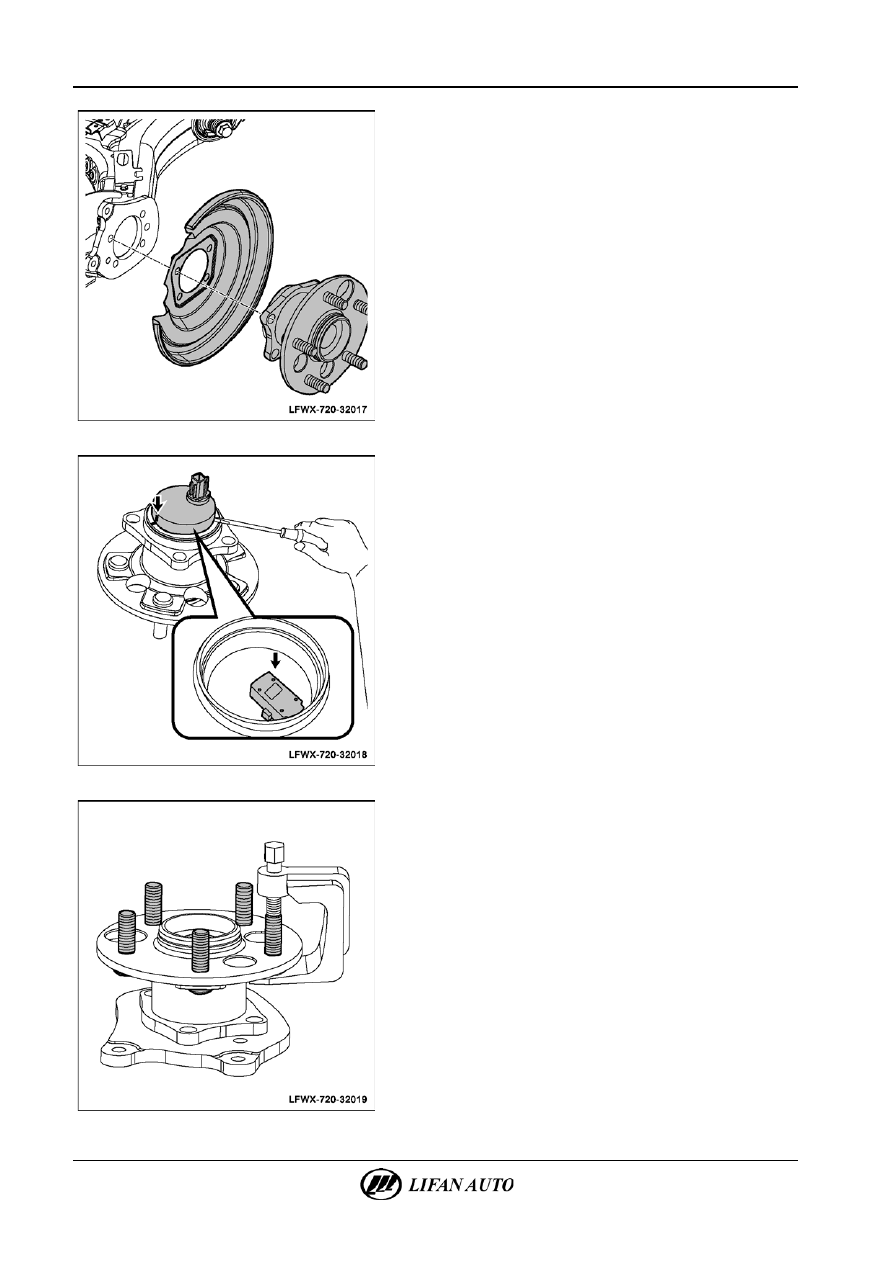

32-14

Задняя подвеска - Ступица заднего колеса







Б.  Снять ступицу заднего колеса и грязезащитный щиток

заднего тормоза.







В.  Снять датчик ABS.
Г.  Поддеть отверткой датчик ABS ступицы заднего колеса.
△

Совет

При снятии сделать метку для облегчения установки.







7.

Снятие болта крепления колеса задней ступицы.

А.  Выпрессовать болты крепления колеса с помощью

съемника болтов.



Задняя подвеска - Ступица заднего колеса

32-15





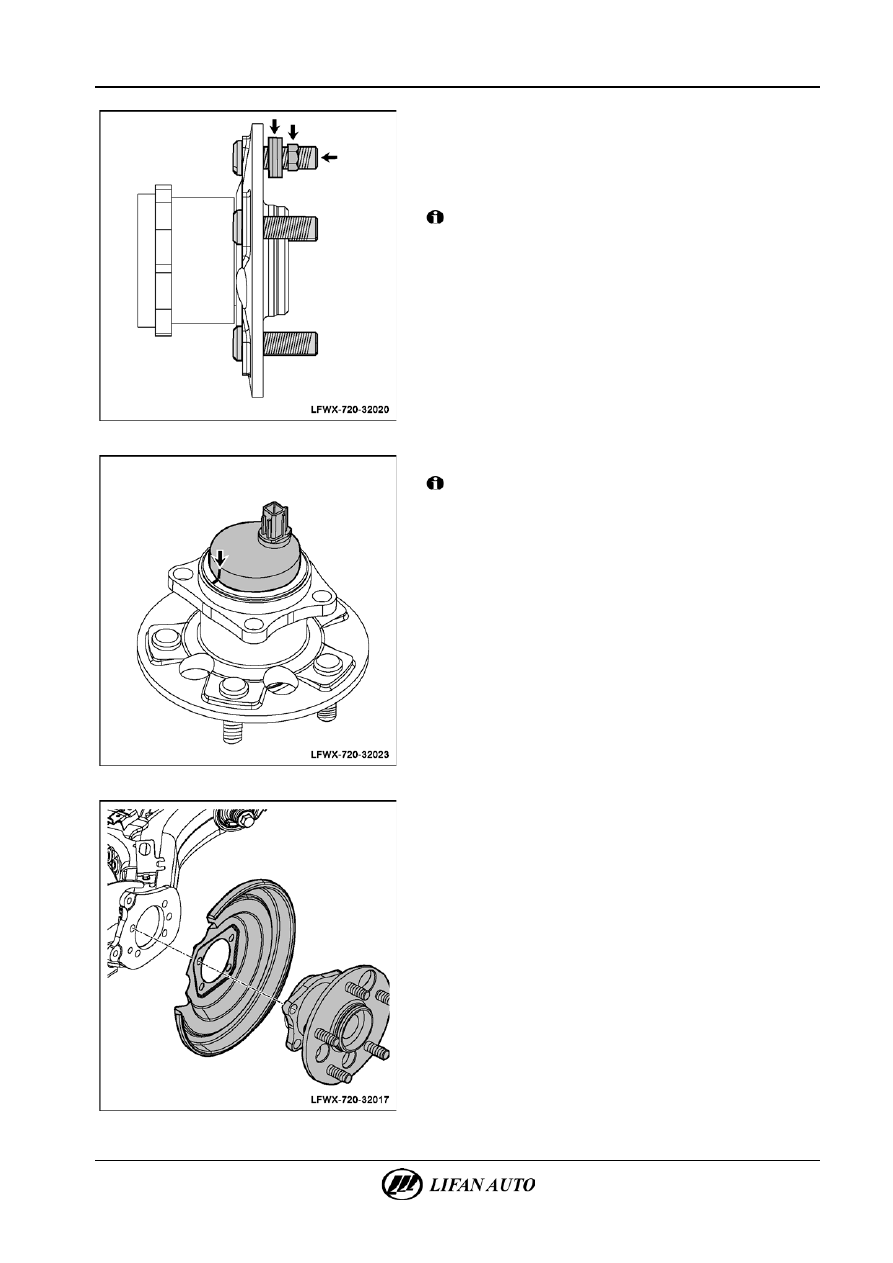

8.

Установка болтов крепления колеса.

А.  Установить колесные болты в их монтажные отверстия.
Б.  Добавить несколько шайб достаточной толщины, затянуть

их гайками для полной запрессовки болтов.

В.  Снять гайки и все шайбы.



Внимание!

Не повредить шлицы между болтами и монтажные

отверстия болтов при их установке.







9.

Установка датчика ABS ступицы заднего колеса.



Внимание!

При установке согласовать датчик ABS с ранее сделанной

меткой.







10.

Установка ступицы заднего колеса.

А.  Установить грязезащитный щиток заднего тормоза.
Б.  Установить ступицу заднего колеса и крепежные болты.

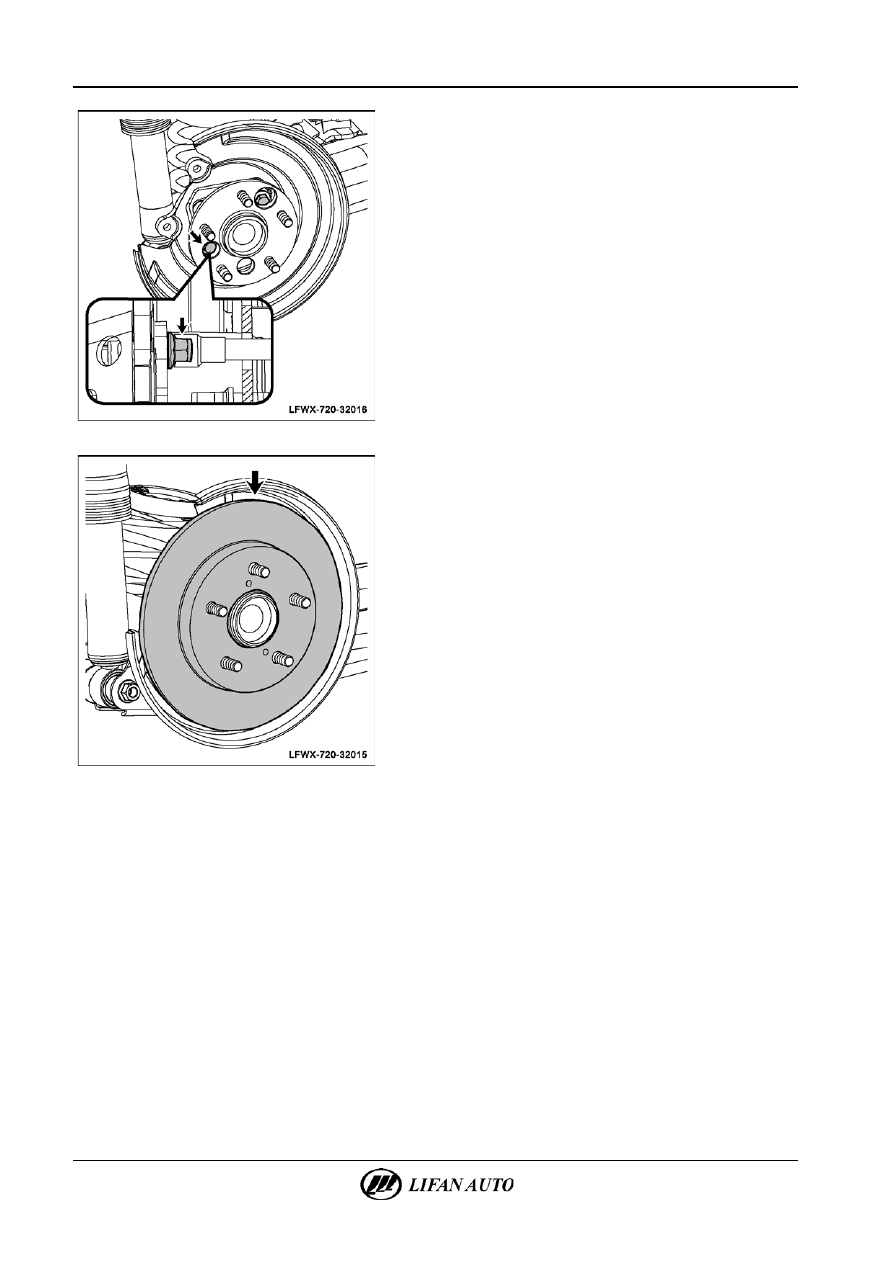

32-16

Задняя подвеска - Ступица заднего колеса







В.  Установить крепежные болты ступицы заднего колеса

и затянуть их через отверстия во фланце ступицы.
Момент затяжки: 80-110 Н·м.







11.

Установка тормозного диска.

12.

Установка заднего тормозного механизма в сборе (см.

главу 51 «Рабочая тормозная система. Задний тормоз.

Замена»).

13.

Подсоединение разъема электропроводки датчика

скорости колеса.

14.

Установка колеса в сборе.
