32-2

Задняя подвеска - Задняя подвеска





Технические условия выполнения ремонта

1.

Технические характеристики.

Схождение задних колес

1 ± 3 мм

Угол развала задних колес

–1° 20

′ ± 30′



2.

Моменты затяжки.

Элемент

Н·м

Соединительный болт между балкой заднего моста и кузовом автомобиля

170~190

Соединительный болт между балкой заднего моста в сборе и задним амортизатором

80~110

Крепежный болт ступицы заднего колеса

80~110

Крепежный болт кронштейна тормозной трубки

20~26

Крепежные болты кронштейна ABS

20~26



Меры предосторожности

1.

При установке подвески окончательная затяжка болтов должна проводиться при положении шин колес на

уровне земли, но без нагрузки на них.

2.

После завершения монтажа должна быть выполнена необходимая выверка установки моста.

3.

Запрещается повторное использование одноразовых деталей.

4.

Необходимо тщательно проверить компоненты перед их ремонтом или заменой.

5.

После установки необходимо проверить моменты затяжки крепежных элементов.

6.

При снятии гидравлических трубок заблокируйте трубопроводы тормозной системы резиновыми заглушками

во избежание утечки тормозной жидкости.



Задняя подвеска - Задняя подвеска

32-3



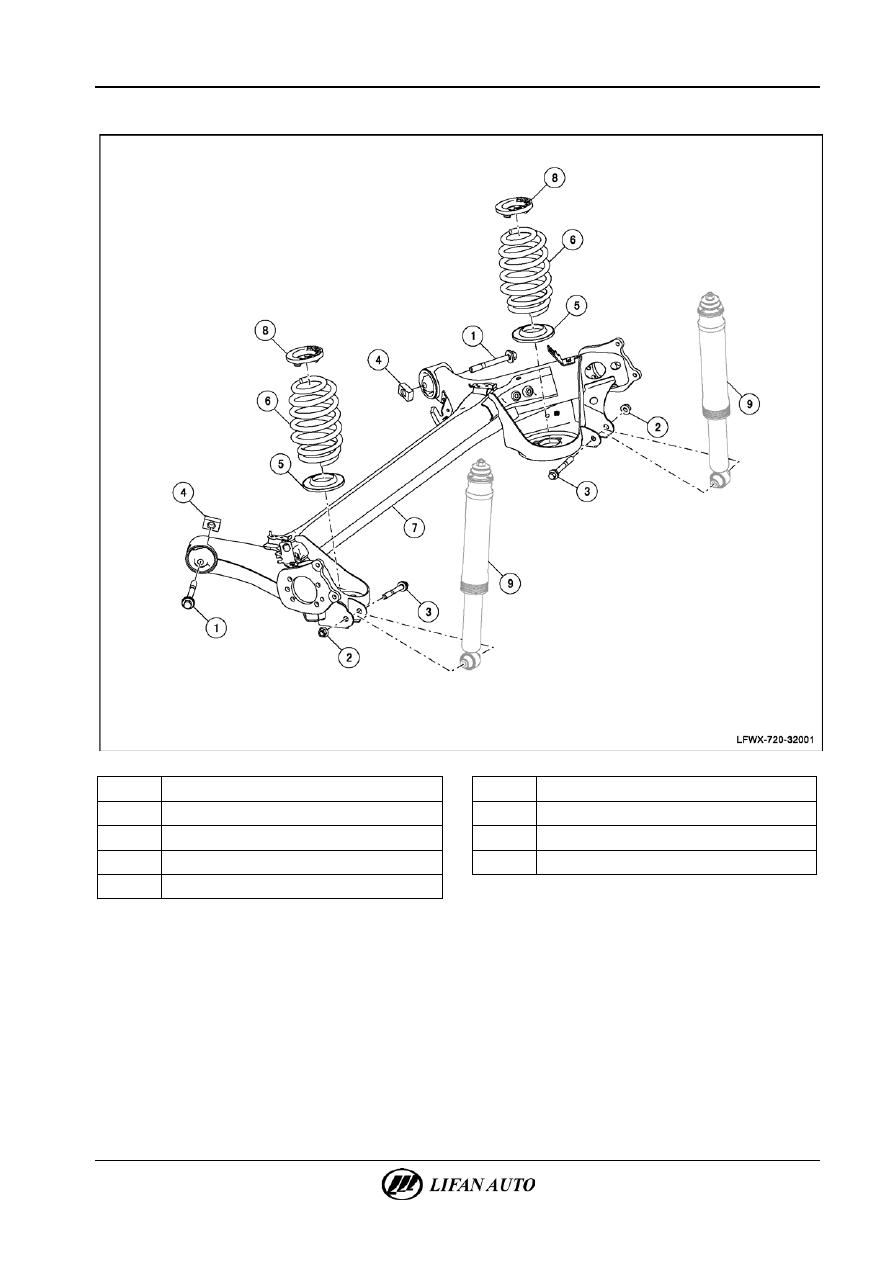

Схематическое изображение компонентов (задняя подвеска)





1

Шестигранный болт с буртиком

2

Шестигранный болт с буртиком

3

Шестигранный болт с буртиком

4

Квадратная гайка

5

Нижняя опорная резиновая подушка пружины



6

Пружина

7

Задний мост в сборе

8

Верхняя опорная резиновая подушка пружины

9

Задний амортизатор в сборе



32-4

Задняя подвеска - Задняя подвеска





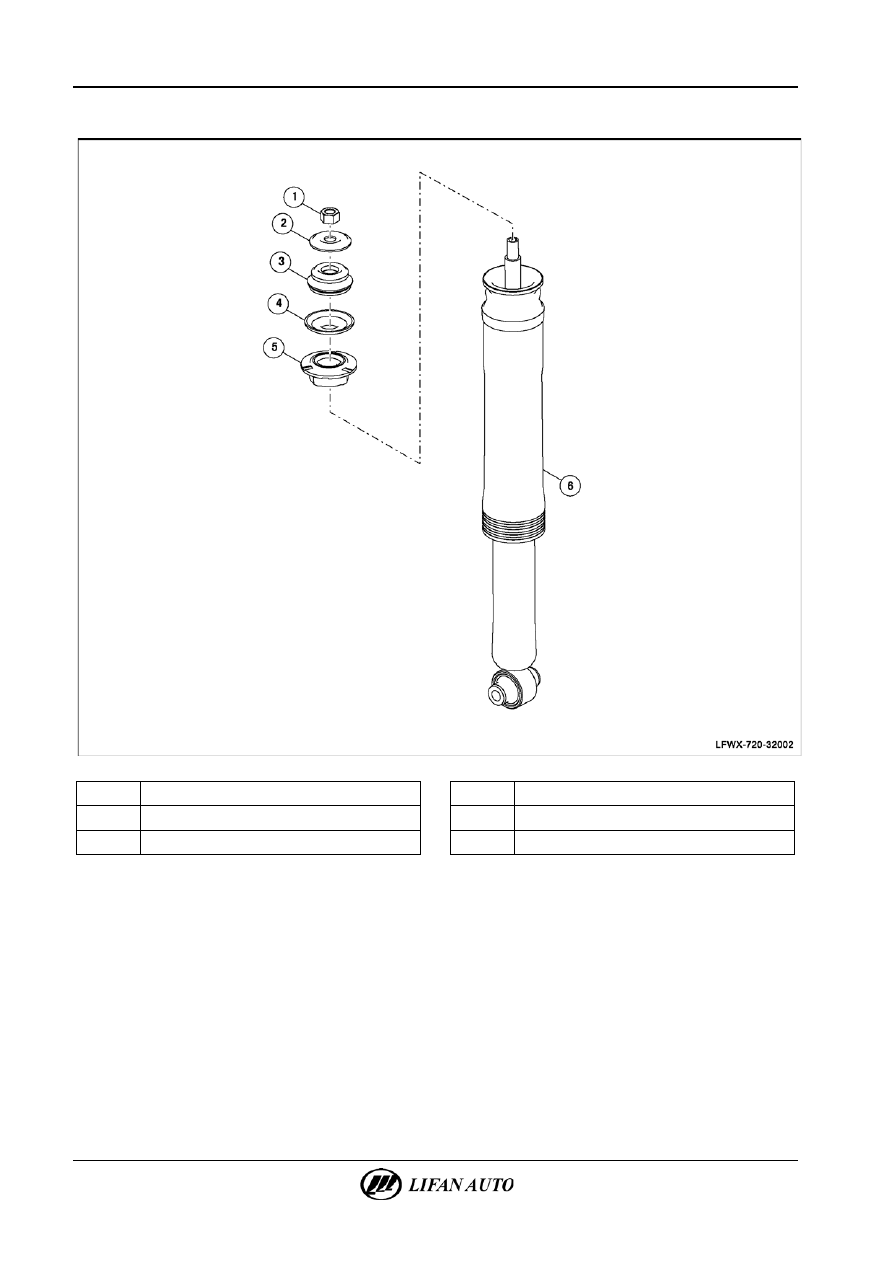

Схематическое изображение компонентов (задний амортизатор в сборе)





1

Шестигранная гайка

2

Буфер хода сжатия

3

Верхний демпфер



4

Центрирующая шайба

5

Демпфер

6

Задний амортизатор в сборе





Задняя подвеска - Задняя подвеска

32-5



Проверка на автомобиле



1.

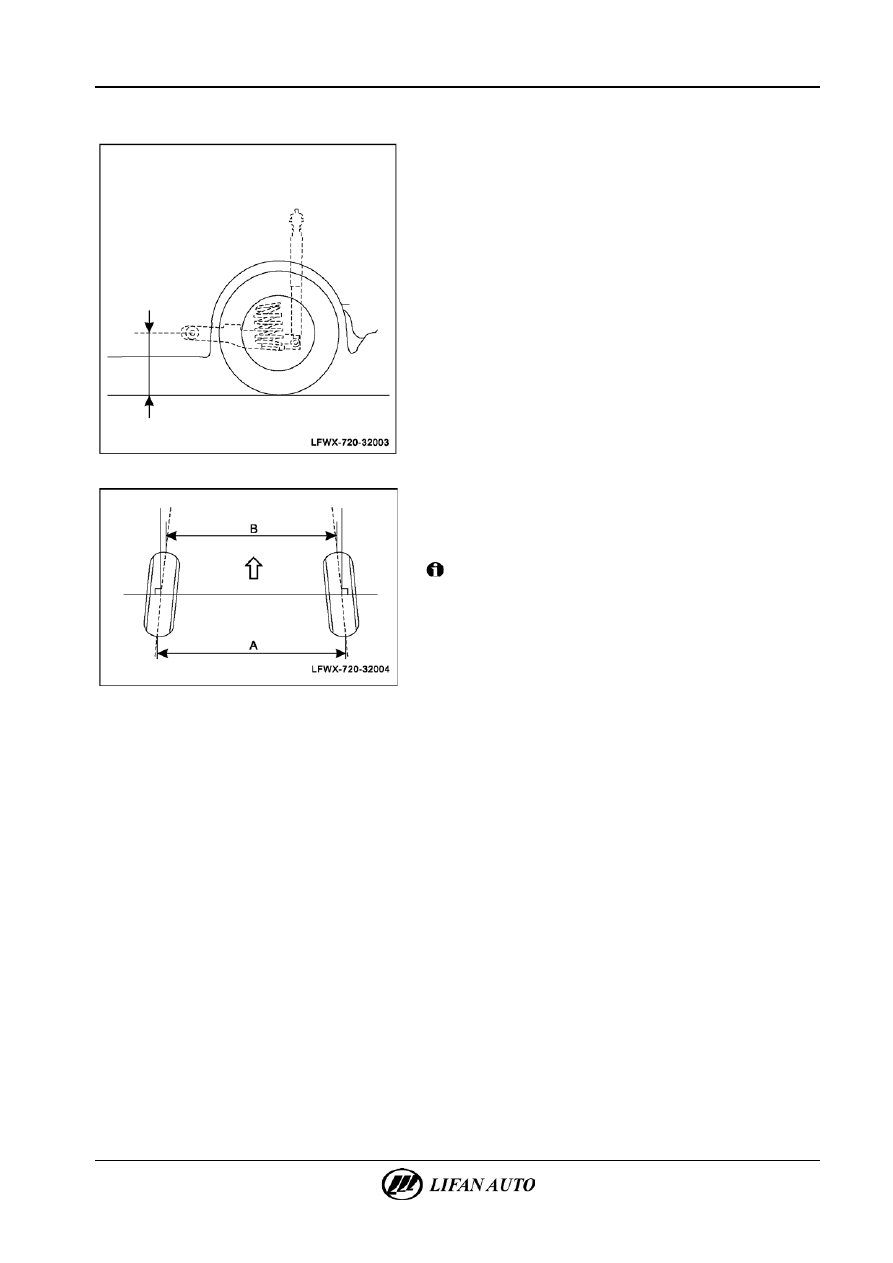

Измерение высоты автомобиля.

△

Совет

В точке измерения высоты задней подвески измерить

расстояние от земли до центра крепежного болта заднего моста.







2.

Проверка схождения задних колес А-В; если значение

не соответствует стандартному, необходимо проверить

и заменить соответствующие элементы подвески.
Схождение колес: 1 ± 3 мм.



Внимание!

Отрегулировать высоту кузова автомобиля на заданное

значение в процессе проверки.
3.

Проверка угла развала задних колес.

А.  Установить инструмент измерения развала колес, угла

схождения и угла наклона и затем поместить автомобиль

на стенд для проверки углов установки колес.

Б.  Проверить угол развала заднего колеса на соответствие

стандарту и проверить элементы подвески на наличие

повреждений или снижения технических характеристик.

При необходимости заменить.
Угол развала -1° 20′ ± 30′.



4.

Проверка амортизирующей пружины задней подвески.

А.  Проверить пружину на наличие трещины.
Б.  Проверить верхнюю и нижнюю опорные резиновые подушки пружины на наличие износа или трещин.

При необходимости заменить их.

5.

Проверка заднего амортизатора в сборе.

А.  Необходимо проехать на автомобиле около 10 км по ухабистой дороге и остановиться.
Б.  Ощупать руками корпус заднего амортизатора на наличие следов утечки масла. Если он не очень горячий, то это

указывает на отсутствие сопротивления внутри заднего амортизатора и на то, что он не работает, его

необходимо заменить.
