31-20

Передняя подвеска - Поворотный кулак







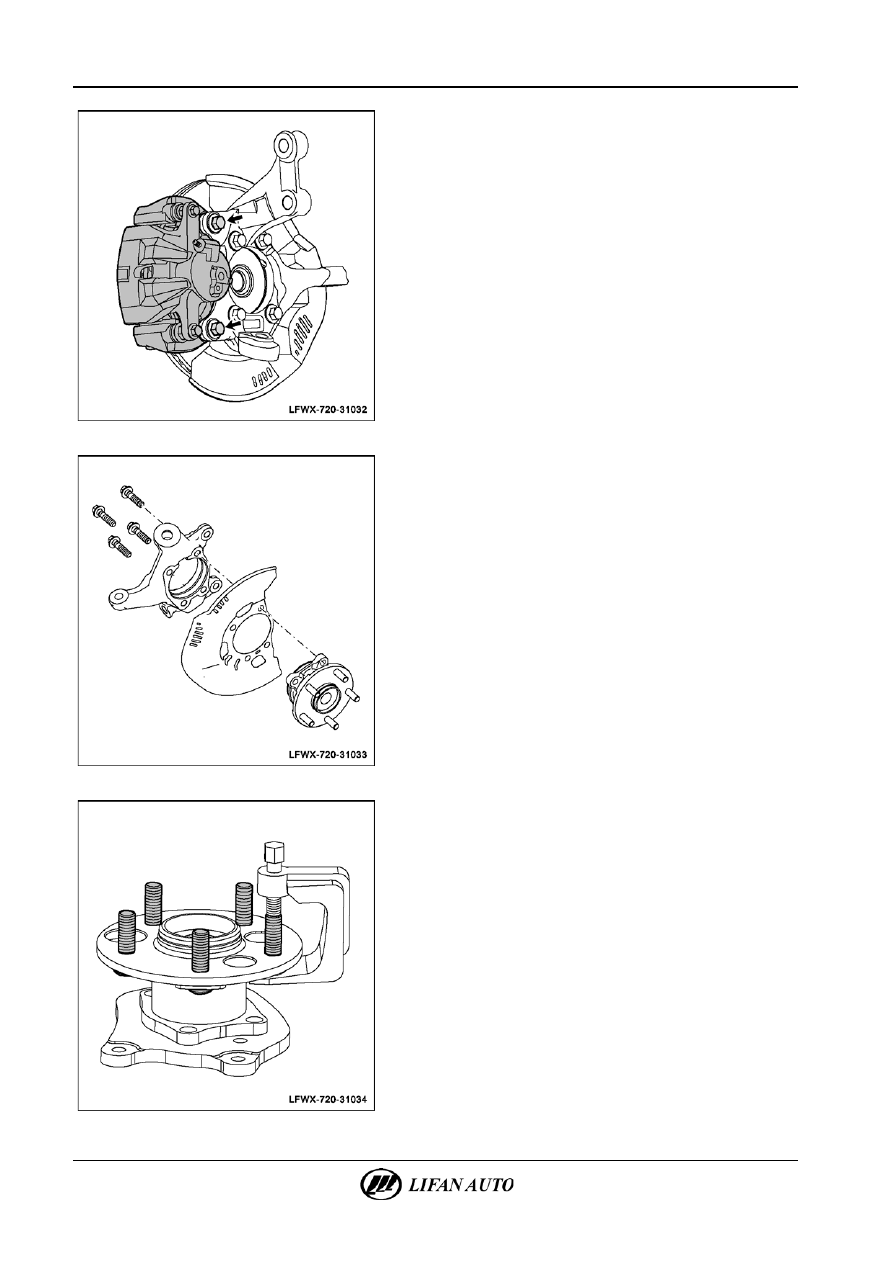

7.

Снятие тормозного механизма в сборе.

А.  Вывернуть крепежные болты тормозного суппорта.
Б.  Снять суппорт в сборе и тормозной диск.







8.

Снятие передней ступицы.

А.  Вывернуть крепежные болты ступицы переднего колеса.
Б.  Снять ступицу переднего колеса и щиток тормозного

механизма.







9.

Снятие болтов крепления колеса передней ступицы.

А.  Выпрессовать болты крепления колеса с помощью

съемника болтов.



Передняя подвеска - Поворотный кулак

31-21





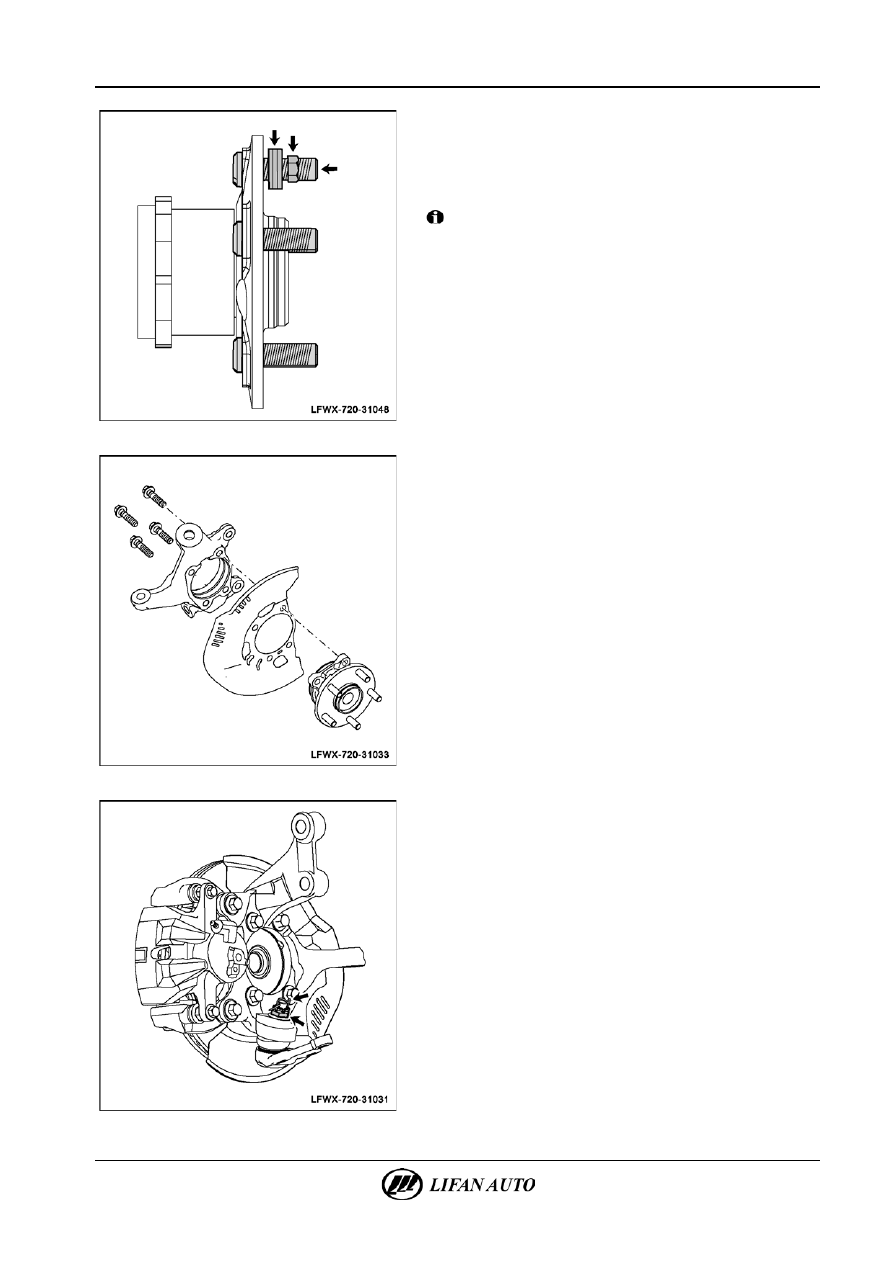

10.

Установка болтов крепления колеса.

А.  Установить колесные болты в их монтажные отверстия.
Б.  Добавить несколько шайб достаточной толщины, затянуть

их гайками для полной запрессовки болтов.

В.  Снять гайки и все шайбы.



Внимание!

Не повредить шлицы между болтами и монтажные

отверстия болтов при их установке.







11.

Установка передней ступицы.

А.  Установить щиток переднего тормозного механизма.
Б.  Совместить отверстия болтов крепления передней

ступицы.

В.  Установить крепежные болты и затянуть их.







12.

Установка компонентов нижней шаровой опоры

качающегося рычага.

А.  Установить шаровой палец рулевой тяги на поворотный

кулак.

Б.  Завернуть низкую корончатую гайку шарового пальца

рулевой тяги.

В.  Зашплинтовать корончатую гайку шарового пальца

рулевой тяги.

31-22

Передняя подвеска - Поворотный кулак







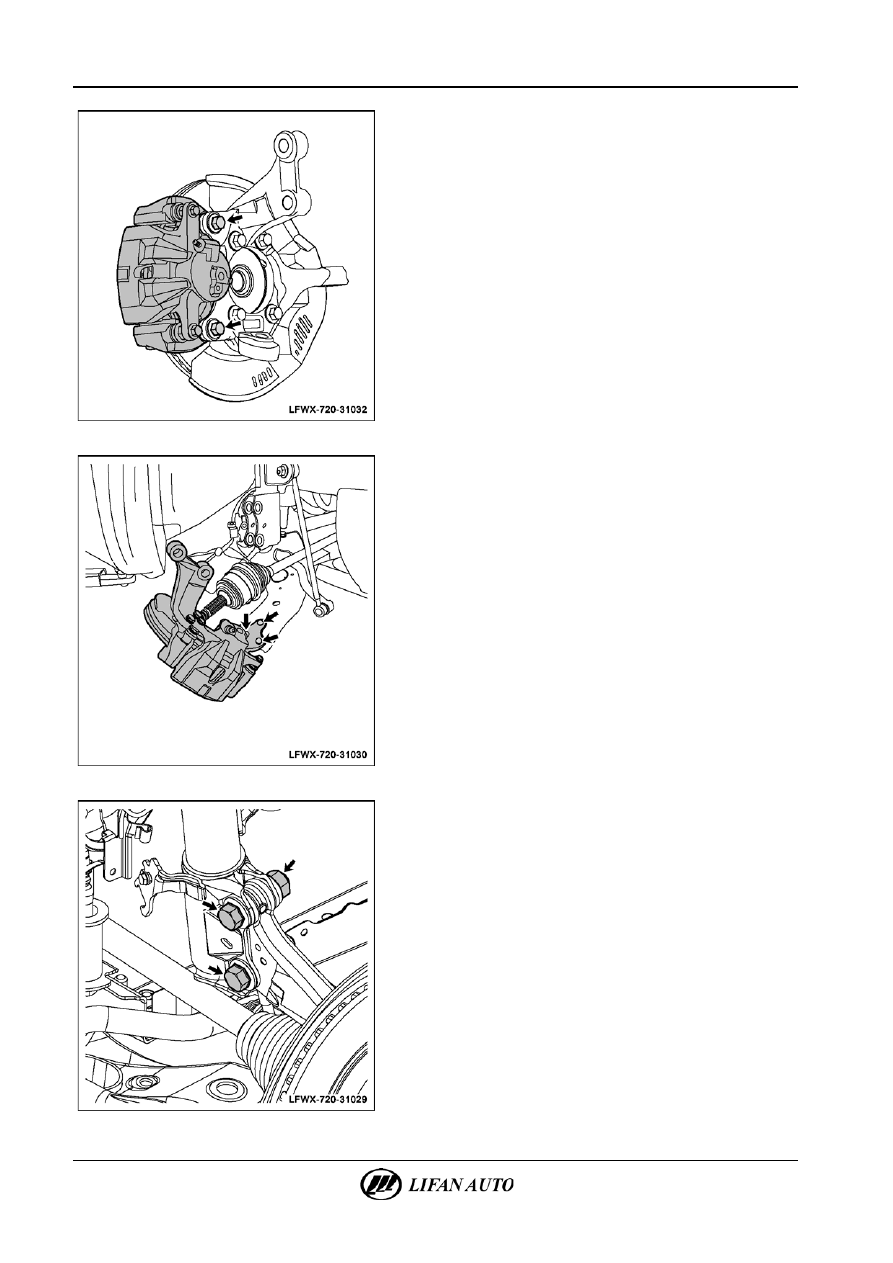

13.

Установка тормоза.

А.  Установить тормозной диск на поворотный кулак.
Б.  Установить тормозной суппорт в сборе и крепежные болты

суппорта, затянуть их.
Момент затяжки: 65-68 Н·м.







14.

Установка поворотного кулака.

А.  Установить поворотный кулак с нижней шаровой опорой

на поперечную балку; установить и затянуть болты

крепления нижней шаровой опоры.
Момент затяжки: 170-190 Н·м.







Б.  Повернуть поворотный кулак и вставить приводной вал

в ступицу колеса.

В.  Поднять поворотный кулак и установить крепежные болты

поворотного кулака к переднему амортизатору и затянуть

их.
Момент затяжки: 230-250 Н·м.



Передняя подвеска - Поворотный кулак

31-23





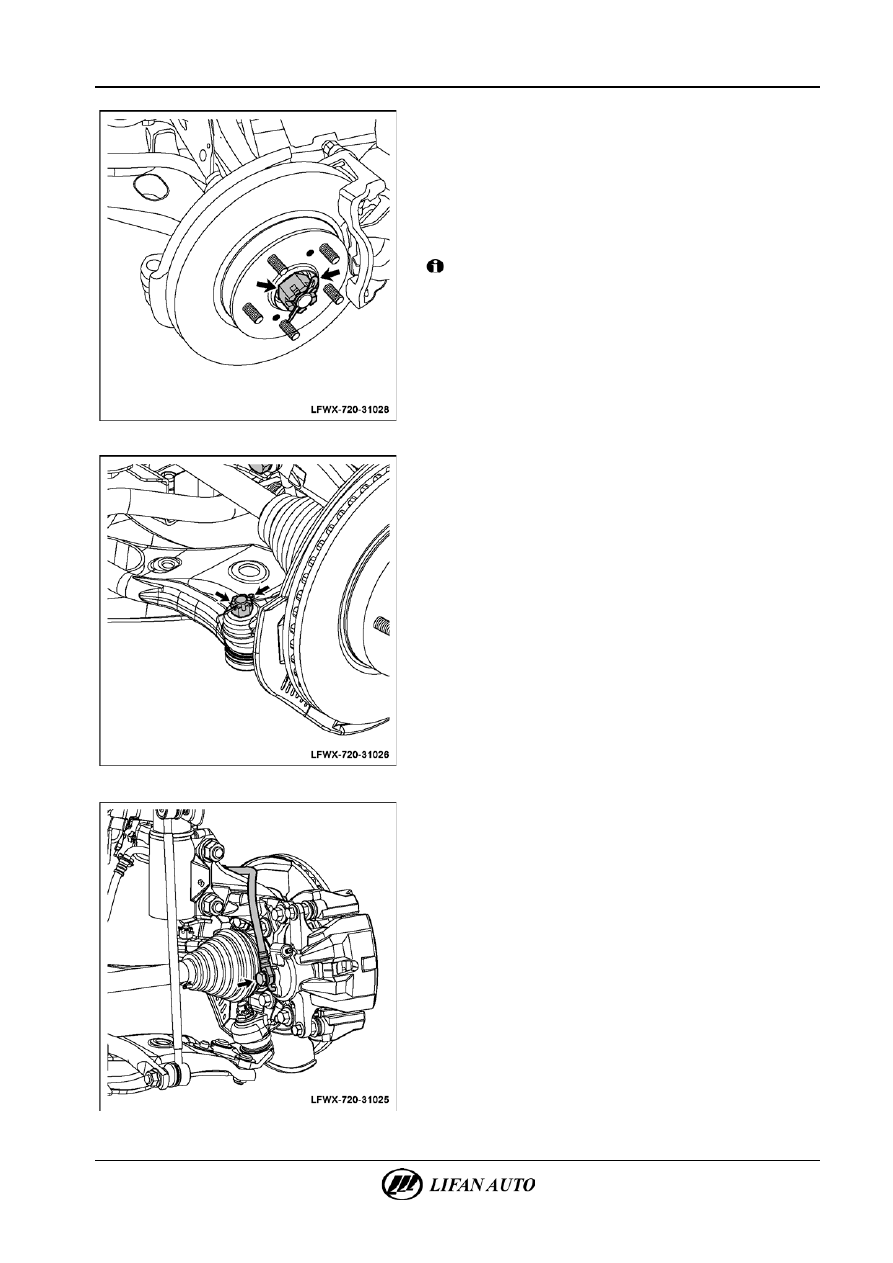

Г.  Установить плоскую шайбу и корончатую гайку

на приводной вал, затянуть и зашплинтовать ее.
Момент затяжки: 180-240 Н·м.

△

Совет

При закручивании этой корончатой гайки следует включить
1-

ю передачу и нажать на педаль тормоза, чтобы предотвратить

вращение приводного вала колеса под действием гаечного

ключа.



Внимание!

Если прорезь на гайке не совпадает с отверстием под

шплинт, дотянуть гайку до совпадения прорези и отверстия

в приводном вале.
Д.  Установить шплинт корончатой гайки.







Е.  Установить палец шарового шарнира рулевой тяги на

рулевой кулак.

Ж.  Установить корончатую гайку шарового шарнира рулевой

тяги.

З.  Зашплинтовать корончатую гайку шарового шарнира

рулевой тяги.







15.

Установка тормозного шланга переднего тормоза.

А.  Установить уплотнительное кольцо и полый болт

крепления тормозного шланга, затянуть болт.
