Lifan 720 / Cebrium. Руководство - часть 162

31-4

Передняя подвеска - Передняя подвеска





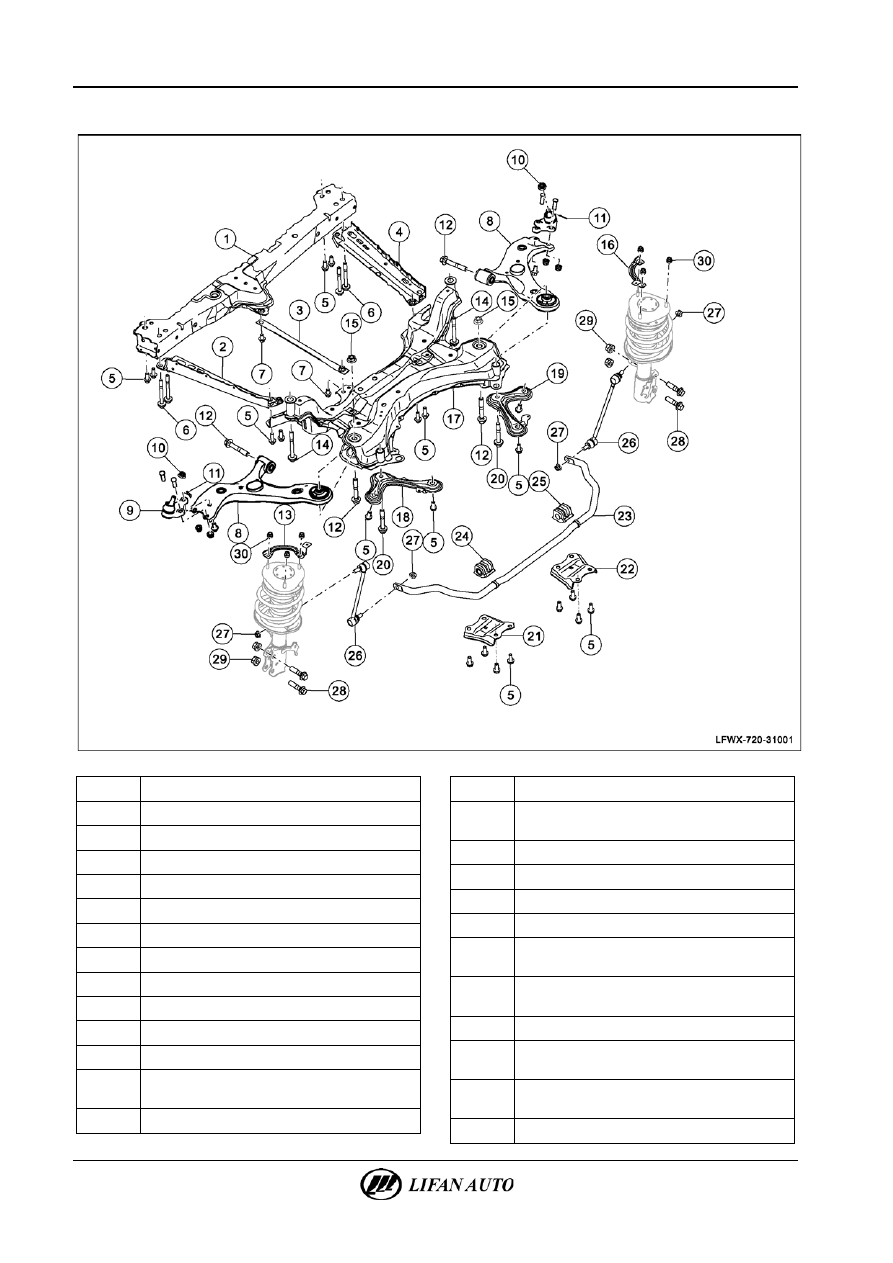

Схематическое изображение компонентов (передняя подвеска)





1

Компоненты передней балки подрамника

2

Компоненты передней левой опорной балки

3

Соединительная штанга подвески

4

Компоненты передней правой опорной балки

5

Шестигранный болт с буртиком

6

Шестигранный болт с буртиком

7

Шестигранный болт с буртиком

8

Левый/правый качающийся рычаг в сборе

9

Компоненты шаровой опоры

10

Шестигранная корончатая гайка с буртиком

11

Шплинт

12

Шестигранный болт с буртиком

13

Установочная пластина передней

амортизационной стойки, левой

14

Шестигранный болт с плоской шайбой



15

Шестигранный болт с буртиком

16

Установочная пластина передней

амортизационной стойки, правой

17

Подрамник в сборе

18

Левый опорный монтажный кронштейн

19

Правый опорный монтажный кронштейн

20

Шестигранный болт с буртиком

21

Левая крышка штанги стабилизатора поперечной

устойчивости

22

Правая крышка штанги стабилизатора

поперечной устойчивости

23

Штанга стабилизатора поперечной устойчивости

24

Левая подушка штанги стабилизатора

поперечной устойчивости

25

Правая подушка штанги стабилизатора

поперечной устойчивости

26

Стойка стабилизатора поперечной устойчивости









Передняя подвеска - Передняя подвеска

31-5



27

Шестигранная гайка с буртиком

28

Шестигранный болт с буртиком



29

Шестигранная гайка с буртиком

30

Шестигранная гайка с буртиком





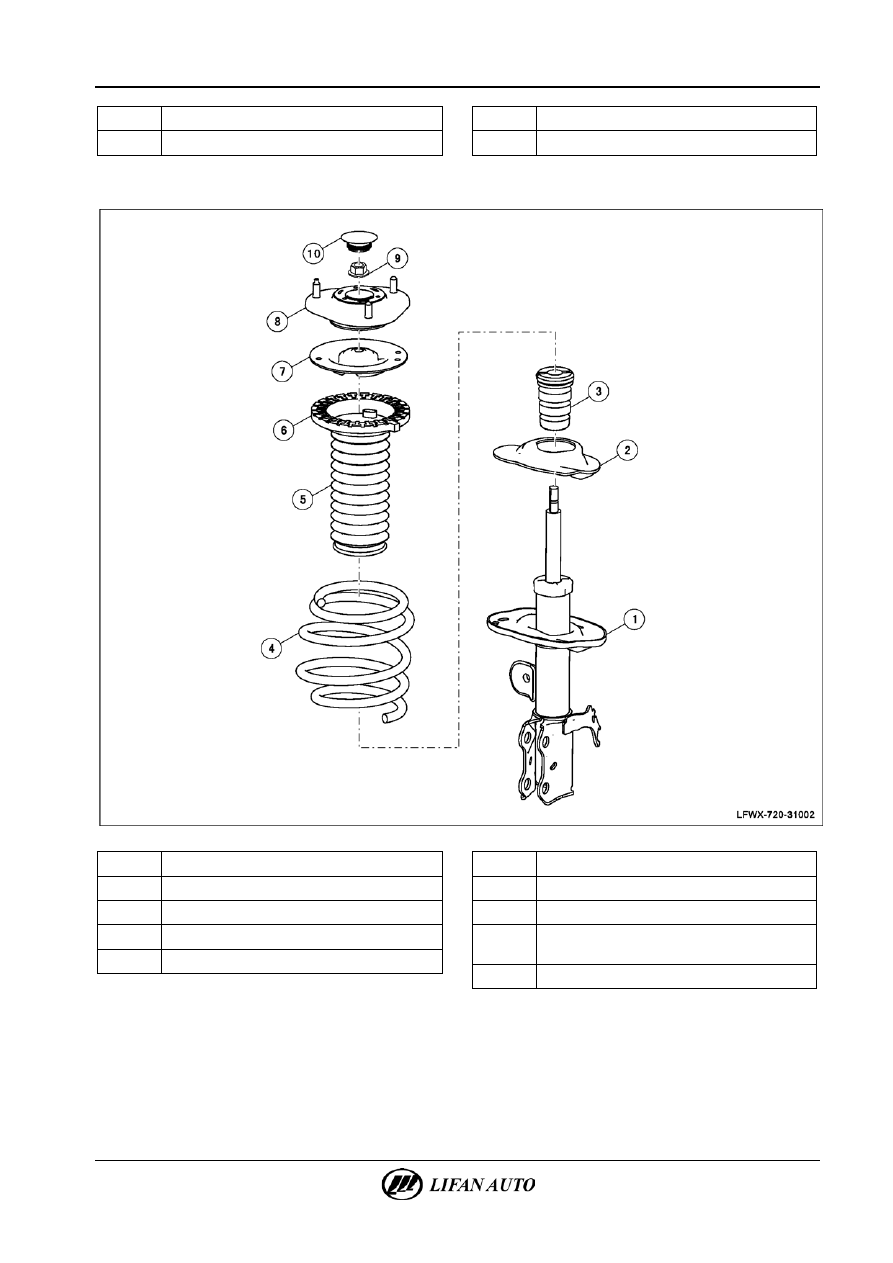

Схема узла (передний амортизатор в сборе)





1

Передний амортизатор в сборе

2

Резиновая подушка пружины

3

Буфер хода сжатия

4

Спиральная пружина

5

Верхняя резиновая подушка пружины



6

Чехол

7

Верхняя чашка пружины

8

Верхняя опора в сборе

9

Самостопорящаяся шестигранная гайка

(с неметаллической вставкой)

10

Крышка



31-6

Передняя подвеска - Передняя подвеска





Схематическое изображение компонентов (поворотный кулак)





1

Тормозной диск переднего тормозного механизма

2

Передняя ступица в сборе

3

Щиток переднего тормозного механизма

4

Поворотный кулак

5

Шестигранный болт с буртиком



6

Шестигранный болт с буртиком

7

Узел переднего тормозного суппорта

8

Внешняя тормозная фрикционная накладка

9

Внутренняя тормозная фрикционная накладка





Передняя подвеска - Передняя подвеска

31-7



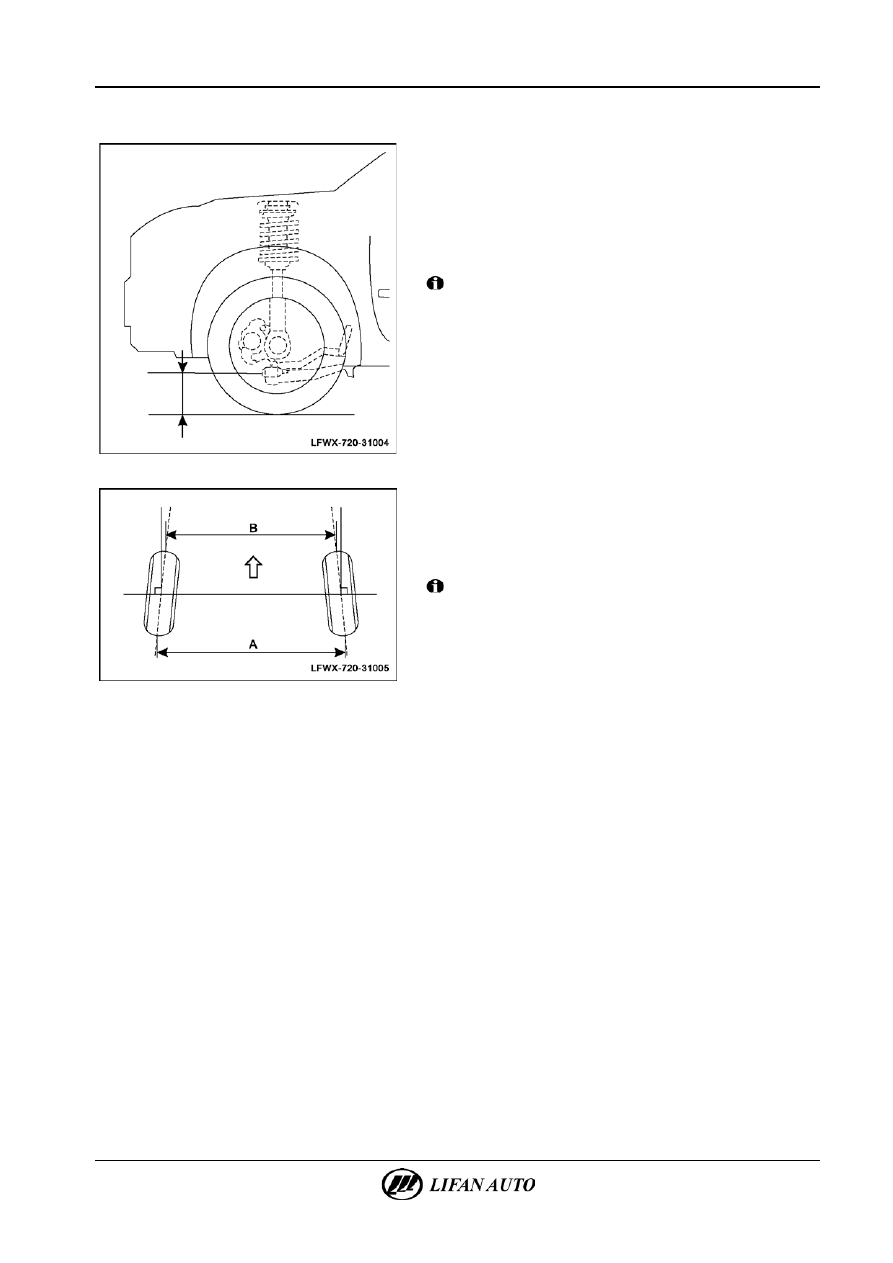

Проверка на автомобиле



1.

Измерение высоты автомобиля.
Высота автомобиля (передняя часть): как высота

нового автомобиля

△

Совет

В точке измерения высоты передней подвески измерить

расстояние от земли до центра крепежного болта нижнего

рычага передней подвески.



Внимание!

Если высота автомобиля не соответствует требованию,

нужно отрегулировать ее, нажав вниз или приподняв.







2.

Проверка схождения передних колес А-В; если

значение не соответствует стандартному, необходимо

проверить и заменить соответствующие элементы

подвески.
Схождение колес: 2 ± 2 мм.



Внимание!

Отрегулировать высоту кузова автомобиля на заданное

значение в процессе проверки.
3.

Проверка угла развала передних колес (см. глава 33

«Колеса и шины — Углы установки колес автомобиля,

проверка и регулировка»).

А.  Установить инструмент измерения развала колес, угла

продольного и поперечного наклона шкворня и затем

поместить автомобиль на стенд для проверки углов

установки колес.

Б.  Проверить угол развала передних колес. Если измеренное

значение не соответствует стандарту, проверить другие

части подвески на наличие повреждений или снижение

технических характеристик. При необходимости заменить.
Угол развала 0°05′±45′.



4.

Проверка спиральной пружины передней подвески.

А.  Проверить пружину на наличие трещины.
Б.  Проверить верхнюю и нижнюю опорные резиновые подушки пружины на наличие износа или трещин. При

необходимости заменить их.

5.

Проверка переднего амортизатора.

А.  Необходимо проехать на автомобиле около 10 км по ухабистой дороге и остановиться.
Б.  Ощупать руками корпус переднего амортизатора на наличие следов утечки масла. Если он не очень горячий,

то это указывает на отсутствие сопротивления внутри переднего амортизатора и на то, что он не работает.
