22-10

Сцепление - Педаль сцепления







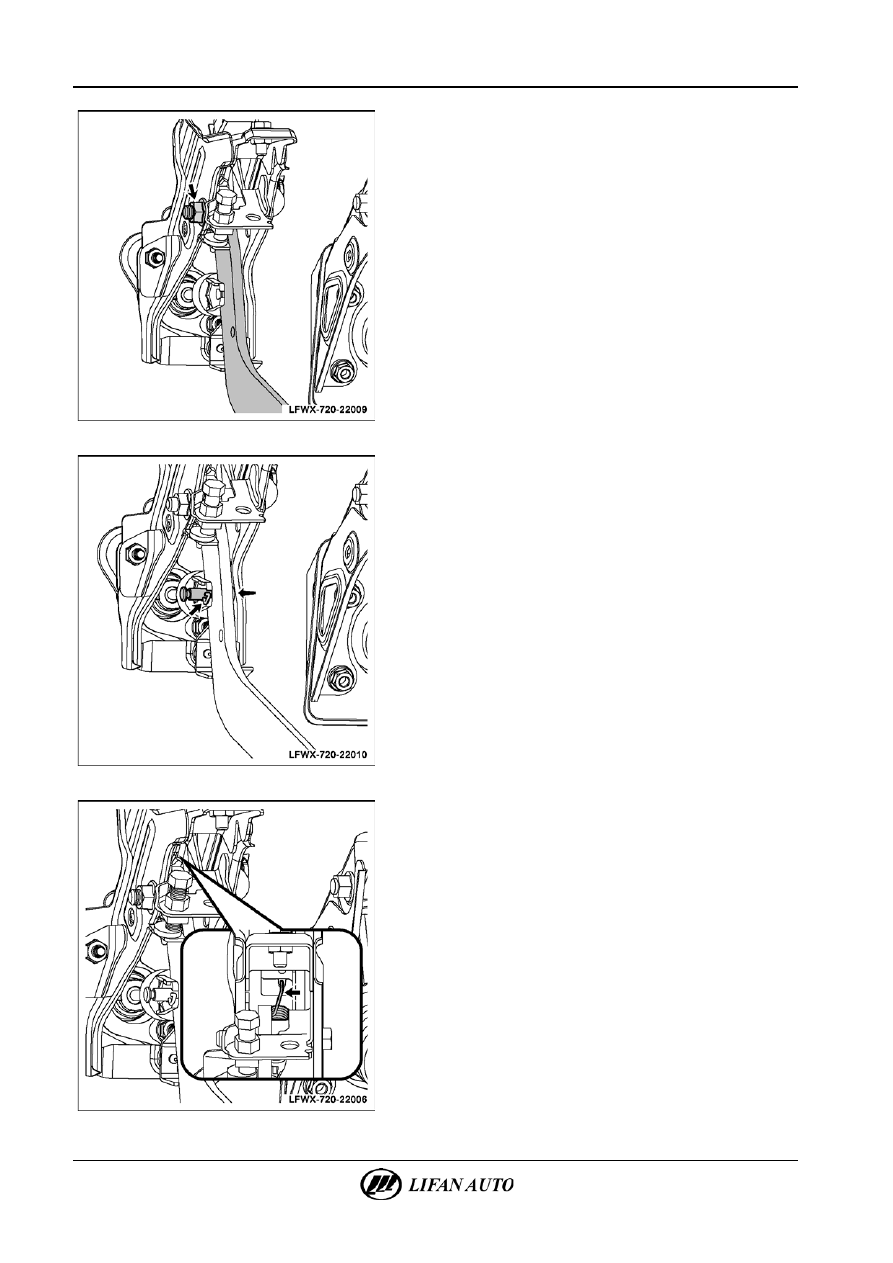

2.

Установка педали сцепления.

А.  Установить педаль сцепления на кронштейн, установить

соединительные болты и гайки, затянуть их.
Момент затяжки: 12-18 Н·м.







Б.  Установить ось, соединяющую педаль сцепления

и толкатель главного цилиндра сцепления, затем

установить шплинт оси.







В.  Установить возвратную пружину педали сцепления.
Г.  Отрегулировать высоту и свободный ход педали

сцепления.

Д.  Установить нижний щиток приборной панели. (см.

главу 85 «Приборная панель и облицовка туннеля пола.

Левый нижний щиток приборной панели. Замена»).



Сцепление - Главный цилиндр сцепления

22-11



Главный цилиндр сцепления

Замена



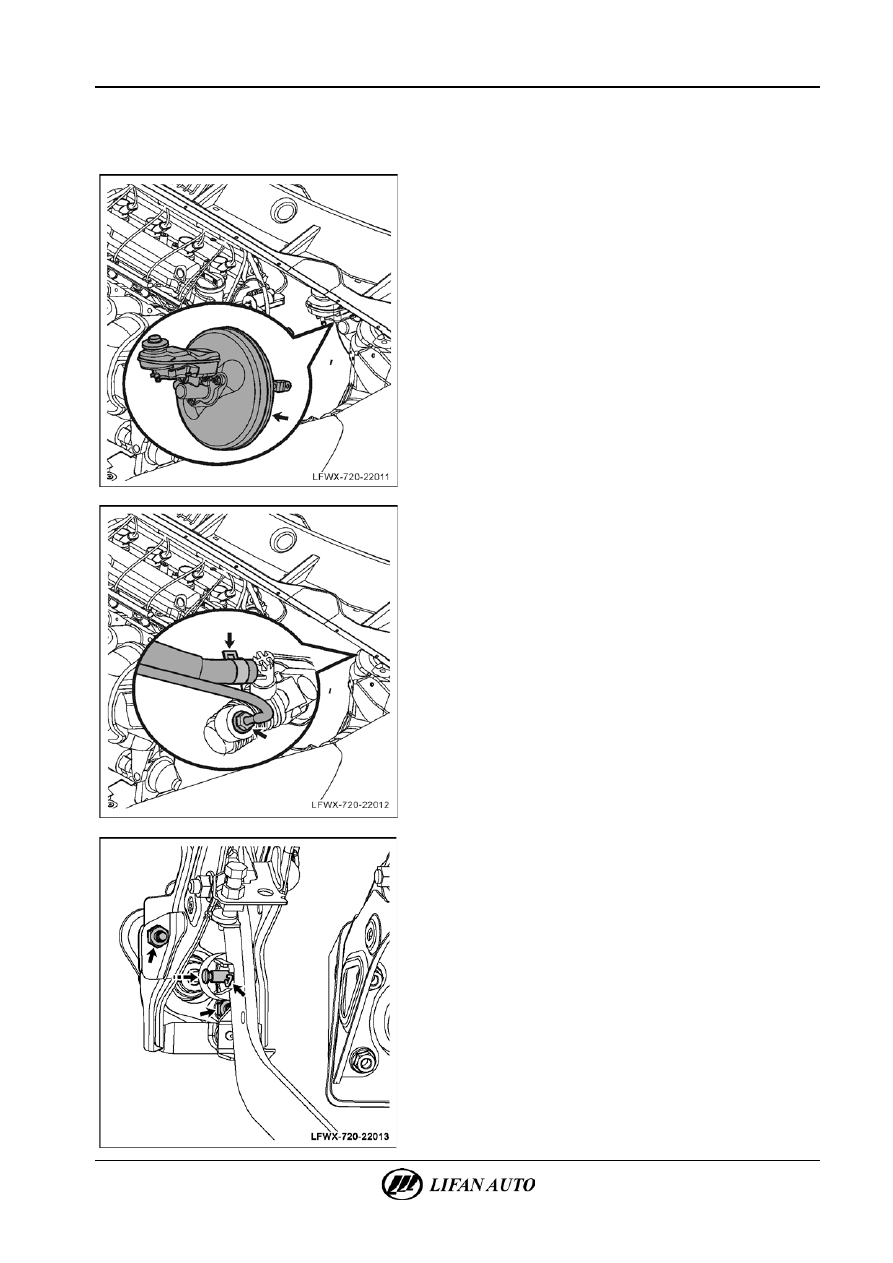

1.

Снятие воздушного фильтра с кронштейном в сборе

(см. главу 14 «Система впуска и выпуска. Воздушный

фильтр. Замена»).

2.

Слив тормозной жидкости из бачка тормозной системы

и магистрали сцепления.

3.

Снятие главного тормозного цилиндра и вакуумного

усилителя в сборе (см. главу 51 «Рабочая тормозная

система. Вакуумный усилитель. Замена»).







4.

Снятие впускного шланга главного цилиндра

сцепления и трубки гидропривода сцепления.

А.  Снять эластичный хомут крепления впускного шланга

к главному цилиндру сцепления и отсоединить впускной

шланг от главного цилиндра.

Б.  Отвинтить наконечник трубки гидропривода сцепления

и отсоединить трубку.







В.  Снять левый нижний щиток приборной панели. (см. главу

85 «Приборная панель и облицовка туннеля пола. Левый

нижний щиток приборной панели. Замена»).

Г.  Снять шплинт оси педали сцепления и толкателя главного

цилиндра сцепления, затем снять ось.

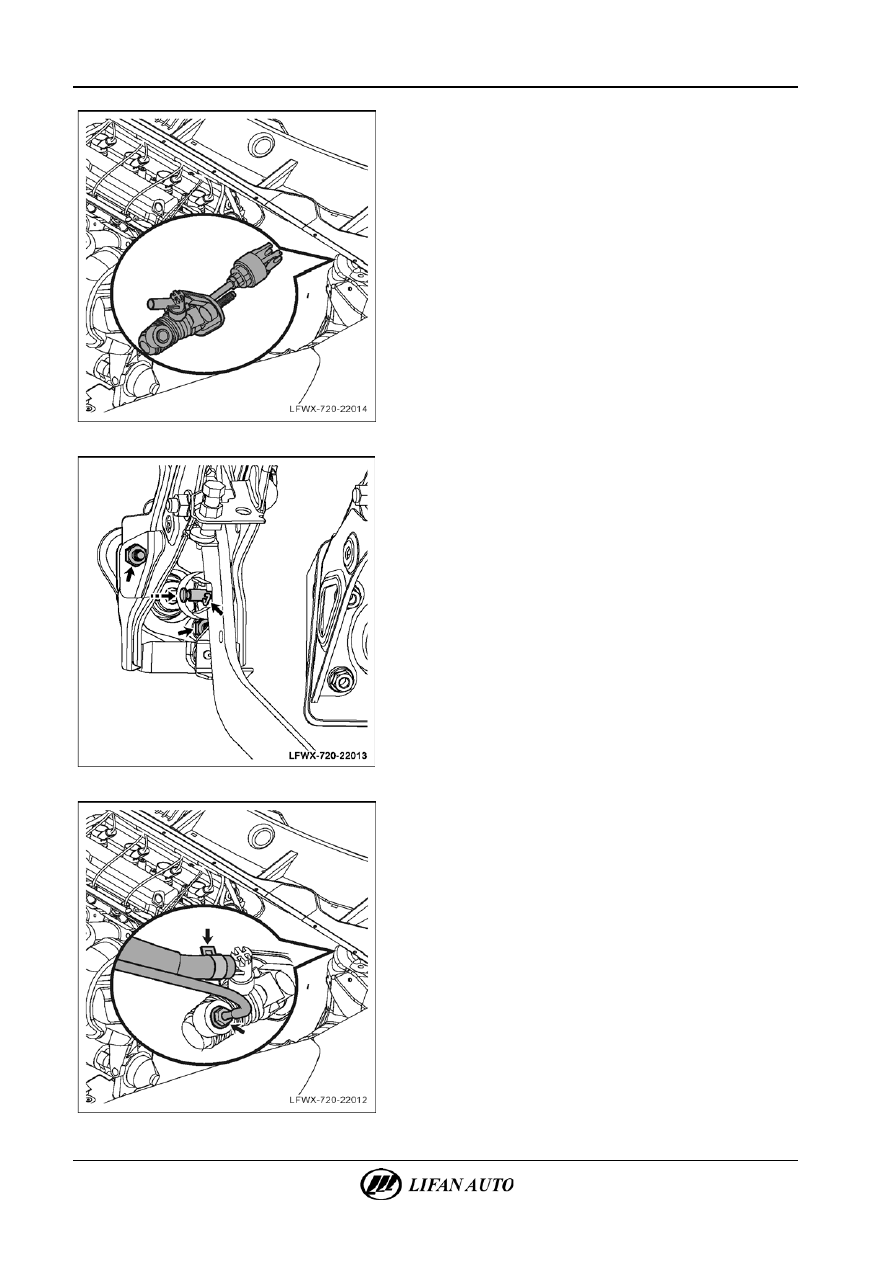

Д.  Снять болты крепления главного цилиндра сцепления.

22-12

Сцепление - Главный цилиндр сцепления







Е.  Вынуть главный цилиндр сцепления из моторного отсека.







5.

Установка главного цилиндра сцепления.

А.  Установить главный цилиндр сцепления в установочные

отверстия кузова со стороны моторного отсека, установить

болты крепления в моторном отсеке.
Момент затяжки: 20-26 Н·м.

Б.  Установить ось толкателя главного цилиндра сцепления,

затем установить шплинт оси.

△

Совет

После установки отрегулировать высоту и свободный ход

педали сцепления.







6.

Установка впускного шланга главного цилиндра

сцепления и трубки гидропривода сцепления.

А.  Установить впускной шланг главного цилиндра сцепления

и затянуть его стальным эластичным хомутом.

Б.  Установить трубку гидропривода сцепления и затянуть

наконечник трубки.
Момент затяжки: 14-18 Н·м.



Сцепление - Главный цилиндр сцепления

22-13





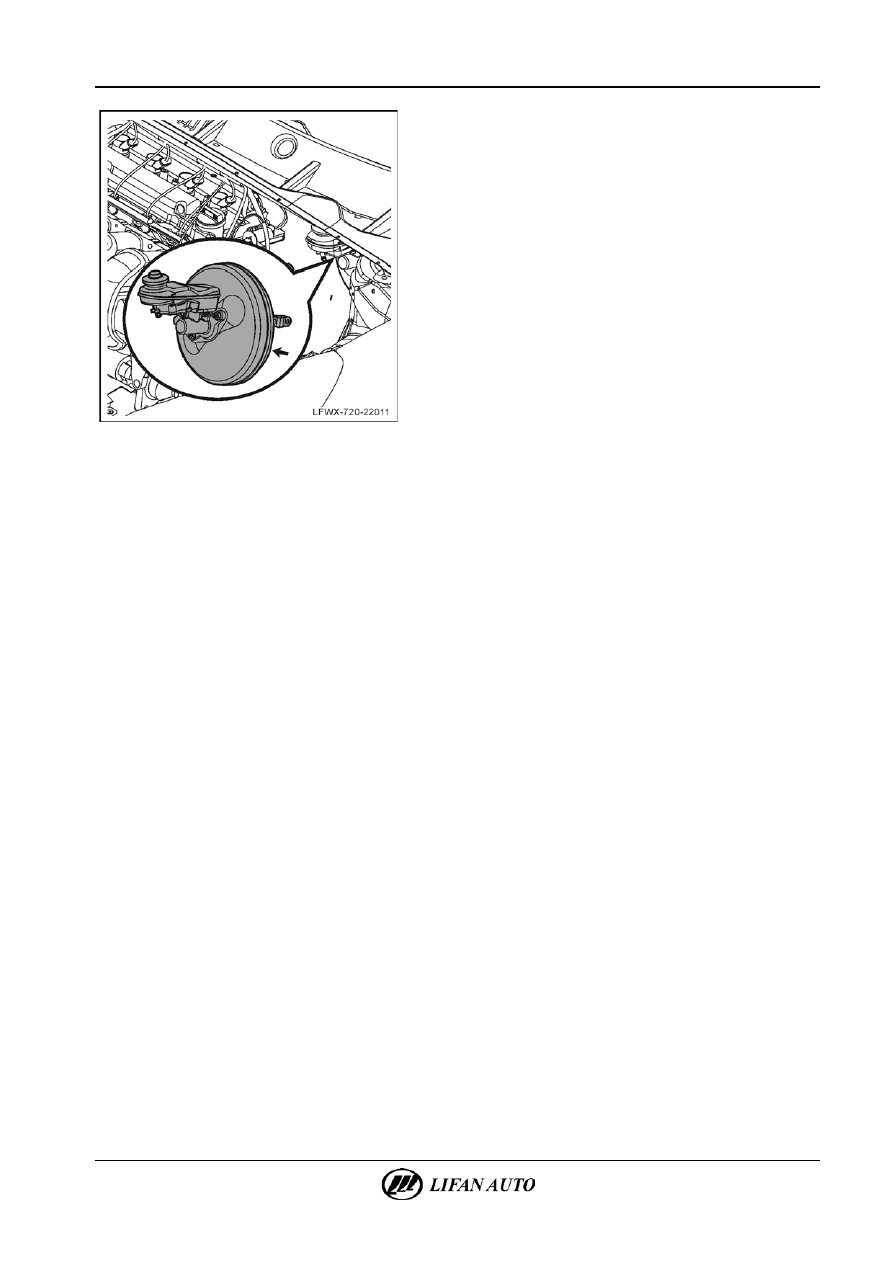

7.

Установка главного цилиндра сцепления и вакуумного

усилителя в сборе (см. главу 51 «Рабочая тормозная

система. Вакуумный усилитель. Замена»).

8.

Снятие воздушного фильтра с кронштейном в сборе

(см. главу 14 «Система впуска и выпуска. Воздушный

фильтр. Замена»).

9.

Заливка тормозной жидкости в бачок и прокачка

тормозной системы и гидропривода сцепления.

10.

Проверка нормальной работы сцепления.
